ชุดสายเคเบิลกึ่งแข็ง

ส่งคำถาม

คำอธิบาย

ชุดสายเคเบิลกึ่งแข็ง

ชุดสายเคเบิลกึ่งแข็งเป็นผลิตภัณฑ์ที่มีประสิทธิภาพสูงที่ใช้กันอย่างแพร่หลายในความถี่วิทยุ (RF) และเขตไมโครเวฟสามารถตอบสนองความต้องการการเชื่อมต่อที่ซับซ้อนและการส่งสัญญาณที่หลากหลาย โครงสร้างกึ่งแข็งช่วยให้สายเคเบิลสามารถรักษารูปร่างคงที่ เมื่อติดตั้งแล้วจะมีโอกาสน้อยที่จะเปลี่ยนหรือเปลี่ยนรูปทำให้มั่นใจได้ว่าความน่าเชื่อถือของการเชื่อมต่อและความเสถียรของการส่งสัญญาณ ดังนั้นจึงเหมาะสำหรับระบบการเดินสายที่ซับซ้อนที่มีข้อกำหนดด้านเสถียรภาพสูง

การแนะนำผลิตภัณฑ์

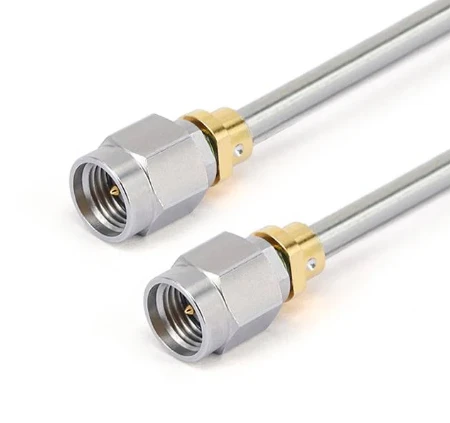

ผลิตภัณฑ์มาในหลากหลายรุ่น นำ FR710S & FR710\/GUT - 085 086 "เป็นตัวอย่างรุ่นที่แตกต่างกันเหมาะสำหรับช่วงความถี่ที่แตกต่างกันและอินเทอร์เฟซอุปกรณ์ตัวอย่างเช่น FR710S - SMMSMM - รุ่น XXX ติดตั้งตัวเชื่อมต่อ SMA Male

การติดต่อศูนย์ทำจากทองเหลืองทองเหลืองหรือทองแดงเบริลเลียมชุบทอง สำหรับการติดต่อด้านนอกคุณสามารถเลือกทองเหลืองทองคำที่ชุบทองทองแดงเบริลเลียมทองคำสแตนเลสที่ผ่านการชุบ ฯลฯ วัสดุร่างกายหลักมีความคล้ายคลึงกันซึ่งมีการนำไฟฟ้าและความต้านทานการกัดกร่อนที่ดี สื่อฉนวนถูกเลือกจาก PEI หรือ PTFE ตัวนำกลางของสายเคเบิลคือเหล็กกล้าทองแดงชุบเงินและชั้นฉนวนเป็น PTFE ที่เป็นของแข็ง ฝักสามารถทำจากวัสดุหรือ FEP ซึ่งทำให้มั่นใจได้ว่าประสิทธิภาพการส่งสัญญาณ

แอปพลิเคชันผลิตภัณฑ์

เนื่องจากประสิทธิภาพที่ยอดเยี่ยมของพวกเขาประกอบสายเคเบิลกึ่งแข็งมีบทบาทสำคัญในหลาย ๆ ฟิลด์ที่มีข้อกำหนดที่เข้มงวดสำหรับการส่งสัญญาณ พวกเขามีการใช้กันอย่างแพร่หลายในอุตสาหกรรมต่าง ๆ เช่นการสื่อสารอิเล็กทรอนิกส์และการบินและอวกาศ

อุปกรณ์สงครามอิเล็กทรอนิกส์จำเป็นต้องใช้งานในสภาพแวดล้อมการรบกวนแม่เหล็กไฟฟ้าความเข้มสูง ประสิทธิภาพการป้องกันที่สูงและประสิทธิภาพทางไฟฟ้าที่เสถียรของชุดสายเคเบิลกึ่งแข็งทำให้เป็นตัวเลือกที่เหมาะสำหรับการเชื่อมต่อภายในในอุปกรณ์สงครามอิเล็กทรอนิกส์

ในระบบที่ซับซ้อนของยานอวกาศชุดประกอบสายเคเบิลกึ่งแข็งใช้เพื่อเชื่อมต่อเครื่องมือและอุปกรณ์ต่าง ๆ

บันทึกสำคัญ

1. สำหรับชุดสายเคเบิลความยาวที่กำหนดเองโปรดอย่าลืมทิ้งข้อมูลความยาวของคุณไว้ในหน้าเช็คเอาต์
2. ชุดประกอบสายเคเบิลทั้งหมดสามารถให้กับคู่หรือกลุ่มที่จับคู่เฟสได้ หากคุณต้องการให้สายเคเบิลจับคู่เฟสโปรดส่งอีเมลถึงเรา: sales@flexirf.com

ข้อมูลข้อกำหนดผลิตภัณฑ์

การกำหนดค่า

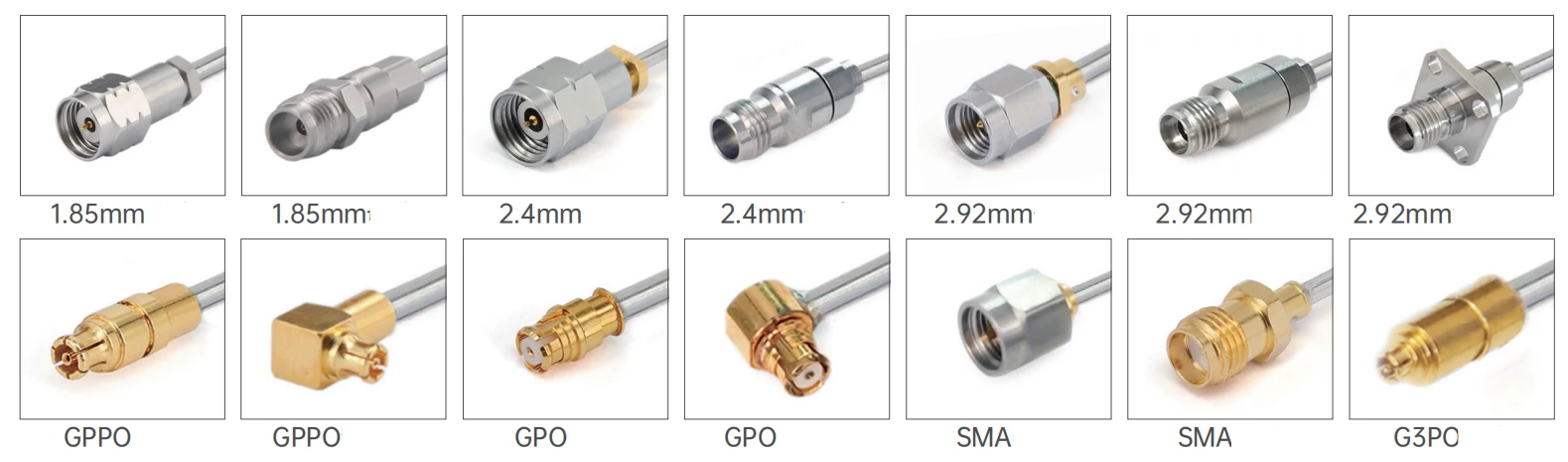

ตัวเชื่อมต่อ 1 ประเภท	1.85 มม.\/2.4 มม.\/2.92 มม.\/SMA\/G3PO\/GPPO
ตัวเชื่อมต่อ 1 อิมพีแดนซ์	50 โอห์ม
ขั้วต่อ 1 ขั้ว	มาตรฐาน
ตัวเชื่อมต่อ 2 ประเภท	1.85 มม.\/2.4 มม.\/2.92 มม.\/SMA\/G3PO\/GPPO\/
ตัวเชื่อมต่อ 2 อิมพีแดนซ์	50 โอห์ม
ขั้วต่อ 2 ขั้ว	มาตรฐาน
วิธีการติดตั้งตัวเชื่อมต่อ	ไม่มี
รูปแบบตัวเชื่อมต่อ	ตรงและขวา
ข้อมูลวัสดุ
การติดต่อศูนย์	ทองเหลืองชุบทองทองแดงทองแดง
การติดต่อด้านนอก	ชุบทองทองเหลือง, เบริลเลียมทองแดงชุบทอง, สแตนเลสสตีล passivated
ร่างกาย	ทองเหลืองชุบทองทองแดงทองแดงเบริลเลียมสแตนเลสสตีล passivated
อิเล็กทริก	pei\/ptfe
ข้อมูลสิ่งแวดล้อม
ช่วงอุณหภูมิ	-40 องศาถึง +125 องศา
2011\/65\/EU (ROHS)	เป็นไปได้
ข้อกำหนดสายเคเบิล
ผู้ควบคุมวงศ์	ทองแดงชุบเงิน
อิเล็กทริก	PTFE ที่เป็นของแข็ง
เสื้อแจ็กเกต	ไม่มีหรือ fep
ความจุ (pf\/m)	95.1
ความเร็วของการแพร่กระจาย (%)	70
ประสิทธิภาพการป้องกัน	<-100dB @ 1GHz
การจัดการพลังงาน	1 0 วัตต์ @ 18GHz ที่ระดับน้ำทะเล VSWR1.0

ประเภทผลิตภัณฑ์

FR710S & FR710\/GUT -085 086 "ชุดสายเคเบิลกึ่งแข็งซีรีส์
	โครงสร้างวัสดุเส้นผ่านศูนย์กลาง (มม.)
	1	ตัวนำภายใน	เหล็กหุ้มทองแดงชุบเงิน	0.51±0.0127
	2	ฉนวน	PTFE ที่เป็นของแข็ง	1.688±0.0254
	3	ตัวนำชั้นนอก	ทองแดง\/ทองแดงกระป๋อง	2.2±0.05

การลดทอนพลังงาน (เงื่อนไขการทดสอบที่ระดับน้ำทะเล 20 องศา)
ความถี่ (GHz)	0.5	1	5	10	20
การลดทอน (db\/m)	0.446	0.640	1.506	2.215	3.29
พลัง (W)	190.3	133.2	57.2	39.3	26.7
แบบจำลองทั่วไปและตัวชี้วัดทางเทคนิค

รูปภาพ	Sku	ตัวเชื่อมต่อ 1	ตัวเชื่อมต่อ 2	ความอิสระ	ส่งคืนการสูญเสีย\/vswr

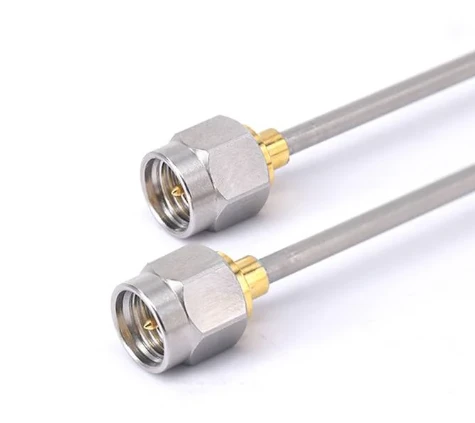

	FR710S-SMMSMM-XXX	SMA ชาย	SMA ชาย	dc -26. 5GHz	1.30

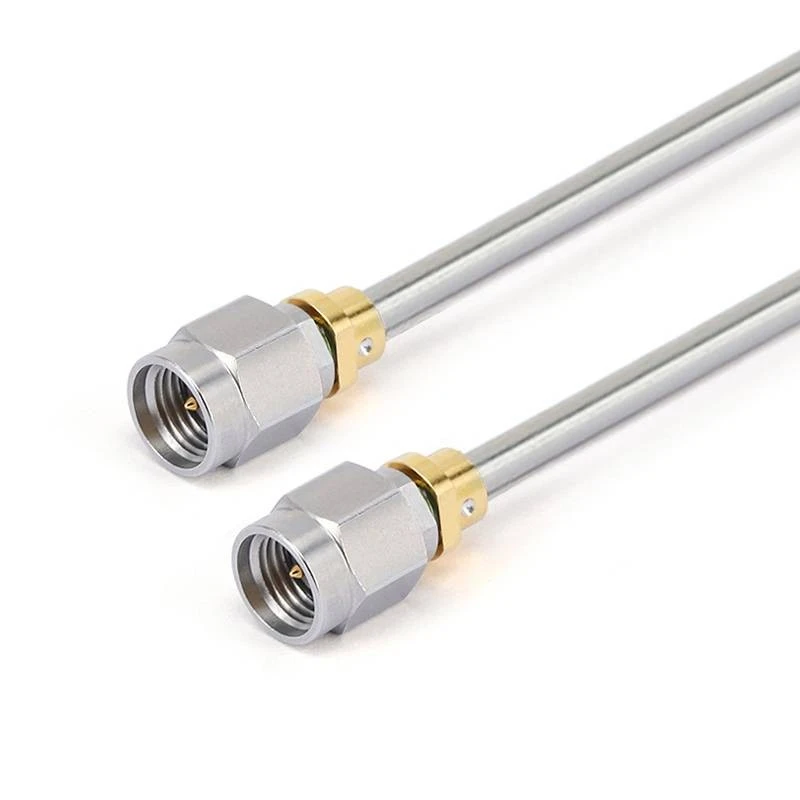

	FR710S -292 M292M-XXX	ชาย 2.92 มม.	ชาย 2.92 มม.	dc -40 ghz	1.35

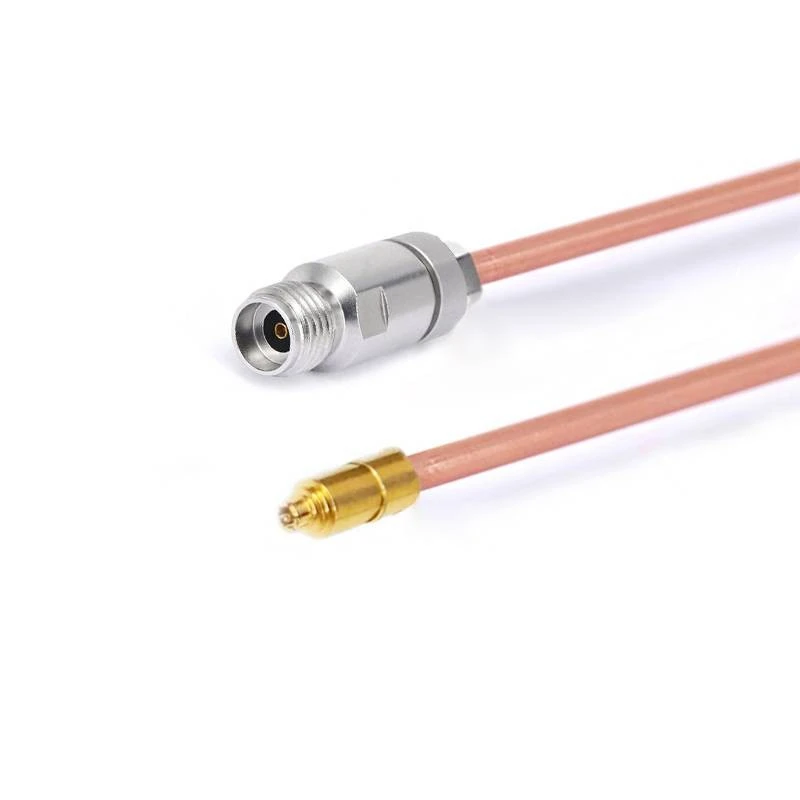

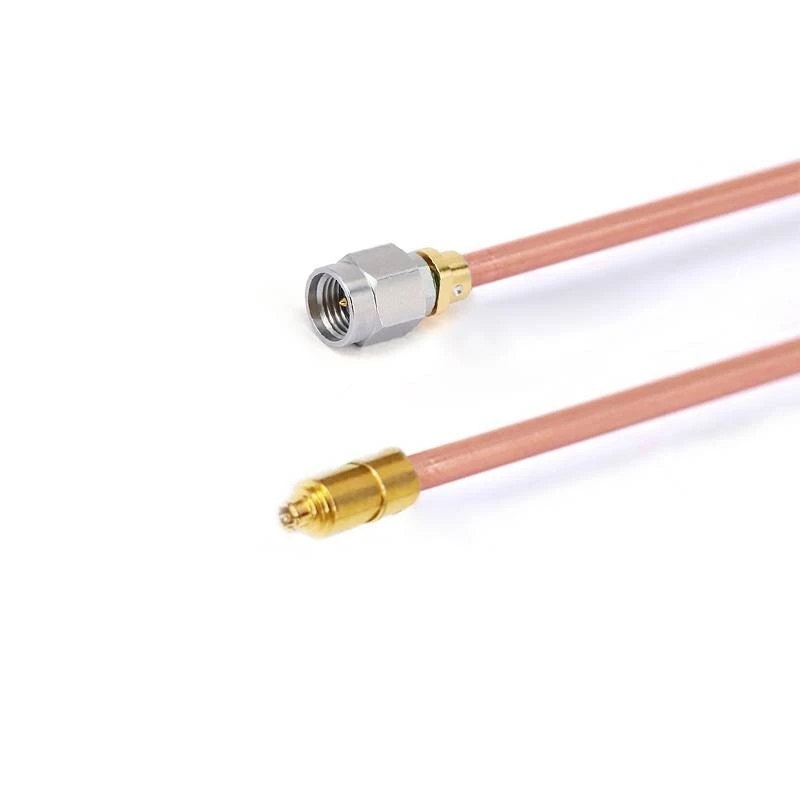

	fr 710-292 mg3pf-xxx	ชาย 2.92 มม.	G3PO (SMPS) หญิง	dc -40 ghz	14dB
	fr 710-292 ffg3pf-xxx	2.92 มม. ชายที่มีหน้าแปลน 4 หลุม	G3PO (SMPS) หญิง	dc -40 ghz	14dB
	fr 710-185 mg3pf-xxx	ชาย 185 มม.	G3PO (SMPS) หญิง	dc -67 ghz	10dB
	fr 710-185 fg3pf-xxx	หญิง 185 มม.	G3PO (SMPS) หญิง	dc -67 ghz	10dB
	fr 710-185 ffg3pf-xxx	หญิง 185 มม. มีหน้าแปลน 4 หลุม	G3PO (SMPS) หญิง	dc -67 ghz	10dB

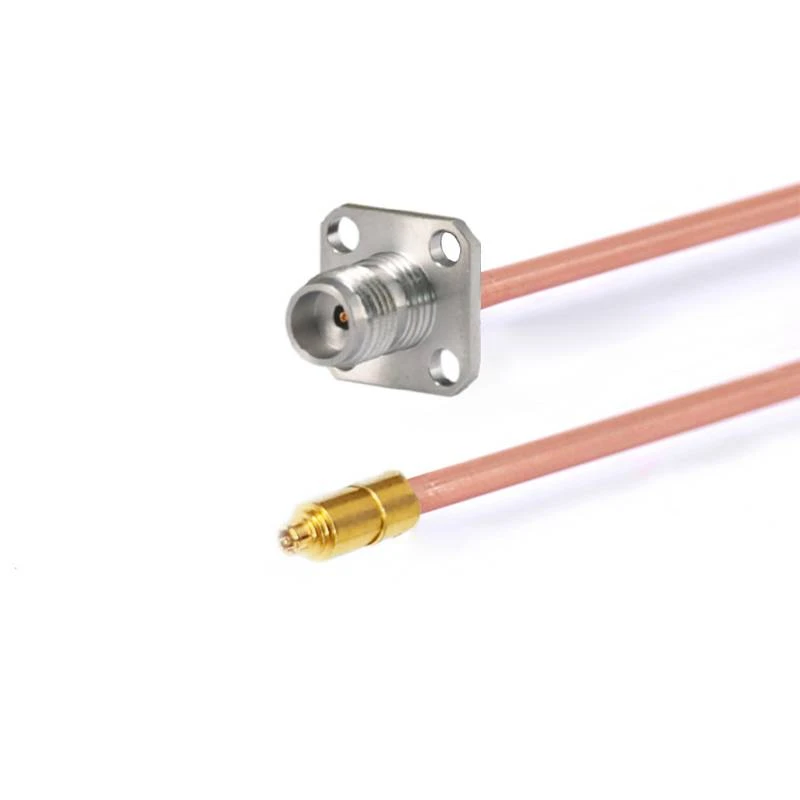

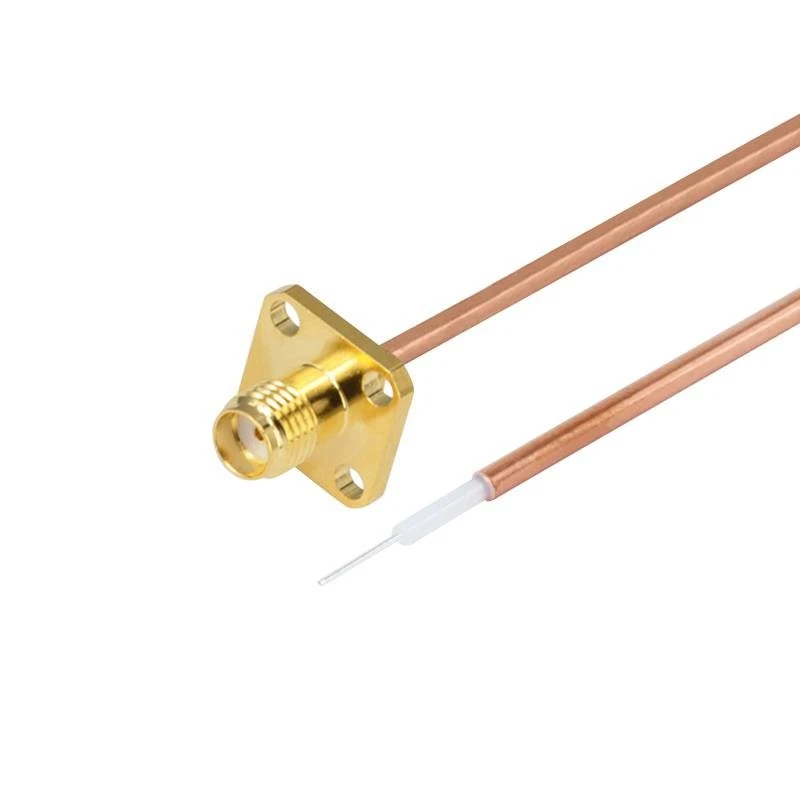

	fr 710- smff 000- xxx	SMA หญิงที่มีหน้าแปลน 4 หลุม	เปิด	dc -18 ghz	1.30
	fr 710- smff 000- xxx	SMA หญิง	เปิด	dc -18 ghz	1.30

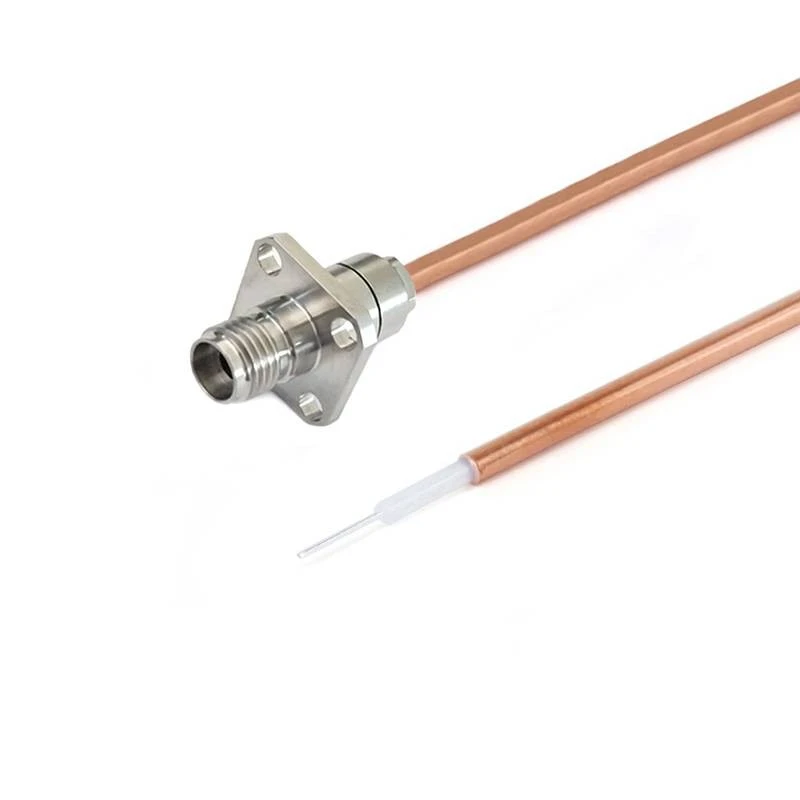

	fr 710-292 f 000- xxx	หญิง 2.92 มม.	เปิด	dc -40 ghz	1.35
	fr 710-292 f 000- xxx	2.92 มม. หญิงมีหน้าแปลน 4 หลุม	เปิด	dc -40 ghz	1.35
	fr 710-24 f 000- xxx	หญิง 2.4 มม.	เปิด	dc -50 ghz	1.44
	fr 710-24 ff 000- xxx	หญิง 2.4 มม.	เปิด	dc -50 ghz	1.44
	fr 710-185 f 000- xxx	หญิง 1.85 มม.	เปิด	dc -67 ghz	1.50
	fr 710-185 ff 000- xxx	เพศหญิง 1.85 มม. ที่มีหน้าแปลน 4 หลุม	เปิด	dc -67 ghz	1.50
