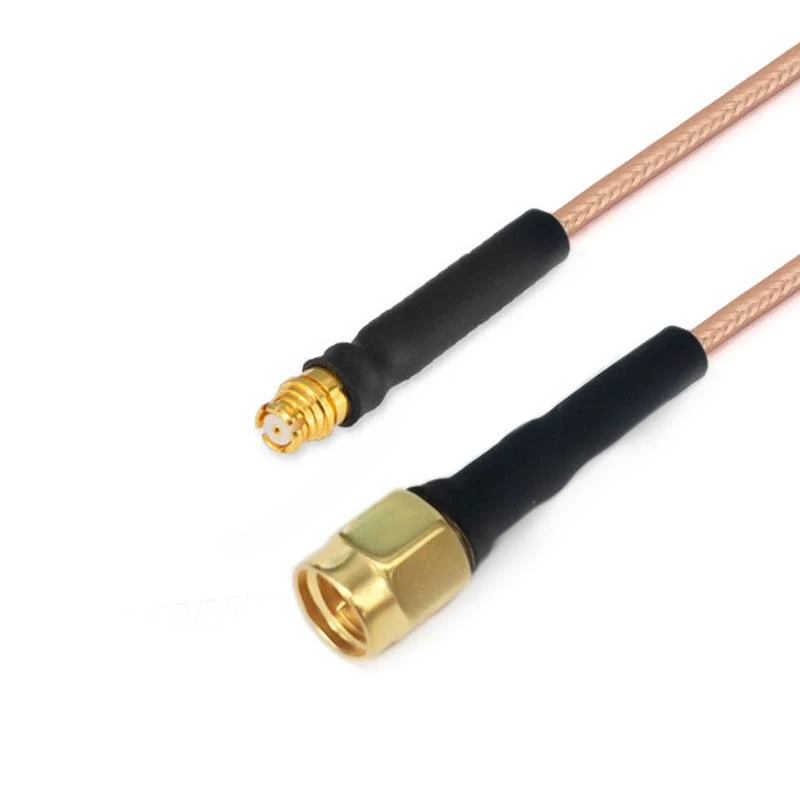

ชุดสายเคเบิล RG Series
ชุดสายเคเบิลความถี่ต่ำของ RG Series (DC -3 GHz) เป็นส่วนประกอบของสายเคเบิลที่มีประสิทธิภาพเฉพาะและสถานการณ์แอปพลิเคชัน ความครอบคลุมความถี่ของพวกเขาอย่างชัดเจนรวมถึงแถบ DC ถึง 3GHz ซึ่งตรงตามข้อกำหนดการส่งสัญญาณที่หลากหลายภายในช่วงความถี่นี้
คำอธิบาย
การแนะนำผลิตภัณฑ์
ชุดสายเคเบิลความถี่ต่ำของ RG Series (DC -3 GHz) เป็นส่วนประกอบของสายเคเบิลที่มีประสิทธิภาพเฉพาะและสถานการณ์แอปพลิเคชัน ความครอบคลุมความถี่ของพวกเขาอย่างชัดเจนรวมถึงแถบ DC ถึง 3GHz ซึ่งตรงตามข้อกำหนดการส่งสัญญาณที่หลากหลายภายในช่วงความถี่นี้ สายเคเบิลซีรีย์ RG ทั่วไปรวมถึงรุ่นเช่น RG178, RG174, RG316 และ RG223
สายเคเบิลความถี่ต่ำ RG ของ FlexIrf แสดงภูมิคุ้มกันการรบกวนด้วยคลื่นแม่เหล็กไฟฟ้าที่ยอดเยี่ยมและความยืดหยุ่นที่ดี พวกเขามีน้ำหนักเบาและมีคุณสมบัติเช่นความต้านทานอุณหภูมิสูงความต้านทานความชื้นและความต้านทานการกัดกร่อน
คุณสมบัติโครงสร้างผลิตภัณฑ์
ตัวนำภายในของสายเคเบิลความถี่ต่ำของ RG ซีรีส์ทำจากเหล็กกล้าทองแดงที่เคลือบด้วยเกลียวเงินหลายเส้น (SCCs) วัสดุนี้ไม่เพียง แต่ช่วยให้มั่นใจได้ว่าการนำไฟฟ้าและความยืดหยุ่นที่ยอดเยี่ยม แต่ยังช่วยเพิ่มประสิทธิภาพการส่งสัญญาณและความต้านทานการกัดกร่อนผ่านกระบวนการชุบเงิน
อิเล็กทริก:polytetrafluoroethylene (PTFE) PTFE มีคุณสมบัติฉนวนไฟฟ้าที่ยอดเยี่ยมความเสถียรทางเคมีและความต้านทานอุณหภูมิสูงซึ่งสามารถแยกตัวนำออกจากสภาพแวดล้อมภายนอกได้อย่างมีประสิทธิภาพและลดการรั่วไหลของสัญญาณและสัญญาณรบกวน
โล่:สร้างด้วยทองแดงชุบเงิน (SPC) เลเยอร์การป้องกันนี้ได้อย่างมีประสิทธิภาพบล็อกสัญญาณรบกวนจากแม่เหล็กไฟฟ้าภายนอกจากการเจาะการตกแต่งภายในของสายเคเบิลในขณะที่ป้องกันการรั่วไหลของสัญญาณภายในทำให้มั่นใจได้ว่าการส่งสัญญาณที่เสถียรและไม่บุบสลาย
แอปพลิเคชันผลิตภัณฑ์
สนามอิเล็กทรอนิกส์อุตสาหกรรม:
นำไปใช้กับอุปกรณ์ระบบอัตโนมัติอุตสาหกรรมเช่นการส่งสัญญาณความถี่สูงในเซ็นเซอร์ระบบควบคุมอุตสาหกรรมและอุปกรณ์ตรวจสอบตอบสนองความต้องการของการควบคุมความแม่นยำสูงและการเก็บข้อมูลในสภาพแวดล้อมอุตสาหกรรม
สาขาการสื่อสาร:
ใช้สำหรับการทดสอบการผลิตอุปกรณ์สื่อสาร (เช่นโทรศัพท์มือถือโมดูล WiFi โมดูล GPS รวมถึงการเชื่อมต่อสัญญาณระหว่างเสาอากาศและโมดูลมันทำให้มั่นใจได้ว่าการส่งสัญญาณที่มั่นคงใน DC -3 GHz ความถี่สำหรับอุปกรณ์สื่อสารไร้สาย
บันทึกสำคัญ
1. สำหรับชุดสายเคเบิลความยาวที่กำหนดเองโปรดอย่าลืมทิ้งข้อมูลความยาวของคุณไว้ในหน้าเช็คเอาต์
2. ชุดประกอบสายเคเบิลทั้งหมดสามารถให้กับคู่หรือกลุ่มที่จับคู่เฟสได้ หากคุณต้องการให้สายเคเบิลจับคู่เฟสโปรดส่งอีเมลถึงเรา: sales@flexirf.com
ข้อมูลข้อกำหนดผลิตภัณฑ์
|
การกำหนดค่า |
|
|
ตัวเชื่อมต่อ 1 ประเภท |

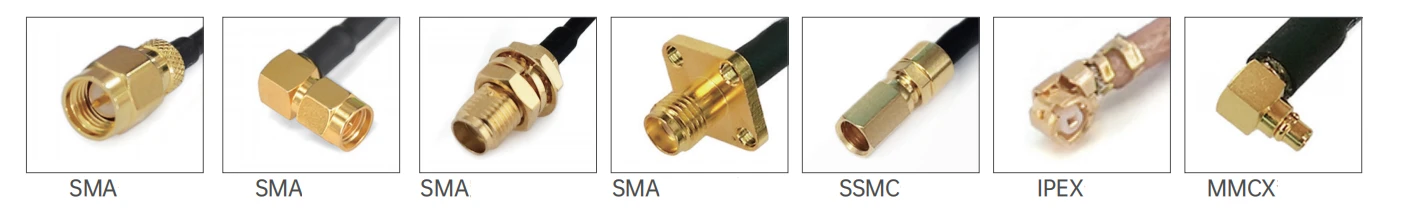

SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO |
|
ตัวเชื่อมต่อ 1 อิมพีแดนซ์ |
50 โอห์ม |
|
ขั้วต่อ 1 ขั้ว |
มาตรฐาน |
|
ตัวเชื่อมต่อ 2 ประเภท |
SMA/SSMA/SMB/SSMB/SSMC/MCX/MMCX/BNC/N/GPO |
|
ตัวเชื่อมต่อ 2 อิมพีแดนซ์ |
50 โอห์ม |
|
ขั้วต่อ 2 ขั้ว |
มาตรฐาน |
|
วิธีการติดตั้งตัวเชื่อมต่อ |
ไม่มี |
|
รูปแบบตัวเชื่อมต่อ |
ตรงและขวา |
|
ข้อมูลวัสดุ |
|
|
การติดต่อศูนย์ |
ชุบทองทองเหลืองทองแดงเบริลเลียม |
|
การติดต่อด้านนอก |
ชุบทองทองเหลือง, เบริลเลียมทองแดงชุบทอง, สแตนเลสสตีล passivated |
|
ร่างกาย |
ทองเหลืองชุบทองทองแดงทองแดงเบริลเลียมสแตนเลสสตีล passivated |
|
อิเล็กทริก |
ptfe |
|
ข้อมูลสิ่งแวดล้อม |
|
|
ช่วงอุณหภูมิ |
-40 องศาถึง +165 องศา |
|
2011/65/EU (ROHS) |
เป็นไปได้ |
ประเภทผลิตภัณฑ์
|
ชุดสายเคเบิล FRR3/RG316 RG Series (3GHz) |
||||||
|
|
โครงสร้างวัสดุเส้นผ่านศูนย์กลาง (มม.) |
|||||
|
1 |
ตัวนำภายใน |
เหล็กหุ้มทองแดงชุบเงิน |
7x0.17±0.05 |
|||
|
2 |
ฉนวน |
ptfe |
1.56±0.05 |
|||
|
3 |
การป้องกันภายใน |
ลวดทองแดงชุบเงิน |
1.95±0.05 |
|||
|
4 |
เสื้อแจ็กเกต |
เฟ็ป |
2.56±0.13 |
|||
| การลดทอนพลังงาน (เงื่อนไขการทดสอบที่ระดับน้ำทะเล 20 องศา) | |||||
|
ความถี่ (GHz) |
0.1 |
0.4 |
0.9 |
1.5 |
2.5 |
|
การลดทอน (db/m) |
0.27 |
0.54 |
0.82 |
1.06 |
1.39 |
|
พลัง (W) |
340 |
170 |
113 |
88 |
68 |
|
คุณสมบัติทางไฟฟ้าและเครื่องกล |
|||||||
|
ความถี่ (GHz) |
อิมพีแดนซ์ (Ω) |
อัตราการส่ง |
ความจุ |
การป้องกัน |
อุณหภูมิการทำงาน พิสัย |
รัศมีการดัดขั้นต่ำ |
แรงดันไฟฟ้า |
|
3 |
50 |
70% |
94pf/m |
>70dB |
-65 องศา ~ +200 องศา |
15 มม. |
1200V |
|
รูปภาพ |
Sku |
ตัวเชื่อมต่อ 1 |
ตัวเชื่อมต่อ 2 |
ความอิสระ |
ส่งคืนการสูญเสีย/vswr |
|
|
frr 3- smmgpf-xxx |
SMA Male |
GPO หญิง |
dc -3 ghz |
1.25 |
|
|

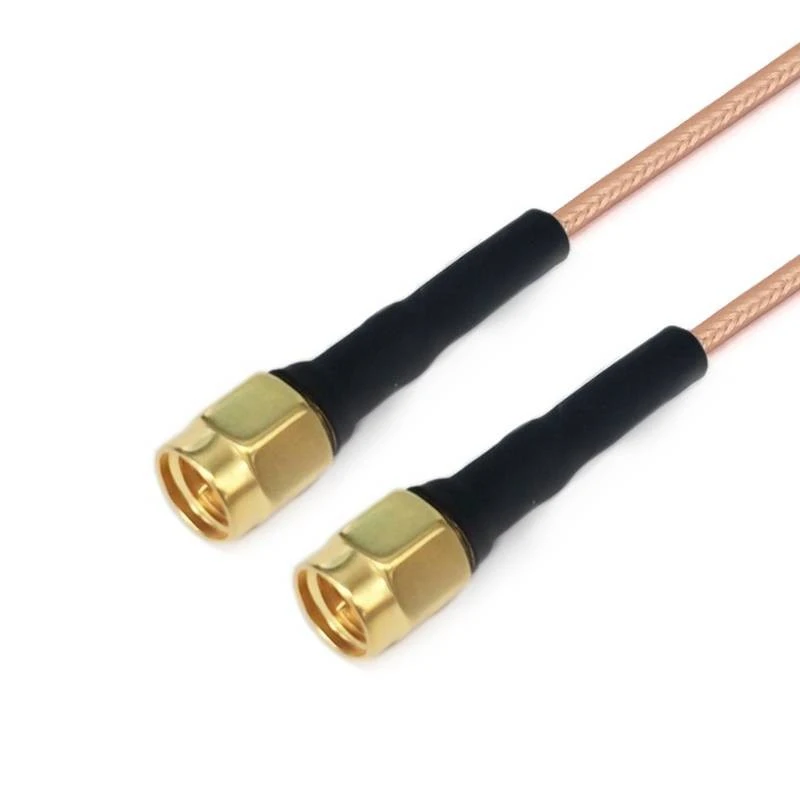

frr 3- smmsmm-xxx |
SMA Male |
SMA Male |
dc -3 ghz |
1.25 |
| ชุดสายเคเบิล FRR8/RG178 RG Series (3GHz) | ||||
|
|
โครงสร้างวัสดุเส้นผ่านศูนย์กลาง (มม.) |
|||
|
1 |
ตัวนำภายใน |
เหล็กหุ้มทองแดงชุบเงิน |
7x0.102±0.05 |
|
|
2 |
ฉนวน |
ptfe |
0.86±0.05 |
|
|
3 |
การป้องกันภายใน |
ลวดทองแดงชุบเงิน |
1.30±0.05 |
|
|
4 |
เสื้อแจ็กเกต |
เฟ็ป |
1.86±0.13 |
|
| การลดทอนพลังงาน (เงื่อนไขการทดสอบที่ระดับน้ำทะเล 20 องศา) | |||||
|
ความถี่ (GHz) |
0.1 |
0.4 |
1 |
2 |
3 |
|
การลดทอน (db/m) |
0.45 |
0.92 |
1.45 |
2.0 |
2.6 |
|
พลัง (W) |
340 |
170 |
113 |
88 |
68 |
| คุณสมบัติทางไฟฟ้าและเครื่องกล | |||||||
|
ความถี่ (GHz) |
อิมพีแดนซ์ (Ω) |
อัตราการส่ง |
ความจุ |
การป้องกัน |
อุณหภูมิการทำงาน พิสัย |
รัศมีการดัดขั้นต่ำ |
แรงดันไฟฟ้า |
|
3 |
50 |
70% |
94pf/m |
>70dB |
-65 องศา ~ +200 องศา |
10 มม. |
750V |
|
แบบจำลองทั่วไปและตัวชี้วัดทางเทคนิค
|
|||||
|
รูปภาพ |
Sku |
ตัวเชื่อมต่อ 1 |
ตัวเชื่อมต่อ 2 |
ความอิสระ |
ส่งคืนการสูญเสีย/vswr |
|
|

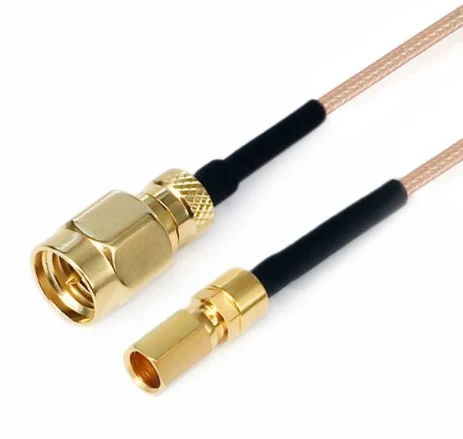

frr 8- smmssmcf-xxx |
SMA Male |
SSMC หญิง |
dc -3 ghz |
1.25 |
|
|

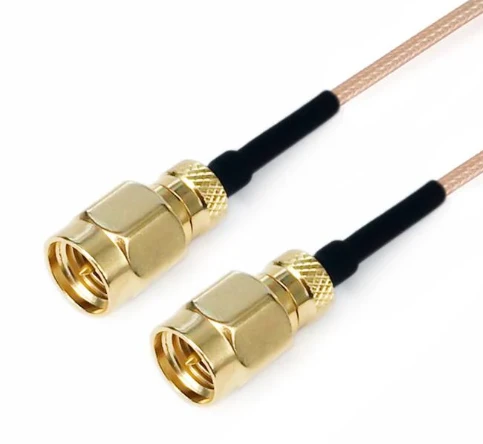

frr 8- smmsmm-xxx |
SMA Male |
SMA Male |
dc -3 ghz |
1.25 |
|
|

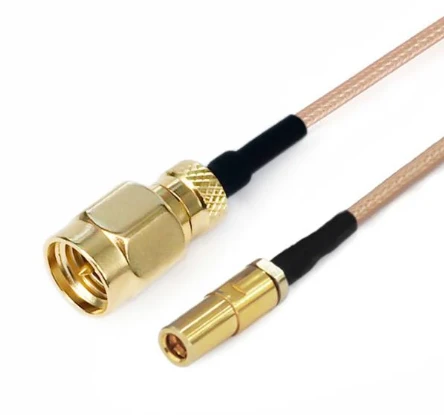

frr 8- smmssmbf-xxx |
SMA Male |
SSMBF |
dc -3 ghz |
1.25 |
|
|

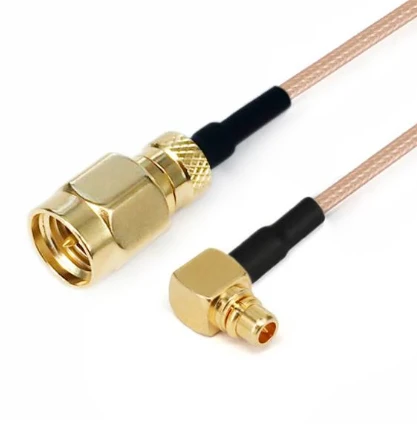

frr 8- smmmmmcxwm-xxx |
SMA Male |
MMCX มุมขวาชาย |
dc -3 ghz |
1.30 |
|
|

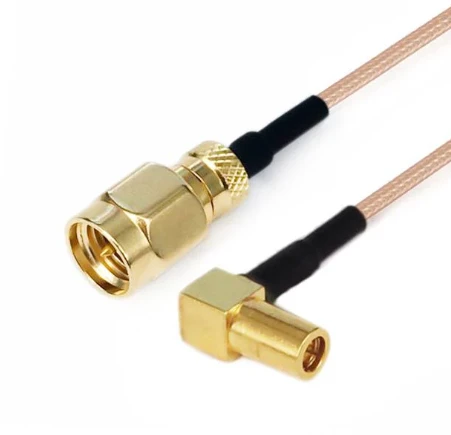

frr 8- smmssmbwf-xxx |
SMA Male |
SSMB มุมขวาหญิง |
dc -3 ghz |
1.30 |
|
|

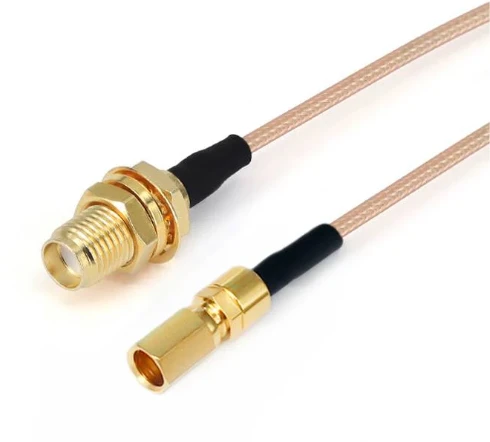

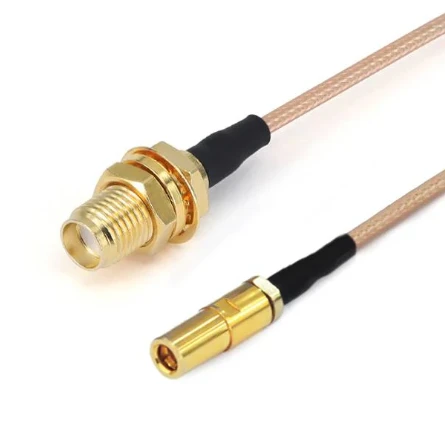

frr 8- smyfssmbf-xxx |
SMA ตัวเมียตัวเมีย |
หญิงสาว SSMB |
dc -3 ghz |
1.30 |
|
|

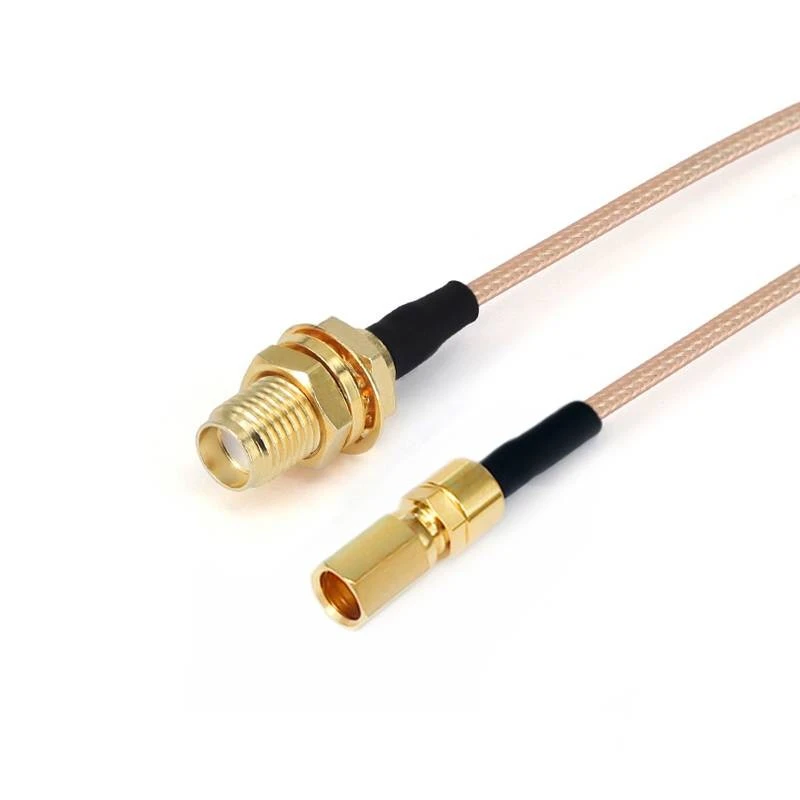

frr 8- smyfssmcf-xxx |
SMA ตัวเมียตัวเมีย |
SSMC หญิง |
dc -3 ghz |
1.30 |
|
|

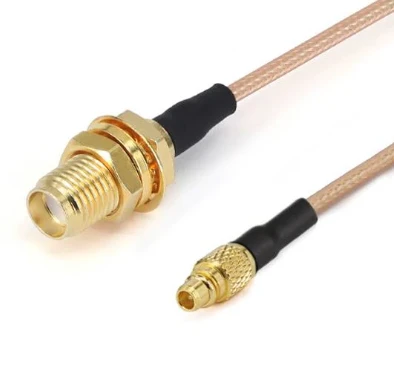

frr 8- smyfmmcxm-xxx |
SMA ตัวเมียตัวเมีย |
MMCX ชาย |
dc -3 ghz |
1.30 |
|
|

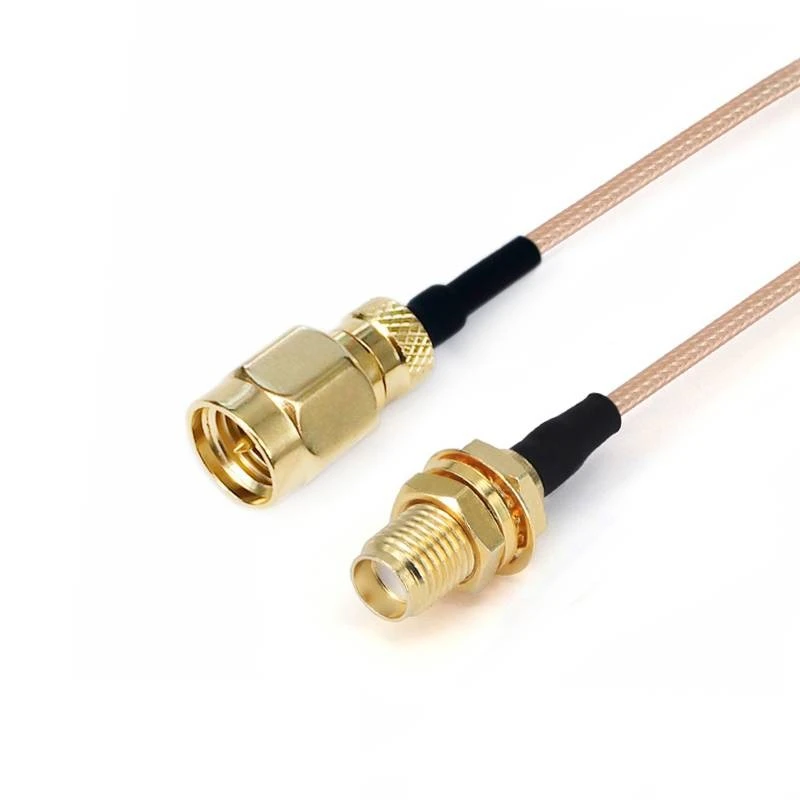

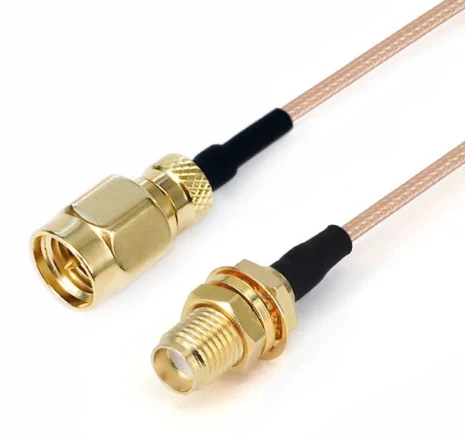

frr 8- smmsmyf-xxx |
SMA Male |
SMA ตัวเมียตัวเมีย |
dc -3 ghz |
1.30 |
|
|

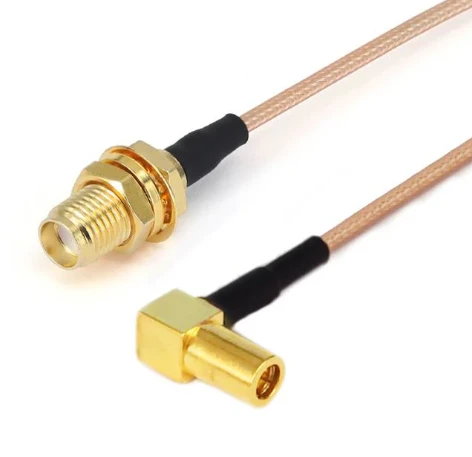

frr 8- smyfssmbwf-xxx |
SMA ตัวเมียตัวเมีย |
SSMB มุมขวาหญิง |
dc -3 ghz |
1.30 |
|
|

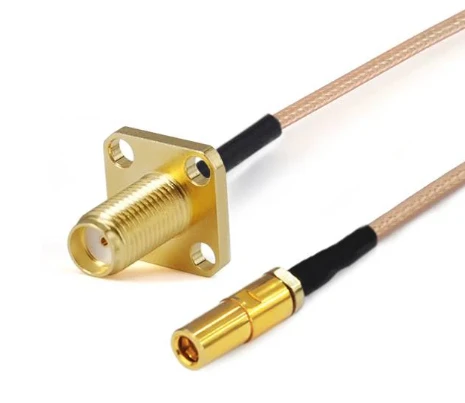

frr 8- smffssmbf-xxx |
SMA หญิงที่มีหน้าแปลน 4 หลุม |
หญิงสาว SSMB |
dc -3 ghz |
1.30 |
|
|

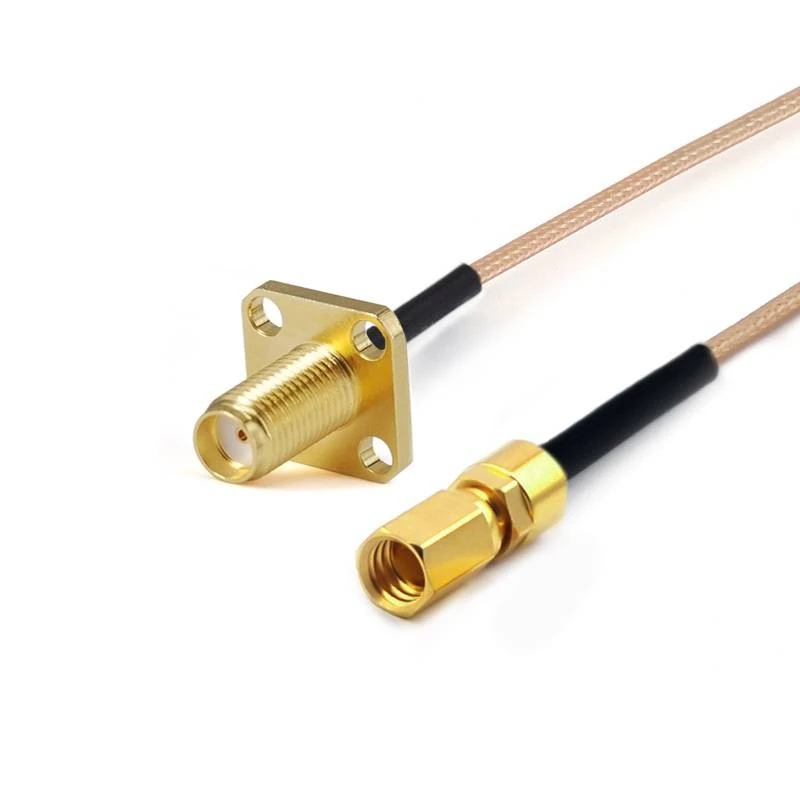

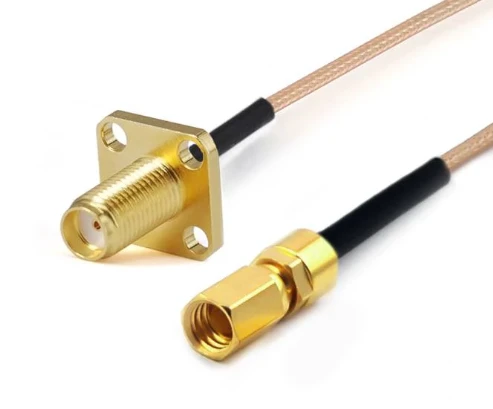

frr 8- smffssmcf-xxx |
SMA หญิงที่มีหน้าแปลน 4 หลุม |
SSMC หญิง |
dc -3 ghz |
1.30 |
|
|

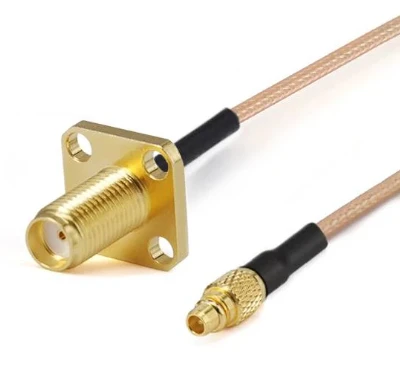

frr 8- smffmmcxm-xxx |
SMA หญิงที่มีหน้าแปลน 4 หลุม |
MMCX ชาย |
dc -3 ghz |
1.30 |
|
|

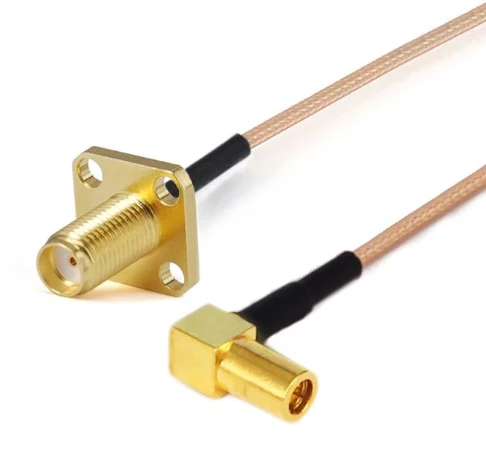

frr 8- smffssmbwf-xxx |
SMA หญิงที่มีหน้าแปลน 4 หลุม |
SSMB มุมขวาหญิง |
dc -3 ghz |
1.30 |
|
|

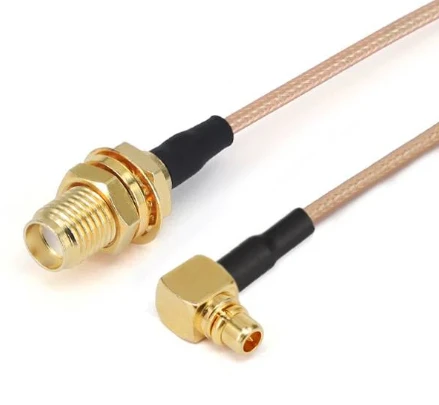

frr 8- smyfmmcxwm-xxx |
SMA ตัวเมียตัวเมีย |
MMCX มุมขวาชาย |
dc -3 ghz |
1.30 |
|
|

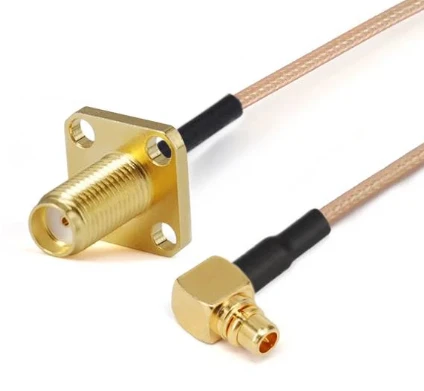

frr 8- smffmmcxwm-xxx |
SMA หญิงที่มีหน้าแปลน 4 หลุม |
MMCX มุมขวาชาย |
dc -3 ghz |
1.30 |
