สายทดสอบวัตถุประสงค์ทั่วไป
สายเคเบิลทดสอบวัตถุประสงค์ทั่วไปเป็นผลิตภัณฑ์สายเคเบิลที่ใช้กันอย่างแพร่หลายในสาขาเช่นการทดสอบอิเล็กทรอนิกส์ที่มีคุณสมบัติหลายอย่างเพื่อตอบสนองความต้องการการใช้งานที่หลากหลาย . ในแง่ของตัวเชื่อมต่อสายเคเบิลนี้มีตัวเชื่อมต่อประเภทต่าง ๆ รวมถึง 1 . 85 มม., 2 . 4 มม. ตัวเชื่อมต่อทั้งหมดมีความต้านทาน 50 โอห์มและขั้วมาตรฐาน
คำอธิบาย
สายทดสอบวัตถุประสงค์ทั่วไป
สายเคเบิลทดสอบวัตถุประสงค์ทั่วไปเป็นผลิตภัณฑ์สายเคเบิลที่ใช้กันอย่างแพร่หลายในสาขาเช่นการทดสอบอิเล็กทรอนิกส์ที่มีคุณสมบัติหลายอย่างเพื่อตอบสนองความต้องการการใช้งานที่หลากหลาย . ในแง่ของตัวเชื่อมต่อสายเคเบิลนี้มีตัวเชื่อมต่อประเภทต่าง ๆ รวมถึง 1 . 85 มม., 2 . 4 มม. ตัวเชื่อมต่อทั้งหมดมีความต้านทาน 50 โอห์มและขั้วมาตรฐาน ยิ่งไปกว่านั้นตัวเชื่อมต่อมีวิธีการติดตั้งหลายวิธีรวมถึงประเภทมุมตรงและขวาซึ่งสามารถปรับให้เข้ากับอินเทอร์เฟซอุปกรณ์ที่แตกต่างกันได้อย่างยืดหยุ่น
การแนะนำผลิตภัณฑ์
ในแง่ของการเลือกวัสดุการสัมผัสส่วนกลางการสัมผัสภายนอกและร่างกายหลักทำจากวัสดุเช่นทองเหลืองชุบด้วยทองคำทองแดงเบริลเลียมที่ชุบด้วยทองคำหรือสแตนเลสที่ผ่านการผ่านการพาสเทลซึ่งมีการนำไฟฟ้าที่ดีและความต้านทานการกัดกร่อน . - Clad Steel, ชั้นฉนวนเป็นของแข็ง PTFE, ชั้นป้องกันประกอบด้วยเทปทองแดง - ชุบและลวดทองแดงและฝักทำจากวัสดุ FEP . สิ่งนี้ไม่เพียง แต่จะช่วยให้สัญญาณรบกวนสัญญาณเชิงกลและความต้านทานเชิงกลบางอย่างและความต้านทานต่อสิ่งแวดล้อม
แอปพลิเคชันผลิตภัณฑ์
ในระหว่างการวิจัยการพัฒนาการผลิตและการทดสอบสถานีฐานการสื่อสารโทรศัพท์มือถืออุปกรณ์การสื่อสารผ่านดาวเทียม ฯลฯ ., สายทดสอบทั่วไป - จำเป็นต้องเชื่อมต่อเครื่องมือทดสอบต่าง ๆ กับอุปกรณ์การสื่อสารเพื่อให้แน่ใจว่าการส่งสัญญาณที่มั่นคง สายเคเบิลชนิดนี้ใช้เพื่อเชื่อมต่อเครื่องกำเนิดสัญญาณเครื่องวิเคราะห์สเปกตรัมและอุปกรณ์อื่น ๆ เพื่อทดสอบประสิทธิภาพของวิทยุ - ความถี่ของสถานีฐานอย่างแม่นยำเพื่อให้มั่นใจว่าสถานีฐานสามารถให้บริการสื่อสารที่มีประสิทธิภาพและมีประสิทธิภาพ .}
บันทึกสำคัญ
1. สำหรับชุดสายเคเบิลความยาวแบบกำหนดเองโปรดอย่าลืมทิ้งข้อมูลความยาวของคุณไว้ในหน้าเช็คเอาต์
2. ชุดประกอบสายเคเบิลทั้งหมดสามารถให้กับคู่หรือกลุ่มที่จับคู่เฟส; หากคุณต้องการให้สายเคเบิลจับคู่เฟสโปรดส่งอีเมลถึงเรา: sales@flexirf.com
ข้อมูลข้อกำหนดผลิตภัณฑ์
|
การกำหนดค่า |
|
|
ตัวเชื่อมต่อ 1 ประเภท |

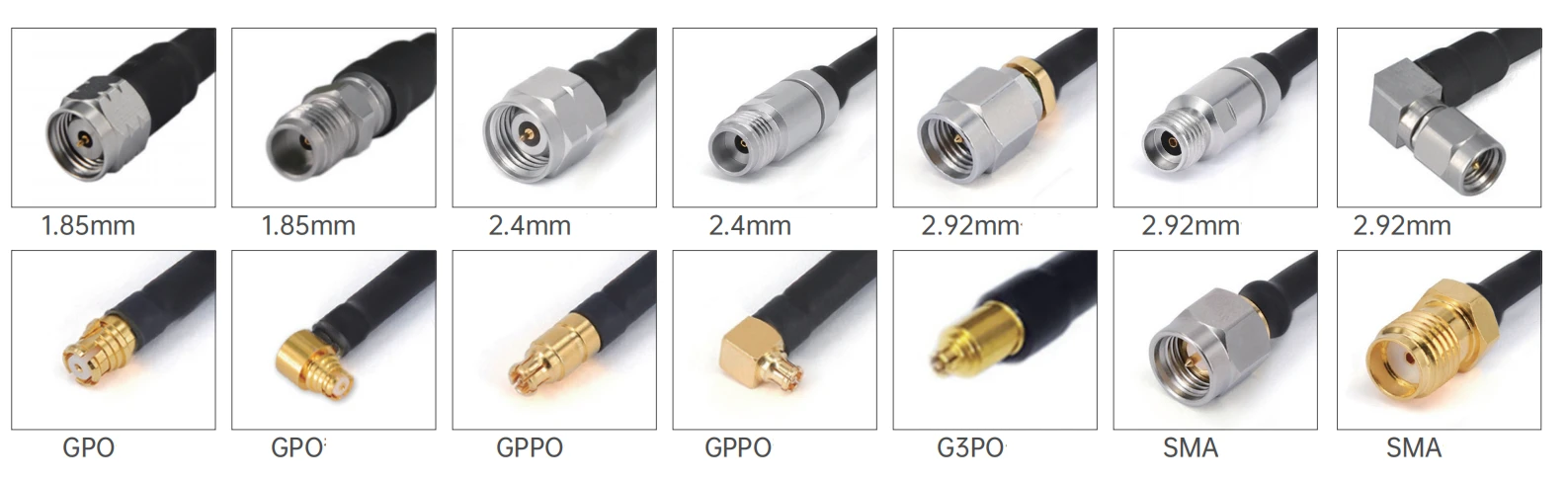

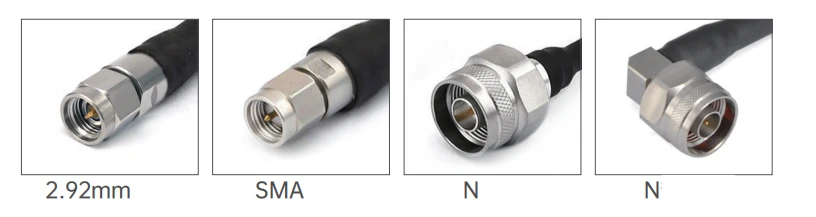

1.85 มม./2.4 มม./2.92 มม./SMA/G3PO/GPPO/N |
|
ตัวเชื่อมต่อ 1 อิมพีแดนซ์ |
50 โอห์ม |
|
ขั้วต่อ 1 ขั้ว |
มาตรฐาน |
|
ตัวเชื่อมต่อ 2 ประเภท |
1.85 มม./2.4 มม./2.92 มม./SMA/G3PO/GPPO/N |
|
ตัวเชื่อมต่อ 2 อิมพีแดนซ์ |
50 โอห์ม |
|
ขั้วต่อ 2 ขั้ว |
มาตรฐาน |
|
วิธีการติดตั้งตัวเชื่อมต่อ |
ไม่มี |
|
รูปแบบตัวเชื่อมต่อ |
ตรงและขวา |
|
ข้อมูลวัสดุ |
|
|
การติดต่อศูนย์ |
ทองเหลืองชุบทองทองแดงทองแดง |
|
การติดต่อด้านนอก |
ชุบทองทองเหลือง, เบริลเลียมทองแดงชุบทอง, สแตนเลสสตีล passivated |
|
ร่างกาย |
ทองเหลืองชุบทองทองแดงทองแดงเบริลเลียมสแตนเลสสตีล passivated |
|
อิเล็กทริก |
pei/ptfe |
|
ข้อมูลสิ่งแวดล้อม |
|
|
ช่วงอุณหภูมิ |
-40 องศาถึง +165 องศา |
|
2011/65/EU (ROHS) |
เป็นไปได้ |
|
ข้อกำหนดสายเคเบิล |
|
|
ผู้ควบคุมวงศ์ |
ทองแดงชุบเงิน |
|
อิเล็กทริก |
PTFE ที่เป็นของแข็ง |
|
สองโล่ |
แถบทองแดงชุบเงินและลวด |
|
เสื้อแจ็กเกต |
เฟ็ป |
|
ความจุ (pf/m) |
95.1 |
|
ความเร็วของการแพร่กระจาย (%) |
70 |
|
ประสิทธิภาพการป้องกัน |
<-100dB @ 1GHz |
|
การจัดการพลังงาน |
10watt @ 18GHz ที่ระดับน้ำทะเล VSWR1.0 |
ประเภทผลิตภัณฑ์
| GAF71/RG405SS 405 ชุดสายเคเบิลที่ยืดหยุ่น | ||||
 |
โครงสร้างวัสดุเส้นผ่านศูนย์กลาง (มม.) |
|||
|
1 |
ตัวนำภายใน |
เหล็กหุ้มทองแดงชุบเงิน |
0.51±0.05 |
|
|
2 |
ฉนวน |
PTFE ที่เป็นของแข็ง |
1.63±0.05 |
|
|
3 |
การป้องกันภายใน |
แถบทองแดงชุบเงิน |
1.80±0.05 |
|
|
4 |
การป้องกันด้านนอก |
ลวดลวดทองแดงชุบเงิน |
2.18±0.05 |
|
|
5 |
เสื้อแจ็กเกต |
เฟ็ป |
2.54±0.1 |
|
| การลดทอนพลังงาน (เงื่อนไขการทดสอบที่ระดับน้ำทะเล 20 องศา) | |||||||
|
ความถี่ (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
การลดทอน (db/m) |
0.75 |
1.29 |
1.71 |
2.56 |
3.22 |
3.57 |
3.80 |
|
การลดทอน (db/ft) |
0.229 |
0.393 |
0.521 |
0.780 |
0.981 |
1.008 |
1.115 |
|
แบบจำลองทั่วไปและตัวชี้วัดทางเทคนิค
|
|||||
|
รูปภาพ |
Sku |
ตัวเชื่อมต่อ 1 |
ตัวเชื่อมต่อ 2 |
ความอิสระ |
ส่งคืนการสูญเสีย/vswr |
 |

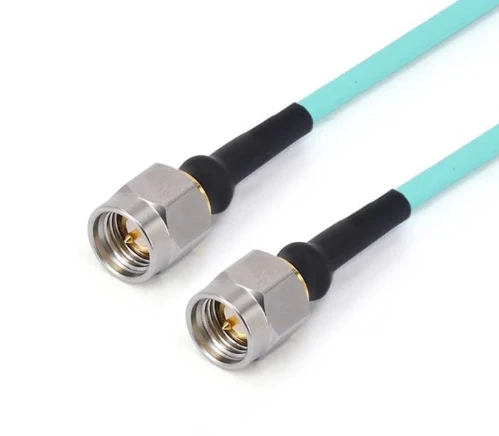

frf 71- smmsmm-xxx |
SMA Male |
SMA Male |
dc -26.5 ghz |
1.30 |
 |

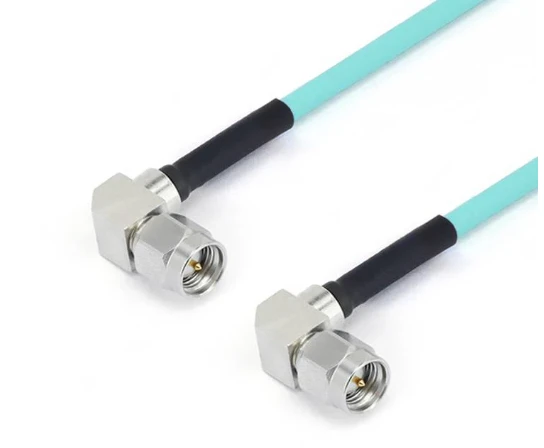

frf 71- smwmsmwm-xxx -18 g |
SMA ชายที่มีมุมฉาก |
SMA ชายที่มีมุมฉาก |
dc -18 ghz |
1.30 |
 |

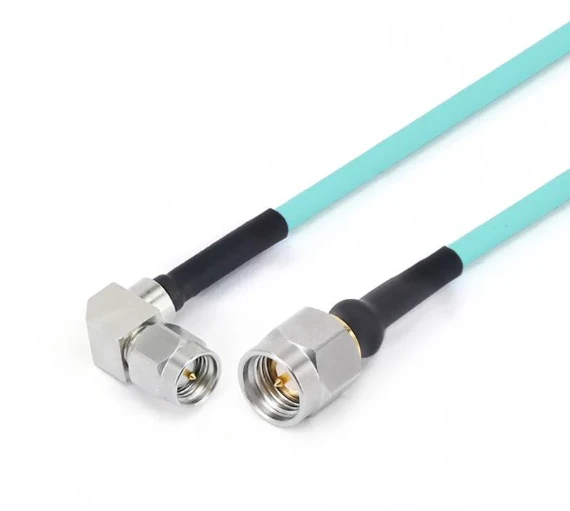

frf 71- smmsmwm-xxx -18 g |
SMA Male |
SMA ชายที่มีมุมฉาก |
dc -18 ghz |
1.30 |
 |
frf 71- smmgpf-xxx |
SMA Male |
GPO (SMP) หญิง |
dc -26.5 ghz |
1.35 |
 |
frf 71- smmgpwf-xxx |
SMA Male |
GPO (SMP) หญิงที่มีมุมฉาก |
dc -26.5 ghz |
1.35 |
 |
frf 71- smfgpf-xxx |
SMA หญิง |
GPO (SMP) หญิง |
dc -26.5 ghz |
1.35 |
 |
frf 71- smffgpf-xxx |
SMA หญิงที่มีหน้าแปลน 4 หลุม |
GPO (SMP) หญิง |
dc -26.5 ghz |
1.35 |
 |
frf 71- smmgppf-xxx |
SMA Male |
GPPO (Mini-SMP) หญิง |
dc -26.5 ghz |
14dB |
 |
frf 71- smmgppwf-xxx |
SMA Male |
GPPO หญิงที่มีมุมฉาก |
dc -26.5 ghz |
14dB |
 |
frf 71- smwmgppf-xxx -18 g |
SMA ชายที่มีมุมฉาก |
หญิง GPPO (Mini-SMP) |
dc -18 ghz |
15dB |
 |
frf 71- smwmgppwf-xxx -18 g |
SMA ชายที่มีมุมฉาก |
GPPO หญิงที่มีมุมฉาก |
dc -18 ghz |
15dB |
 |
frf 71- smfgppf-xxx |
SMA หญิง |
หญิง GPPO (Mini-SMP) |
dc -26.5 ghz |
14dB |
 |
frf 71- smffgppf-xxx |
SMA หญิงที่มีหน้าแปลน 4 หลุม |
หญิง GPPO (Mini-SMP) |
dc -26.5 ghz |
14dB |
 |
frf 71-292 m292m-xxx |
ชาย 2.92 มม. |
ชาย 2.92 มม. |
dc -40 ghz |
1.35 |
 |
frf 71-292 mgpf-xxx |
ชาย 2.92 มม. |
GPO (SMP) หญิง |
dc -40 ghz |
14dB |
 |
frf 71-292 mgpwf-xxx |
ชาย 2.92 มม. |
GPO (SMP) หญิงที่มีมุมฉาก |
dc -40 ghz |
12dB |
 |
frf 71-292 fgpf-xxx |
หญิง 2.92 มม. |
GPO (SMP) หญิง |
dc -40 ghz |
14dB |
 |
frf 71-292 ffgpf-xxx |
2.92 มม. หญิงมีหน้าแปลน 4 หลุม |
GPO (SMP) หญิง |
dc -40 ghz |
14dB |
 |
frf 71-292 mgppf-xxx |
ชาย 2.92 มม. |
หญิง GPPO (Mini-SMP) |
dc -40 ghz |
14dB |
 |
frf 71-292 fgppf-xxx |
หญิง 2.92 มม. |
หญิง GPPO (Mini-SMP) |
dc -40 ghz |
14dB |
 |
frf 71-292 ffgppf-xxx |
2.92 มม. หญิงมีหน้าแปลน 4 หลุม |
หญิง GPPO (Mini-SMP) |
dc -40 ghz |
14dB |
 |
frf 71-292 mgppwf-xxx |
ชาย 2.92 มม. |
GPPO (mini-SMP) หญิงที่มีมุมขวา |
dc -40 ghz |
12dB |
 |
frf 71-292 mg3pf-xxx |
ชาย 2.92 มม. |
G3PO (SMPS) หญิง |
dc -40 ghz |
14dB |
 |
frf 71-292 fg3pf-xxx |
หญิง 2.92 มม. |
G3PO (SMPS) หญิง |
dc -40 ghz |
14dB |
 |
frf 71-292 ffg3pf-xxx |
2.92 มม. หญิงมีหน้าแปลน 4 หลุม |
G3PO (SMPS) หญิง |
dc -40 ghz |
14dB |
 |
frf 71-24 m24m-xxx |
ชาย 2.4 มม. |
ชาย 2.4 มม. |
dc -50 ghz |
14dB |
 |
frf 71-24 fgpf-xxx |
หญิง 2.4 มม. |
GPO (SMP) หญิง |
dc -40 ghz |
12dB |
 |
frf 71-24 ffgpf -100 |
หญิง 2.4 มม. มีหน้าแปลน 4 หลุม |
GPO (SMP) หญิง |
dc -40 ghz |
12dB |
 |
frf 71-24 mgpwf-xxx |
ชาย 2.4 มม. |
GPO (SMP) หญิงที่มีมุมฉาก |
dc -40 ghz |
10dB |
 |
frf 71-24 mgppf-xxx |
ชาย 2.4 มม. |
หญิง GPPO (Mini-SMP) |
dc -40 ghz |
12dB |
 |
frf 71-24 mgppwf-xxx |
ชาย 2.4 มม. |
GPPO (mini-SMP) หญิงที่มีมุมขวา |
dc -40 ghz |
10dB |
 |
frf 71-24 fgppf-xxx |
หญิง 2.4 มม. |
หญิง GPPO (Mini-SMP) |
dc -40 ghz |
12dB |
 |
frf 71-24 ffgppf-xxx |
หญิง 2.4 มม. มีหน้าแปลน 4 หลุม |
หญิง GPPO (Mini-SMP) |
dc -40 ghz |
12dB |
 |
frf 71-185 mg3pf-xxx |
ชาย 1.85 มม. |
G3PO (SMPS) หญิง |
dc - 67 ghz |
10dB |
 |
frf 71-185 fg3pf-xxx |
หญิง 1.85 มม. |
G3PO (SMPS) หญิง |
dc - 67 ghz |
10dB |
 |
frf 71-185 ffg3pf-xxx |
1.85 มม. พร้อมหน้าแปลน 4 หลุม |
G3PO (SMPS) หญิง |
dc - 67 ghz |
10dB |
|
GAF72/RG402SS 402 ชุดสายเคเบิลที่ยืดหยุ่น |
||||||
|
โครงสร้างวัสดุเส้นผ่านศูนย์กลาง (มม.) |
||||||
 |
1 |
ตัวนำภายใน |
เหล็กหุ้มทองแดงชุบเงิน |
0.92±0.05 |
||
|
2 |
ฉนวน |
PTFE ที่เป็นของแข็ง |
2.97±0.05 |
|||
|
3 |
การป้องกันภายใน |
แถบทองแดงชุบเงิน |
3.25±0.05 |
|||
|
4 |
การป้องกันด้านนอก |
ลวดลวดทองแดงชุบเงิน |
3.58±0.1 |
|||
|
5 |
เสื้อแจ็กเกต |
เฟ็ป |
4.12±0.13 |
|||
| การลดทอนพลังงาน (เงื่อนไขการทดสอบที่ระดับน้ำทะเล 20 องศา) | |||||||
|
ความถี่ (GHz) |
1 |
3 |
5 |
10 |
15 |
18 |
20 |
|
การลดทอน (db/m) |
0.41 |
0.74 |
0.98 |
1.47 |
1.87 |
2.10 |
2.24 |
|
การลดทอน (db/ft) |
0.125 |
0.226 |
0.299 |
0.448 |
0.570 |
0.640 |
0.683 |
|
แบบจำลองทั่วไปและตัวชี้วัดทางเทคนิค
|
|||||
|
รูปภาพ |
Sku |
ตัวเชื่อมต่อ 1 |
ตัวเชื่อมต่อ 2 |
ความอิสระ |
ส่งคืนการสูญเสีย/vswr |
|
|
frf 72- smmsmm-xxx |
SMA Male |
SMA Male |
dc -26.5 ghz |
1.30 |
|
|

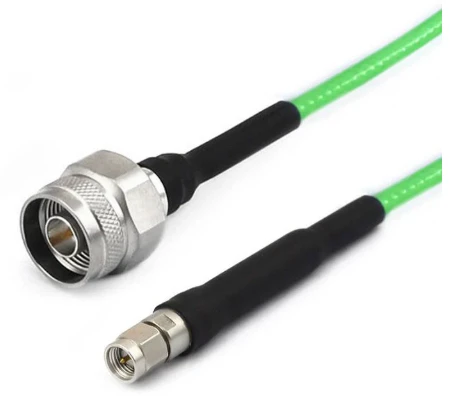

frf 72- nmsmm-xxx |
n ชาย |
SMA Male |
dc -18 ghz |
1.25 |
|
|

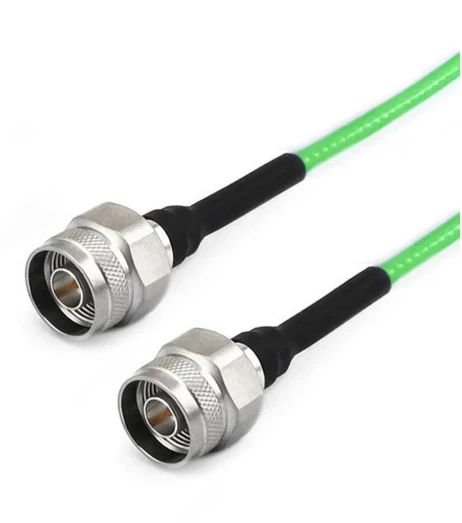

frf 72- nmnm-xxx |
n ชาย |
n ชาย |
dc -18 ghz |
1.25 |
ป้ายกำกับยอดนิยม: สายเคเบิลทดสอบวัตถุประสงค์ทั่วไปผู้ผลิตสายเคเบิลทดสอบสายเคเบิลทั่วไปของสหรัฐอเมริกาผู้ผลิตซัพพลายเออร์โรงงาน, สายเคเบิลประกอบ FRA3 FRU2 FRU3, สายทดสอบวัตถุประสงค์ทั่วไป, สายเคเบิลโคแอกเซียลที่สร้างขึ้นได้, ซีรีย์เสถียรของระยะการสูญเสียต่ำ, ชุดสายเคเบิล RG Series, ชุดสายเคเบิลกึ่งแข็ง
