ชุดสายเคเบิลที่สร้างขึ้นได้ด้วยมือ
ชุดประกอบสายเคเบิลที่สร้างขึ้นได้แบบมือที่สร้างขึ้นได้แบบกึ่งยืดหยุ่นเป็นชุดสายเคเบิลโคแอกเซียลกึ่งประสิทธิภาพสูงที่มีบทบาทสำคัญในหลาย ๆ ฟิลด์ ผลิตภัณฑ์นี้ถูกสร้างขึ้นโดยทีมงานมืออาชีพ ด้วยการออกแบบที่ยอดเยี่ยมและประสิทธิภาพที่เชื่อถือได้จึงตรงกับความต้องการของอุตสาหกรรมมากมาย มีข้อมูลจำเพาะสายเคเบิลต่าง ๆ เช่น 047 ", 086" และ 141 "
คำอธิบาย
ชุดสายเคเบิลที่สร้างขึ้นได้ด้วยมือแบบกึ่งยืดหยุ่นเป็นชุดสายเคเบิลโคแอกเซียลกึ่งประสิทธิภาพสูงที่มีบทบาทสำคัญในหลาย ๆ ฟิลด์ ผลิตภัณฑ์นี้ถูกสร้างขึ้นโดยทีมงานมืออาชีพ ด้วยการออกแบบที่ยอดเยี่ยมและประสิทธิภาพที่เชื่อถือได้จึงตรงกับความต้องการของอุตสาหกรรมมากมาย มีข้อมูลจำเพาะสายเคเบิลต่าง ๆ เช่น 047 ", 086" และ 141 "

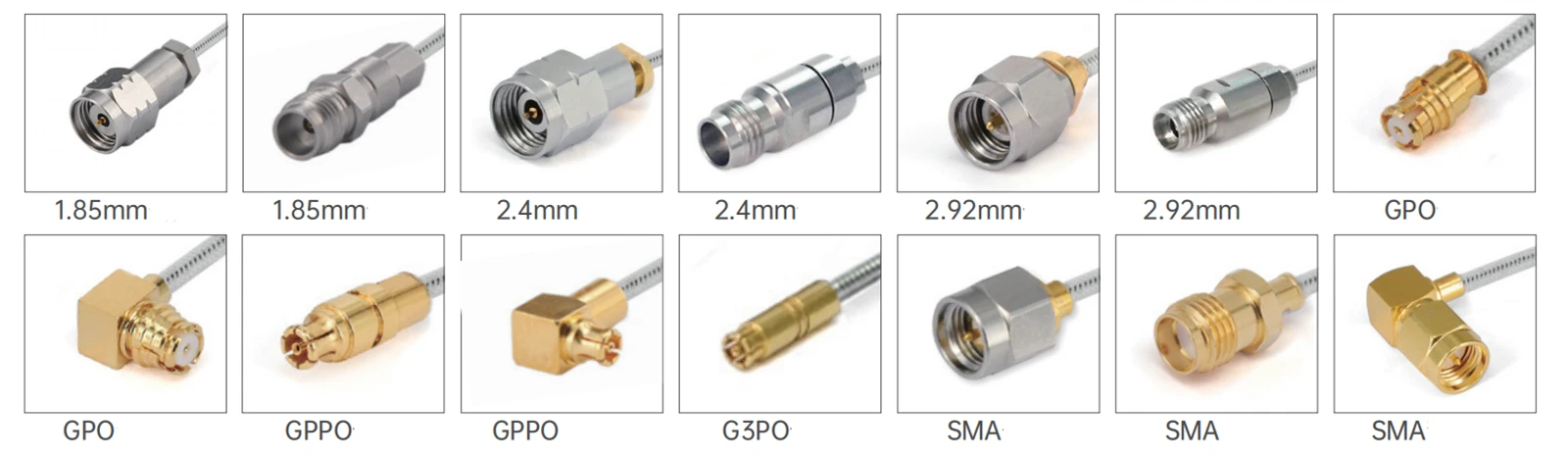

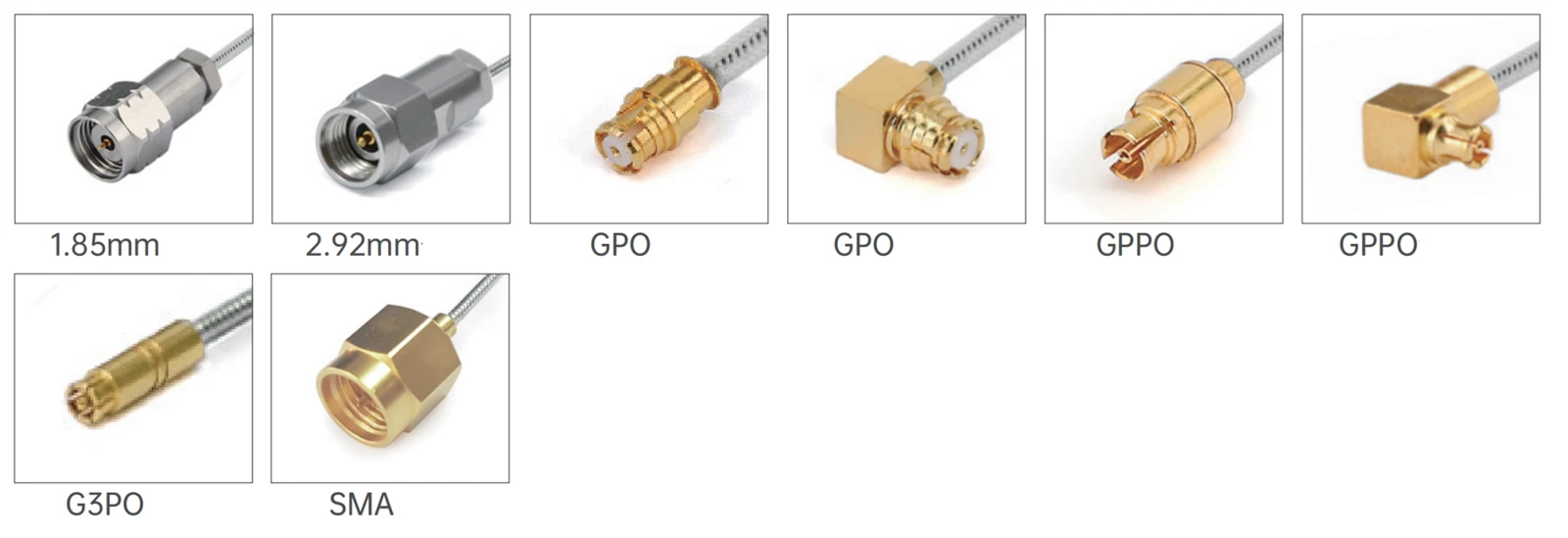

นอกจากนี้ผลิตภัณฑ์ยังมีตัวเลือกที่หลากหลายในแง่ของประเภทตัวเชื่อมต่ออิมพีแดนซ์ขั้ววิธีการติดตั้งวัสดุติดต่อและวัสดุที่อยู่อาศัย ประเภทตัวเชื่อมต่อประกอบด้วย 1.85 มม., 2.4 มม., 2.92 มม., SMA, G3PO, GPPO, MMXP, ฯลฯ ; อิมพีแดนซ์คือ 50 โอห์มและขั้วเป็นมาตรฐาน มีวิธีการติดตั้งที่หลากหลายและหน้าสัมผัสและตัวเรือนทำจากวัสดุเช่นทองเหลืองชุบด้วยทองคำทองแดงเบริลเลียมที่ชุบด้วยทองคำและสแตนเลสที่ผ่านการผ่านการพาสเทลเพื่อให้แน่ใจว่าค่าไฟฟ้าที่ดีและความต้านทานการกัดกร่อน
การแนะนำผลิตภัณฑ์
มีซีรี่ส์เช่น FR7 0 1 & FR7 0 2/GUT -047- รูปแบบ {{2 0}} 47 "ซีรีส์และ FR711 & FR712/GUT -085- แบบฟอร์ม 086" ซีรีส์ ผลิตภัณฑ์จากซีรี่ส์ที่แตกต่างกันแตกต่างกันไปในมิติโครงสร้างและประสิทธิภาพทางไฟฟ้า ตัวอย่างเช่นเส้นผ่านศูนย์กลางตัวนำภายในของ FR701 & FR702/GUT -047- รูปแบบ 047 "ซีรีส์คือ 0.29 ± 0.0127 มม. ในขณะที่ FR711 & FR712/GUT -085- รูปแบบ 086" ซีรีส์ 0.51 ± 0.0127mm การลดทอนและข้อมูลพลังงานที่สอดคล้องกันมีให้สำหรับความถี่ที่แตกต่างกัน นอกจากนี้ยังมีโมเดลทั่วไปและตัวชี้วัดทางเทคนิคหลายแบบเพื่อตอบสนองความต้องการของสถานการณ์แอปพลิเคชันที่แตกต่างกัน
ในแง่ของประสิทธิภาพทางไฟฟ้าตัวนำกลางคือเหล็กหุ้มทองแดงชุบเงินรวมกับฉนวน PTFE ที่เป็นของแข็งและตัวนำลวดทองแดงด้านนอก มันมีความจุต่ำ (95.1pf/m) ความเร็วในการแพร่กระจายสูง (70%) และประสิทธิภาพการป้องกันที่ยอดเยี่ยม (< -100dB @ 1GHz). It has a strong power handling capacity. For example, it can reach 10 watts under the conditions of 18GHz, sea level, and VSWR1.0. The operating temperature range is from -40°C to +165°C, and it complies with the 2011/65/EU (RoHS) standard, being environmentally friendly and adaptable to various environments.
แอปพลิเคชันผลิตภัณฑ์
เนื่องจากลักษณะของการโค้งงอและมีประสิทธิภาพทางไฟฟ้าที่ยอดเยี่ยมจึงใช้กันอย่างแพร่หลายในสาขาเช่นการสื่อสารอุปกรณ์อิเล็กทรอนิกส์และการทดสอบและการวัด ในสถานการณ์เช่น ON - การตรวจจับไซต์ของเครือข่ายการสื่อสารและการแก้ไขปัญหาอุปกรณ์อุตสาหกรรมสายเคเบิลกึ่งยืดหยุ่นใช้เป็นสายการเชื่อมต่อชั่วคราว พวกเขาพกพาและใช้งานได้ง่าย พวกเขาสามารถสร้างลิงก์ทดสอบระหว่างอุปกรณ์ต่าง ๆ ได้อย่างรวดเร็วทำให้สามารถทำงานตรวจจับได้อย่างมีประสิทธิภาพ
บันทึกสำคัญ
1. สำหรับชุดสายเคเบิลความยาวที่กำหนดเองโปรดอย่าลืมทิ้งข้อมูลความยาวของคุณไว้ในหน้าเช็คเอาต์
2. ชุดประกอบสายเคเบิลทั้งหมดสามารถให้กับคู่หรือกลุ่มที่จับคู่เฟสได้ หากคุณต้องการให้สายเคเบิลจับคู่เฟสโปรดส่งอีเมลถึงเรา: sales@flexirf.com
ข้อมูลข้อกำหนดผลิตภัณฑ์
|
การกำหนดค่า |
|
|
ตัวเชื่อมต่อ 1 ประเภท |
1.85 มม./2.4 มม./2.92 มม./SMA/G3PO/GPPO |
|
ตัวเชื่อมต่อ 1 อิมพีแดนซ์ |
50 โอห์ม |
|
ขั้วต่อ 1 ขั้ว |
มาตรฐาน |
|
ตัวเชื่อมต่อ 2 ประเภท |
1.85 มม./2.4 มม./2.92 มม./SMA/G3PO/GPPO/ |
|
ตัวเชื่อมต่อ 2 อิมพีแดนซ์ |
50 โอห์ม |
|
ขั้วต่อ 2 ขั้ว |
มาตรฐาน |
|
วิธีการติดตั้งตัวเชื่อมต่อ |
ไม่มี |
|
รูปแบบตัวเชื่อมต่อ |
ตรงและขวา |
|
ข้อมูลวัสดุ |
|
|
การติดต่อศูนย์ |
ชุบทองทองเหลืองทองแดงเบริลเลียม |
|
การติดต่อด้านนอก |
ชุบทองทองเหลือง, เบริลเลียมทองแดงชุบทอง, สแตนเลสสตีล passivated |
|
ร่างกาย |
ทองเหลืองชุบทองทองแดงทองแดงเบริลเลียมสแตนเลสสตีล passivated |
|
อิเล็กทริก |
pei/ptfe |
|
ข้อมูลสิ่งแวดล้อม |
|
|
ช่วงอุณหภูมิ |
-40 องศาถึง +165 องศา |
|
2011/65/EU (ROHS) |
เป็นไปได้ |
|
ข้อกำหนดสายเคเบิล |
|
|
ผู้ควบคุมวงศ์ |
ทองแดงชุบเงิน |
|
อิเล็กทริก |
PTFE ที่เป็นของแข็ง |
|
เสื้อแจ็กเกต |
ไม่มีหรือ fep |
|
ความจุ (pf/m) |
95.1 |
|
ความเร็วของการแพร่กระจาย (%) |
70 |
|
ประสิทธิภาพการป้องกัน |
<-100dB @ 1GHz |
|
การจัดการพลังงาน |
10watt @ 18GHz at sea level,VSWR1.0 |
ประเภทผลิตภัณฑ์
| FR701 & FR702/GUT -047- ฟอร์ม 047 "ชุดสายเคเบิลซีรีส์ | ||||
 |
โครงสร้างวัสดุเส้นผ่านศูนย์กลาง (มม.) |
|||
|
1 |
ตัวนำภายใน |
เหล็กหุ้มทองแดงชุบเงิน |
0.29±0.0127 |
|
|
2 |
ฉนวน |
PTFE ที่เป็นของแข็ง |
0.94±0.0254 |
|
|
3 |
ตัวนำชั้นนอก |
ลวดทองแดงกระป๋อง |
1.19±0.05 |
|
|
4 |
เสื้อแจ็กเกต |
เฟ็ป |
1.6±0.13 |
|
| การลดทอนพลังงาน (เงื่อนไขการทดสอบที่ระดับน้ำทะเล 20 องศา) | |||||
|
ความถี่ (GHz) |
0.5 |
1 |
5 |
10 |
20 |
|
การลดทอน (db/m) |
0.787 |
1.112 |
2.585 |
3.734 |
5.443 |
|
พลัง (W) |
67.4 |
47.4 |
20.7 |
14.4 |
9.9 |
|
แบบจำลองทั่วไปและตัวชี้วัดทางเทคนิค
|
|||||
|
รูปภาพ |
Sku |
ตัวเชื่อมต่อ 1 |
ตัวเชื่อมต่อ 2 |
ความอิสระ |
ส่งคืนการสูญเสีย/vswr |
|
|
fr 701-292 ff1g3pf-xxx |
2.92 มม. หญิงมีหน้าแปลน 2 รู |
G3PO (SMPS) หญิง |
dc -40 ghz |
12dB |
|
|
fr 701-292 mg3pf-xxx |
ชาย 2.92 มม. |
G3PO (SMPS) หญิง |
dc -40 ghz |
12dB |
|
|
fr 701-292 fg3pf-xxx |
หญิง 2.92 มม. |
G3PO (SMPS) หญิง |
dc -40 ghz |
12dB |
|
|
fr 701-185 mg3pf-xxx |
ชาย 1.85 มม. |
G3PO (SMPS) หญิง |
dc -67 ghz |
10dB |
|
|
fr 701-185 fg3pf-xxx |
หญิง 1.85 มม. |
G3PO (SMPS) หญิง |
dc -67 ghz |
10dB |
| FR711 & FR712/GUT -085- Form 086 "ชุดสายเคเบิลซีรีส์ | ||||
 |
โครงสร้างวัสดุเส้นผ่านศูนย์กลาง (มม.) |
|||
|
1 |
ตัวนำภายใน |
stee ชุดทองแดงชุบเงิน |
0.51±0.0127 |
|
|
2 |
ฉนวน |
PTFE ที่เป็นของแข็ง |
1.69±0.0254 |
|
|
3 |
ตัวนำชั้นนอก |
ลวดทองแดงกระป๋อง |
2.2±0.05 |
|
|
4 |
เสื้อแจ็กเกต |
เฟ็ป |
2.54 |
|
| การลดทอนพลังงาน (เงื่อนไขการทดสอบที่ระดับน้ำทะเล 20 องศา) | |||||
|
ความถี่ (GHz) |
0.4 |
1 |
5 |
10 |
18 |
|
การลดทอน (db/m) |
0.43 |
0.70 |
1.72 |
2.49 |
3.46 |
|
พลัง (W) |
253 |
157 |
69 |
47 |
33 |
| แบบจำลองทั่วไปและตัวชี้วัดทางเทคนิค |
 |
|
fr712/gut -085- form-fep (พร้อมแจ็คเก็ต fep) |
|||||
|
รูปภาพ |
Sku |
ตัวเชื่อมต่อ 1 |
ตัวเชื่อมต่อ 2 |
ความอิสระ |
ส่งคืนการสูญเสีย/vswr |
|
|
fr 712- smmsmm-xxx |
SMA Male |
SMA Male |
dc -26. 5GHz |
1.35 |
|
|

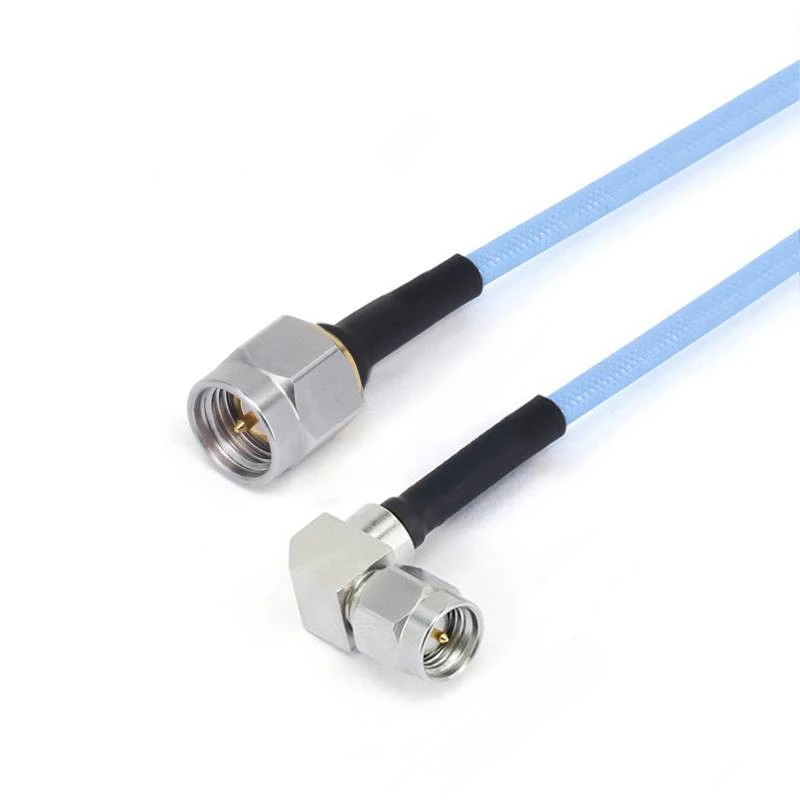

fr 12- smmsmwm-xxx -18 g |
SMA Male |
SMA ชายที่มีมุมฉาก |
dc -18 ghz |
1.35 |
|
|
fr 712- smwmsmwm-xxx -18 g |
SMA ชายที่มีมุมฉาก |
SMA ชายที่มีมุมฉาก |
dc -18 ghz |
1.40 |
|
|
fr 712- smmgpf-xxx |
SMA Male |
GPO (SMP) หญิง |
dc -26. 5GHz |
1.35 |
|
|
fr 712- smmgpwf-xxx |
SMA Male |
GPO (SMP) หญิงที่มีมุมฉาก |
dc -26. 5GHz |
1.40 |
|
|
fr 712- smmgppf-xxx |
SMA Male |
หญิง GPPO (Mini-SMP) |
dc -26. 5GHz |
1.35 |
|
|
fr 712- smmgppwf-xxx |
SMA Male |
GPPO (mini-SMP) หญิงที่มีมุมขวา |
dc -26. 5GHz |
1.40 |
|
|

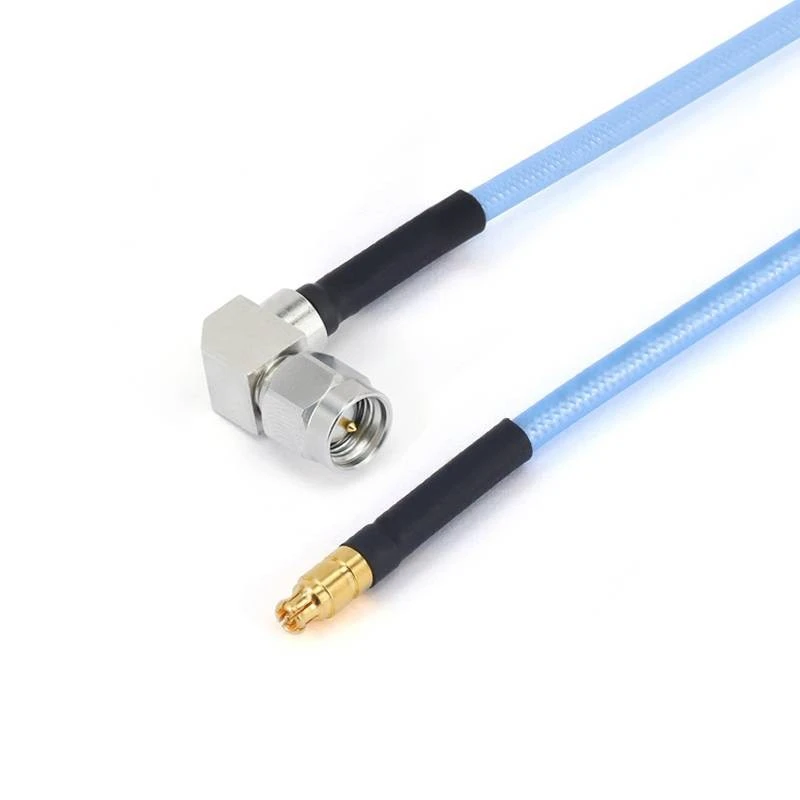

fr 712- smwmgppf-xxx -18 g |
SMA ชายที่มีมุมฉาก |
หญิง GPPO (Mini-SMP) |
dc -18 ghz |
15dB |
|
|

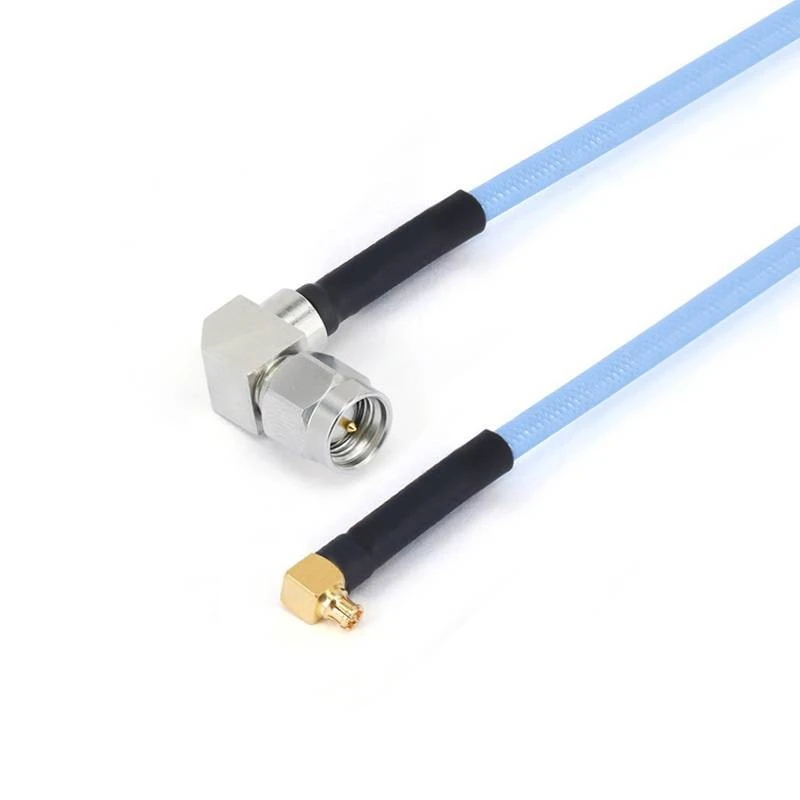

fr 712- smwmgppwf-xxx -18 g |
SMA ชายที่มีมุมฉาก |
GPPO (mini-SMP) หญิงที่มีมุมขวา |
dc -18 ghz |
15dB |
|
|
fr 712- smfgpf-xxx |
SMA หญิง |
GPO (SMP) หญิง |
dc -18 ghz |
1.35 |
|
|
fr 712- smffgpf-xxx |
SMA หญิงที่มีหน้าแปลน 4 หลุม |
GPO (SMP) หญิง |
dc -18 ghz |
1.35 |
|
|
fr 712- smfgppf-xxx |
SMA หญิง |
หญิง GPPO (Mini-SMP) |
dc -26. 5GHz |
1.40 |
|
|
fr 712- smffgppf-xxx |
SMA หญิงที่มีหน้าแปลน 4 หลุม |
หญิง GPPO (Mini-SMP) |
dc -26. 5GHz |
1.40 |
|
|
fr 712-292 m292m-xxx |
ชาย 2.92 มม. |
ชาย 2.92 มม. |
dc - 40 ghz |
1.44 |
|
|
fr 712-292 mgpf-xxx |
ชาย 2.92 มม. |
GPO (SMP) หญิง |
dc - 40 ghz |
10dB |
|
|
fr 712-292 mgpwf-xxx |
ชาย 2.92 มม. |
GPO (SMP) หญิงที่มีมุมฉาก |
dc - 40 ghz |
10dB |
|
|
fr 712-292 fgpf-xxx |
หญิง 2.92 มม. |
GPO (SMP) หญิง |
dc - 40 ghz |
10dB |
|
|
fr 712-292 ffgpf-xxx |
2.92 มม. หญิงมีหน้าแปลน 4 หลุม |
GPO (SMP) หญิง |
dc - 40 ghz |
10dB |
|
|
fr 712-292 mgppf-xxx |
ชาย 2.92 มม. |
หญิง GPPO (Mini-SMP) |
dc - 40 ghz |
14dB |
|
|
fr 712-292 mgppwf-xxx |
ชาย 2.92 มม. |
GPPO (mini-SMP) หญิงที่มีมุมขวา |
dc - 40 ghz |
14dB |
|
|
fr 712-292 fgppf-xxx |
หญิง 2.92 มม. |
หญิง GPPO (Mini-SMP) |
dc - 40 ghz |
14dB |
|
|
fr 712-292 ffgppf-xxx |
2.92 มม. หญิงมีหน้าแปลน 4 หลุม |
หญิง GPPO (Mini-SMP) |
dc - 40 ghz |
14dB |
|
|
fr 712-292 mg3pf-xxx |
ชาย 2.92 มม. |
G3PO (SMPS) หญิง |
dc - 40 ghz |
12dB |
|
|
fr 712-292 fg3pf-xxx |
หญิง 2.92 มม. |
G3PO (SMPS) หญิง |
dc - 40 ghz |
12dB |
|
|
fr 712-292 ffg3pf-xxx |
2.92 มม. หญิงมีหน้าแปลน 4 หลุม |
G3PO (SMPS) หญิง |
dc - 40 ghz |
12dB |
|
|
fr 712-185 mg3pf-xxx |
ชาย 1.85 มม. |
G3PO (SMPS) หญิง |
dc - 67 ghz |
10dB |
|
|
fr 712-185 fg3pf-xxx |
หญิง 1.85 มม. |
G3PO (SMPS) หญิง |
dc - 67 ghz |
10dB |
|
|
fr 712-185 ffg3pf-xxx |
เพศหญิง 1.85 มม. ที่มีหน้าแปลน 4 หลุม |
G3PO (SMPS) หญิง |
dc - 67 ghz |
10dB |
|
FR711/GUT -085- รูปแบบ (ไม่มีแจ็คเก็ต FEP) |
|||||
|
รูปภาพ |
Sku |
ตัวเชื่อมต่อ 1 |
ตัวเชื่อมต่อ 2 |
ความอิสระ |
ส่งคืนการสูญเสีย/vswr |
|
|
fr 711- smmsmm-xxx |
SMA Male |
SMA Male |
dc -26. 5GHz |
1.35 |
 |
fr 11- smmsmwm-xxx -18 g |
SMA Male |
SMA ชายที่มีมุมฉาก |
dc -18 ghz |
1.35 |
|
|

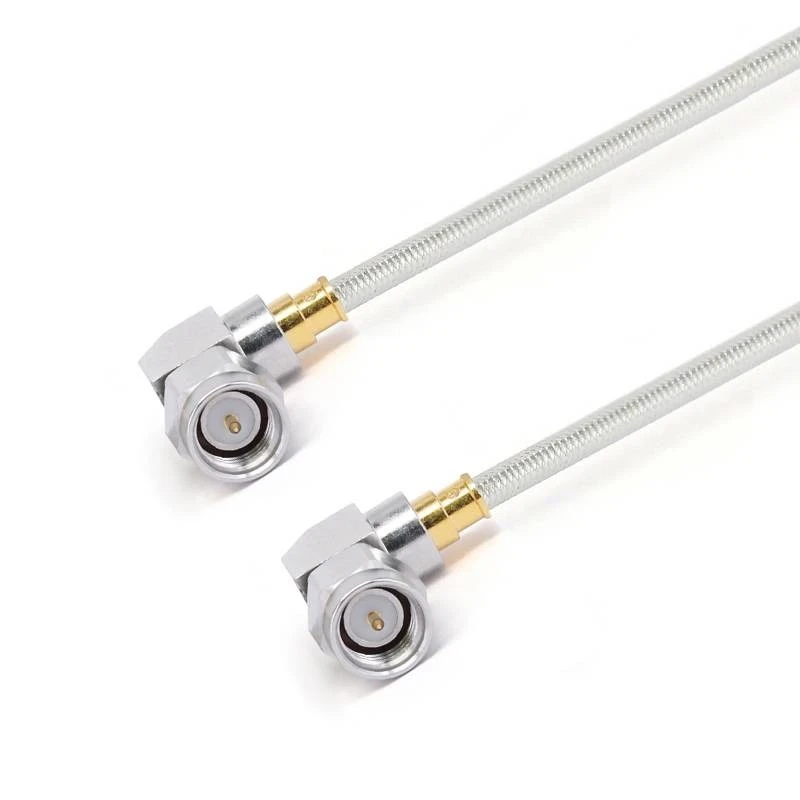

fr 711- smwmsmwm-xxx -18 g |
SMA ชายที่มีมุมฉาก |
SMA ชายที่มีมุมฉาก |
dc -18 ghz |
1.40 |
|
|

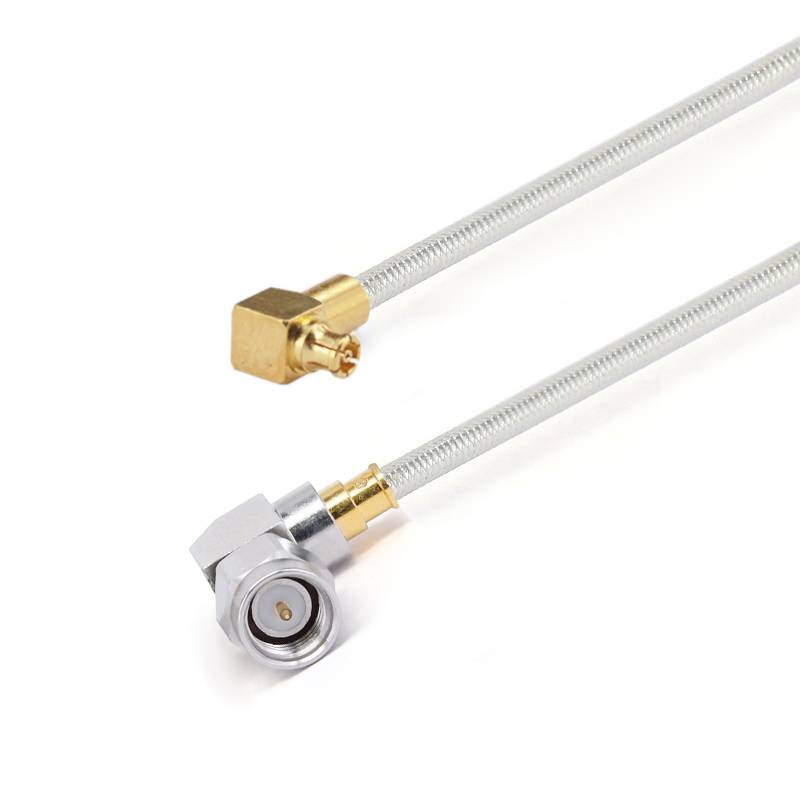

fr 711- smwmgppwf-xxx -18 g |
SMA ชายที่มีมุมฉาก |
GPPO (mini-SMP) หญิงที่มีมุมขวา |
dc -18 ghz |
1.40 |
|
|
fr 711-292 mmmpxm-xxx |
ชาย 2.92 มม. |
mmpx male |
dc -40 ghz |
14dB |
|
|
r 711-292 mmmpxf-xxx |
ชาย 2.92 มม. |
MMPX หญิง |
dc -40 ghz |
14dB |
|
|
fr 711-24 mmmpxm-xxx |
ชาย 2.4 มม. |
mmpx male |
dc -50 ghz |
12dB |
|
|
fr 711-24 mmmpxf-xxx |
ชาย 2.4 มม. |
MMPX หญิง |
dc -50 ghz |
12dB |
|
|
fr 711-185 mmmpxm-xxx |
ชาย 1.85 มม. |
mmpx male |
dc -67 ghz |
10dB |
|
|
fr 711-185 mmmpxf-xxx |
ชาย 1.85 มม. |
MMPX หญิง |
dc -67 ghz |
10dB |
|
|
fr 711-185 mg3pf-xxx |
ชาย 1.85 มม. |
G3PO (SMPS) หญิง |
dc -67 ghz |
10dB |
|
|
fr 711-185 fg3pf-xxx |
หญิง 1.85 มม. |
G3PO (SMPS) หญิง |
dc -67 ghz |
10dB |
|
|
fr 711-185 ffg3pf-xxx |
เพศหญิง 1.85 มม. ที่มีหน้าแปลน 4 หลุม |
G3PO (SMPS) หญิง |
dc -67 ghz |
10dB |
ป้ายกำกับยอดนิยม: ชุดสายเคเบิลที่สร้างได้ด้วยมือผู้ผลิตสายเคเบิลที่สร้างขึ้นได้ด้วยมือผู้ผลิตซัพพลายเออร์โรงงาน, สายทดสอบวัตถุประสงค์ทั่วไป, สายเคเบิลโคแอกเซียลที่สร้างขึ้นได้, ซีรีย์เสถียรของระยะการสูญเสียต่ำ, ชุดสายเคเบิล RF, ชุดสายเคเบิล RG Series, ชุดสายเคเบิลกึ่งแข็ง
