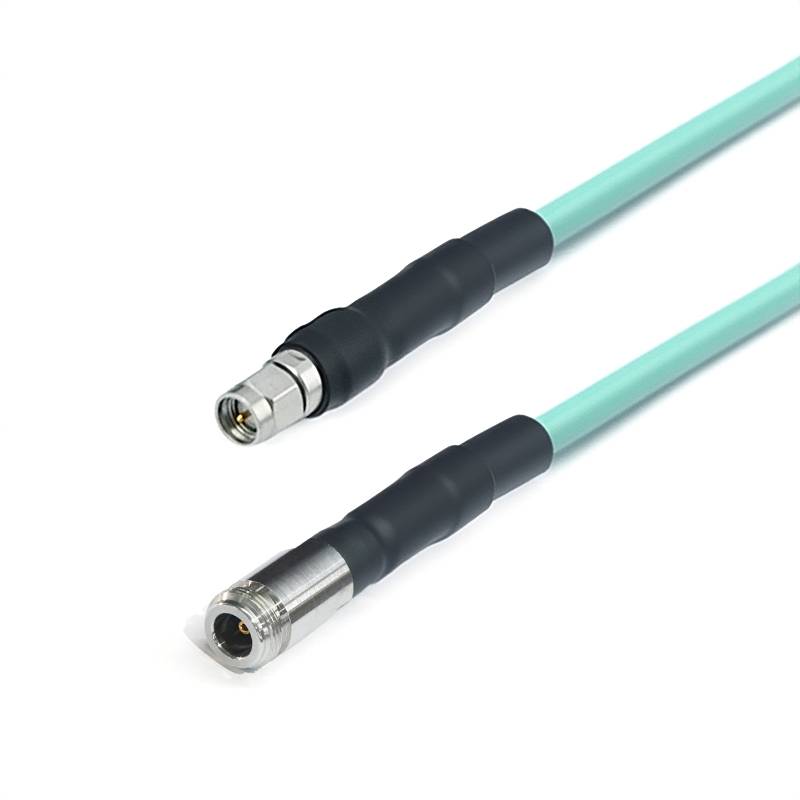

ซีรีย์เสถียรของระยะการสูญเสียต่ำ

การกำหนดค่า

ตัวเชื่อมต่อ 1 ประเภท

1.85 มม.\/2.4 มม.\/2.92 มม.\/SMA\/G3PO\/GPPO\/N\/TNC

ตัวเชื่อมต่อ 1 อิมพีแดนซ์

50 โอห์ม

ขั้วต่อ 1 ขั้ว

มาตรฐาน

ตัวเชื่อมต่อ 2 ประเภท

1.85 มม.\/2.4 มม.\/2.92 มม.\/SMA\/G3PO\/GPPO\/N\/TNC

ตัวเชื่อมต่อ 2 อิมพีแดนซ์

50 โอห์ม

ขั้วต่อ 2 ขั้ว

มาตรฐาน

วิธีการติดตั้งตัวเชื่อมต่อ

ไม่มี

รูปแบบตัวเชื่อมต่อ

ตรงและขวา

ข้อมูลวัสดุ

การติดต่อศูนย์

ทองเหลืองชุบทองทองแดงทองแดง

การติดต่อด้านนอก

ชุบทองทองเหลือง, เบริลเลียมทองแดงชุบทอง, สแตนเลสสตีล passivated

ร่างกาย

ทองเหลืองชุบทองทองแดงทองแดงเบริลเลียมสแตนเลสสตีล passivated

อิเล็กทริก

pei\/ptfe

ข้อมูลสิ่งแวดล้อม

ช่วงอุณหภูมิ

-40 องศาถึง +165 องศา

2011\/65\/EU (ROHS)

เป็นไปได้

โครงสร้างวัสดุเส้นผ่านศูนย์กลาง (มม.)

1

ตัวนำภายใน

เหล็กหุ้มทองแดงชุบเงิน

0.91±0.05

2

ฉนวน

PTFE ที่เป็นของแข็ง

2.69±0.05

3

การป้องกันภายใน

แถบทองแดงชุบเงิน

2.86±0.05

4

การป้องกันด้านนอก

ลวดลวดทองแดงชุบเงิน

3.28±0.05

5

เสื้อแจ็กเกต

เฟ็ป

3.73±0.13

ความถี่ (GHz)

1

10

18

26.5

40

การลดทอน (db\/m)

0.39

1.31

1.81

2.23

2.85

พลัง (W)

380

120

90

75

65

ความถี่

(GHZ)

ความต้านทาน

(Ω)

อัตราการส่ง

ความจุ

การป้องกัน

อุณหภูมิการทำงาน

พิสัย

รัศมีการดัดขั้นต่ำ

เกี่ยวกับกลไก

เสถียรภาพของเฟส

40

50

77%

86 pf\/m

>100dB

-65 องศา ~ +165 องศา

6.35 มม.

10GHz\/3 องศา 18GHz\/5 องศา

แบบจำลองทั่วไปและตัวชี้วัดทางเทคนิค

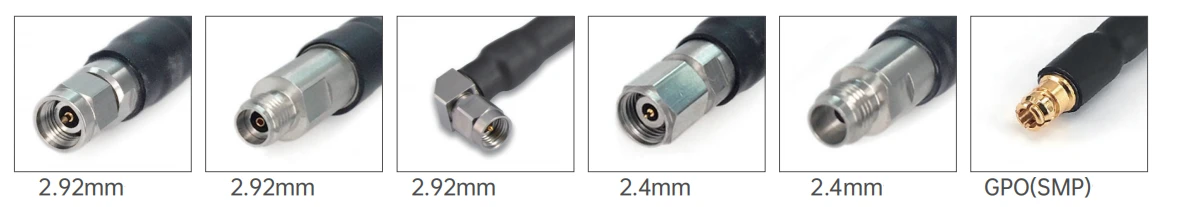

รูปภาพ

Sku

ตัวเชื่อมต่อ 1

ตัวเชื่อมต่อ 2

ความอิสระ

ส่งคืนการสูญเสีย\/vswr

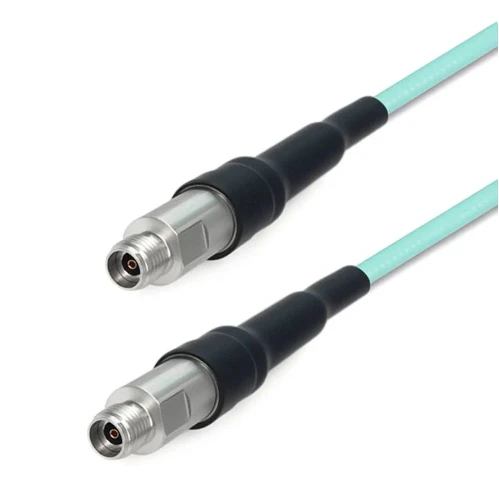

fru 1-292 f292f-xxx

หญิง 2.92 มม.

หญิง 2.92 มม.

dc -40 ghz

1.44

fru 1-292 m292m-xxx

ชาย 2.92 มม.

ชาย 2.92 มม.

dc -40 ghz

1.44

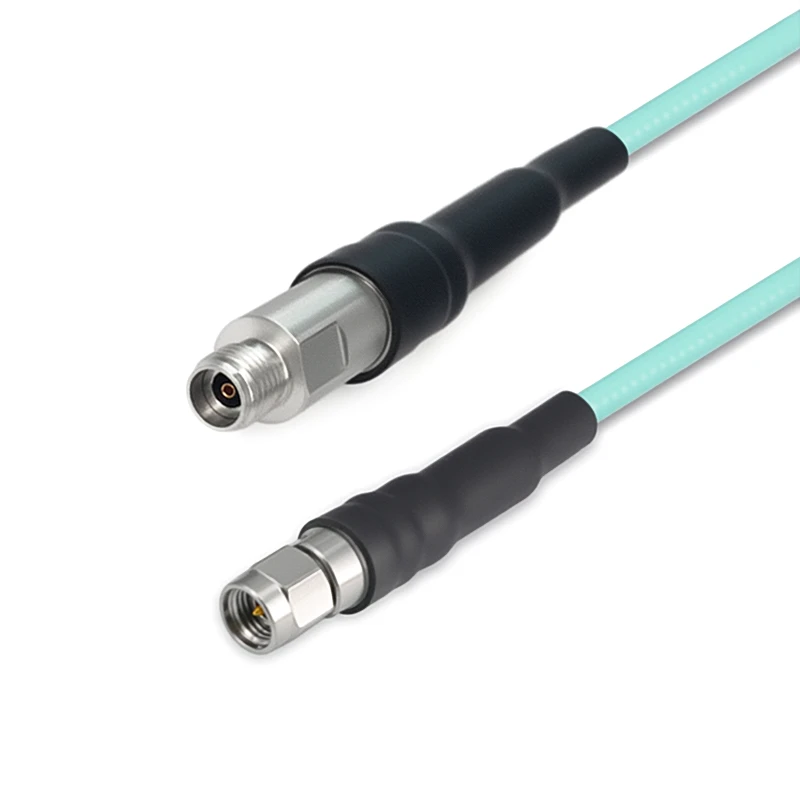

fru 1-292 m292f-xxx

ชาย 2.92 มม.

หญิง 2.92 มม.

dc -40 ghz

1.44

โครงสร้างวัสดุเส้นผ่านศูนย์กลาง (มม.)

1

ตัวนำภายใน

เหล็กหุ้มทองแดงชุบเงิน

0.51±0.05

2

ฉนวน

PTFE ที่เป็นของแข็ง

1.38±0.05

3

การป้องกันภายใน

แถบทองแดงชุบเงิน

1.58±0.05

4

การป้องกันด้านนอก

ลวดลวดทองแดงชุบเงิน

1.90±0.05

5

เสื้อแจ็กเกต

เฟ็ป

2.20±0.13

ความถี่ (GHz)

1

3

6

10

12

16

18

26.5

40

67

การลดทอน (db\/m)

63.7

111.9

160.4

209.87

231.1

269.5

287.1

354

444

593.2

พลัง (W)

55

32

22

17

15

13

12

10

8

6

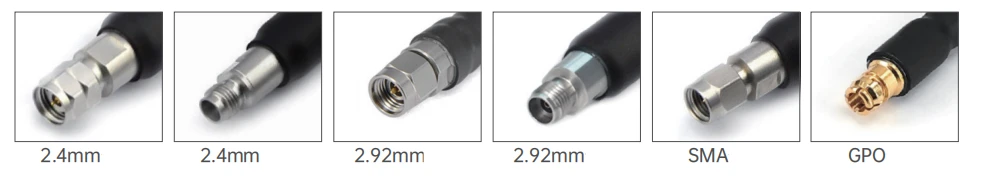

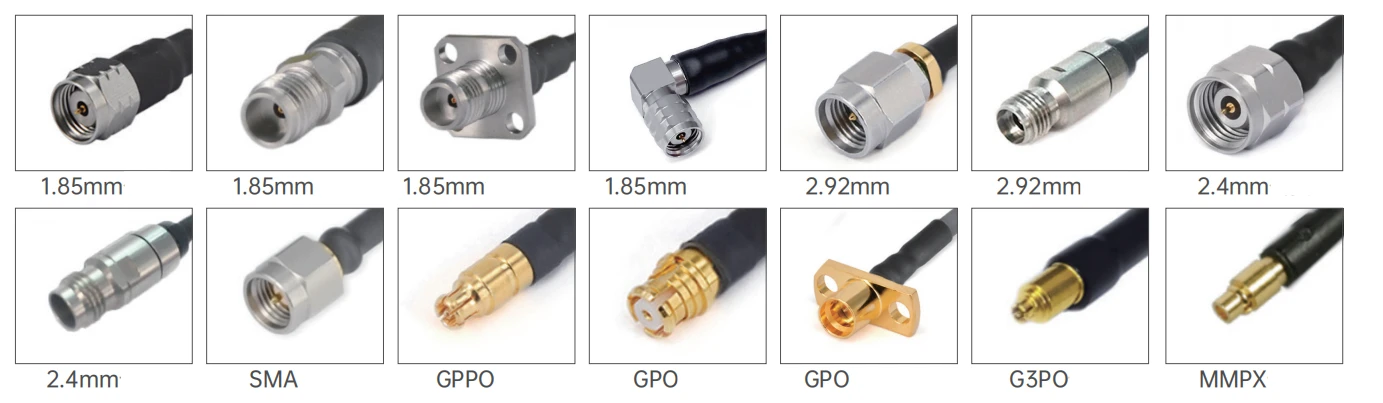

รูปภาพ

Sku

ตัวเชื่อมต่อ 1

ตัวเชื่อมต่อ 2

ความอิสระ

ส่งคืนการสูญเสีย\/vswr

fru 2- smmsmm-xxx

SMA Male

SMA ชาย

dc -26. 5GHz

1.30

fru 2- smmgpf-xxx

SMA ชาย

GPO (SMP) หญิง

dc -26. 5GHz

1.35

fru 2- smmgpwf-xxx

SMA Male

GPO (SMP) หญิงที่มีมุมฉาก

dc -26. 5GHz

12dB

fru 2- smmgppf-xxx

SMA ชาย

GPPO (Mini-SMP) หญิง

dc -26. 5GHz

13dB

fru 2- smmgppwf-xxx

SMA ชาย

GPPO (mini-SMP) หญิงที่มีมุมฉาก

dc -26. 5GHz

12dB

fru 2- smffgpf-xxx

SMA หญิงที่มีหน้าแปลน 4 หลุม

GPO (SMP) หญิง

dc -18 ghz

1.30

fru 2- smffgppf-xxx

SMA หญิงที่มีหน้าแปลน 4 หลุม

GPPO (Mini-SMP) หญิง

dc -18 ghz

16dB

fru 2-292 m292m-xxx

ชาย 2.92 มม.

ชาย 2.92 มม.

dc -40 ghz

1.35

fru 2-292 mgpf-xxx

ชาย 2.92 มม.

GPO (SMP) หญิง

dc -40 ghz

14dB

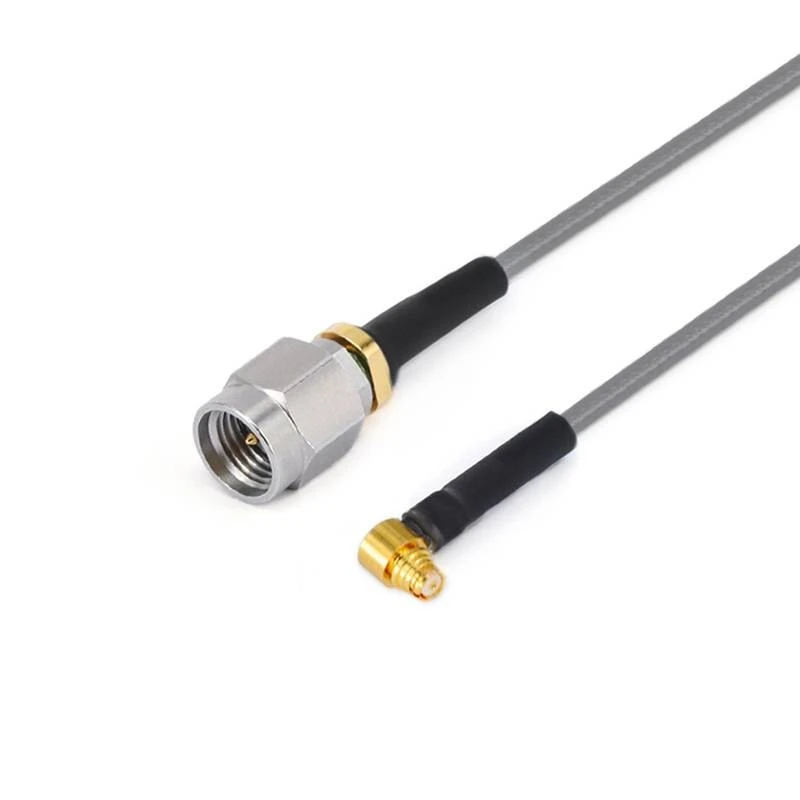

fru 2-292 mgpwf-xxx

ชาย 2.92 มม.

GPO (SMP) หญิงที่มีมุมฉาก

dc -40 ghz

12dB

fru 2-292 mmmpxm-xxx

ชาย 2.92 มม.

mmpx male

dc -40 ghz

14dB

fru 2-292 mmmpxf-xxx

ชาย 2.92 มม.

MMPX หญิง

dc -40 ghz

14dB

fru 2-292 mg3pf-xxx

ชาย 2.92 มม.

G3PO (SMPS) หญิง

dc -40 ghz

14dB

fru 2-292 mgppwf-xxx

ชาย 2.92 มม.

GPPO (mini-SMP) หญิงที่มีมุมฉาก

dc -40 ghz

12dB

fru 2-292 m24m-xxx

ชาย 2.92 มม.

ชาย 2.4 มม.

dc -40 ghz

1.35

fru 2-292 mgppf-xxx

ชาย 2.92 มม.

GPPO (Mini-SMP) หญิง

dc -40 ghz

14dB

fru 2-292 fg3pf-xxx

หญิง 2.92 มม.

G3PO (SMPS) หญิง

dc -40 ghz

14dB

fru 2-292 ffg3pf-xxx

2.92 มม. หญิงมีหน้าแปลน 4 หลุม

G3PO (SMPS) หญิง

dc -40 ghz

14dB

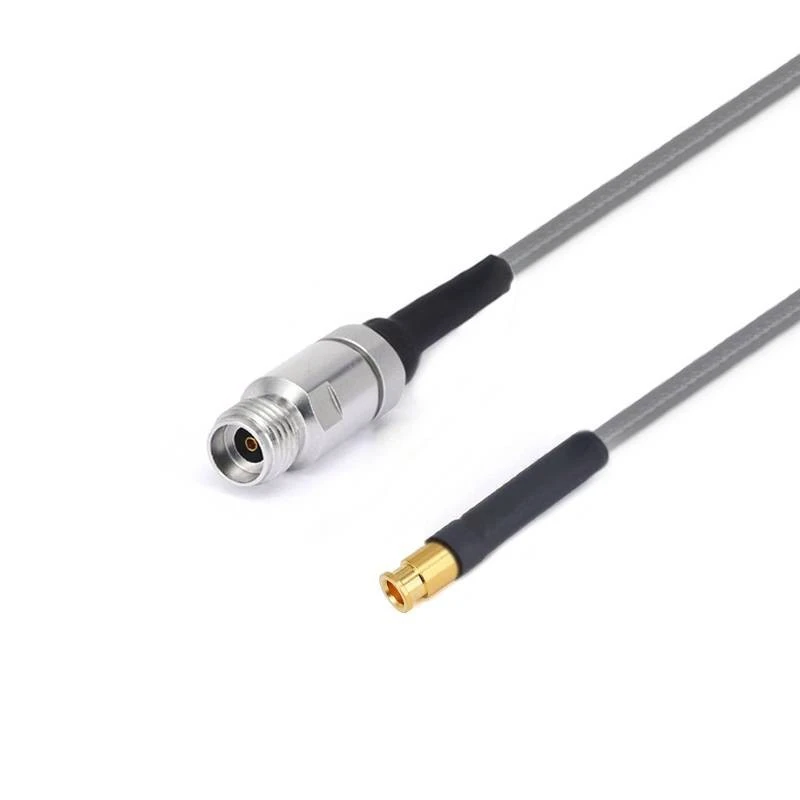

fru 2-292 fmmpxm-xxx

หญิง 2.92 มม.

mmpx male

dc -40 ghz

14dB

fru 2-292 ffmmpxm-xxx

2.92 มม. หญิงมีหน้าแปลน 4 หลุม

mmpx male

dc -40 ghz

14dB

fru 2-292 ffgpf-xxx

2.92 มม. หญิงมีหน้าแปลน 4 หลุม

GPO (SMP) หญิง

dc -40 ghz

14dB

fru 2-24 m24m-xxx

ชาย 2.4 มม.

ชาย 2.4 มม.

dc -50 ghz

1.44

fru 2-24 mgpf-xxx

ชาย 2.4 มม.

GPO (SMP) หญิง

dc -40 ghz

14dB

fru 2-24 mgpwf-xxx

ชาย 2.4 มม.

GPO (SMP) หญิงที่มีมุมฉาก

dc -40 ghz

12dB

fru 2-24 mmmpxm-xxx

ชาย 2.4 มม.

mmpx male

dc -50 ghz

10dB

fru 2-24 mmmpxm-xxx

ชาย 2.4 มม.

mmpx male

dc -50 ghz

10dB

fru 2-24 mgppf-xxx

ชาย 2.4 มม.

GPPO (Mini-SMP) หญิง

dc -50 ghz

10dB

fru 2-24 mgppwf-xxx

ชาย 2.4 มม.

GPPO (mini-SMP) หญิงที่มีมุมฉาก

dc -50 ghz

10dB

fru 2-24 ffgpf-xxx

หญิง 2.4 มม. มีหน้าแปลน 4 หลุม

GPO (SMP) หญิง

dc -50 ghz

10dB

fru 2-24 ffgppf-xxx

หญิง 2.4 มม. มีหน้าแปลน 4 หลุม

GPPO (Mini-SMP) หญิง

dc -50 ghz

10dB

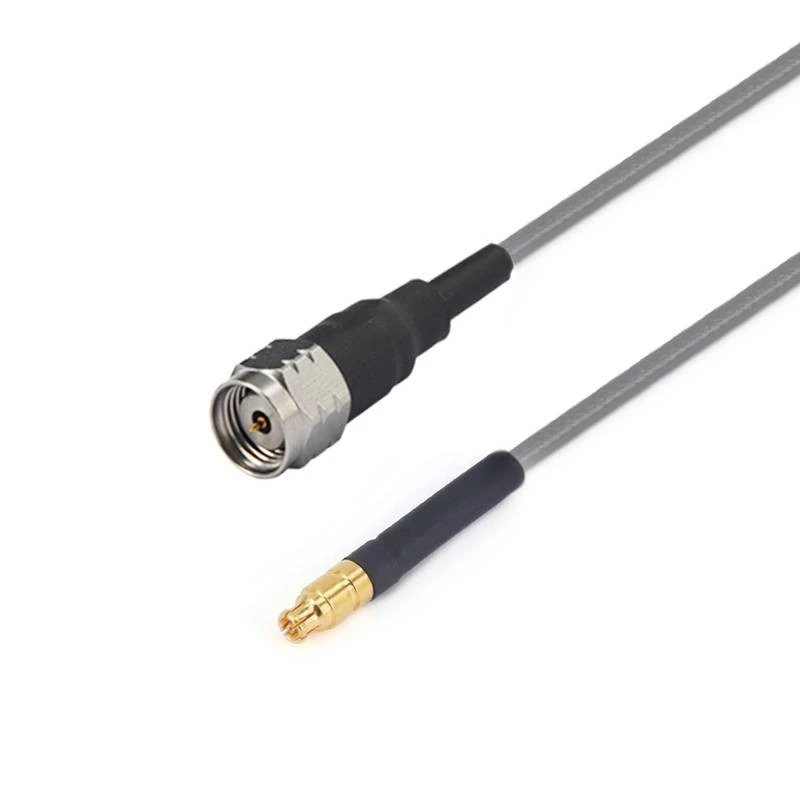

fru 2-185 mgppf-xxx

ชาย 1.85 มม.

GPPO (Mini-SMP) หญิง

dc -67 ghz

10dB

fru 2-185 wmgppf-xxx

ชาย 1.85 มม. ที่มีมุมขวา

GPPO (Mini-SMP) หญิง

dc -67 ghz

10dB

fru 2-185 mg3pf-xxx

ชาย 1.85 มม.

G3PO (SMPS) หญิง

dc -67 ghz

10dB

fru 2-185 mmmpxm-xxx

ชาย 1.85 มม.

mmpx male

dc -67 ghz

10dB

fru 2-185 mmmpxf-xxx

ชาย 1.85 มม.

MMPX หญิง

dc -67 ghz

10dB

fru 2-185 fgppf-xxx

หญิง 1.85 มม.

GPPO (Mini-SMP) หญิง

dc -67 ghz

10dB

fru 2-185 ffgppf-xxx

เพศหญิง 1.85 มม. ที่มีหน้าแปลน 4 หลุม

GPPO (Mini-SMP) หญิง

dc -67 ghz

10dB

fru 2-185 fg3pf-xxx

หญิง 1.85 มม.

G3PO (SMPS) หญิง

dc -67 ghz

10dB

fru 2-185 ffg3pf-xxx

เพศหญิง 1.85 มม. ที่มีหน้าแปลน 4 หลุม

GPPO (Mini-SMP) หญิง

dc -67 ghz

10dB

fru 2-185 fmmpxm-xxx

หญิง 1.85 มม.

mmpx male

dc -67 ghz

10dB

fru 2-185 fmmpxf-xxx

หญิง 1.85 มม.

MMPX หญิง

dc -67 ghz

10dB

โครงสร้างวัสดุเส้นผ่านศูนย์กลาง (มม.)

1

ตัวนำภายใน

เหล็กหุ้มทองแดงชุบเงิน

0.91±0.05

2

ฉนวน

PTFE ที่เป็นของแข็ง

2.69±0.05

3

การป้องกันภายใน

แถบทองแดงชุบเงิน

2.86±0.05

4

การป้องกันด้านนอก

ลวดลวดทองแดงชุบเงิน

3.28±0.05

5

เสื้อแจ็กเกต

เฟ็ป

3.73±0.13

ความถี่ (GHz)

1

10

18

26.5

40

การลดทอน (db\/m)

0.39

1.31

1.81

2.23

2.85

พลัง (W)

380

120

90

75

65

คุณสมบัติทางไฟฟ้าและเครื่องกล

ความถี่ (GHz)

อิมพีแดนซ์ (Ω)

อัตราการส่ง

ความจุ

การป้องกัน

อุณหภูมิการทำงาน

พิสัย

รัศมีการดัดขั้นต่ำ

เกี่ยวกับกลไก

เสถียรภาพของเฟส

40

50

85%

86 pf\/m

>90dB

-65 องศา ~ +165 องศา

11 มม.

10GHz\/3 องศา 18GHz\/5 องศา

แบบจำลองทั่วไปและตัวชี้วัดทางเทคนิค

รูปภาพ

Sku

ตัวเชื่อมต่อ 1

ตัวเชื่อมต่อ 2

ความอิสระ

ส่งคืนการสูญเสีย\/vswr

fru 3-292 m292m-xxx

ชาย 2.92 มม.

ชาย 2.92 มม.

dc -40 ghz

1.44

fru 3-292 m24m-xxx

ชาย 2.92 มม.

ชาย 2.4 มม.

dc -40 ghz

1.35

fru 3-24 m24m-xxx

ชาย 2.4 มม.

ชาย 2.4 มม.

dc -40 ghz

1.35

โครงสร้างวัสดุเส้นผ่านศูนย์กลาง (มม.)

1

ตัวนำภายใน

เหล็กหุ้มทองแดงชุบเงิน

1.45±0.05

2

ฉนวน

PTFE ที่เป็นของแข็ง

3.99±0.05

3

การป้องกันภายใน

แถบทองแดงชุบเงิน

4.19±0.05

4

การป้องกันด้านนอก

ลวดลวดทองแดงชุบเงิน

4.42±0.05

5

เสื้อแจ็กเกต

เฟ็ป

5.21±0.13

ความถี่ (GHz)

1

5

10

18

26.5

การลดทอน (db\/m)

0.26

0.52

0.76

1.05

1.28

พลัง (W)

800

350

---

100

---

คุณสมบัติทางไฟฟ้าและเครื่องกล

ความถี่ (GHz)

อิมพีแดนซ์ (Ω)

อัตราการส่ง

ความจุ

การป้องกัน

อุณหภูมิการทำงาน

พิสัย

รัศมีการดัดขั้นต่ำ

เกี่ยวกับกลไก

เสถียรภาพของเฟส

26.5

50

80.4%

86 pf\/m

>100dB

-65 องศา ~ +165 องศา

6.35 มม.

10GHz\/3 องศา 18GHz\/5 องศา

แบบจำลองทั่วไปและตัวชี้วัดทางเทคนิค

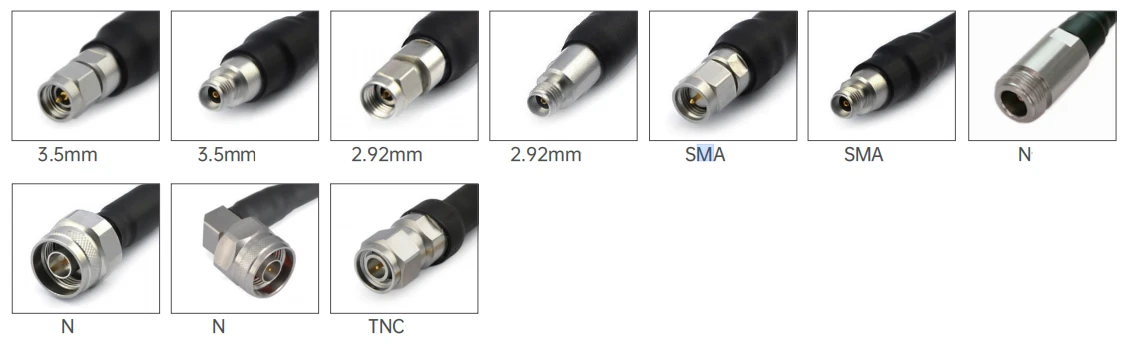

รูปภาพ

Sku

ตัวเชื่อมต่อ 1

ตัวเชื่อมต่อ 2

ความอิสระ

ส่งคืนการสูญเสีย\/vswr

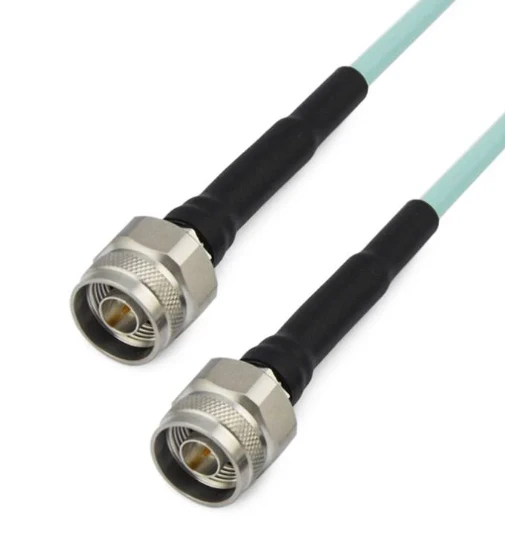

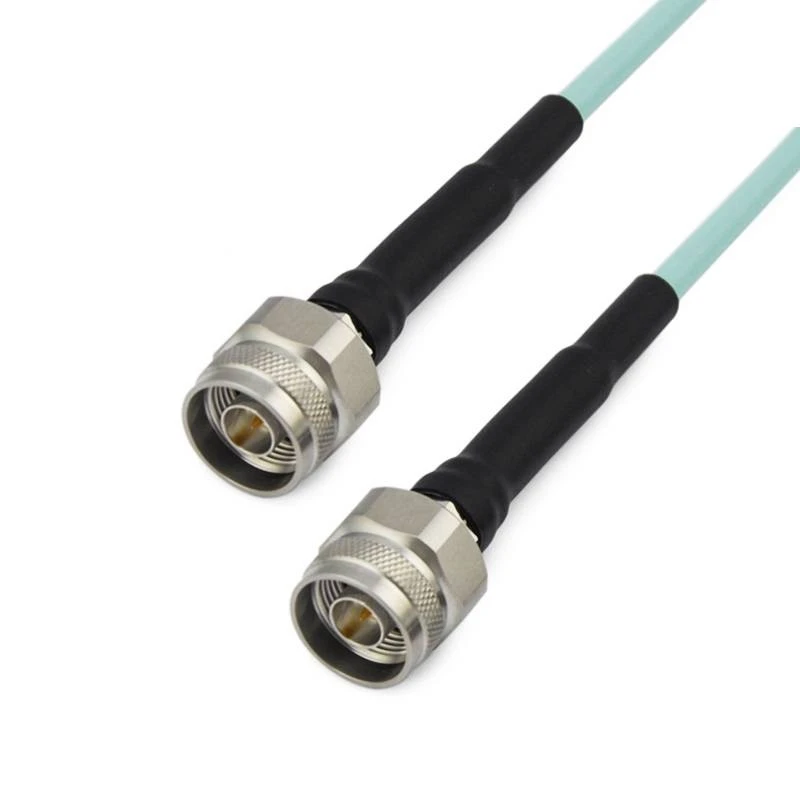

fra 3- nmnm-xxx

n ชาย

n ชาย

dc -18 ghz

1.25

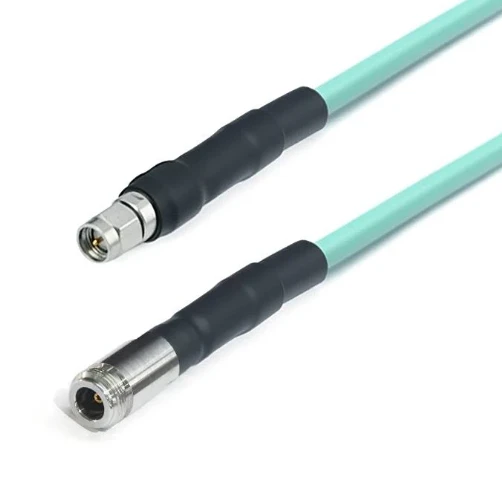

fra 3- nfsmm-xxx

ตัวเมีย

SMA ชาย

dc -18 ghz

1.25

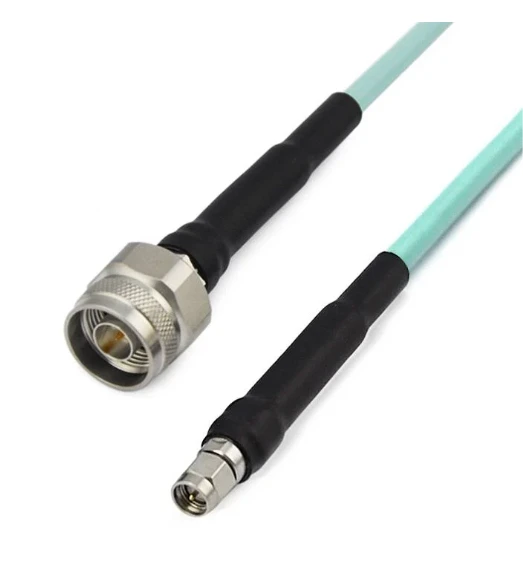

fra 3- nmsmm-xxx

n ชาย

SMA ชาย

dc -18 ghz

1.25

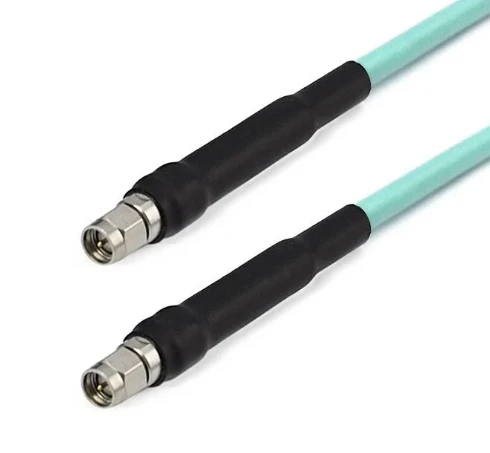

fra 3- smmsmm-xxx

SMA ชาย

SMA ชาย

dc -18 ghz

1.25

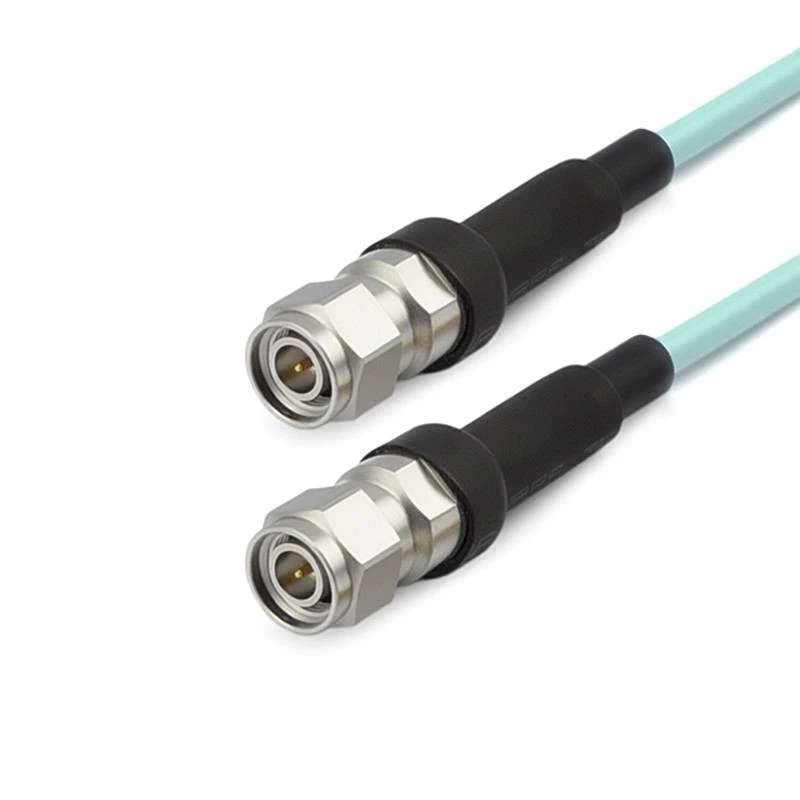

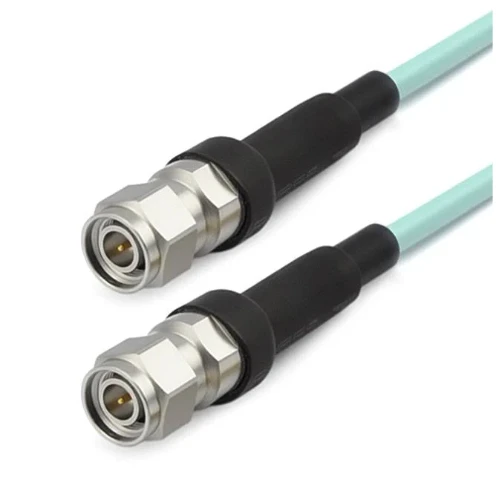

fra 3- tncmtncm-xxx

TNC ชาย

TNC ชาย

dc -18 ghz

1.30
