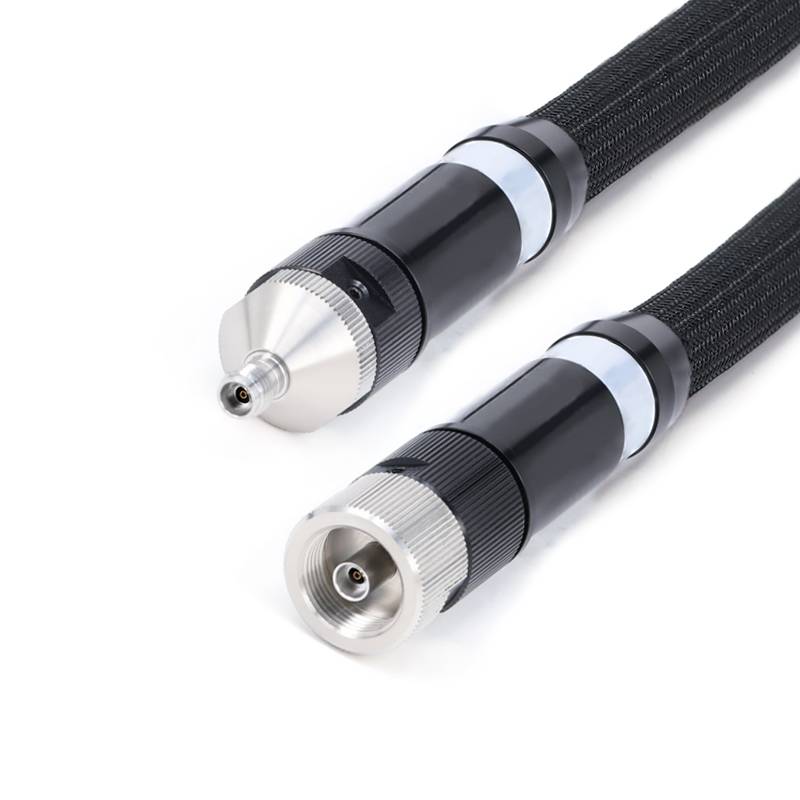

สายทดสอบ VNA

ชุดประกอบสายเคเบิลทดสอบ VNA ของ FlexIrf ได้รับการออกแบบมาเพื่อให้ลูกค้าได้รับค่าการวัดเครือข่ายเวกเตอร์ที่ทำซ้ำได้และแม่นยำ (VNA) .}

ในสถานการณ์การทดสอบของเครื่องวิเคราะห์เครือข่ายเวกเตอร์ (VNAs) ช่องโหว่ของอินเทอร์เฟซโคแอกเซียลที่มีความแม่นยำนั้นเป็นความท้าทายในอุตสาหกรรมมานาน . เมื่อสายทดสอบแบบดั้งเดิมนั้นอยู่ภายใต้การเสียบ/ถอดปลั๊กด้วยความเครียด ความเข้มข้น . สิ่งนี้ส่งผลโดยตรงต่อการทดสอบความถูกต้องและอาจทำให้อุปกรณ์ล้มเหลว .

ขึ้นอยู่กับการจำแนกความถี่มี:

26 . 5GHz 3.5 มม. อินเตอร์เฟสสายเคเบิลประกอบสายเคเบิล 40GHz 2.4 มม., 67GHz 1.85 มม. NMD Assemblies

ชุดประกอบสายเคเบิล NMD ที่เรียกว่าคุณลักษณะการออกแบบตัวยึดเสริมแรงสำหรับอินเทอร์เฟซ . การออกแบบนี้ทำให้มั่นใจได้ว่าความเครียดเชิงกลในระหว่างการใช้งานจะถูกดูดซับโดยส่วนประกอบโครงสร้างเสริมด้านนอกเป็นหลัก

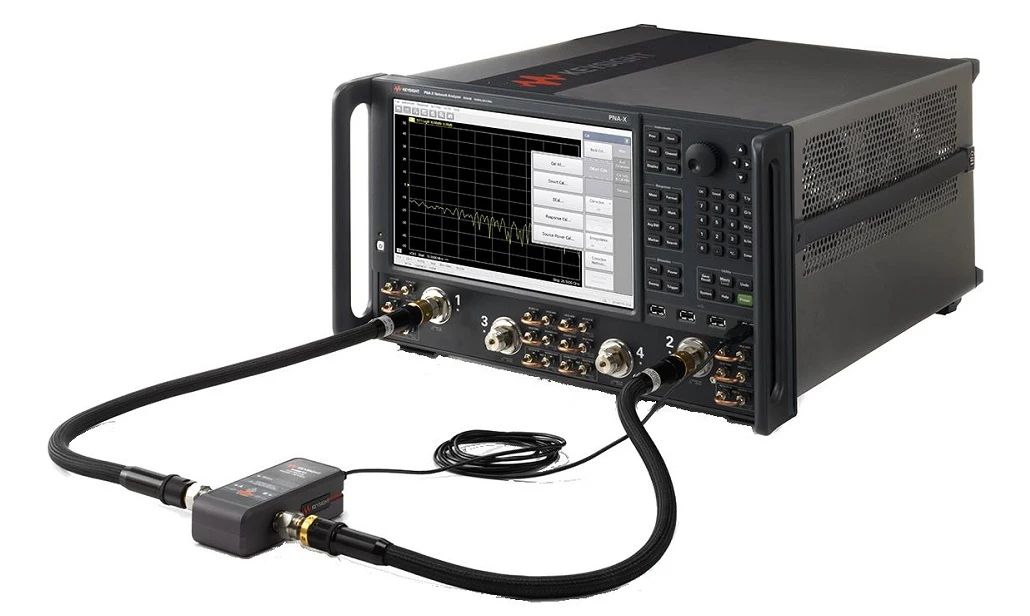

การประกอบสายเคเบิลทดสอบ VNA เป็นสายทดสอบแอมพลิจูดและเฟสที่มีประสิทธิภาพสูงที่ใช้ในการวิเคราะห์เครือข่ายเวกเตอร์ (VNAs) ซึ่งครอบคลุมช่วงความถี่การทำงานของ DC ~ 67GHz . สถานการณ์ .

1. สำหรับชุดสายเคเบิลความยาวแบบกำหนดเองโปรดอย่าลืมทิ้งข้อมูลความยาวของคุณไว้ในหน้าเช็คเอาต์
2. ชุดประกอบสายเคเบิลทั้งหมดสามารถให้กับคู่หรือกลุ่มที่จับคู่เฟส; หากคุณต้องการให้สายเคเบิลจับคู่เฟสโปรดส่งอีเมลถึงเรา: sales@flexirf.com

ประเภทผลิตภัณฑ์



สายทดสอบ VNA

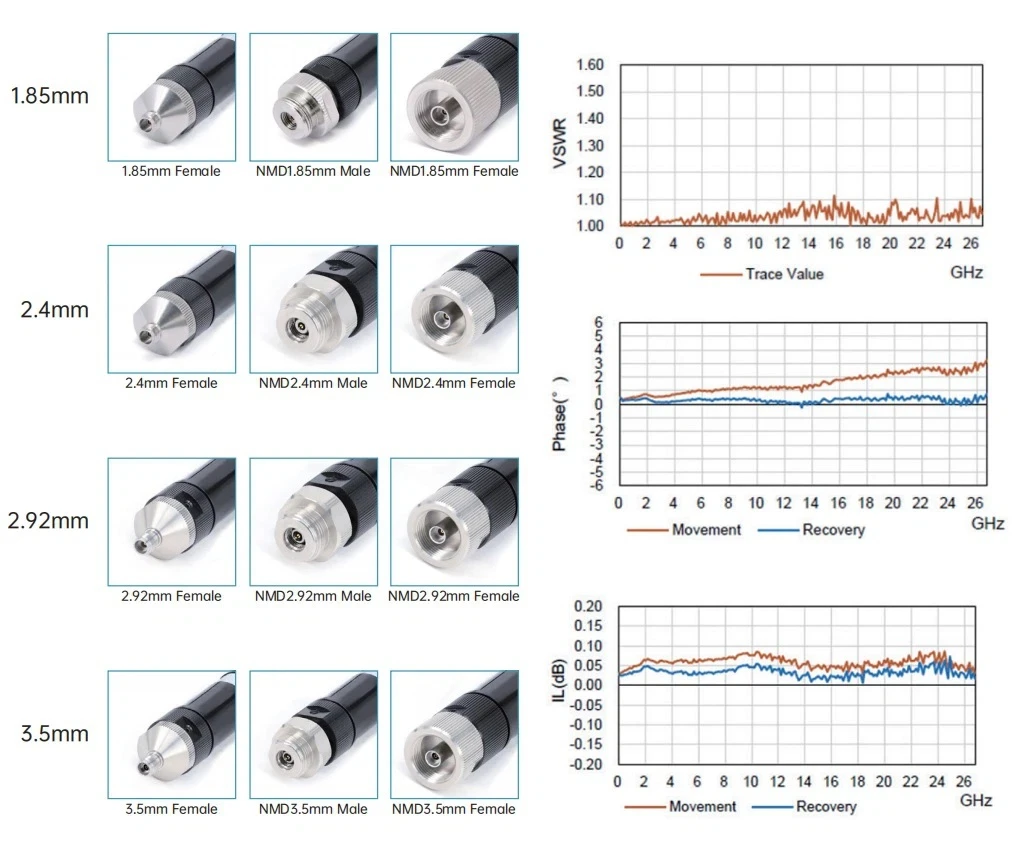

แบบจำลองทั่วไปและตัวชี้วัดทางเทคนิค
รูปภาพ	Sku	ตัวเชื่อมต่อ 1	ตัวเชื่อมต่อ 2	ความอิสระ	ส่งคืนการสูญเสีย/vswr
	vna -35 f35f -630	หญิง NMD 3.5 มม.	หญิง 3.5 มม.	dc -26.5 ghz	1.30
	vna -35 m35f -630	หญิง NMD 3.5 มม.	ชาย 3.5 มม. NMD	dc -26.5 ghz	1.30
	vna -292 f292f -630	หญิง NMD 2.92 มม.	หญิง 2.92 มม.	dc -40 ghz	1.30

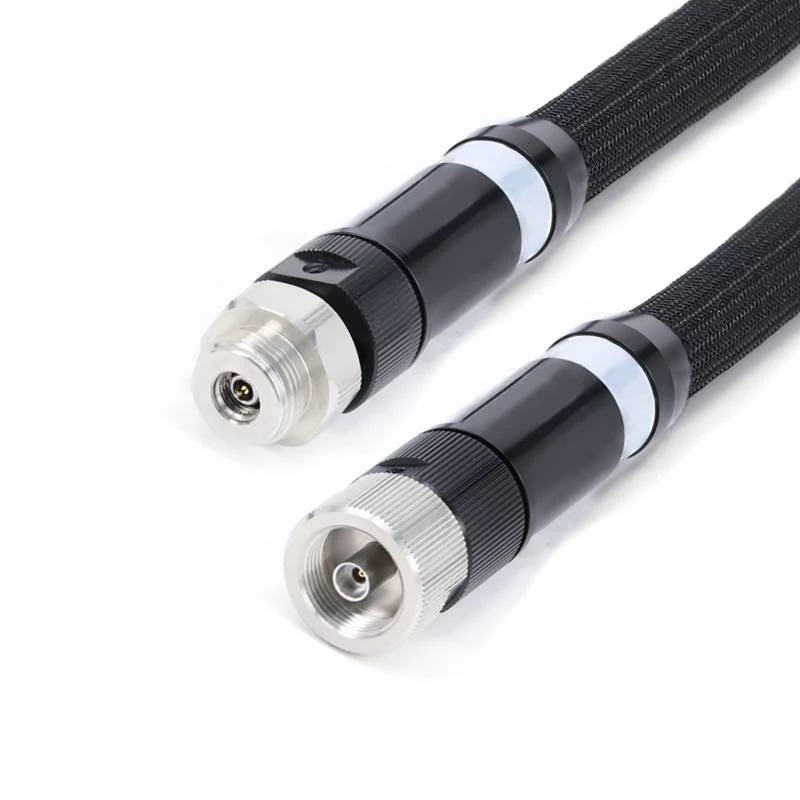

	vna -292 m292f -630	หญิง NMD 2.92 มม.	หญิง NMD 2.92 มม.	dc -40 ghz	1.30
	vna -24 f24f -630	หญิง NMD 2.4 มม.	หญิง 2.4 มม.	dc -40 ghz	1.35
	vna -24 m24f -630	หญิง NMD 2.4 มม.	2.4 มม. NMD ชาย	dc -50 ghz	1.35

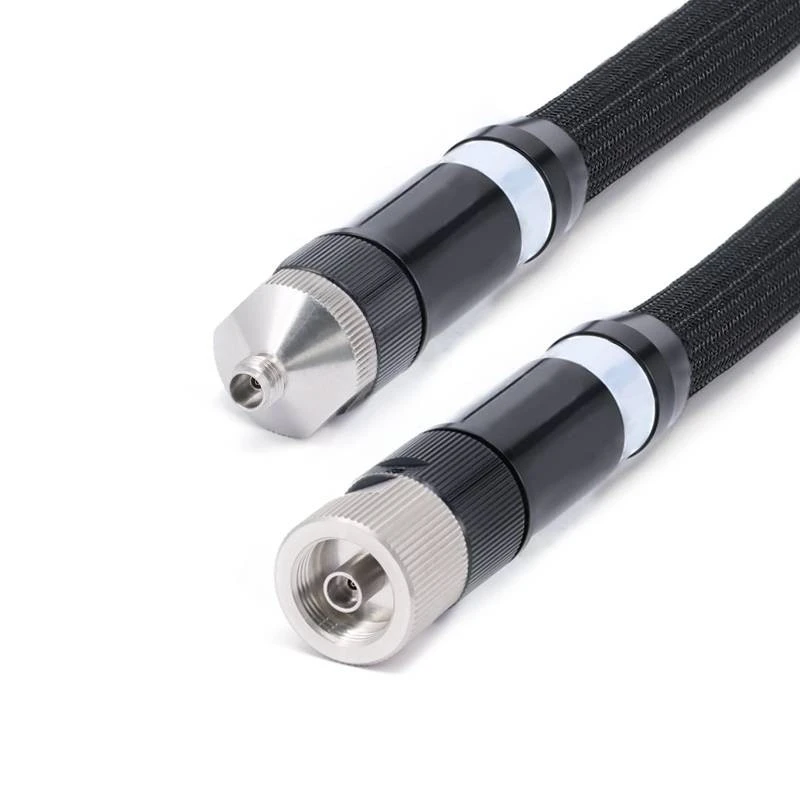

	vna -185 f185f -630	หญิง NMD 1.85 มม.	หญิง 1.85 มม.	dc -67 ghz	1.50

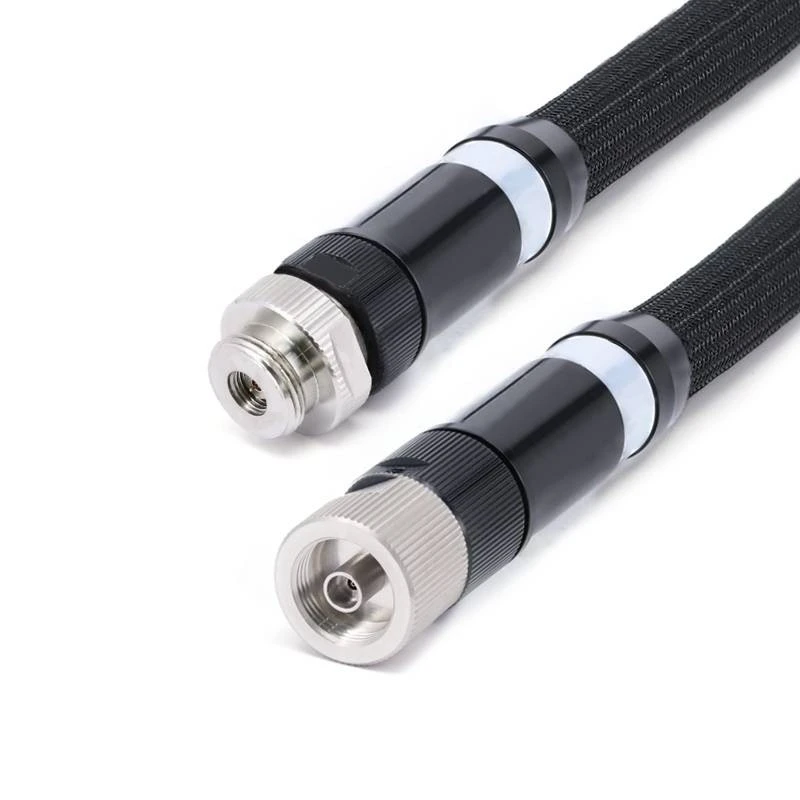

	vna -185 f185m -630	หญิง NMD 1.85 มม.	ชาย NMD 1.85 มม.	dc -67 ghz	1.50
