ทั้งหมดเกี่ยวกับตัวเชื่อมต่อ SMA

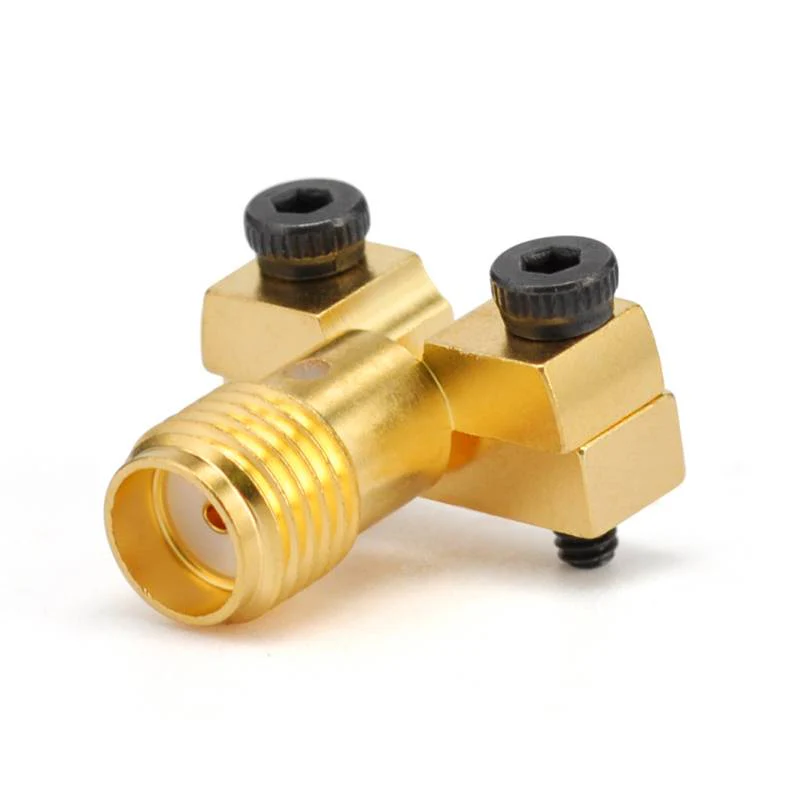

ตัวเชื่อมต่อ SMA เป็นตัวเชื่อมต่อ RF Coaxial ที่ใช้กันอย่างแพร่หลายมีชื่อเสียงในด้านประสิทธิภาพสูงและความเก่งกาจ . มันได้รับการพัฒนาโดย Bendix Scintilla ในปี 1950 และชื่อ "SMA" หมายถึงการเล่นที่หลากหลาย สัญญาณ .



1. คุณสมบัติหลักของตัวเชื่อมต่อ SMA

ขนาด: ตัวเชื่อมต่อ SMA มีโครงสร้างขนาดกะทัดรัดที่มีเส้นผ่านศูนย์กลางตัวนำด้านนอกของ 0 . 141 นิ้วทำให้เหมาะสำหรับการใช้งานที่มีพื้นที่ จำกัด

ช่วงความถี่: โดยทั่วไปแล้วพวกเขาจะทำงานได้มากถึง 18 GHz แม้ว่าเวอร์ชันประสิทธิภาพสูงบางรุ่นสามารถเข้าถึง 26 . 5 GHz หรือสูงกว่า

อิมพีแดนซ์: ตัวเชื่อมต่อ SMA ส่วนใหญ่คือ 50 โอห์มซึ่งเป็นการกำหนดค่ามาตรฐานสำหรับระบบ RF และไมโครเวฟ .

กลไกการมีเพศสัมพันธ์: ใช้การออกแบบการเชื่อมต่อแบบเกลียวด้วย 1/4 นิ้ว, 36 เธรดต่อนิ้ว UNC เธรดทำให้มั่นใจได้ว่าการเชื่อมต่อที่มั่นคงและมั่นคงด้วยความต้านทานการสั่นสะเทือนที่แข็งแกร่ง .}

วัสดุ SMA และกระบวนการบำบัดพื้นผิว

เปลือกหอยมักทำจากทองเหลืองและสแตนเลสและสามารถชุบ (เช่นนิกเกิลทอง) เพื่อเพิ่มความต้านทานการกัดกร่อนและการนำไฟฟ้า .}

ตัวนำกลางอาจเป็นทองแดงทองเหลืองหรือเบริลเลียมทองแดงที่มีพื้นผิวชุบทองเพื่อให้ได้การส่งสัญญาณที่ดีที่สุด .

อัตราส่วนคลื่นแรงดันไฟฟ้ายืน (VSWR): ตัวเชื่อมต่อ SMA คุณภาพสูงมี VSWR ต่ำ (โดยทั่วไปต่ำกว่า 1 . 2: 1 ต่ำกว่า 12 GHz) หมายถึงการส่งสัญญาณที่มีประสิทธิภาพพร้อมการสะท้อนน้อยที่สุด



2. ประเภทของตัวเชื่อมต่อ SMA

ตัวเชื่อมต่อ SMA มาในรูปแบบที่หลากหลายเพื่อให้เหมาะกับแอปพลิเคชันที่แตกต่างกัน:

ตามประเภทพอร์ตพวกเขาสามารถแบ่งออกเป็น: พอร์ตมาตรฐาน SMA, SMA ที่เชื่อมต่ออย่างรวดเร็วและขั้วกลับแบบย้อนกลับ sma .

ตามรูปแบบโครงสร้างพวกเขาสามารถแบ่งออกเป็นประเภทตรงและมุมขวา . ตัวเชื่อมต่อแบบตรงถูกใช้สำหรับการเชื่อมต่อแบบอนุกรมในขณะที่ประเภทมุมขวาเหมาะสำหรับพื้นที่แน่น . 90- การออกแบบการดัด

ตามวิธีการติดตั้งพวกเขาสามารถแบ่งออกเป็นตัวเชื่อมต่อแบบปกติและแผงติดตั้ง . ตัวเชื่อมต่อแผงควบคุมได้รับการออกแบบมาสำหรับการติดตั้งบนแผงควบคุมหรือสิ่งที่แนบมาด้วยประเภทต่าง ๆ เช่น 2- หน้าแปลนหลุม 4-



3. การใช้งานทั่วไปของ SMA

ในฟิลด์โทรคมนาคมตัวเชื่อมต่อ SMA มีการใช้กันอย่างแพร่หลายในสถานีฐานโทรศัพท์มือถือระบบดาวเทียมและอุปกรณ์สื่อสารไร้สาย .

ในอุปกรณ์ทดสอบพวกเขาจะใช้ในอุปกรณ์ทดสอบเช่นออสซิลโลสโคปเครื่องวิเคราะห์เครือข่ายและเครื่องกำเนิดสัญญาณ .}

ในระบบเสาอากาศตัวเชื่อมต่อ SMA มักจะใช้ในการเชื่อมต่อเสาอากาศในระบบไร้สาย .

ในวงจร RF พวกเขาพบได้ในอุปกรณ์ RF จำนวนมากเช่นแอมพลิฟายเออร์ตัวกรองและเครื่องผสม .

หมายเหตุ



4. ความสามารถในการจัดการพลังงาน:

แม้ว่าตัวเชื่อมต่อ SMA นั้นเหมาะสำหรับระบบ RF พลังงานต่ำและกำลังไฟฟ้าปานกลาง แต่อาจไม่เหมาะสำหรับแอปพลิเคชันพลังงานสูง . สำหรับสถานการณ์พลังงานที่สูงขึ้นตัวเชื่อมต่ออื่น ๆ เช่นประเภท N-type หรือ 7/16- อาจเหมาะสมกว่า .}}

ความทนทานเชิงกล: เมื่อเปรียบเทียบกับตัวเชื่อมต่อที่มีขนาดใหญ่กว่าตัวเชื่อมต่อ SMA นั้นค่อนข้างบอบบางโดยเฉพาะอย่างยิ่งในแง่ของการจัดตำแหน่ง PIN และทนต่อความเครียดเชิงกล . ดังนั้นควรใช้ความระมัดระวังเป็นพิเศษในระหว่างการจัดการและการติดตั้ง .}



ความเข้ากันได้: เมื่อเลือกตัวเชื่อมต่อ SMA ให้แน่ใจว่าตัวเชื่อมต่อชายและหญิงตรงกับขนาดของเธรดและอิมพีแดนซ์เพื่อให้แน่ใจว่าการเชื่อมต่อที่ดี . พวกเขายังสามารถเชื่อมต่อกับพอร์ต 2 . 92 มม. และ 3.5 มม.
