ทำไม 0 db attenuators จึงมีอยู่?



วิศวกร RF หลายคนอาจไม่ได้ตระหนักถึงการมีอยู่ของ {{0}} db attenuators . เมื่อมองแวบแรก 0db attenuators สามารถดูได้อย่างง่าย ๆ การลดทอน . นี่คือรายละเอียดรายละเอียดของการใช้งานหลักของพวกเขา:



1. การจับคู่ความต้านทาน
หนึ่งในบทบาทที่สำคัญที่สุดของ 0 db attenuators คือเพื่อให้แน่ใจว่าความสอดคล้องของความต้านทานในระบบความถี่อิเล็กทรอนิกส์และคลื่นวิทยุ (RF) .

ระบบอิเล็กทรอนิกส์จำนวนมาก (เช่นเครื่องส่งสัญญาณ RF, เสาอากาศและอุปกรณ์ทดสอบ) ได้รับการออกแบบให้ทำงานกับอิมพีแดนซ์ลักษณะเฉพาะ (โดยทั่วไปคือ50Ωหรือ75Ω) . ความต้านทานที่ไม่ตรงกันระหว่างส่วนประกอบที่เชื่อมต่ออาจทำให้เกิดการสะท้อนสัญญาณ แม่นยำ, ความต้านทานมาตรฐาน (e . g ., 50Ω) ที่พอร์ตอินพุตและเอาต์พุตของพวกเขา . เมื่อแทรกระหว่างส่วนประกอบที่ไม่ตรงกัน



2. การปรับตัวเชิงกล/อินเตอร์เฟส

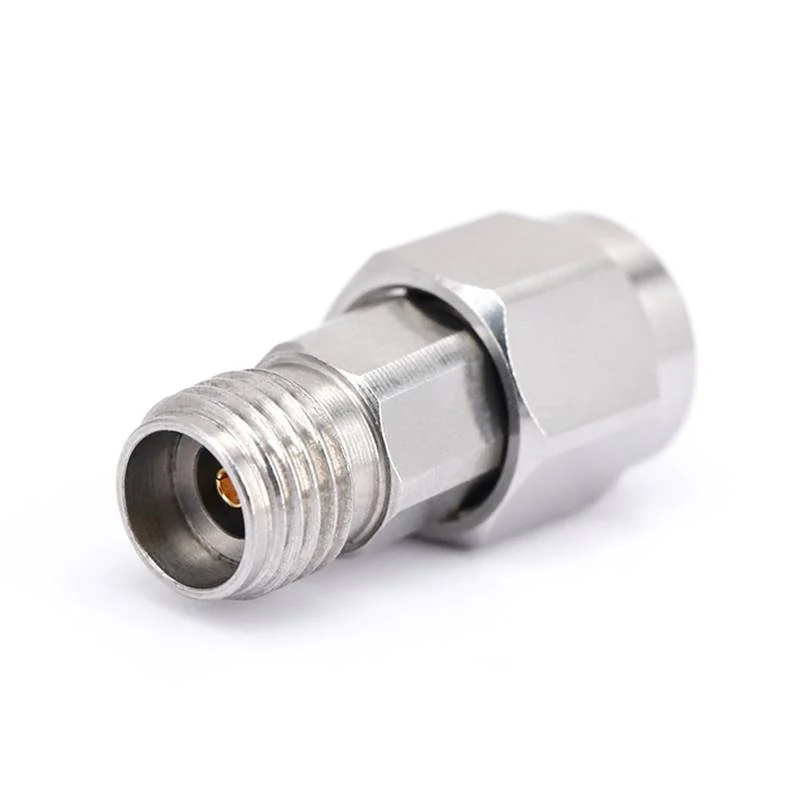

ในระบบที่ซับซ้อนส่วนประกอบมักจะใช้ตัวเชื่อมต่อประเภทต่าง ๆ (เช่น SMA, N-type, BNC) หรือรูปแบบทางกายภาพ . 0 dB attenuators มักใช้เป็นอะแดปเตอร์เพื่อแก้ไขความไม่ลงรอยกันเหล่านี้ .}}



3. อ้างอิงการสอบเทียบและการทดสอบ
ใน RF, ไมโครเวฟและการทดสอบทางแสงความแม่นยำเป็นสิ่งสำคัญ . 0 dB attenuators ทำหน้าที่เป็นเครื่องมือการสอบเทียบที่มีค่าและจุดอ้างอิง: พวกเขาทำหน้าที่เป็น "มาตรฐานที่รู้จัก" ในการตั้งค่าการทดสอบ .}



4. เส้นทางความสอดคล้องของสัญญาณ
ในระบบที่ข้อกำหนดการลดทอนการเปลี่ยนแปลงแบบไดนามิก (เช่นเครือข่ายการสื่อสารหรือระบบเรดาร์), 0 dB attenuators สามารถรักษาความสม่ำเสมอเชิงกลและไฟฟ้าในห่วงโซ่สัญญาณ:



ตัวอย่างเช่นระบบอาจสลับระหว่างการใช้ตัวลดทอน 5 เดซิเบล (เพื่อลดสัญญาณที่แข็งแกร่ง) และไม่ต้องลดทอน (เพื่อจัดการกับสัญญาณที่อ่อนแอ) . การแทรก 0 dB attenuator เมื่อไม่จำเป็นต้องใช้การลดลง การเปลี่ยนแปลงของเฟสสัญญาณการหน่วงเวลาหรือความต้านทานที่อาจรบกวนประสิทธิภาพของระบบ .



5. การแยกและการป้องกัน
แม้ว่าพวกเขาจะไม่ลดความกว้างของสัญญาณ 0 db attenuators มักจะรวมเข้ากับคุณสมบัติการออกแบบที่ให้การแยกทางไฟฟ้าหรือการป้องกัน: พวกเขาสามารถบัฟเฟอร์ส่วนประกอบที่อ่อนไหว เครือข่ายความต้านทาน) อาจทำให้สัญญาณชั่วคราวหรือป้องกันพลังงานย้อนกลับที่เป็นอันตรายจากการทำลายอุปกรณ์ต้นน้ำ . ในระบบความถี่สูงแม้จะไม่มีการลดทอน



ตัวอย่างแอปพลิเคชัน

ระบบสื่อสาร RF: A 0 dB attenuator ระหว่างตัวรับส่งสัญญาณและเสาอากาศทำให้มั่นใจได้ถึงการจับคู่อิมพีแดนซ์50Ω, เพิ่มการส่งพลังงานสูงสุด .

ห้องปฏิบัติการทดสอบ: A 0 dB attenuator (SMA-to-BNC) ใช้เพื่อเชื่อมต่อเครื่องกำเนิดสัญญาณและออสซิลโลสโคปทำหน้าที่เป็นทั้งอะแดปเตอร์อินเตอร์เฟสและการอ้างอิงการสอบเทียบ .}

การออกอากาศ: ในระบบวิดีโอ, 75Ω 0 db attenuators จับคู่สายโคแอกเซียลกับแอมป์ป้องกันการสะท้อนสัญญาณที่ทำให้เกิดผีหรือบิดเบือน .}



โดยสรุป 0 db attenuators ไม่ได้ "ไร้ประโยชน์"-พวกเขาเป็นส่วนประกอบที่หลากหลายที่แก้ปัญหาความท้าทายทางวิศวกรรมที่สำคัญที่เกี่ยวข้องกับอิมพีแดนซ์การเชื่อมต่อการสอบเทียบและความมั่นคงของระบบ
