ประเภทของสาเหตุที่ RF attenuators มีอินพุตเพศชายและเอาต์พุตตัวเมีย?

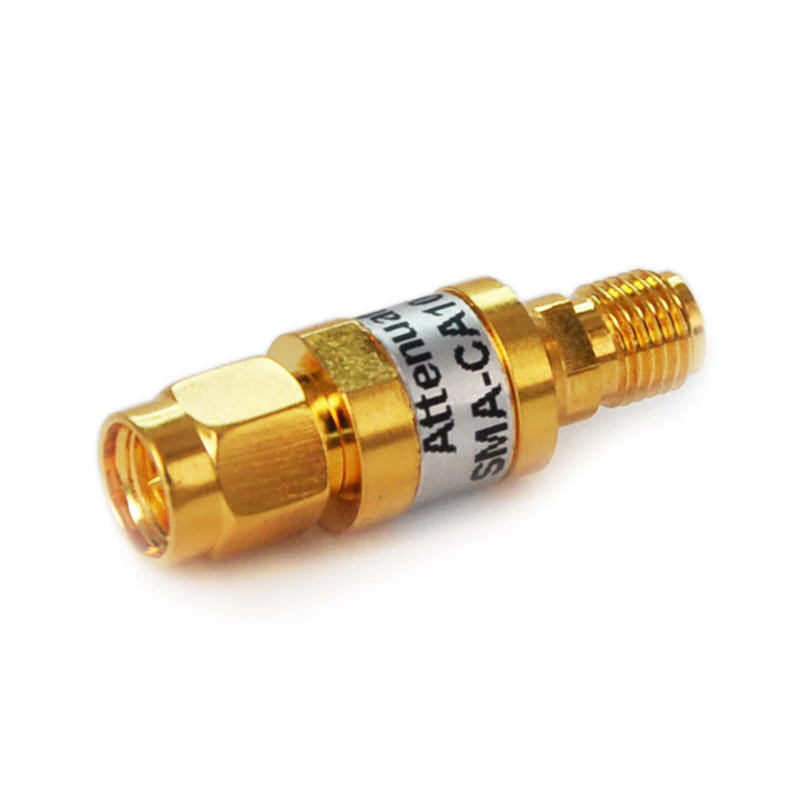

ฟังก์ชั่นหลักของตัวลดทอนความถี่วิทยุ (RF) คือการลดพลังงานของสัญญาณและมักจะเชื่อมต่อโดยตรงกับแหล่งสัญญาณเช่นเครื่องกำเนิดไฟฟ้า RF และเครื่องขยายเสียง โดยทั่วไปแล้ว RF attenuators ใช้การออกแบบที่มีขั้วต่อชายสำหรับอินพุตและตัวเชื่อมต่อหญิงสำหรับเอาต์พุตซึ่งเกี่ยวข้องกับปัจจัยต่าง ๆ เช่นความเสถียรการเชื่อมต่อความเข้ากันได้มาตรฐานอุตสาหกรรมและการป้องกันความเสียหาย รายละเอียดมีดังนี้:

1. ความเสถียรในการเชื่อมต่อ
ตัวเชื่อมต่อชายมักจะมีโครงสร้างประเภทพินในขณะที่ตัวเชื่อมต่อหญิงมีโครงสร้างแจ็ค - ประเภท วิธีการเชื่อมต่อชาย - หญิงนี้สามารถให้เอฟเฟกต์การเชื่อมต่อที่ค่อนข้างเสถียร พินของขั้วต่อตัวผู้สามารถฝังได้ดีในแจ็คของขั้วต่อเพศหญิงและมันไม่ง่ายที่จะคลายเนื่องจากแรงภายนอกดังนั้นจึงมั่นใจได้ถึงความเสถียรของการส่งสัญญาณ RF และลดการลดทอนสัญญาณและการแทรกแซงที่เกิดจากการสัมผัสที่ไม่ดี

2. ความเข้ากันได้และมาตรฐานของอุปกรณ์อุตสาหกรรม
ในฟิลด์ RF แหล่งสัญญาณมักจะติดตั้งตัวเชื่อมต่อหญิง (เช่นเครื่องมือ RF และแอมพลิฟายเออร์) หาก attenuator มีอินพุตเพศชายสามารถแทรกโดยตรงลงในแหล่งสัญญาณโดยไม่ต้องใช้อะแดปเตอร์เพิ่มเติมซึ่งจะช่วยลดการสูญเสียการเชื่อมต่อให้น้อยที่สุด
สายเคเบิล RF มักจะมีขั้วต่อชายที่ปลายด้านหนึ่งและขั้วต่อหญิงที่ปลายอีกด้าน ในฐานะอุปกรณ์ระดับกลางตัวลดทอนจะต้องปฏิบัติตามมาตรฐานเหล่านี้
ดังนั้นตัวลดทอนที่มีอินพุตตัวผู้สามารถเชื่อมต่อโดยตรงกับปลายเอาต์พุตหญิงของแหล่งสัญญาณและปลายเอาต์พุตของผู้หญิงสามารถเชื่อมต่อกับอุปกรณ์ RF อื่น ๆ ได้อย่างง่ายดาย

3. ป้องกันอุปกรณ์ทดสอบ RF
การใช้งานร่วมกันของ RF attenuators คือการปกป้องอุปกรณ์รับที่ละเอียดอ่อนจากสัญญาณพลังงานสูง นอกจากนี้สำหรับตัวลดทอนบางตัวที่มีความแม่นยำสูงการปกป้องตัวเชื่อมต่อเอาท์พุทจะช่วยให้มั่นใจได้ว่าเสถียรภาพของสัญญาณส่งออกและความแม่นยำของการลดทอน

ลดขั้วต่อเพิ่มเติมและปรับปรุงความสมบูรณ์ของสัญญาณ
หาก attenuator ได้รับการออกแบบด้วยตัวเชื่อมต่อหญิงสำหรับทั้งอินพุตและเอาท์พุทผู้ใช้จะต้องใช้อะแดปเตอร์ตัวผู้เพิ่มเติมเพื่อเชื่อมต่อกับแหล่งสัญญาณ:

4. อะแดปเตอร์เพิ่มเติมจะแนะนำการสูญเสียการแทรก

จุดเชื่อมต่อมากเกินไปอาจเพิ่มการสะท้อนสัญญาณและอัตราส่วนคลื่นแรงดันไฟฟ้า (VSWR)

การเชื่อมต่อที่หลวมอาจส่งผลต่อความแม่นยำในการวัด อย่างไรก็ตามตัวลดทอนที่มีอินพุตตัวผู้และเอาต์พุตตัวเมียสามารถเชื่อมต่อโดยตรงลดความต้องการอะแดปเตอร์เพิ่มเติมและปรับปรุงความน่าเชื่อถือของระบบ

5. ฟิลด์แอปพลิเคชัน

เครือข่ายการจับคู่เสาอากาศ

ระบบสื่อสารไร้สายสำหรับการควบคุมพลังงาน

ระบบเรดาร์และไมโครเวฟ

การทดสอบลิงก์ RF

ในแอพพลิเคชั่นเหล่านี้อุปกรณ์ RF มักจะเป็นไปตามข้อกำหนดของขั้วต่อหญิงที่ได้มาตรฐานและสายเคเบิล RF มักจะมีขั้วต่อชายที่ปลายด้านหนึ่งและขั้วต่อหญิงที่ปลายอีกด้านหนึ่ง การออกแบบตัวลดทอนด้วยอินพุตตัวผู้และเอาต์พุตตัวเมียทำให้สามารถปรับตัวได้และเข้ากันได้มากขึ้น
