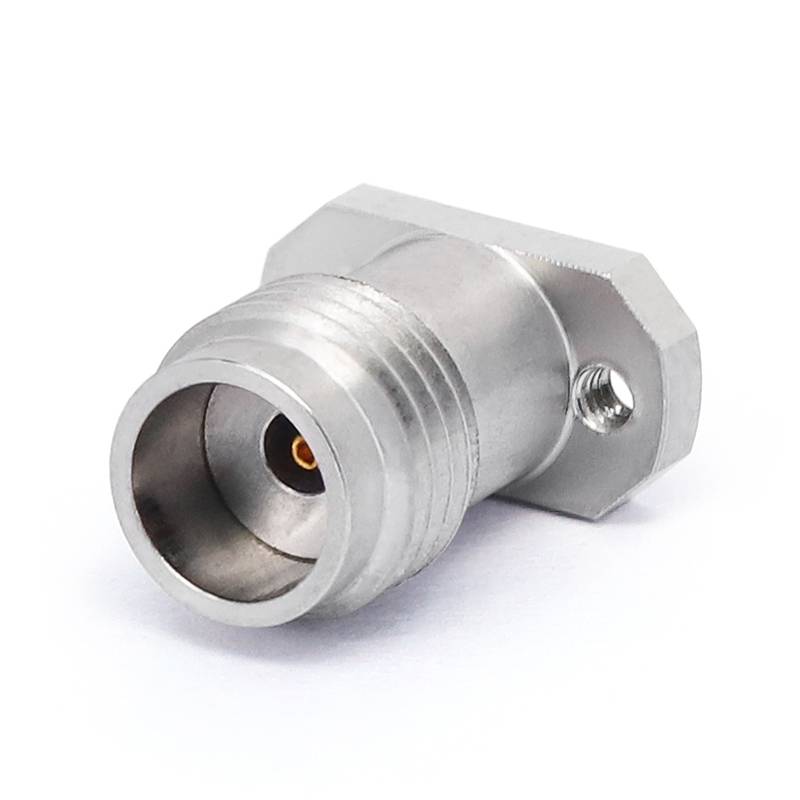

ตัวเชื่อมต่อที่เปลี่ยนได้จากฟิลด์
ตัวเชื่อมต่อโคแอกเซียลที่เปลี่ยนได้ RF เป็นส่วนประกอบสำคัญของระบบ RF . พวกมันได้รับการออกแบบมาโดยเฉพาะสำหรับการติดตั้งและการเปลี่ยนในสถานที่ . ไม่จำเป็นต้องมีการบัดกรี สามารถแก้ไขได้ด้วยสกรูซึ่งทำให้กระบวนการบำรุงรักษาง่ายขึ้น . แม้ในสภาวะที่รุนแรงตัวเชื่อมต่อเหล่านี้สามารถรักษาความสมบูรณ์ของสัญญาณได้อย่างน่าทึ่ง .
คำอธิบาย
การแนะนำผลิตภัณฑ์
ตัวเชื่อมต่อโคแอกเซียลที่เปลี่ยนได้ RF เป็นส่วนประกอบสำคัญของระบบ RF . พวกมันได้รับการออกแบบมาโดยเฉพาะสำหรับการติดตั้งและการเปลี่ยนในสถานที่ . ไม่จำเป็นต้องมีการบัดกรี พวกเขาสามารถแก้ไขได้ด้วยสกรูซึ่งทำให้กระบวนการบำรุงรักษาง่ายขึ้น . แม้ในสภาวะที่รุนแรงตัวเชื่อมต่อเหล่านี้สามารถรักษาความสมบูรณ์ของสัญญาณได้อย่างน่าทึ่ง . ในวงจร RF พวกเขาเปิดใช้งานการเปลี่ยนส่วนประกอบที่เสียหายอย่างรวดเร็ว ใช้งานลดความซับซ้อนของการติดตั้ง .
โดยรวมแล้วตัวเชื่อมต่อโคแอกเซียลที่เปลี่ยนได้จากสนาม RF ช่วยเพิ่มความยืดหยุ่นและความน่าเชื่อถือของระบบและลดค่าใช้จ่ายในการบำรุงรักษาระยะยาว . ประเภทพอร์ตตัวเชื่อมต่อรวมถึงตัวเลือกต่าง ๆ เช่น SMA, 2 . 92 มม., 2 {{8} 4 มม., 1.85 มม.
รูปแบบผลิตภัณฑ์ผลิตภัณฑ์

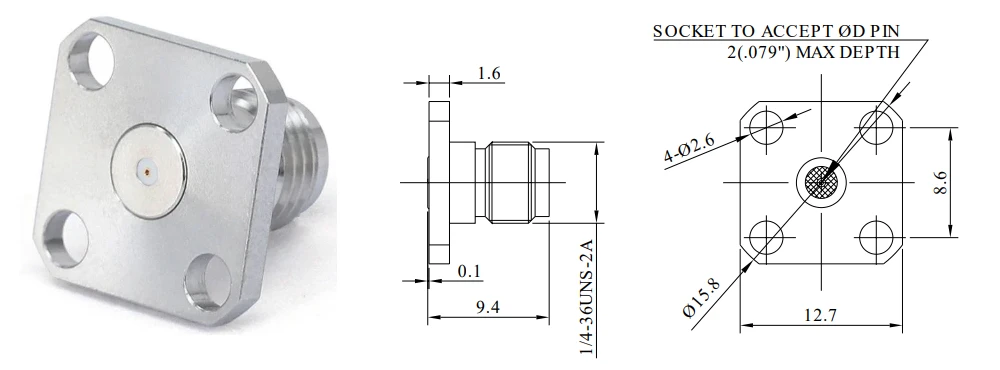

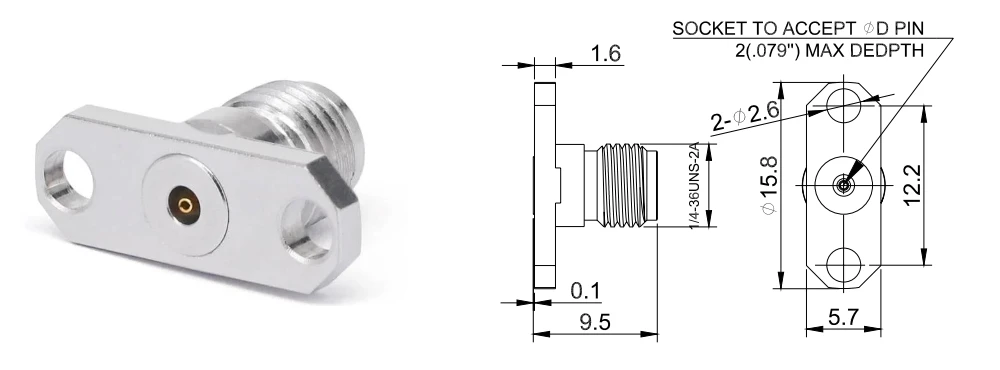

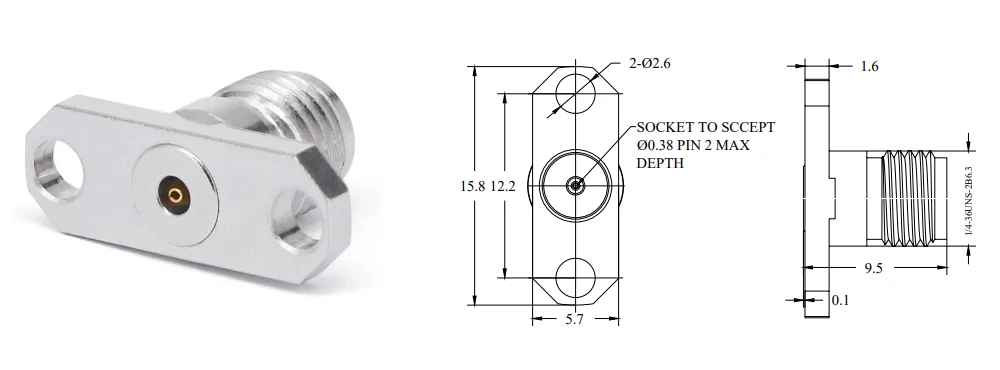

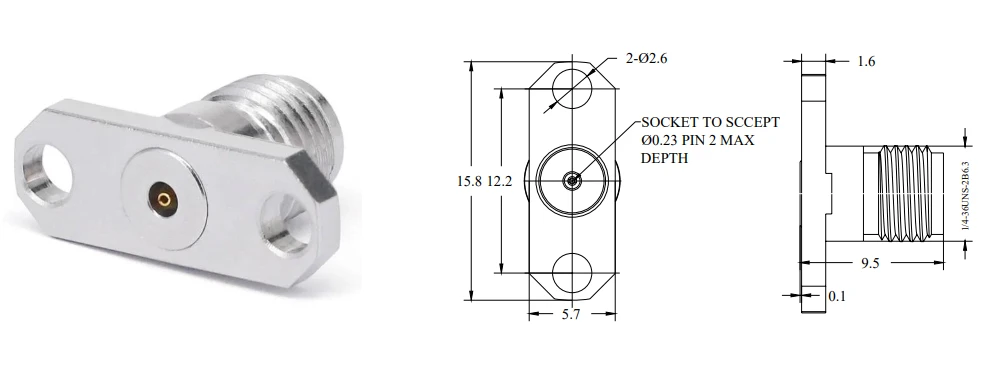

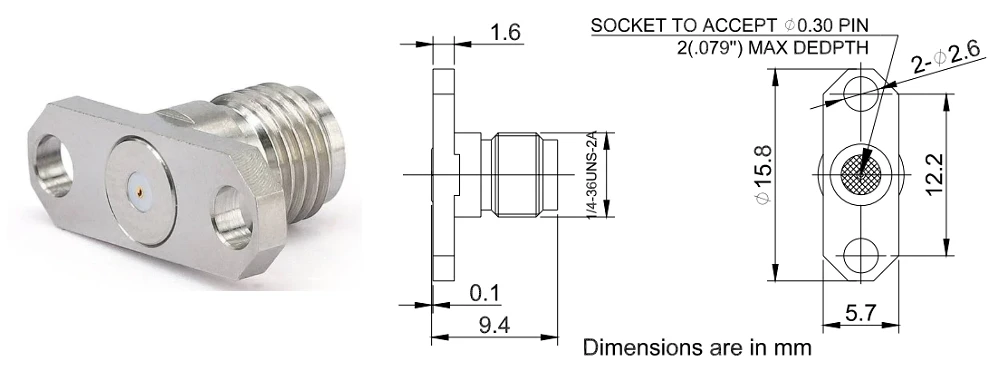

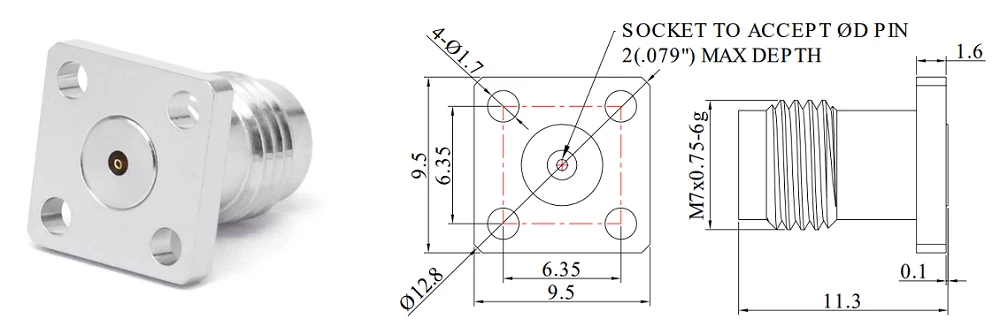

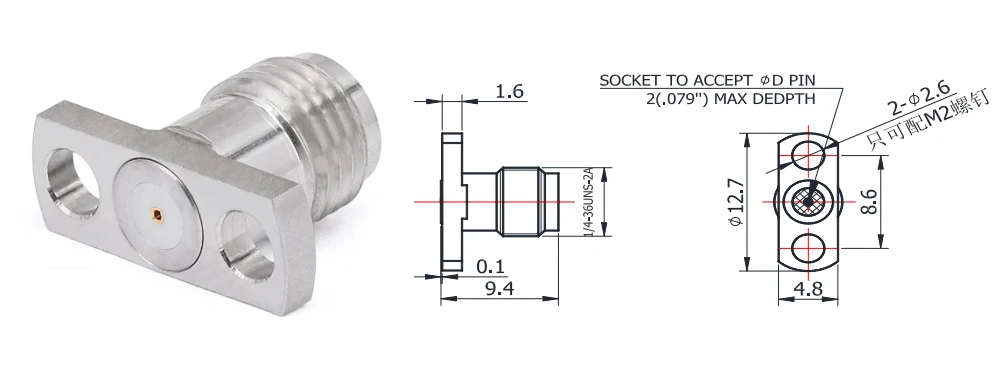

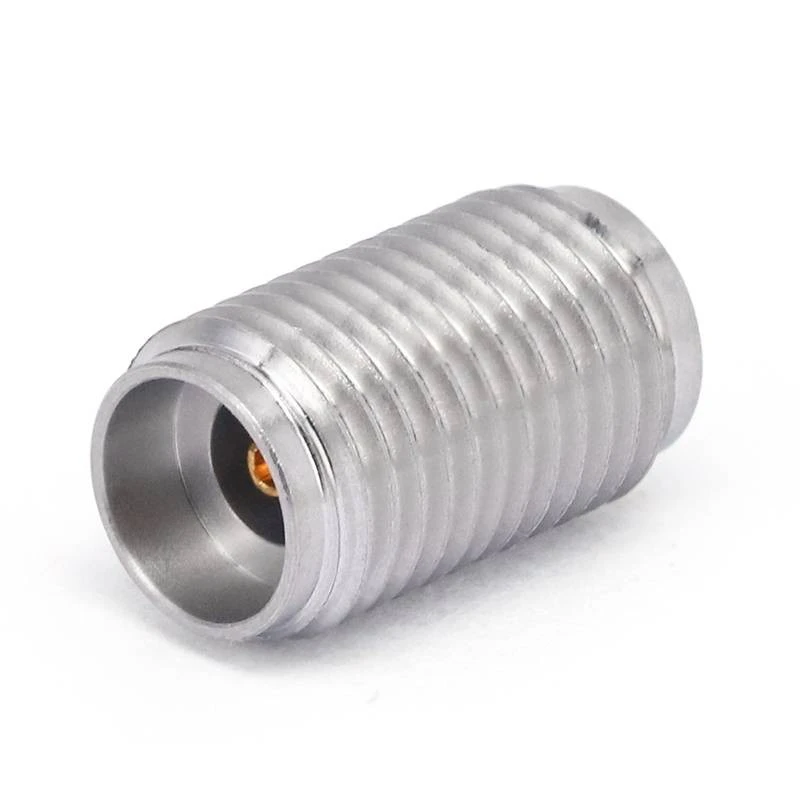

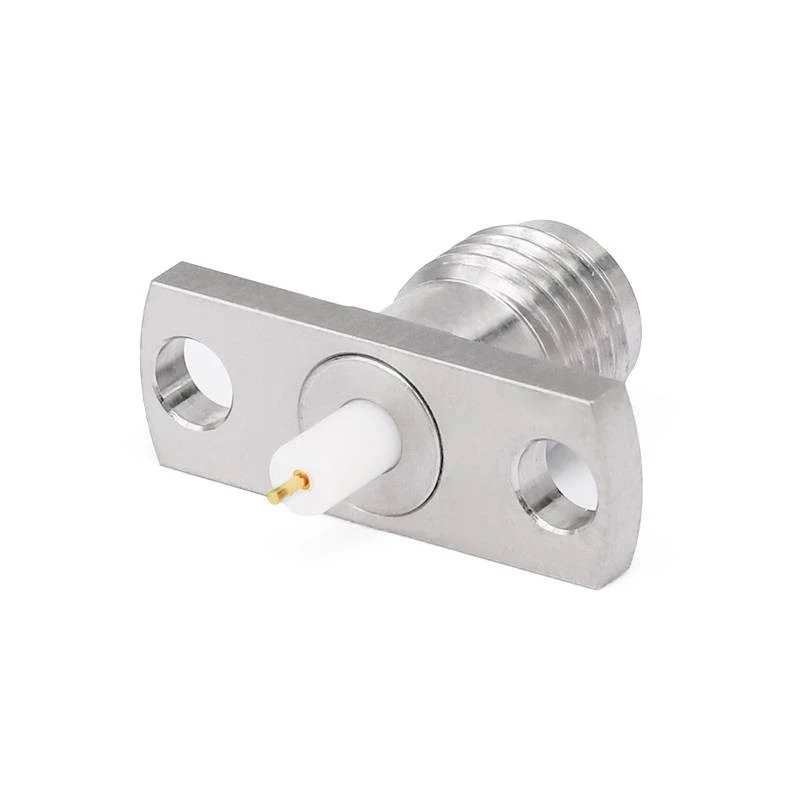

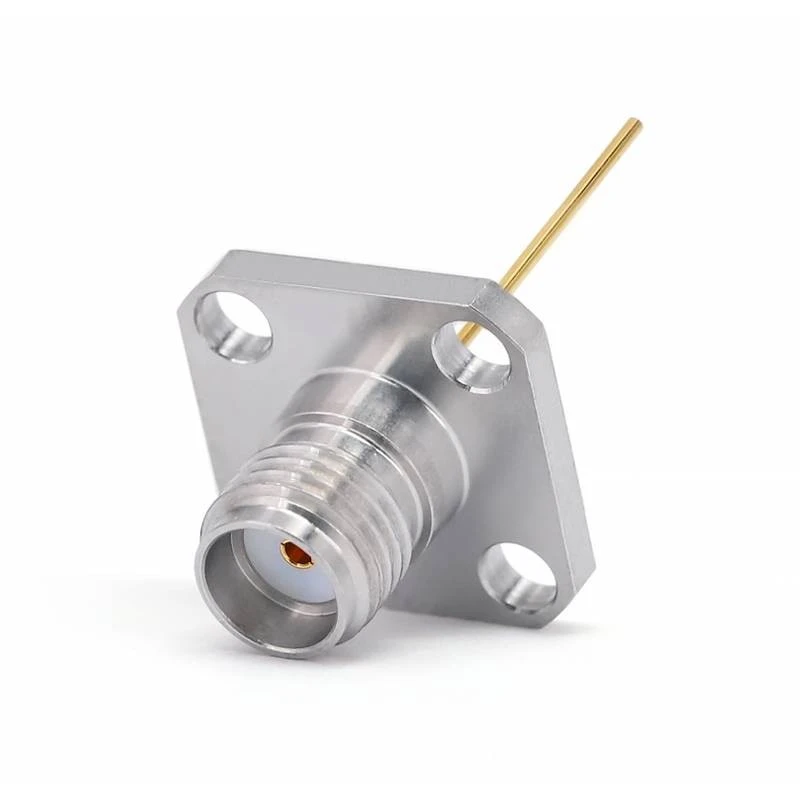

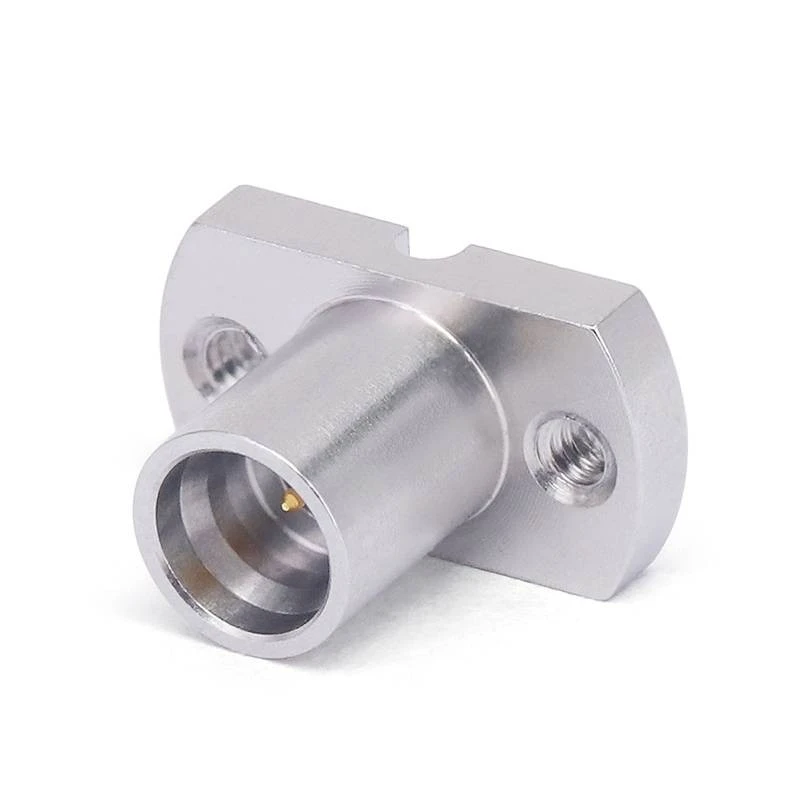

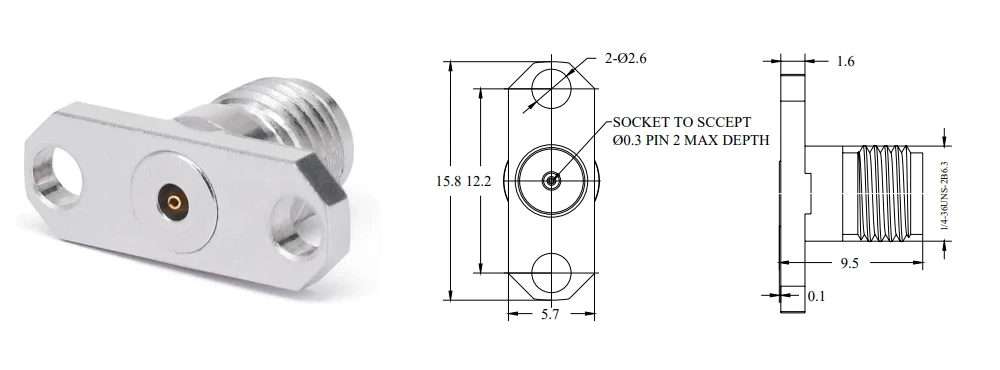

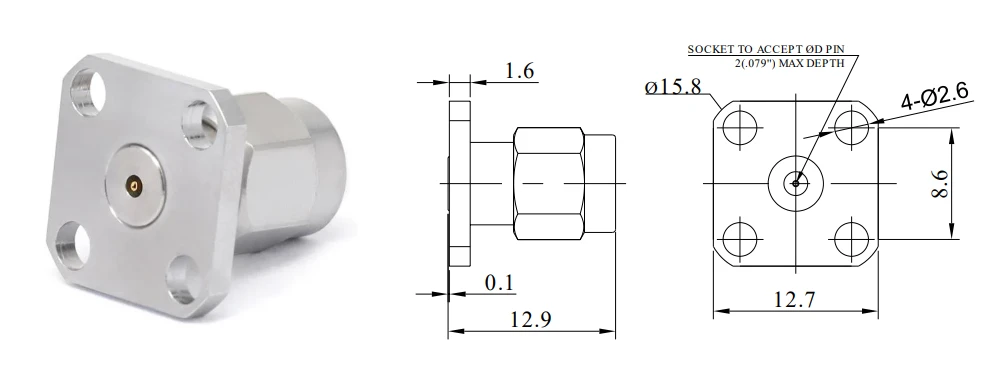

ตัวเชื่อมต่อโคแอกเซียลที่เปลี่ยนได้จากสนามมีรูปแบบร่างกายสี่ประเภทเช่นตรงหน้าแปลน 4 รู, แบบฝังตัวเต็มเกลียว, หน้าแปลน 2hole . ตัวเชื่อมต่อนี้มีร่างกายสแตนเลสและทำให้เกิดการสูญเสียไมโครเวฟที่ยอดเยี่ยม
แอปพลิเคชันผลิตภัณฑ์
ขั้วต่อโคแอกเซียลที่เปลี่ยนได้ RF ใช้ในการเชื่อมต่อวงจร RF ของเสาอากาศโมดูล RF ตัวกรองอุปกรณ์นำทางระบบเรดาร์ ฯลฯ . พวกเขาอาจเผชิญกับสภาพอากาศที่รุนแรง
คำถามที่พบบ่อย
ข้อมูลข้อกำหนดผลิตภัณฑ์
|
การกำหนดค่า |
|
|
ประเภทตัวเชื่อมต่อ |
SMA/2.92 มม./2.4 มม./1.85 มม./GPO |
|
ความต้านทานต่อตัวเชื่อมต่อ |
50 โอห์ม |
|
ขั้วต่อ |
มาตรฐาน |
|
วิธีการติดตั้งตัวเชื่อมต่อ |
ตรง/ 2 หน้าแปลนหลุม/ 4 หลุม |
|
วิธีการแนบ |
ติดต่อ |
|
ข้อมูลวัสดุ |
|
|
การติดต่อศูนย์ |
ลูกบาศก์ |
|
การติดต่อด้านนอก |
สแตนเลส |
|
ร่างกาย |
สแตนเลส |
|
อิเล็กทริก |
pei/ptfe |
|
ข้อมูลสิ่งแวดล้อม |
|
|
ช่วงอุณหภูมิ |
-55 องศาถึง +165 องศา |
|
2011/65/EU (ROHS) |
เป็นไปได้ |
ประเภทผลิตภัณฑ์

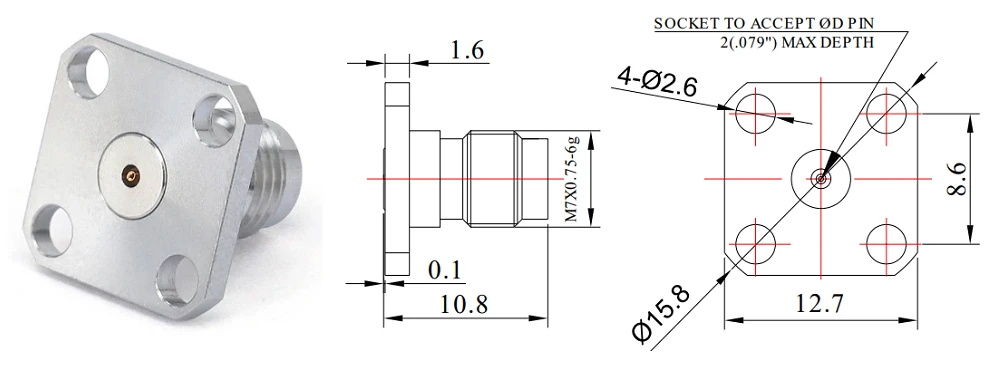

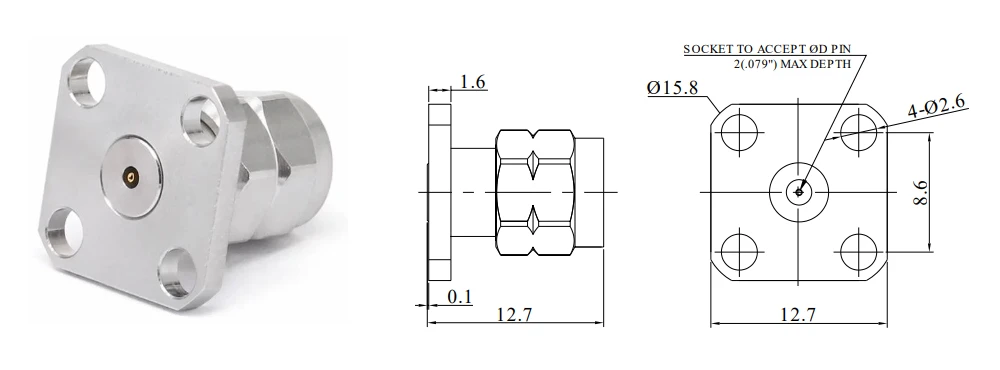

| ตัวเชื่อมต่อแบบเปลี่ยนได้ SMA Field |
|
Sku |
ความถี่ |
VSWR |
การจับคู่พิน |
|
fr 2- sma-kfd0151 |
dc - 26.5 ghz |
1.15 |
0.51 มม. |
|
Sku |
ความถี่ |
VSWR |
การจับคู่พิน |
|
fr 2- sma-kfd0138 |
dc - 26.5 ghz |
1.15 |
0.38 มม. |
|
Sku |
ความถี่ |
VSWR |
การจับคู่พิน |
|
fr 2- sma-kfd0151 |
dc - 26.5 ghz |
1.15 |
0.51 มม. |
|
Sku |
ความถี่ |
VSWR |
การจับคู่พิน |
|
fr 2- sma-kfd0138 |
dc - 26.5 ghz |
1.15 |
0.38 มม. |
|
Sku |
ความถี่ |
VSWR |
การจับคู่พิน |
|
fr 2- sma-kfd0130 |
dc - 26.5 ghz |
1.15 |
0.30 มม. |
|
Sku |
ความถี่ |
VSWR |
การจับคู่พิน |
|
fr 2- sma-kfd0230 |
dc - 26.5 ghz |
1.15 |
0.30 มม. |
|
Sku |
ความถี่ |
VSWR |
การจับคู่พิน |
|
fr 2- sma-kfd0251 |
dc - 26.5 ghz |
1.15 |
0.51 มม. |
|
Sku |
ความถี่ |
VSWR |
การจับคู่พิน |
|
fr 2- sma-kfd0430 |
dc - 26.5 ghz |
1.15 |
0.30 มม. |
|
Sku |
ความถี่ |
VSWR |
การจับคู่พิน |
|
fr 2- sma-kfd0451 |
dc - 26.5 ghz |
1.15 |
0.51 มม. |
|
Sku |
ความถี่ |
VSWR |
การจับคู่พิน |
|
fr 2- sma-kfd0438 |
dc - 26.5 ghz |
1.15 |
0.38 มม. |
|
Sku |
ความถี่ |
VSWR |
การจับคู่พิน |
|
fr 2- sma-kfd0751 |
dc - 26.5 ghz |
1.15 |
0.51 มม. |
|
Sku |
ความถี่ |
VSWR |
การจับคู่พิน |
|
fr 2- sma-kfd0730 |
dc - 26.5 ghz |
1.15 |
0.30 มม. |
|
Sku |
ความถี่ |
VSWR |
การจับคู่พิน |
|
fr 2- sma-kfd0751 |
dc - 26.5 ghz |
1.15 |
0.51 มม. |

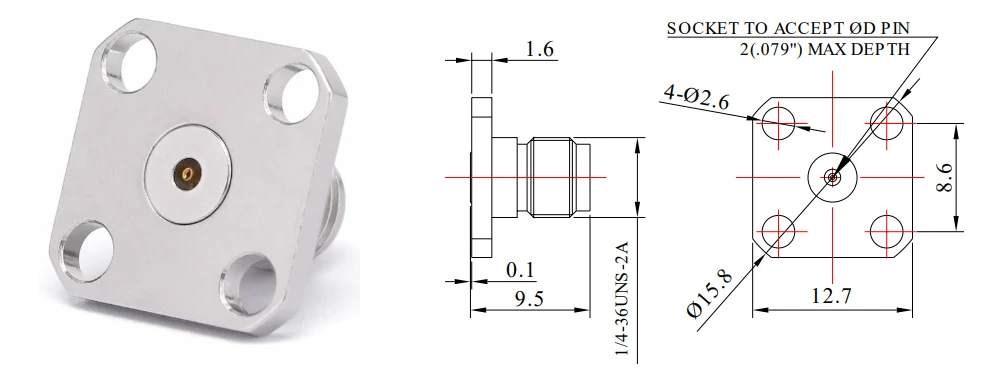

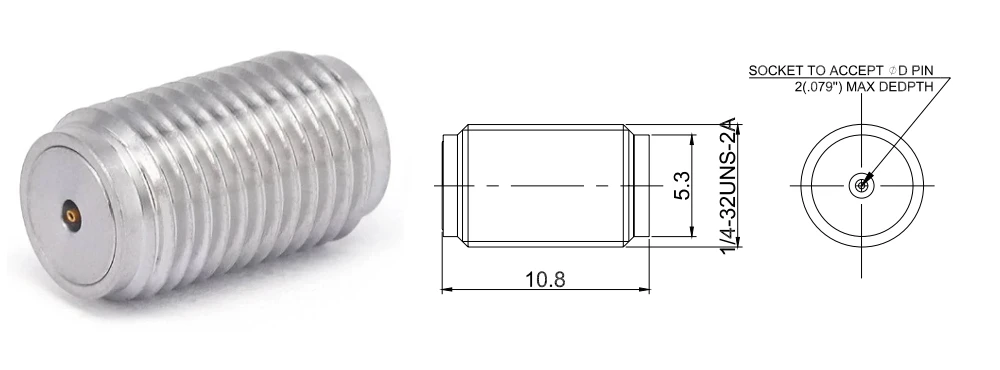

| ตัวเชื่อมต่อการเปลี่ยนฟิลด์ 2.92 มม. |
|
Sku |
ความถี่ |
VSWR |
การจับคู่พิน |
|
fr 2-2.92- kfd0130 |
dc - 40 ghz |
1.15 |
0.30 มม. |
|
Sku |
ความถี่ |
VSWR |
การจับคู่พิน |
|
fr 2-2.92- kfd0151 |
dc - 40 ghz |
1.15 |
0.51 มม. |
|
Sku |
ความถี่ |
VSWR |
การจับคู่พิน |
|
fr 2-2.92- jfd0130 |
dc - 40 ghz |
1.15 |
0.30 มม. |
|
Sku |
ความถี่ |
VSWR |
การจับคู่พิน |
|
fr 2-2.92- kfd0451 |
dc - 40 ghz |
1.15 |
0.51 มม. |
|
Sku |
ความถี่ |
VSWR |
การจับคู่พิน |
|
fr 2-2.92- kfd0423 |
dc - 40 ghz |
1.15 |
0.23 มม. |
|
Sku |
ความถี่ |
VSWR |
การจับคู่พิน |
|
fr 2-2.92- kfd0430 |
dc - 40 ghz |
1.15 |
0.30 มม. |

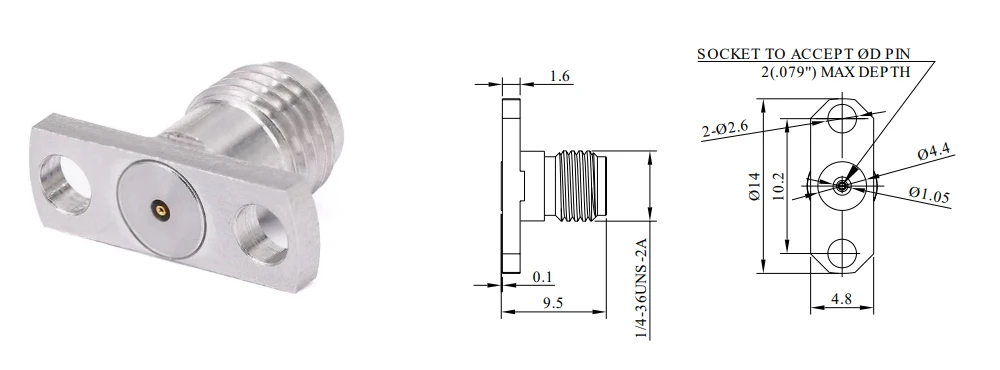

| ตัวเชื่อมต่อการเปลี่ยนฟิลด์ 2.92 มม. |
|
Sku |
ความถี่ |
VSWR |
การจับคู่พิน |
|
fr 2-2.92- kfd0423 |
dc - 40 ghz |
1.15 |
0.23 มม. |
|
Sku |
ความถี่ |
VSWR |
การจับคู่พิน |
|
fr 2-2.92- kfd0523 |
dc - 40 ghz |
1.15 |
0.23 มม. |
|
Sku |
ความถี่ |
VSWR |
การจับคู่พิน |
|
fr 2-2.92- kfd0530 |
dc - 40 ghz |
1.15 |
0.30 มม. |
|
Sku |
ความถี่ |
VSWR |
การจับคู่พิน |
|
fr 2-2.92- kfd0551 |
dc - 40 ghz |
1.15 |
0.51 มม. |
|
Sku |
ความถี่ |
VSWR |
การจับคู่พิน |
|
fr 2-2.92- kfd0538 |
dc - 40 ghz |
1.15 |
0.38 มม. |
|
Sku |
ความถี่ |
VSWR |
การจับคู่พิน |
|
fr 2-2.92- kfd0730 |
dc - 40 ghz |
1.15 |
0.30 มม. |

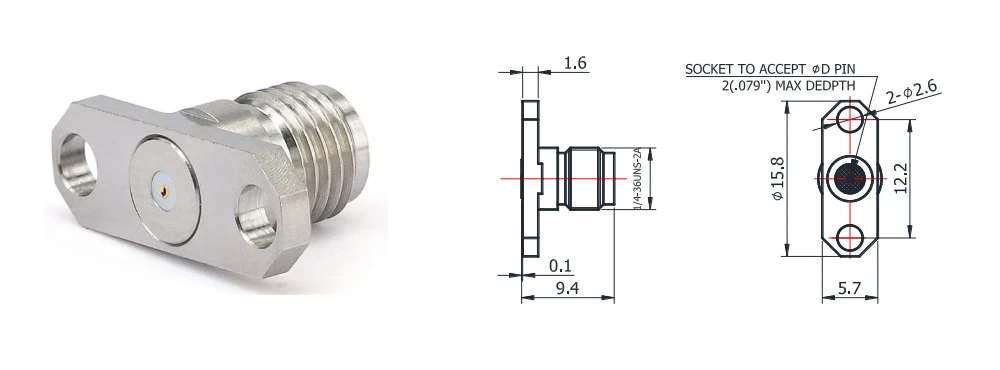

| ตัวเชื่อมต่อการเปลี่ยนฟิลด์ 2.92 มม. |
|
Sku |
ความถี่ |
VSWR |
การจับคู่พิน |
|
fr 2-2.92- kyd0251 |
dc - 40 ghz |
1.15 |
0.51 มม. |
|
Sku |
ความถี่ |
VSWR |
การจับคู่พิน |
|
fr 2-2.92- kyd0251 |
dc - 40 ghz |
1.15 |
0.51 มม. |
| ตัวเชื่อมต่อที่เปลี่ยนได้จากฟิลด์ 2.4 มม. |
|
Sku |
ความถี่ |
VSWR |
การจับคู่พิน |
|
fr 2-2.4- kfd0130 |
dc - 50 ghz |
1.15 |
0.30 มม. |
|
Sku |
ความถี่ |
VSWR |
การจับคู่พิน |
|
fr 2-2.4- jfd0230 |
dc - 50 ghz |
1.15 |
0.30 มม. |
|
Sku |
ความถี่ |
VSWR |
การจับคู่พิน |
|
fr 2-2.4- jfd0130 |
dc - 50 ghz |
1.15 |
0.30 มม. |
| ตัวเชื่อมต่อการเปลี่ยนฟิลด์ 1.85 มม. |
|
Sku |
ความถี่ |
VSWR |
การจับคู่พิน |
|
fr 2-1.85- kfd0230 |
dc - 67 ghz |
1.25 |
0.30 มม. |
