ตัวเชื่อมต่อ RF PCB ซึ่งเป็นตัวย่อของ "ตัวเชื่อมต่อแผงวงจรพิมพ์ความถี่คลื่นวิทยุ" เป็นส่วนประกอบไฟฟ้ามืออาชีพ พวกเขาได้รับการออกแบบมาเพื่อให้ได้การเชื่อมต่อที่เชื่อถือได้ระหว่างสายเคเบิลโคแอกเซียลและแผงวงจรพิมพ์ (PCBs) ตัวเชื่อมต่อเหล่านี้มีบทบาทสำคัญในการส่งสัญญาณความถี่สูงเพื่อให้มั่นใจว่าการไหลของข้อมูลที่ราบรื่นในสถานการณ์แอปพลิเคชันที่หลากหลาย
คำอธิบาย
การแนะนำผลิตภัณฑ์
ตัวเชื่อมต่อ RF PCB ซึ่งเป็นตัวย่อของ "ตัวเชื่อมต่อแผงวงจรพิมพ์ความถี่คลื่นวิทยุ" เป็นส่วนประกอบไฟฟ้ามืออาชีพ พวกเขาได้รับการออกแบบมาเพื่อให้ได้การเชื่อมต่อที่เชื่อถือได้ระหว่างสายเคเบิลโคแอกเซียลและแผงวงจรพิมพ์ (PCBs) ตัวเชื่อมต่อเหล่านี้มีบทบาทสำคัญในการส่งสัญญาณความถี่สูงเพื่อให้มั่นใจว่าการไหลของข้อมูลที่ราบรื่นในสถานการณ์แอปพลิเคชันที่หลากหลาย
โดยทั่วไปแล้วตัวเชื่อมต่อ RF PCB ได้รับการออกแบบด้วยอิมพีแดนซ์ลักษณะ 50 หรือ 75 โอห์ม การจับคู่ความต้านทานที่แม่นยำนี้มีความสำคัญสูงสุดเนื่องจากสอดคล้องกับความต้านทานของสายส่ง อิมพีแดนซ์ที่ไม่ตรงกันสามารถนำไปสู่การสะท้อนสัญญาณที่รุนแรงส่งผลให้เกิดการสูญเสียสัญญาณอย่างมีนัยสำคัญและประสิทธิภาพที่เสื่อมโทรม ตัวเชื่อมต่อเหล่านี้ได้รับการออกแบบมาโดยเฉพาะเพื่อจัดการสัญญาณความถี่สูง บางรุ่นมีความสามารถในการทำงานที่ความถี่สูงถึง 110 GHz หรือสูงกว่า พวกเขามีการสูญเสียการแทรกต่ำซึ่งหมายความว่าความแรงของสัญญาณยังคงค่อนข้างเสถียรเมื่อสัญญาณผ่านตัวเชื่อมต่อ
รูปแบบผลิตภัณฑ์ผลิตภัณฑ์
FlexIrf มีพอร์ตหลากหลายประเภทสำหรับตัวเชื่อมต่อ PCB คนที่ใช้กันทั่วไป ได้แก่ SMA, 2.92 มม., SSMC, SMB, MMCX, MCX, SMP และ SSMP เราสามารถเลือกตัวเชื่อมต่อที่เหมาะสมตามความถี่ในการทำงานและสถานการณ์การติดตั้ง
พวกเขามาในรูปแบบการติดตั้งที่แตกต่างกันรวมถึงการติดตั้งผ่าน - การติดตั้งพื้นผิวและการติดตั้งขอบ สิ่งนี้ช่วยให้การรวมเข้ากับเค้าโครง PCB ที่แตกต่างกันได้ง่าย ตัวอย่างเช่นตัวเชื่อมต่อ RF PCB ที่ติดตั้งพื้นผิวมักจะเป็นที่ต้องการในอุปกรณ์อิเล็กทรอนิกส์ขนาดกะทัดรัดที่มีพื้นที่ จำกัด เนื่องจากสามารถบัดกรีลงบนพื้นผิว PCB ได้โดยตรง
แอปพลิเคชันผลิตภัณฑ์
ตัวเชื่อมต่อ RF PCB ถูกนำมาใช้อย่างกว้างขวางในสถานีฐานบนมือถือซึ่งทำให้มั่นใจได้ว่าการส่งสัญญาณความถี่สูงระหว่างเสาอากาศและ PCB ในอุปกรณ์การแพทย์เช่นเครื่องจักร MRI (การถ่ายภาพด้วยคลื่นสนามแม่เหล็ก) และอุปกรณ์ตรวจสอบผู้ป่วยไร้สายตัวเชื่อมต่อ RF PCB จะใช้ในการส่งสัญญาณความถี่สูงอย่างแม่นยำ ในอุตสาหกรรมยานยนต์ตัวเชื่อมต่อ RF PCB ใช้ในแอพพลิเคชั่นเช่นระบบเรดาร์ยานยนต์สำหรับฟังก์ชั่นเช่นการควบคุมความเร็วคงที่
คำถามที่พบบ่อย
ข้อมูลข้อกำหนดผลิตภัณฑ์
|
การกำหนดค่า |
|
|
ประเภทตัวเชื่อมต่อ |
SMA\/2.92 มม.\/2.4 มม.\/1.85 มม.\/GPO |
|
ความต้านทานต่อตัวเชื่อมต่อ |
50 โอห์ม |
|
ขั้วต่อ |
มาตรฐาน |
|
วิธีการติดตั้งตัวเชื่อมต่อ |
ตรง\/ 2 หน้าแปลนหลุม\/ 4 หลุม |
|
วิธีการแนบ |
ติดต่อ |
|
ข้อมูลวัสดุ |
|
|
การติดต่อศูนย์ |
ลูกบาศก์ |
|
การติดต่อด้านนอก |
ทองเหลืองชุบทองเหลือง |
|
ร่างกาย |
ทองเหลืองทองและสแตนเลส |
|
อิเล็กทริก |
pei\/ptfe |
|
ข้อมูลสิ่งแวดล้อม |
|
|
ช่วงอุณหภูมิ |
-55 องศาถึง +165 องศา |
|
2011\/65\/EU (ROHS) |
เป็นไปได้ |

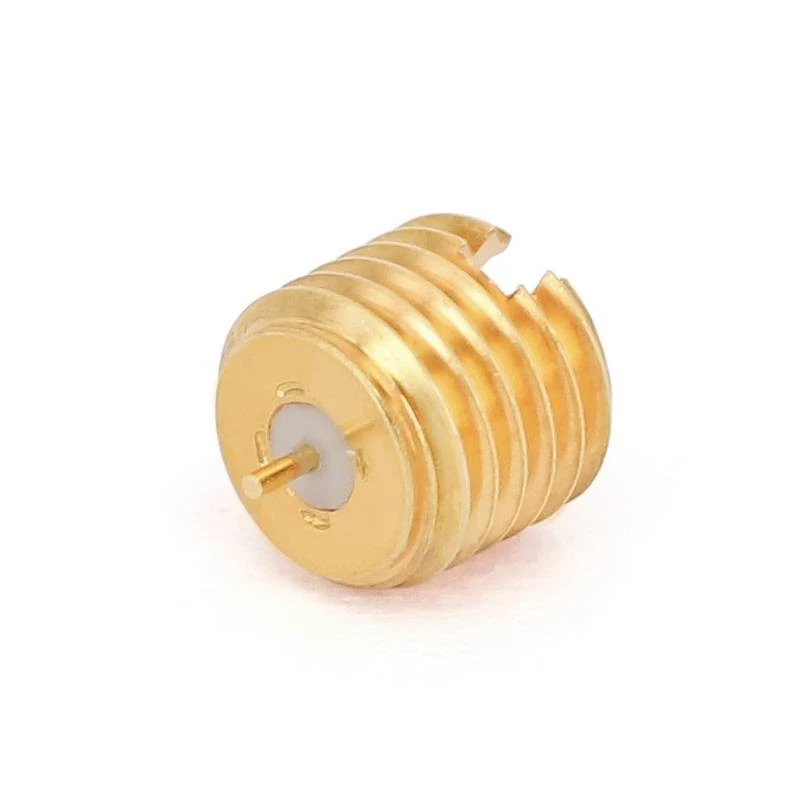

ประเภทผลิตภัณฑ์

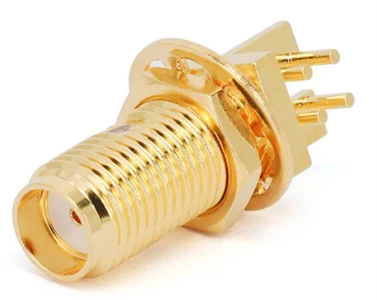

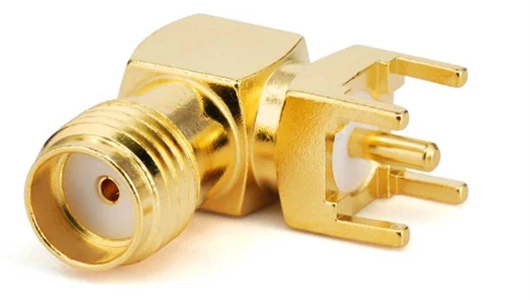

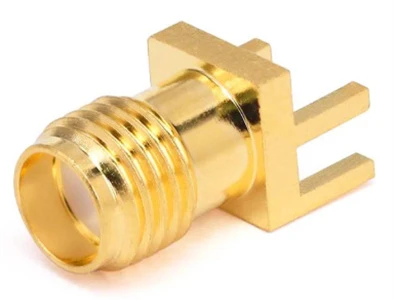

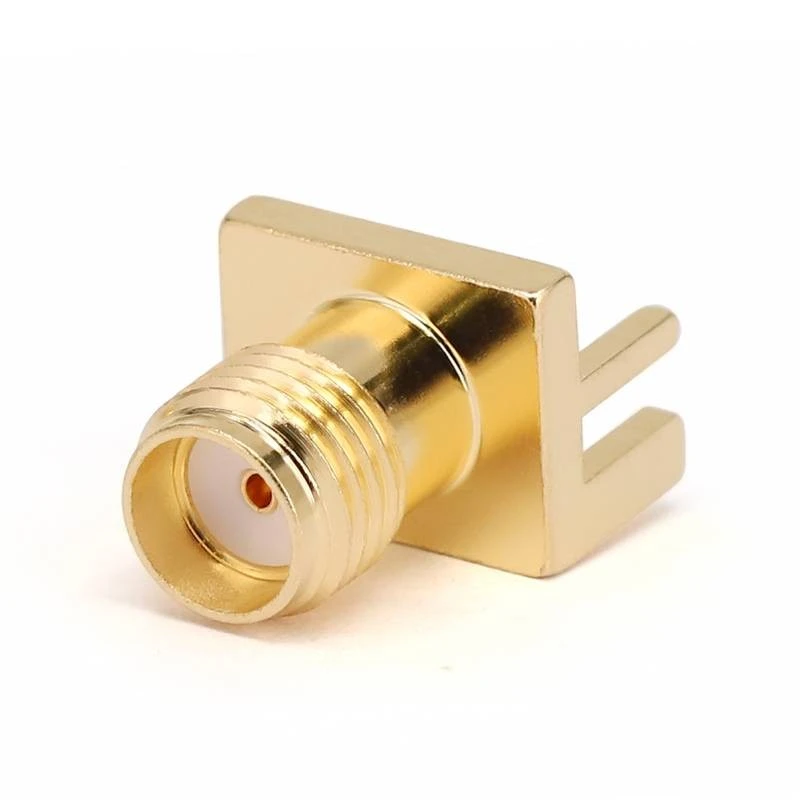

| ตัวเชื่อมต่อ SMA PCB | |||||
 |
 |
||||
|
Sku |
ความถี่ |
VSWR |
การติดตั้ง |
วัสดุ |
โหมดสัญญาณ |
|

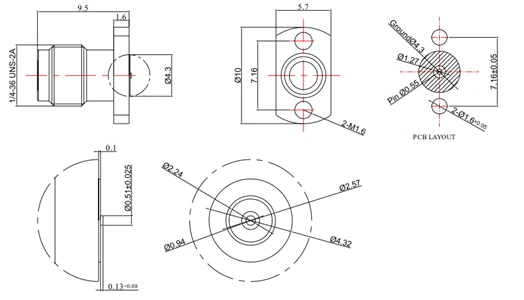

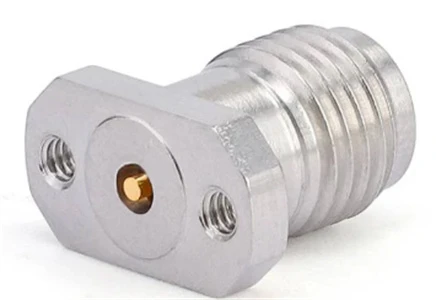

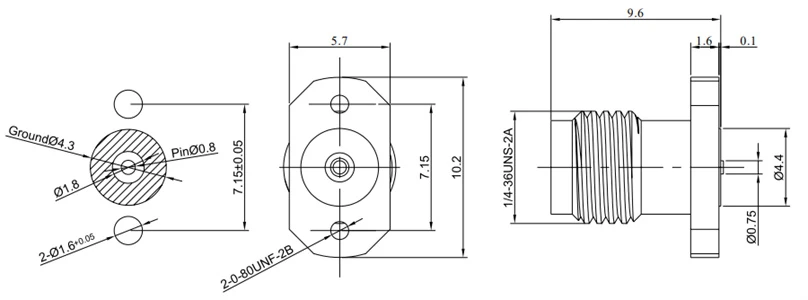

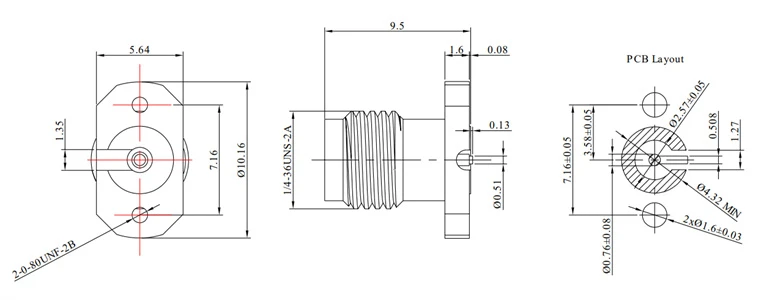

fr 2- sma-kfd 216-4 |
dc - 26. 5GHz |
1.20 |
สกรูยึด |
สแตนเลส |
สัญญาณพื้นผิว |
|
|
|
||||
|

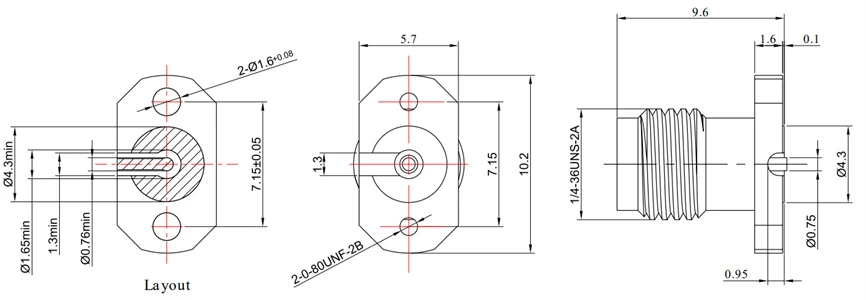

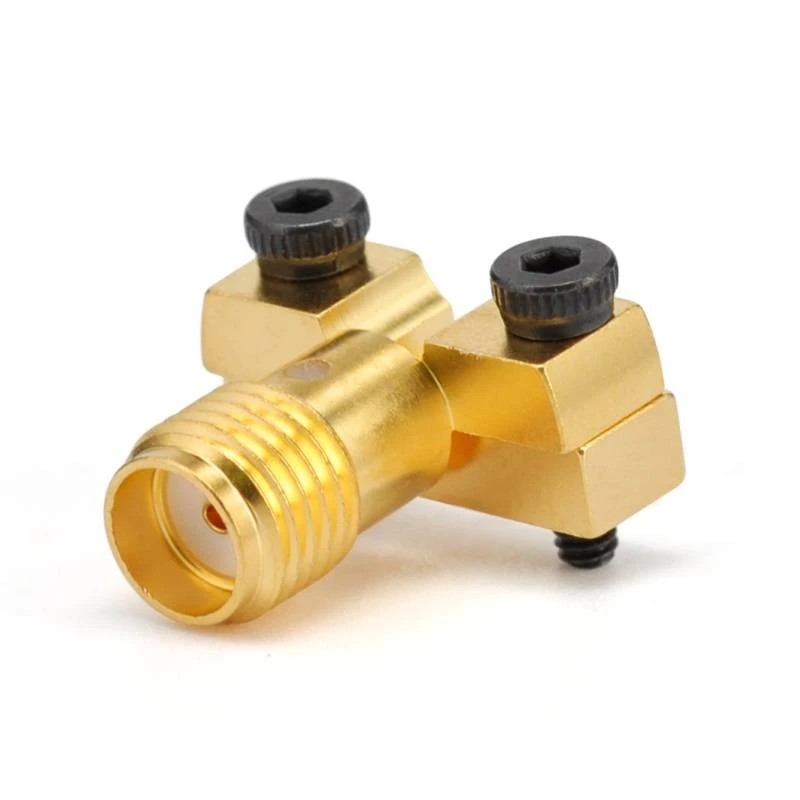

Sku |
ความถี่ |
VSWR |
การติดตั้ง |
วัสดุ |
โหมดสัญญาณ |
|

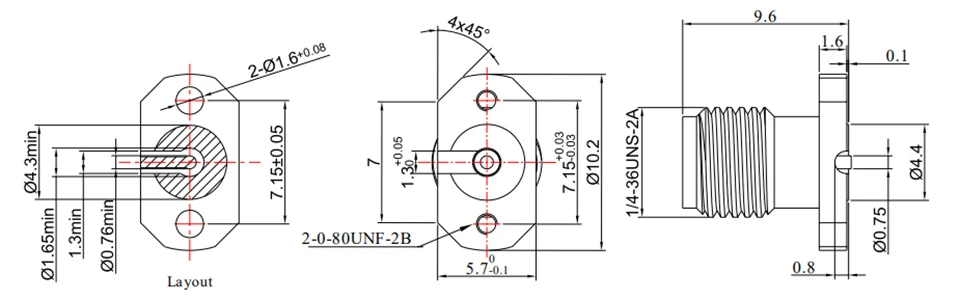

fr 2- sma-kfd216 |
dc - 26. 5GHz |
1.20 |
สกรูยึด |
สแตนเลส |
สัญญาณกลางและล่าง |
|
|
|
||||
|

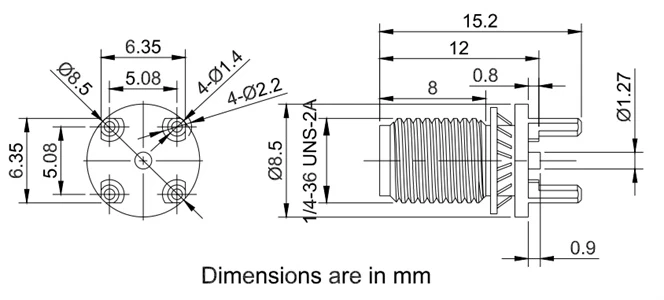

Sku |
ความถี่ |
VSWR |
การติดตั้ง |
วัสดุ |
โหมดสัญญาณ |
|
fr 2- sma-khd 104-1 |
dc - 12. 4GHz |
1.20 |
การบัดกรีตลับหมึก |
ทองเหลืองชุบทองเหลือง |
นา |
|

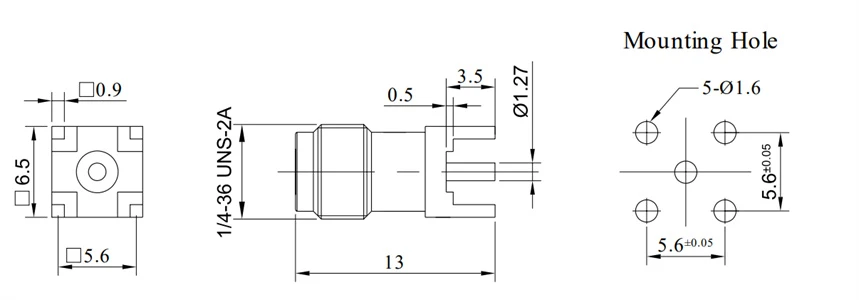

ตัวเชื่อมต่อ SMA PCB |
|||||
|
|
|
||||
|
Sku |
ความถี่ |
VSWR |
การติดตั้ง |
วัสดุ |
โหมดสัญญาณ |
|

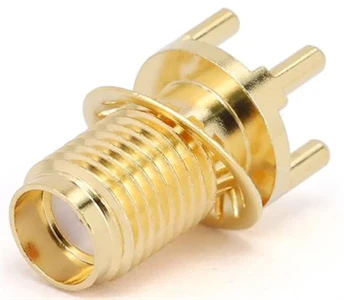

fr 2- sma-khd100 |
dc - 18 ghz |
1.25 |
การบัดกรีตลับหมึก |
ทองเหลืองชุบทองเหลือง |
นา |
|
|
|
||||
|

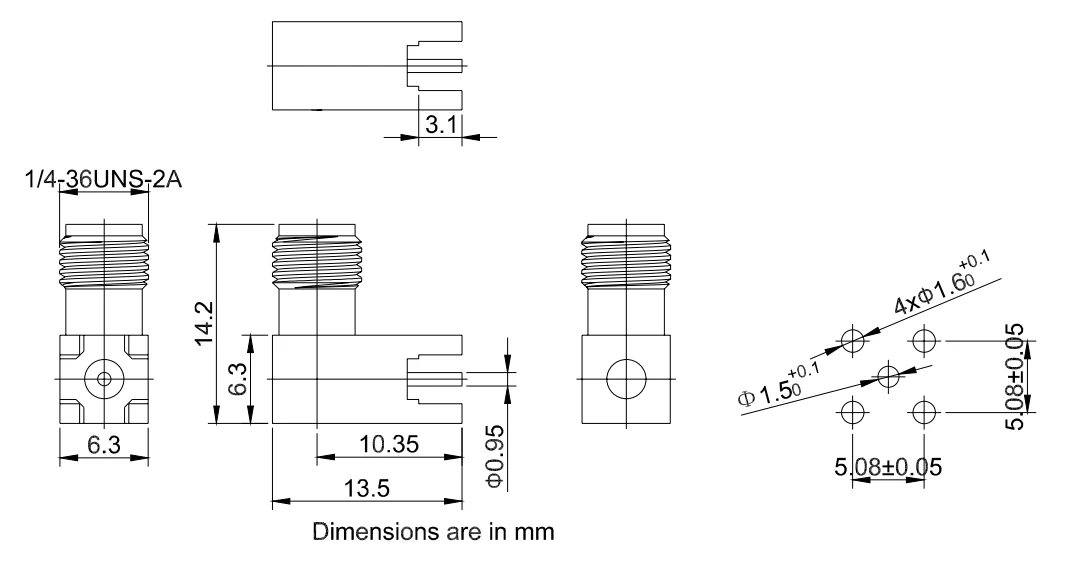

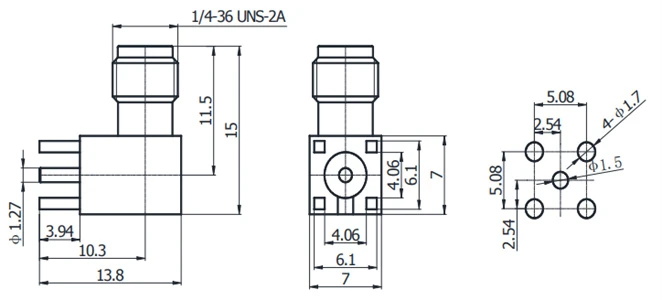

Sku |
ความถี่ |
VSWR |
การติดตั้ง |
วัสดุ |
โหมดสัญญาณ |
|

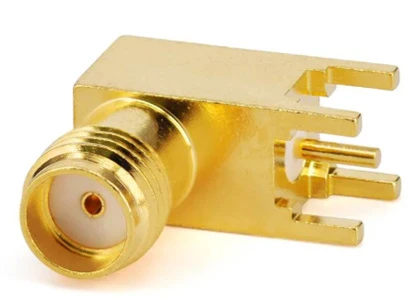

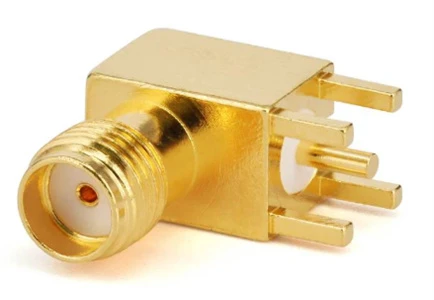

fr 2- sma-kwhd |
dc - 6 ghz |
1.25 |
การบัดกรีตลับหมึก |
ทองเหลืองชุบทองเหลือง |
นา |
|

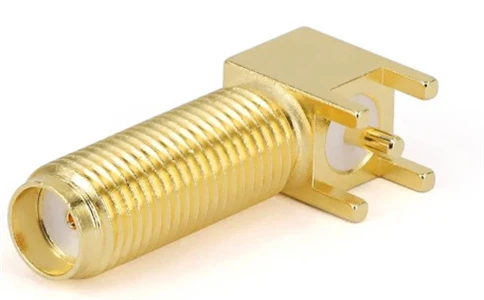

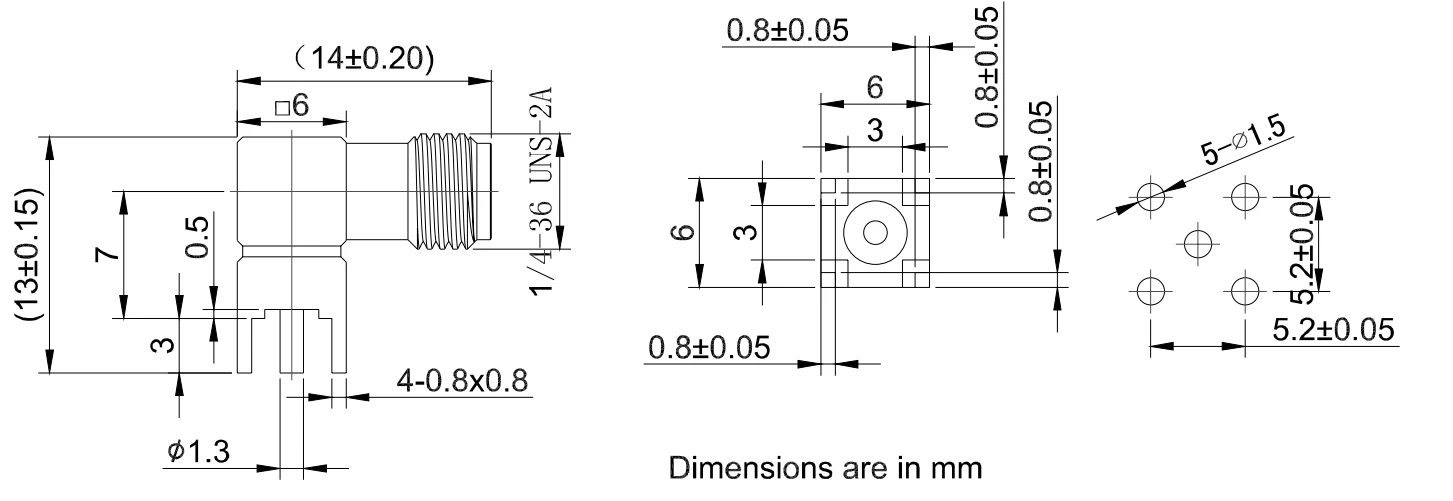

ตัวเชื่อมต่อ SMA PCB |
|||||
|
|
|
||||
|
Sku |
ความถี่ |
VSWR |
การติดตั้ง |
วัสดุ |
โหมดสัญญาณ |
|
fr 2- sma-kwhd10 |
dc - 6 ghz |
1.25 |
การบัดกรีตลับหมึก |
ทองเหลืองชุบทองเหลือง |
นา |
|
|
|
||||
|
Sku |
ความถี่ |
VSWR |
การติดตั้ง |
วัสดุ |
โหมดสัญญาณ |
|
fr 2- sma-kwhd17 |
dc - 6 ghz |
1.25 |
การบัดกรีตลับหมึก |
ทองเหลืองชุบทองเหลือง |
นา |
|
|
 |
||||
|
Sku |
ความถี่ |
VSWR |
การติดตั้ง |
วัสดุ |
โหมดสัญญาณ |
|
fr 2- sma-kwhd11 |
dc - 6 ghz |
1.25 |
การบัดกรีตลับหมึก |
ทองเหลืองชุบทองเหลือง |
นา |
|
ตัวเชื่อมต่อ SMA PCB |
|||||
|
|
|
||||
|
Sku |
ความถี่ |
VSWR |
การติดตั้ง |
วัสดุ |
โหมดสัญญาณ |
|
fr 2- sma-khd201a |
dc - 6 ghz |
1.25 |
การบัดกรี |
ทองเหลืองชุบทองเหลือง |
นา |
|
|
|
||||
|
Sku |
ความถี่ |
VSWR |
การติดตั้ง |
วัสดุ |
โหมดสัญญาณ |
|
fr 2- sma-kwhd17 |
dc - 6 ghz |
1.25 |
การบัดกรีตลับหมึก |
ทองเหลืองชุบทองเหลือง |
นา |
|
|
 |
||||
|
Sku |
ความถี่ |
VSWR |
การติดตั้ง |
วัสดุ |
โหมดสัญญาณ |
|

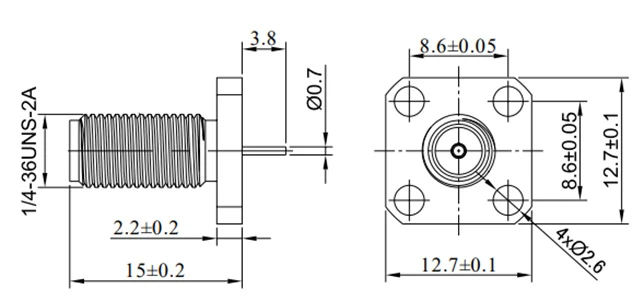

fr 2- sma-kyfd0101 |
dc - 6 ghz |
1.25 |
สกรูยึด |
ทองเหลืองชุบทองเหลือง |
นา |
|
ตัวเชื่อมต่อ SMA PCB |
|||||
|
|
 |
||||
|
Sku |
ความถี่ |
VSWR |
การติดตั้ง |
วัสดุ |
โหมดสัญญาณ |
|

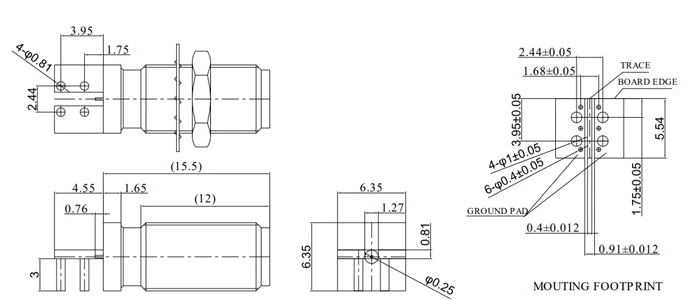

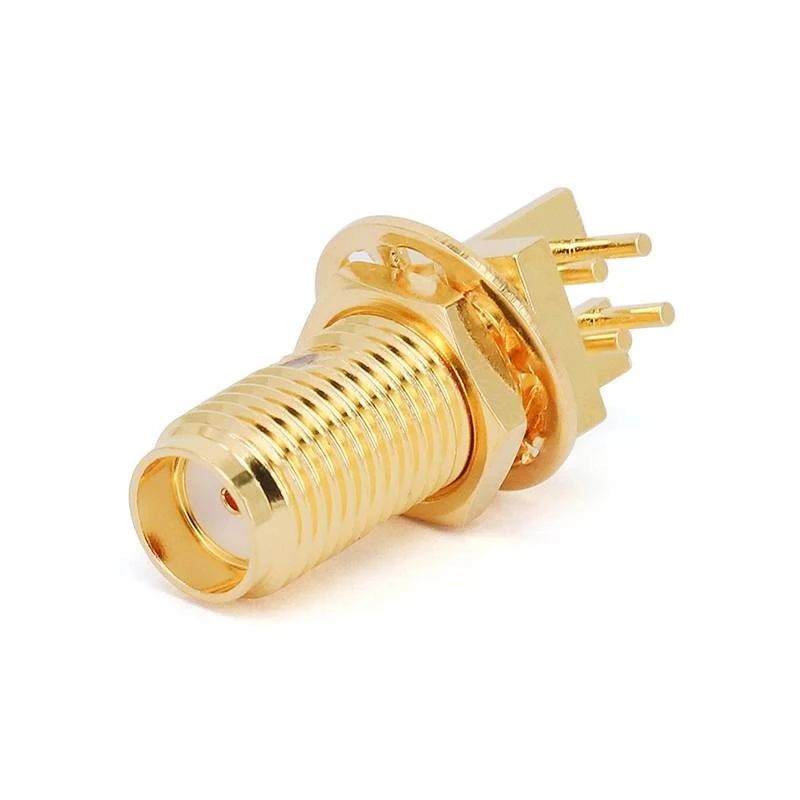

fr 2- sma-kyhd321 |
dc - 26. 5GHz |
1.30 |
การบัดกรีตลับหมึก |
ทองเหลืองชุบทองเหลือง |
นา |
|
|
 |
||||
|
Sku |
ความถี่ |
VSWR |
การติดตั้ง |
วัสดุ |
โหมดสัญญาณ |
|
fr 2- sma-khd |
dc - 6 ghz |
1.25 |
การบัดกรีตลับหมึก |
ทองเหลืองชุบทองเหลือง |
นา |
|

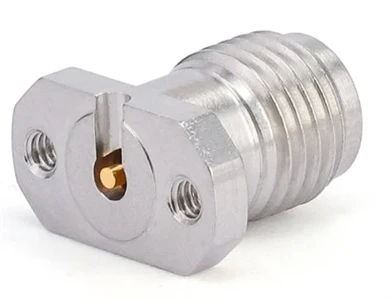

ตัวเชื่อมต่อ PCB 2.92 มม. |
|||||
|
|
 |
||||
|
Sku |
ความถี่ |
VSWR |
การติดตั้ง |
วัสดุ |
โหมดสัญญาณ |
|

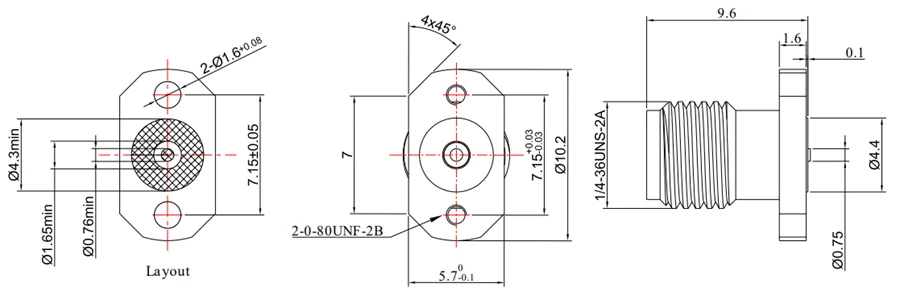

fr 2-2. 92- kfd216 |
dc - 40 ghz |
1.25 |
สกรูยึด |
สแตนเลส |
สัญญาณพื้นผิว |
|
|
 |
||||
|
Sku |
ความถี่ |
VSWR |
การติดตั้ง |
วัสดุ |
โหมดสัญญาณ |
|
fr 2-2. 92- kfd 216-1 |
dc - 40 ghz |
1.25 |
สกรูยึด |
สแตนเลส |
สัญญาณกลางและล่าง |
|
|
 |
||||
|

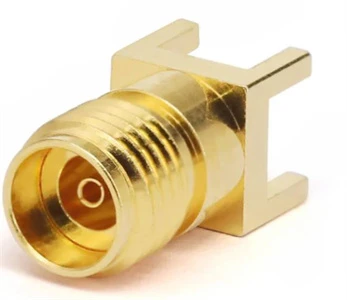

Sku |
ความถี่ |
VSWR |
การติดตั้ง |
วัสดุ |
โหมดสัญญาณ |
|
fr 2-2. 92- khd100 |
dc - 40 ghz |
1.25 |
การบัดกรีตลับหมึก |
ทองเหลืองชุบทองเหลือง |
นา |
|
ตัวเชื่อมต่อ PCB 3.5 มม. |
|||||
|
|
 |
||||
|
Sku |
ความถี่ |
VSWR |
การติดตั้ง |
วัสดุ |
โหมดสัญญาณ |
|
fr 2-3. 5- kfd216 |
dc - 26. 5GHz |
1.25 |
สกรูยึด |
สแตนเลส |
สัญญาณพื้นผิว |
|
|
 |
||||
|
Sku |
ความถี่ |
VSWR |
การติดตั้ง |
วัสดุ |
โหมดสัญญาณ |
|
fr 2-3. 5- kfd 216-1 |
dc - 26. 5GHz |
1.25 |
สกรูยึด |
สแตนเลส |
สัญญาณกลางและล่าง |
|

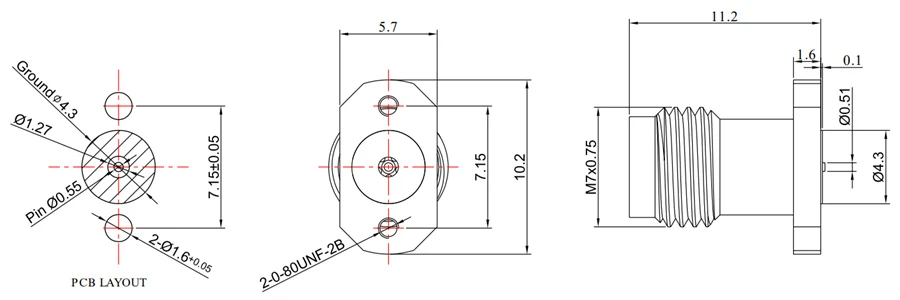

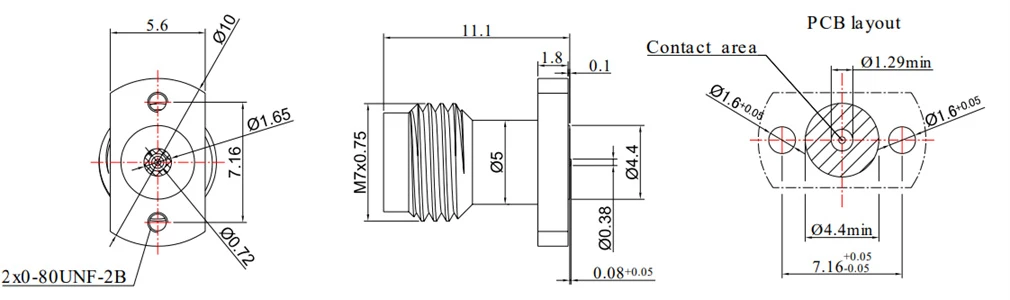

ตัวเชื่อมต่อ PCB 2.4 มม. |
|||||
|
|
 |
||||
|
Sku |
ความถี่ |
VSWR |
การติดตั้ง |
วัสดุ |
โหมดสัญญาณ |
|

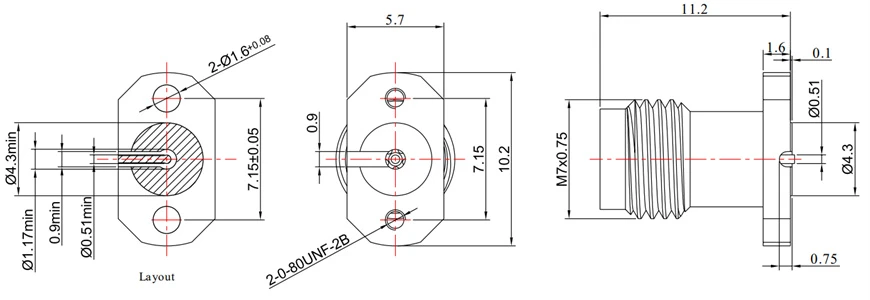

fr 2-2. 4- kfd216 |
dc - 50 hz |
1.25 |
สกรูยึด |
สแตนเลส |
สัญญาณพื้นผิว |
|
|
 |
||||
|
Sku |
ความถี่ |
VSWR |
การติดตั้ง |
วัสดุ |
โหมดสัญญาณ |
|
fr 2-2. 4- kfd 216-1 |
dc - 50 hz |
1.25 |
สกรูยึด |
สแตนเลส |
สัญญาณกลางและล่าง |
|

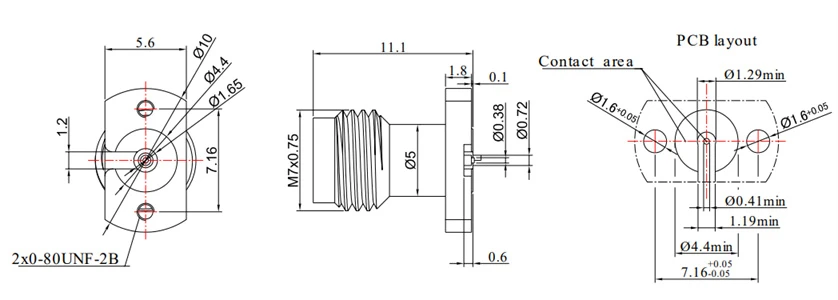

ตัวเชื่อมต่อ PCB 1.85 มม. |
|||||
|
|
 |
||||
|
Sku |
ความถี่ |
VSWR |
การติดตั้ง |
วัสดุ |
โหมดสัญญาณ |
|
fr 2-1. 85- kfd216 |
dc - 67 hz |
1.30 |
สกรูยึด |
สแตนเลส |
สัญญาณพื้นผิว |
|
|
 |
||||
|
Sku |
ความถี่ |
VSWR |
การติดตั้ง |
วัสดุ |
โหมดสัญญาณ |
|
fr 2-2. 4- kfd 216-1 |
dc - 50 hz |
1.30 |
สกรูยึด |
สแตนเลส |
สัญญาณกลางและล่าง |
|
ตัวเชื่อมต่อ PCB GPO (SMP) |
|||||
|
|
 |
||||
|
Sku |
ความถี่ |
VSWR |
การติดตั้ง |
วัสดุ |
โหมดสัญญาณ |
|

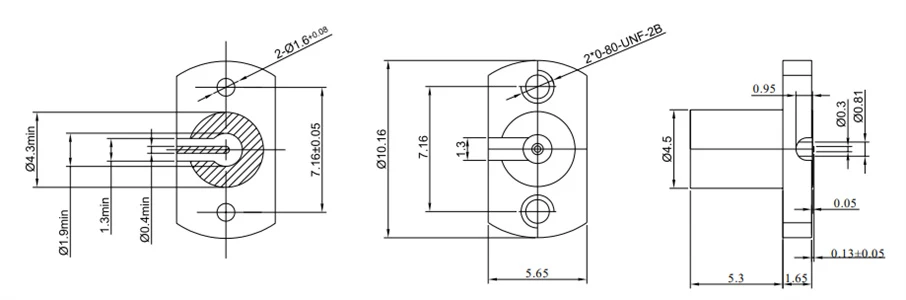

fr 2- gpo-jfd216 |
dc - 40 ghz |
1.50 |
สกรูยึด |
สแตนเลส |
สัญญาณพื้นผิว |
|
|
 |
||||
|
Sku |
ความถี่ |
VSWR |
การติดตั้ง |
วัสดุ |
โหมดสัญญาณ |
|
fr 2- gpo-jfd 216-1 |
dc - 40 ghz |
1.50 |
สกรูยึด |
สแตนเลส |
สัญญาณกลางและล่าง |
|
|
 |
||||
|
Sku |
ความถี่ |
VSWR |
การติดตั้ง |
วัสดุ |
โหมดสัญญาณ |
|
fr 2- gpo-khd |
dc - 18 hz |
1.25 |
การบัดกรีตลับหมึก |
ทองเหลืองชุบทองเหลือง |
นา |
|

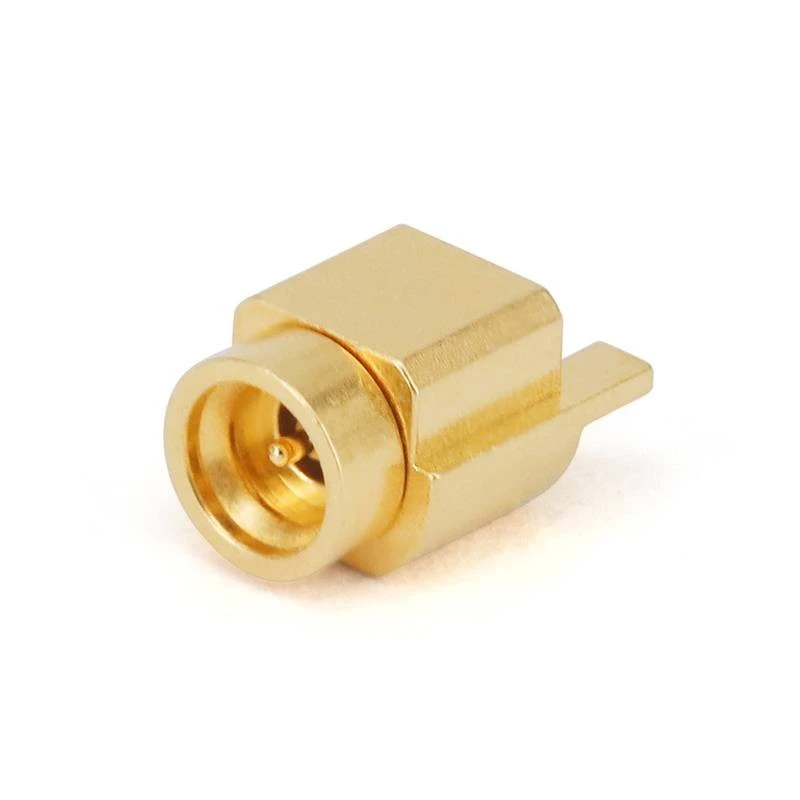

ตัวเชื่อมต่อ PCB GPO (SMP) |
|||||
|
|
 |
||||
|
Sku |
ความถี่ |
VSWR |
การติดตั้ง |
วัสดุ |
ประเภทของอินเทอร์เฟซ |
|

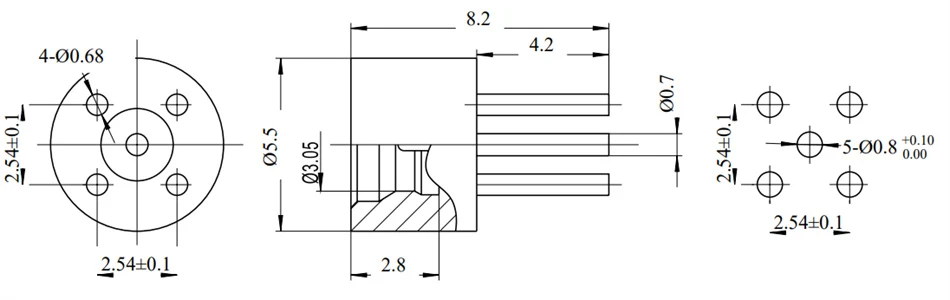

fr 2- gpo-jhd15 |
dc - 40 ghz |
1.50 |
การบัดกรีตลับหมึก |
ทองเหลืองชุบทองเหลือง |
มีการควบคุมที่ จำกัด |
|
|
 |
||||
|

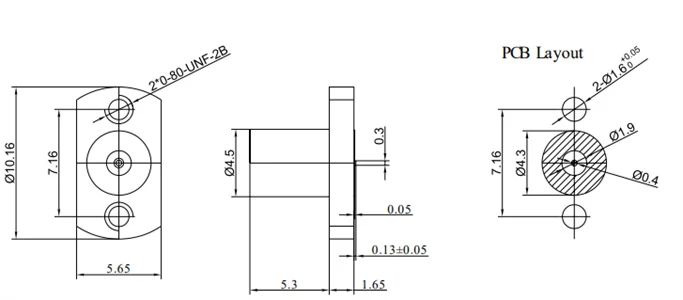

Sku |
ความถี่ |
VSWR |
การติดตั้ง |
วัสดุ |
ประเภทของอินเทอร์เฟซ |
|
fr 2- gpo-jfd 246- f |
dc - 26. 5GHz |
1.45 |
สกรูยึด |
ทองเหลืองชุบทองเหลือง |
Detent เต็มรูปแบบ |
|
|
 |
||||
|
Sku |
ความถี่ |
VSWR |
การติดตั้ง |
วัสดุ |
ประเภทของอินเทอร์เฟซ |
|

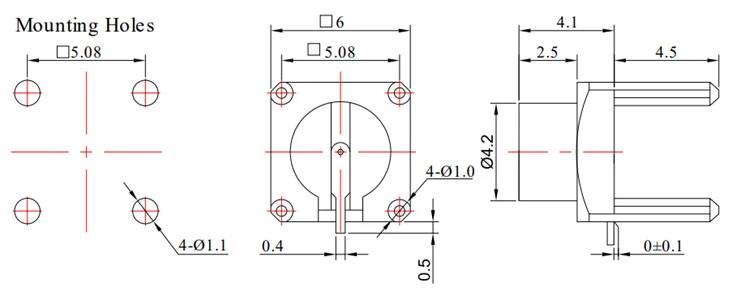

fr 2- gpo-jhd 23- f |
dc - 26. 5GHz |
1.45 |
คาร์ทริดจ์และบัดกรีพื้นผิว |
ทองเหลืองชุบทองเหลือง |
Detent เต็มรูปแบบ |
|

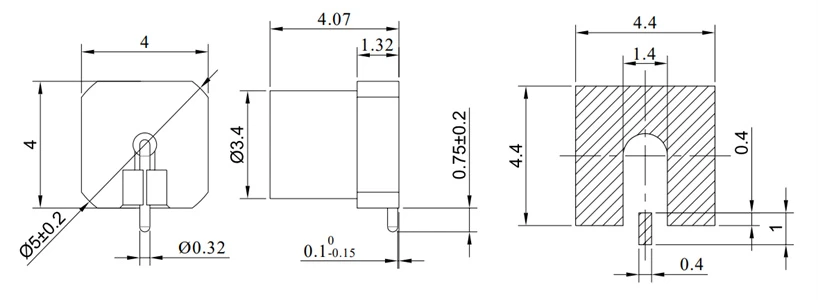

ตัวเชื่อมต่อ PCB GPO (SMP) |
|||||
|
|
 |
||||
|
Sku |
ความถี่ |
VSWR |
การติดตั้ง |
วัสดุ |
ประเภทของอินเทอร์เฟซ |
|
fr 2- gpo-jhd 23- l |
dc - 26. 5GHz |
1.45 |
คาร์ทริดจ์และบัดกรีพื้นผิว |
ทองเหลืองชุบทองเหลือง |
มีการควบคุมที่ จำกัด |
|
|
|
||||
|
Sku |
ความถี่ |
VSWR |
การติดตั้ง |
วัสดุ |
ประเภทของอินเทอร์เฟซ |
|
fr 2- gpo-jhd 23- s |
dc - 26. 5GHz |
1.45 |
คาร์ทริดจ์และบัดกรีพื้นผิว |
ทองเหลืองชุบทองเหลือง |
เรียบ |
|
|
 |
||||
|
Sku |
ความถี่ |
VSWR |
การติดตั้ง |
วัสดุ |
ประเภทของอินเทอร์เฟซ |
|
fr 2- gpo-jhd 2- s |
dc - 26. 5GHz |
1.45 |
การบัดกรีตลับหมึก |
ทองเหลืองชุบทองเหลือง |
เรียบ |
|

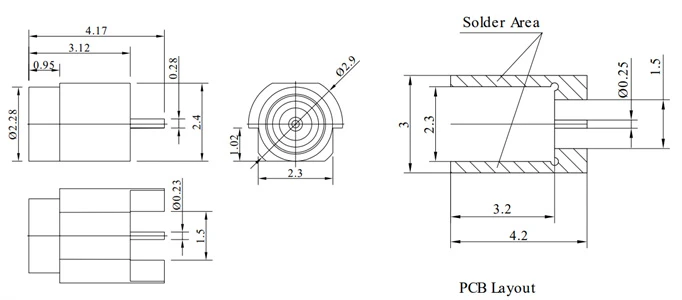

ตัวเชื่อมต่อ PCB GPPO (Mini-SMP) |
|||||
|
|
 |
||||
|
Sku |
ความถี่ |
VSWR |
การติดตั้ง |
วัสดุ |
ประเภทของอินเทอร์เฟซ |
|

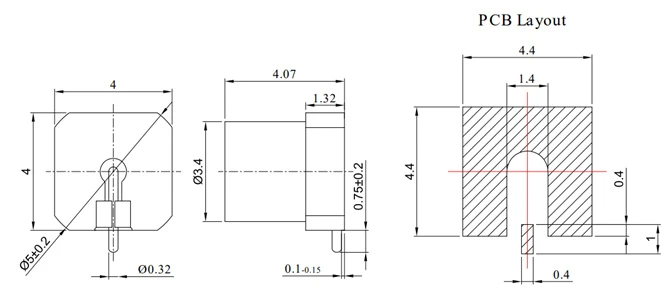

fr 2- gppo-jhd 1- s |
dc - 65 ghz |
1.57@40G |
การบัดกรี |
ทองเหลืองชุบทองเหลือง |
เรียบ |
|
|
 |
||||
|
Sku |
ความถี่ |
VSWR |
การติดตั้ง |
วัสดุ |
ประเภทของอินเทอร์เฟซ |
|
fr 2- gppo-jhd1 |
dc - 65 ghz |
1.57@40G |
การบัดกรี |
ทองเหลืองชุบทองเหลือง |
Detent เต็มรูปแบบ |
|
|
 |
||||
|
Sku |
ความถี่ |
VSWR |
การติดตั้ง |
วัสดุ |
ประเภทของอินเทอร์เฟซ |
|
fr 2- gppo-jhd20r |
dc - 40 ghz |
1.25 |
การบัดกรี |
ทองเหลืองชุบทองเหลือง |
เรียบ |
|
GPPO (Mini-SMP) และ G3PO (SMPS) ตัวเชื่อมต่อ PCB |
|||||
|
|
 |
||||
|
Sku |
ความถี่ |
VSWR |
การติดตั้ง |
วัสดุ |
ประเภทของอินเทอร์เฟซ |
|
fr 2- gppo-jhd-s |
dc - 40 ghz |
1.50 |
การบัดกรีตลับหมึก |
ทองเหลืองชุบทองเหลือง |
เรียบ |
|
|
 |
||||
|
Sku |
ความถี่ |
VSWR |
การติดตั้ง |
วัสดุ |
ประเภทของอินเทอร์เฟซ |
|
fr 2- g3po-jhd 10-1 |
dc - 100 ghz |
1.70 |
การบัดกรี |
ทองเหลืองชุบทองเหลือง |
เรียบ |
|

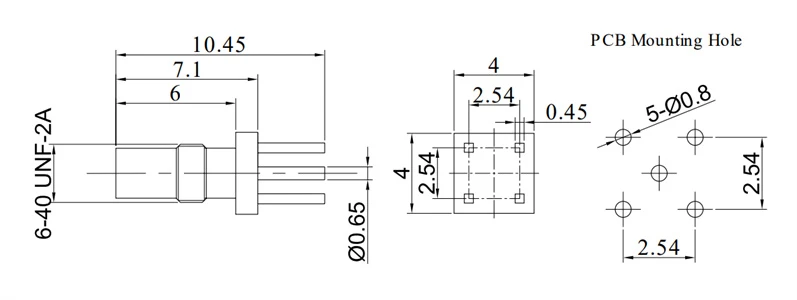

ตัวเชื่อมต่อ SSMC PCB |
|||||
|
|
 |
||||
|
Sku |
ความถี่ |
VSWR |
การติดตั้ง |
วัสดุ |
โหมดสัญญาณ |
|

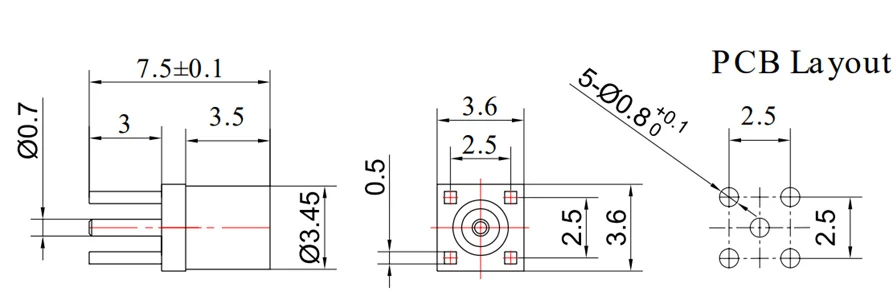

fr 2- ssmc-jwhd1 |
dc - 6 ghz |
1.35 |
การบัดกรีตลับหมึก |
ทองเหลืองชุบทองเหลือง |
นา |
|
|
 |
||||
|
Sku |
ความถี่ |
VSWR |
การติดตั้ง |
วัสดุ |
โหมดสัญญาณ |
|

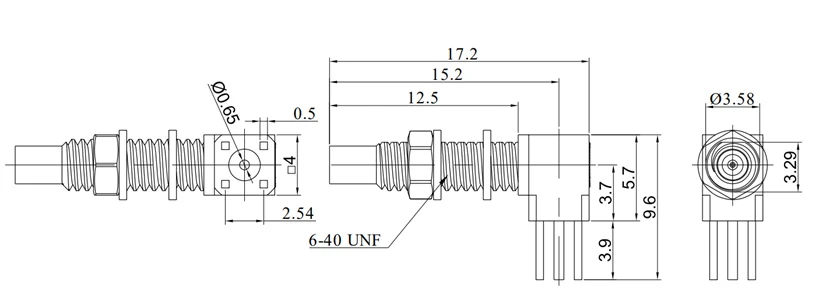

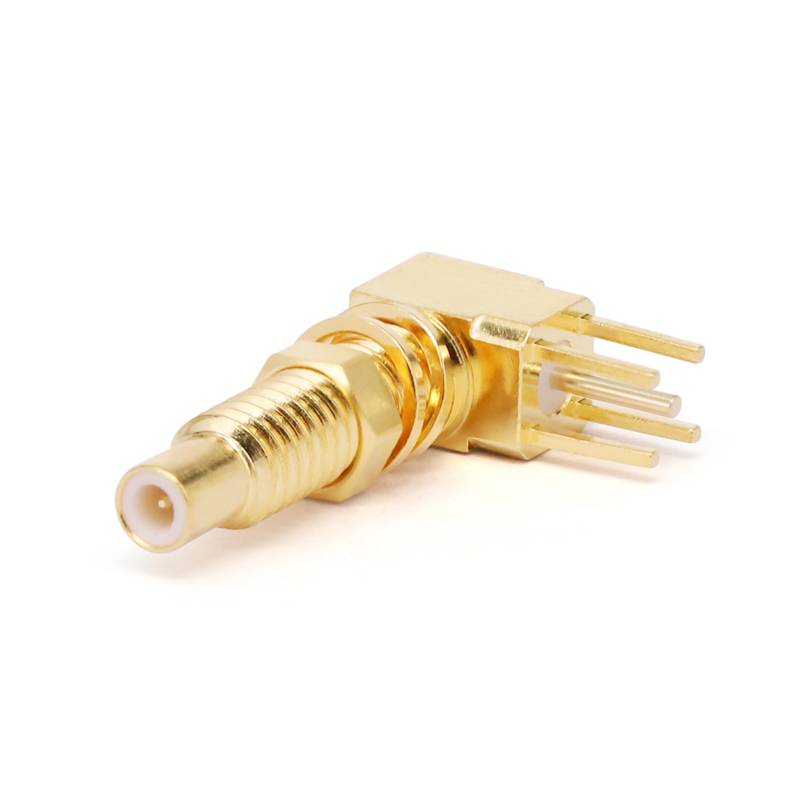

fr 2- ssmc-jywhd5 |
dc - 6 ghz |
1.35 |
การบัดกรีตลับหมึก |
ทองเหลืองชุบทองเหลือง |
นา |
|
|
 |
||||
|
Sku |
ความถี่ |
VSWR |
การติดตั้ง |
วัสดุ |
โหมดสัญญาณ |
|
fr 2- ssmc-jhd2 |
dc - 6 ghz |
1.35 |
การบัดกรีตลับหมึก |
ทองเหลืองชุบทองเหลือง |
เรียบ |
|

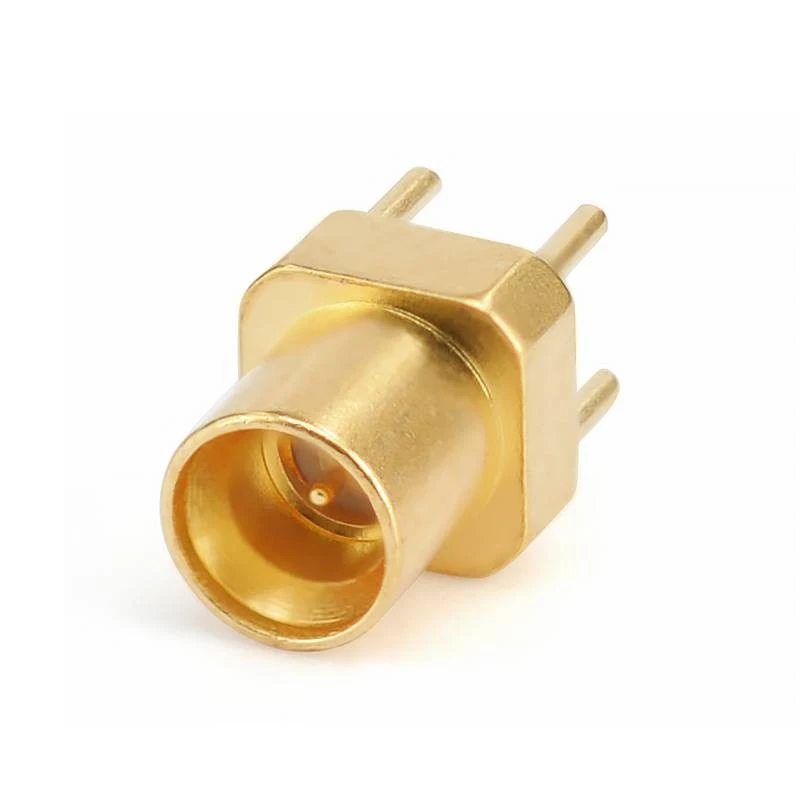

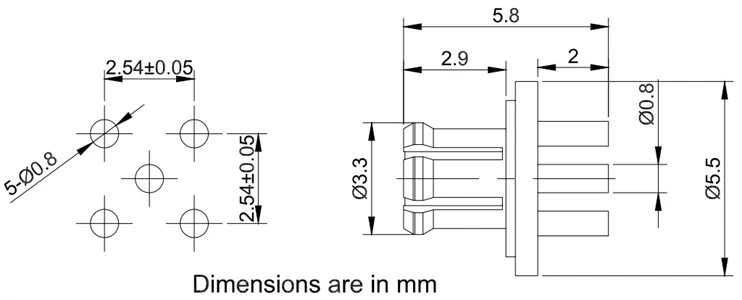

ตัวเชื่อมต่อ MMCX & MCX PCB |
|||||
|
|
 |
||||
|
Sku |
ความถี่ |
VSWR |
การติดตั้ง |
วัสดุ |
โหมดสัญญาณ |
|

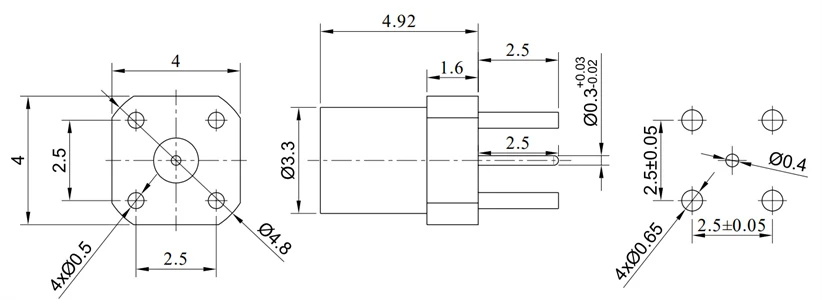

fr 2- mcx-khd101e |
dc - 6 ghz |
1.30 |
การบัดกรีตลับหมึก |
ทองเหลืองชุบทองเหลือง |
นา |
|
|
 |
||||
|
Sku |
ความถี่ |
VSWR |
การติดตั้ง |
วัสดุ |
โหมดสัญญาณ |
|
fr 2- mcx-kyd1e |
dc - 6 ghz |
1.20 |
ติดตั้ง |
ทองเหลืองชุบทองเหลือง |
นา |
|
|
 |
||||
|
Sku |
ความถี่ |
VSWR |
การติดตั้ง |
วัสดุ |
โหมดสัญญาณ |
|

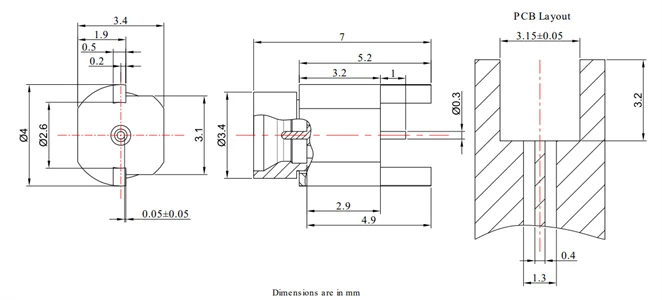

fr 2- mmcx-khd1e |
dc - 6 ghz |
1.20 |
การบัดกรีตลับหมึก |
ทองเหลืองชุบทองเหลือง |
นา |
|

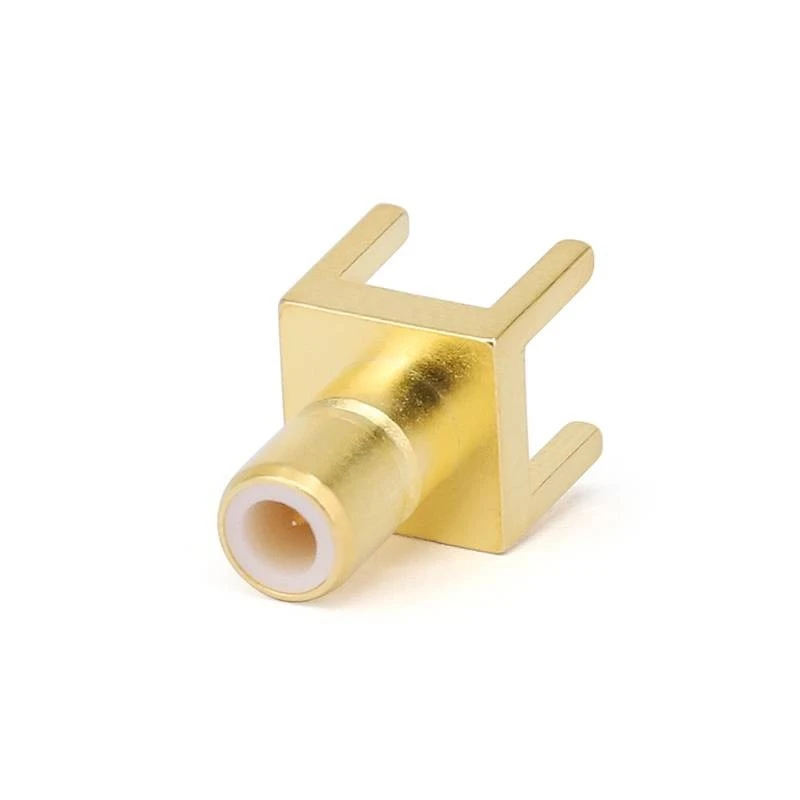

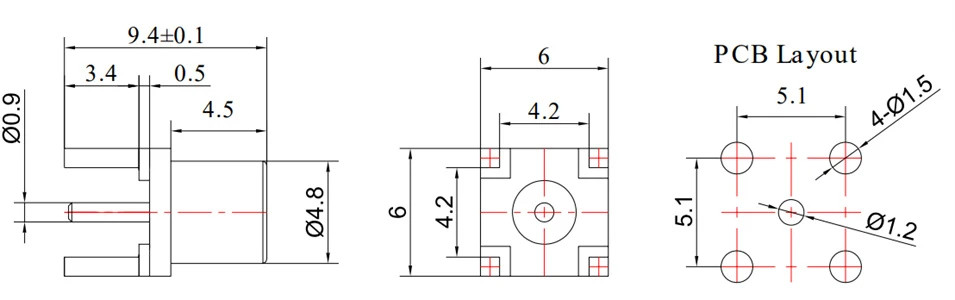

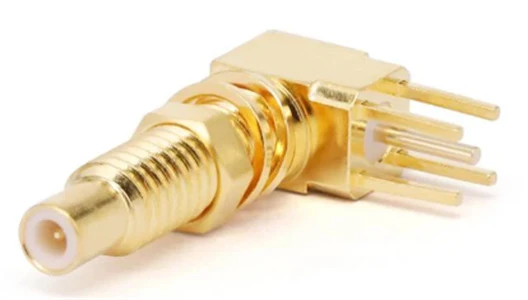

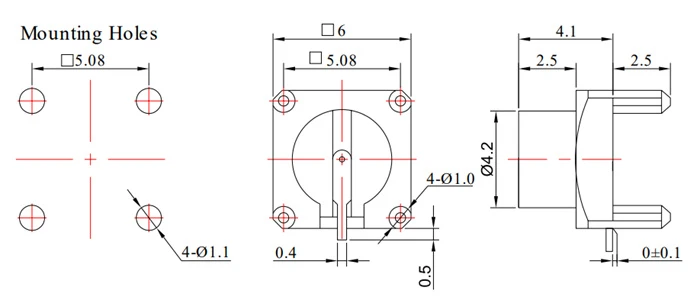

ตัวเชื่อมต่อ SMB PCB |
|||||
|
|
 |
||||
|
Sku |
ความถี่ |
VSWR |
การติดตั้ง |
วัสดุ |
โหมดสัญญาณ |
|

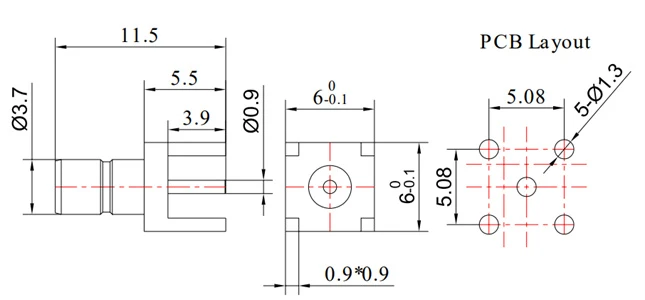

fr 2- smb-jhd101e |
dc - 6 ghz |
1.35 |
การบัดกรีตลับหมึก |
ทองเหลืองชุบทองเหลือง |
นา |
|
ตัวเชื่อมต่อ BNC PCB |
|||||
|
|
 |
||||
|
Sku |
ความถี่ |
VSWR |
การติดตั้ง |
วัสดุ |
โหมดสัญญาณ |
|
fr 2- bnc-ky -3 |
dc - 4 ghz |
1.30 |
ติดตั้ง |
ชุบทองเหลือง Ni |
นา |
ป้ายกำกับยอดนิยม: ตัวเชื่อมต่อ PCB, USA PCB ตัวเชื่อมต่อผู้ผลิตซัพพลายเออร์, โรงงาน, 1 85 มม. เคเบิลคอนเนคเตอร์ coax สำหรับ 086 67GHz, ตัวเชื่อมต่อที่เปลี่ยนได้จากฟิลด์, GPO SMP Cable Coax Connectors 086 18GHz, ตัวเชื่อมต่อสายเคเบิล SMA สำหรับ 141 086 047 18GHz, SMA Field Toplaceable Connector 26 5GHz, ขั้วต่อเทอร์มินัล SMA 26 5GHz
