โครงสร้างบอร์ด PCB

โครงสร้างของบอร์ด PCB ส่วนใหญ่ประกอบด้วยโครงสร้างเลเยอร์บอร์ดต่างๆเช่นบอร์ดชั้นเดียวบอร์ดสองชั้นและบอร์ดหลายชั้น . ต่อไปนี้เป็นการวิเคราะห์โครงสร้างโดยละเอียด:

1. บอร์ดชั้นเดียว
องค์ประกอบโครงสร้าง: มีฟอยล์ทองแดงอยู่ด้านเดียวเท่านั้นและไม่มีฟอยล์ทองแดงอยู่อีกด้านหนึ่ง . ส่วนประกอบมักจะวางไว้ที่ด้านข้างโดยไม่มีฟอยล์ทองแดงและด้านที่มีฟอยล์ทองแดงส่วนใหญ่ใช้สำหรับการเดินสายและบัดกรี .}}}
สถานการณ์แอปพลิเคชัน: เหมาะสำหรับวงจรง่าย ๆ เช่นนาฬิกาอิเล็กทรอนิกส์ของเล่น ฯลฯ . กระบวนการผลิตของมันง่ายและต้นทุนต่ำ แต่ฟังก์ชั่นของมันค่อนข้างเดี่ยว .}

2. กระดานสองชั้น
วัสดุพื้นผิว: หนึ่งที่ใช้กันทั่วไปคือ fr -4 ซึ่งเป็นส่วนผสมของเส้นใยแก้วและอีพอกซีเรซิน . มันมีความแข็งแรงเชิงกลที่ดีฉนวนและความต้านทานความร้อนและสามารถให้การสนับสนุนที่มั่นคงสำหรับบอร์ดวงจร .}}}
เลเยอร์นำไฟฟ้า: นั่นคือฟอยล์ทองแดงซึ่งกระจายอยู่ที่ด้านบนและด้านล่างของสารตั้งต้น . รูปแบบวงจรต่าง ๆ เกิดขึ้นผ่านกระบวนการแกะสลักสำหรับการส่งสัญญาณปัจจุบัน . ความหนาของฟอยล์ทองแดง ฟอยล์ทองแดงเหมาะสำหรับวงจรธรรมดา .}
วัสดุฉนวน: PP (prepreg) ถูกใช้เป็นวัสดุฉนวนที่อยู่ตรงกลางของบอร์ดสองชั้น . มันเป็นส่วนผสมของเรซินกึ่งบ่มและเส้นใยแก้วซึ่งสามารถผูกสองชั้นเข้าด้วยกันและตรวจสอบให้แน่ใจว่าไม่มีการลัดวงจรระหว่างสองชั้น
วัสดุป้องกันพื้นผิว: รวมถึงหน้ากากบัดกรีและเลเยอร์ซิลค์สกรีน . หน้ากากบัดกรีโดยทั่วไปเป็นสีเขียวสีแดงหรือหมึกสีดำซึ่งใช้เพื่อป้องกันฟอยล์ทองแดงจากการออกซิเดชั่นและสนิมและป้องกันการประสานจากการไหลไปยังสถานที่ที่ไม่ต้องการ เลเยอร์ซิลค์สกรีนมักจะเป็นหมึกสีขาวใช้ในการพิมพ์ข้อความหรือสัญลักษณ์เช่นตำแหน่งส่วนประกอบและโมเดลบนบอร์ด PCB อำนวยความสะดวกในการประกอบและการบำรุงรักษา .
สถานการณ์แอปพลิเคชัน: กระบวนการผลิตค่อนข้างง่ายกว่าของบอร์ดหลายชั้น . มันเหมาะสำหรับวงจรความซับซ้อนขนาดกลางเช่นอุปกรณ์เสียงชุดทีวี ฯลฯ . ส่วนประกอบ {5 สามารถจัดเรียงได้ทั้งสองด้าน

3. บอร์ดหลายชั้นเลเยอร์
เลเยอร์สัญญาณ: ใช้สำหรับการวางส่วนประกอบและการเดินสายมันเป็นเลเยอร์หลักที่เชื่อมต่อส่วนประกอบต่าง ๆ รวมถึงเลเยอร์ด้านบน (เลเยอร์ด้านบน) เลเยอร์ด้านล่าง (เลเยอร์ด้านล่าง) และเลเยอร์การเดินสายสัญญาณระดับกลางหลายชั้น . การออกแบบสายไฟส่งผลโดยตรงต่อประสิทธิภาพและความน่าเชื่อถือ
เลเยอร์พลังงานและชั้นกราวด์: โดยปกติจะอยู่ในชั้นกลางใช้เพื่อจัดหาแหล่งจ่ายไฟที่เสถียรและสายดินสำหรับแผงวงจรทั้งหมด . ตัวอย่างเช่นในกระดานสี่ชั้นชั้นกลาง 1 อาจทำหน้าที่เป็น "ช่องสัญญาณไฟที่อุทิศ" เลเยอร์หรือทำหน้าที่เป็นเลเยอร์การเดินสายสำหรับกลุ่มสัญญาณอื่น .
เลเยอร์ฉนวน: FR -4 หรือวัสดุฉนวนอื่น ๆ ใช้เพื่อแยกเลเยอร์นำไฟฟ้าต่าง ๆ ป้องกันวงจรลัดวงจรและตรวจสอบความเป็นอิสระและความเสถียรของสัญญาณ .

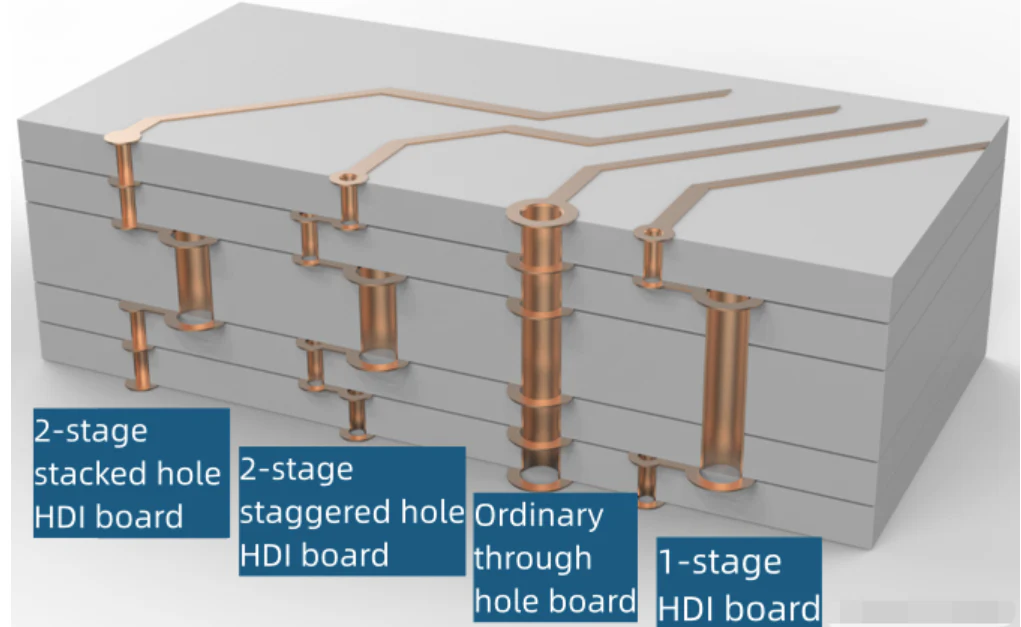

VIAS: รวมถึงผ่านหลุมหลุมตาบอดและรูที่ฝังอยู่ . ผ่านหลุมที่ไหลผ่านบอร์ดทั้งหมดและใช้เพื่อเชื่อมต่อวงจรของเลเยอร์ที่แตกต่างกันและส่วนประกอบดั้งเดิม หลุมตาบอดใช้ในการเชื่อมต่อเลเยอร์ด้านบนและชั้นในมักจะสำหรับการส่งสัญญาณความถี่สูงซึ่งสามารถลดความยาวเส้นทางและทำให้การส่งสัญญาณได้เร็วขึ้น รูที่ฝังอยู่มีหน้าที่ในการเชื่อมต่อไฟฟ้าระหว่างชั้นใน . ในบอร์ดที่มีความหนาแน่นสูงการรวมกันของรูตาบอดและรูที่ฝังอยู่สามารถรองรับเส้นได้มากขึ้นในขณะที่หลีกเลี่ยงบอร์ดที่หนาเกินไป .}
เลเยอร์การรักษาพื้นผิว: คล้ายกับกระดานสองชั้นมีหน้ากากบัดกรีและเลเยอร์ซิลค์สกรีนซึ่งมีบทบาทของการป้องกันและการระบุตัวตน . นอกจากนี้บอร์ดหลายชั้นระดับไฮเอนด์บางตัวจะได้รับการชุบทองพื้นผิวและการรักษาอื่น ๆ
สถานการณ์แอพพลิเคชั่น: เหมาะสำหรับวงจรที่มีความหนาแน่นสูงความเร็วสูงและความถี่สูงเช่นเมเธอร์บอร์ดคอมพิวเตอร์เมเธอร์บอร์ดโทรศัพท์มือถือ ฯลฯ . จำนวนเลเยอร์สามารถเพิ่มขึ้นเพื่อตอบสนองความต้องการประสิทธิภาพของวงจร .}}}
