การจับคู่เฟสหรือล่าช้าของสายทดสอบ RF สำหรับการทดสอบการร้องเพลง

ในการทดสอบสัญญาณที่แตกต่างข้อกำหนดสำหรับการจับคู่เฟสหรือการหน่วงเวลาของสายเคเบิลทดสอบ RF นั้นถูกกำหนดโดยลักษณะการส่งสัญญาณของสัญญาณที่แตกต่างและข้อกำหนดความแม่นยำของสถานการณ์การทดสอบ สามารถเข้าใจได้จากมุมมองที่สำคัญต่อไปนี้:

1. การปกป้องลักษณะสำคัญของสัญญาณต่างกัน - รากฐานสำหรับการยกเลิกการรบกวน

ข้อได้เปรียบหลักของสัญญาณต่างกันอยู่ที่ความสามารถในการยกเลิกการรบกวนโหมดทั่วไป (เช่นสัญญาณรบกวนและเสียงรบกวนด้วยคลื่นแม่เหล็กไฟฟ้า) ผ่าน "การคำนวณความแตกต่าง" ที่ตัวรับสัญญาณโดยอาศัยข้อเท็จจริงที่ว่า หากมีความไม่ตรงกันในเฟสหรือความล่าช้าระหว่างสายเคเบิลทั้งสองมันจะทำให้เกิด aความแตกต่างของเวลาหรือความแตกต่างของเฟสระหว่างสัญญาณทั้งสองที่มาถึงตัวรับสัญญาณรบกวนความสัมพันธ์แบบซิงโครนัสของ "แอมพลิจูดที่เท่าเทียมกันและขั้วตรงข้าม" ในกรณีเช่นนี้การรบกวนไม่สามารถยกเลิกได้อย่างมีประสิทธิภาพและอาจขยายออกไปทำลายความสามารถในการต่อต้านการแทรกแซงโดยตรงของสัญญาณที่แตกต่างกัน

2. การหลีกเลี่ยงการบิดเบือนสัญญาณเพื่อให้แน่ใจว่าการทดสอบความแม่นยำ

การส่งสัญญาณต่างกันขึ้นอยู่กับ "สมมาตร" ของสองบรรทัด:

ความล่าช้าที่ไม่ตรงกันจะทำให้สัญญาณทั้งสองมาถึงตัวรับสัญญาณแบบอะซิสเตอร์ซึ่งนำไปสู่การทับซ้อนของคลื่นที่ไม่เป็นระเบียบ (เช่นการเยื้องศูนย์ระหว่างขอบที่เพิ่มขึ้นและขอบที่ลดลง) และส่งผลให้เกิดการบิดเบือนรูปคลื่น;

เฟสไม่ตรงกัน (โดยเฉพาะอย่างยิ่งในสถานการณ์ RF ความถี่สูง) จะทำให้เกิดความสัมพันธ์เฟสของสัญญาณที่จะเบี่ยงเบนจากความคาดหวังที่ออกแบบมารบกวนตรรกะเวลาของสัญญาณ
การบิดเบือนเหล่านี้จะส่งผลโดยตรงต่อความถูกต้องของผลการทดสอบซึ่งนำไปสู่การพิจารณาผิด ๆ เกี่ยวกับคุณภาพของสัญญาณและประสิทธิภาพการส่งสัญญาณ

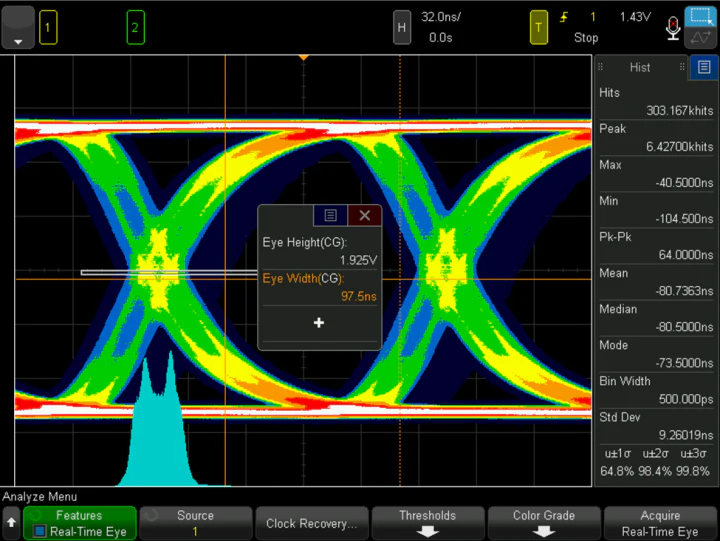

3. การป้องกันข้อผิดพลาดเวลาเพื่อปรับให้เข้ากับสถานการณ์สัญญาณความเร็วสูง

ในการส่งสัญญาณความแตกต่างความเร็วสูง (เช่น USB, PCIe, HDMI ฯลฯ ) ระยะเวลาสัญญาณสั้นมาก (ระดับนาโนวินาทีหรือแม้แต่ระดับ picosecond) แม้แต่ความล่าช้าเล็กน้อยหรือการเบี่ยงเบนเฟส (เช่นความแตกต่างของความล่าช้าของ picoseconds สองสาม picoseconds) อาจเกิน "เวลาการตั้งค่า" หรือ "ค้างไว้" ของสัญญาณทำให้เกิดข้อผิดพลาดในการกำหนดเวลา- สิ่งนี้จะนำไปสู่การตัดสินผิดของตรรกะข้อมูล (ความสับสนระหว่าง 0 และ 1) ที่ตัวรับสัญญาณเพิ่มอัตราข้อผิดพลาดบิตหรือแม้แต่ทำให้การสื่อสารของระบบล้มเหลว ในฐานะที่เป็น "ลิงก์กลาง" ในการส่งสัญญาณประสิทธิภาพการจับคู่ของสายทดสอบโดยตรงจะกำหนดว่าจะมีการเบี่ยงเบนเวลาเพิ่มเติมหรือไม่นั้นจะมีผลต่อการประเมินประสิทธิภาพของระบบความเร็วสูงที่แม่นยำ

4. การรักษาความสมบูรณ์ของสัญญาณและลดสัญญาณรบกวนรอง

สายเคเบิลที่มีเฟสที่ไม่ตรงกันหรือการหน่วงเวลาจะขัดขวางความต่อเนื่องของความต้านทานของสายส่งทำให้เกิดการสะท้อนสัญญาณและการตัดไม้:

การสะท้อนกลับจะนำไปสู่การซ้อนทับสัญญาณและการสั่นทำให้เกิดการบิดเบือนรูปคลื่นเช่น overshoot และ undershoot;

Crosstalk จะทำให้เกิดการมีเพศสัมพันธ์ทางแม่เหล็กไฟฟ้าที่ไม่จำเป็นระหว่างสองสายสัญญาณรบกวนสัญญาณเพิ่มเติม
ในทางกลับกันสายเคเบิลที่จับคู่สามารถลดปัญหาเหล่านี้ให้น้อยที่สุดเพื่อให้มั่นใจว่า "ความสมบูรณ์" ของสัญญาณจากเครื่องส่งสัญญาณไปยังตัวรับสัญญาณและทำให้ผลการทดสอบสอดคล้องกับสถานะจริงของระบบมากขึ้น

โดยสรุปการจับคู่เฟสหรือการหน่วงเวลาเป็นสิ่งที่จำเป็นต้องมีหลักในการรับรองความถูกต้องและความน่าเชื่อถือของการทดสอบสัญญาณที่แตกต่างกัน โดยเฉพาะอย่างยิ่งในสถานการณ์ความถี่สูงและความเร็วสูงผลกระทบของมันเกี่ยวข้องโดยตรงกับความถูกต้องของข้อสรุปการทดสอบและความแม่นยำของการประเมินประสิทธิภาพของระบบ
