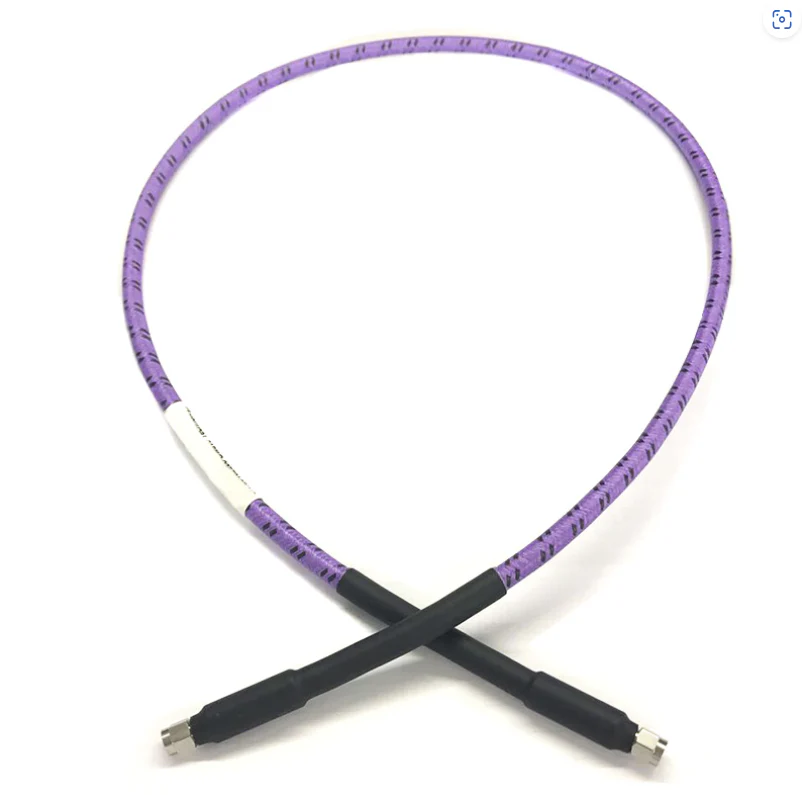

วิธีเลือกชุดประกอบสายเคเบิล RF



การเลือกชุดสายเคเบิล RF ที่ถูกต้องเป็นสิ่งสำคัญสำหรับการสร้างความมั่นใจในการส่งสัญญาณที่เชื่อถือได้ในสาขาเช่นโทรคมนาคม, เรดาร์, การทดสอบและการวัด, การบินและอวกาศและระบบอุตสาหกรรม . กระบวนการคัดเลือกต้องใช้ประสิทธิภาพการใช้งานเชิงกล



1. ชี้แจงข้อกำหนดของแอปพลิเคชันและสถานการณ์

ทดสอบและวัด: การดัดงอบ่อยครั้งการเชื่อมต่อซ้ำและข้อกำหนดความแม่นยำสูง (e . g ., อุปกรณ์ในห้องปฏิบัติการ, ออสซิลโลสโคป) .

การติดตั้งคงที่: ความเสถียรในระยะยาวและความต้องการการบำรุงรักษาต่ำ .

สภาพแวดล้อมที่รุนแรง: การสัมผัสกับอุณหภูมิที่รุนแรงความชื้นการสั่นสะเทือนหรือสารเคมี (e . g ., หอคอยกลางแจ้ง, การบินและอวกาศ, เครื่องจักรอุตสาหกรรม) .}

ระบบที่มีความคล่องตัวสูง: ความยืดหยุ่นและความทนทานในสถานะการย้าย (e . g ., โดรน, หุ่นยนต์, อุปกรณ์พกพา) .



2. ประเมินพารามิเตอร์ประสิทธิภาพไฟฟ้าคีย์

ช่วงความถี่ .

สายเคเบิล RF มีความถี่ในการใช้งานสูงสุดนอกเหนือจากการสูญเสียสัญญาณ (การลดทอน) เพิ่มขึ้นอย่างรวดเร็ว . ตรวจสอบให้แน่ใจว่าความถี่ที่ได้รับการจัดอันดับของสายเคเบิลครอบคลุมช่วงการทำงานของระบบของคุณ:

ความถี่ต่ำ (น้อยกว่าหรือเท่ากับ 6 GHz): RG 58, RG316 (ทั่วไปในอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค) .

ความถี่ปานกลาง (6–26 GHz): .086, .141 สายเคเบิลกึ่งยืดหยุ่นและกึ่งแข็ง .}

ความถี่สูง (26–40 GHz): แอมพลิจูดสูญเสียต่ำสุดและสายเคเบิลโคแอกเซียลที่มีความเสถียรเฟส (E . g . สำหรับการสื่อสารผ่านดาวเทียมเรดาร์) .}}

ความถี่สูงพิเศษ (40–110 GHz): แอมพลิจูดสูญเสียต่ำสุดและสายเคเบิลโคแอกเซียลที่มีความเสถียรเฟส (ระบบคลื่นมิลลิเมตร) .}

B . การลดทอน (การสูญเสียสัญญาณ)

การลดทอน (db/ft) วัดการสูญเสียสัญญาณมากกว่าระยะทางและเพิ่มขึ้นด้วยความถี่ . สำหรับการส่งทางไกลจัดลำดับความสำคัญของสายเคเบิลการลดระดับต่ำ .}

C . การจับคู่ความต้านทาน

อิมพีแดนซ์ไม่ตรงกันทำให้เกิดการสะท้อนสัญญาณลดประสิทธิภาพและการสร้างสัญญาณรบกวน . จับคู่ความต้านทานของสายเคเบิลกับระบบของคุณ:

ระบบ RF ส่วนใหญ่ (e . g ., ทหาร, โทรคมนาคม, อุปกรณ์ทดสอบ): 50Ω .

ระบบวิดีโอ / เคเบิลทีวี: 75Ω .

หลีกเลี่ยงการผสมอิมพีแดนซ์ (e . g ., สายเคเบิล50Ωพร้อมตัวเชื่อมต่อ75Ω) .}

d . ความสามารถในการจัดการพลังงาน

สายเคเบิลจะต้องทนต่อพลังงานของระบบ (ค่าเฉลี่ยและกำลังสูงสุด) เพื่อหลีกเลี่ยงความร้อนสูงเกินไปหรือการสลาย . ปัจจัยสำคัญ:

พลังงานเฉลี่ย: พลังงานต่อเนื่อง (e . g ., 100w ในสถานีฐาน) .

Peak Power: พลังพัลส์สั้น (e . g ., kilowatt-level ในเรดาร์) .

derate ในสภาพแวดล้อมที่อุณหภูมิสูง (e . g ., ลดลง 20% ที่ 60 องศา) .

E . ความเสถียรของเฟส

ในระบบที่ไวต่อเฟสเช่นผู้ที่มีสัญญาณต่างกันลดการดริฟท์เฟสที่เกิดจากการเปลี่ยนแปลงอุณหภูมิหรือการดัดงอ . เลือกสายเคเบิลที่มีแอมพลิจูดที่เสถียรและลักษณะเฟส .



3. ประเมินลักษณะทางกล

A . ความยืดหยุ่น

ความยืดหยุ่นสูง: ใช้สายเคเบิลที่ยืดหยุ่นสำหรับสถานการณ์ที่ต้องใช้การดัดงอบ่อย (e . g ., ทดสอบนำ) .

ความยืดหยุ่นต่ำ: สำหรับการติดตั้งแบบคงที่ที่ต้องการความเสถียรให้ใช้สายเคเบิลกึ่งแข็ง (ตัวนำนอกทองแดงทึบ) หรือสายเคเบิลกึ่งแกม

b . ความทนทาน

รัศมีการดัด: ตรวจสอบให้แน่ใจว่าสายเคเบิลสามารถทนต่อรัศมีการดัดขั้นต่ำโดยไม่ลดประสิทธิภาพ .

ความต้านทานการสึกหรอ: ใช้สายเคเบิลที่มีปลอกที่แข็งแกร่ง (e . g ., สแตนเลสไนล่อนถักสแตนเลส) ในสภาพแวดล้อมอุตสาหกรรมที่รุนแรง .}



4. พิจารณาความต้านทานต่อสิ่งแวดล้อม

สายเคเบิลจะต้องทำงานอย่างถูกต้องภายใต้สภาพการทำงาน:

ช่วงอุณหภูมิ: เกรดอุตสาหกรรม (-40 องศาถึง 125 องศา) เกรดการบินและอวกาศ (-55 ระดับ 165 องศา) หรือสภาพแวดล้อมที่รุนแรง . superconductors อุณหภูมิสูง (E . g {{7} ) .

ความชื้นความต้านทาน / การจัดอันดับ IP: การใช้งานกลางแจ้งต้องใช้สายเคเบิล / ตัวเชื่อมต่อกันน้ำ (e . g ., ip67 / ip68 ตัวเชื่อมต่อประเภท N-type ที่มีโอริง) .}}

ความต้านทานทางเคมี / ความต้านทาน UV: สำหรับสถานการณ์ที่สัมผัสกับน้ำมันเชื้อเพลิงหรือแสงแดด (e . g ., เอทิลีน-เทตราฟลูออโรเอทิลีนโคพอลิเมอร์

การสั่นสะเทือน / การสั่นสะเทือน: การใช้งานทางทหาร / การบินและอวกาศต้องใช้สายเคเบิลที่มีการป้องกันที่แข็งแกร่งและการบรรเทาความเครียด (e . g .,, การประชุม mil-dtl -17}) .}}



5. เลือกตัวเชื่อมต่อที่เข้ากันได้

ตัวเชื่อมต่อจะต้องตรงกับอินเทอร์เฟซสายเคเบิลและอุปกรณ์ที่มีการสูญเสียการแทรกต่ำและการเชื่อมต่อที่เชื่อถือได้:

ประเภททั่วไป: SMA (สูงถึง 18 GHz), N-type (สูงถึง 18 GHz, พลังงานสูง), TNC (ทนต่อการสั่นสะเทือน), BNC (ความถี่ต่ำ, การเชื่อมต่ออย่างรวดเร็ว), 2 . 92 มม. (สูงถึง 40 GHz), 1.85mm (สูงถึง 67 GHz)

คุณสมบัติ: เลือกตัวเชื่อมต่อ crimp, colder หรือการบีบอัดตามความต้องการการติดตั้ง . ในสภาพแวดล้อมที่รุนแรงเลือกตัวเชื่อมต่อสแตนเลสผ่านชุดทองเหลือง .

เพศและขั้ว: ตรวจสอบให้แน่ใจว่าปลายชาย / หญิงตรงกับอุปกรณ์ (e . g ., sma male กับผู้หญิง n-type) .}



6. ต้นทุนและความน่าเชื่อถือยอดคงเหลือ

สายเคเบิลประสิทธิภาพสูง (e . g . ตัวนำเงินที่ชุบเงิน, โฟม PTFE / PTFE ความหนาแน่นต่ำ) มีราคาแพงกว่า แต่มีการสูญเสียและอายุการใช้งานที่ยาวนานขึ้น

ตัวเลือกที่ประหยัด (e . g ., เหล็กกล้าซิลเวอร์-คอปเปอร์, ถักเปียทองแดงกระป๋อง, ปลอก pvc) เหมาะสำหรับความถี่ต่ำ, การใช้งานที่ไม่สำคัญ

สำหรับแอพพลิเคชั่นความปลอดภัยที่สำคัญ (e . g ., อุปกรณ์การแพทย์, การบิน), จัดลำดับความสำคัญความน่าเชื่อถือมากกว่าค่าใช้จ่าย .



สรุปขั้นตอนสำคัญ

ชี้แจงสถานการณ์แอปพลิเคชัน (คงที่ / มือถือ, ในร่ม / กลางแจ้ง, ช่วงความถี่) .

จับคู่ข้อมูลจำเพาะไฟฟ้า (อิมพีแดนซ์พลังงานการลดทอน) .

เลือกคุณสมบัติเชิงกลที่เหมาะสม (ความยืดหยุ่น, ขนาด, ความทนทาน) .

ตรวจสอบความต้านทานต่อสิ่งแวดล้อม (อุณหภูมิความชื้นสารเคมี) .

เลือกตัวเชื่อมต่อที่เข้ากันได้ .

ประสิทธิภาพสมดุลราคาและความน่าเชื่อถือ .



โดยทำตามขั้นตอนเหล่านี้คุณสามารถเลือกชุดประกอบสายเคเบิล RF ที่เพิ่มประสิทธิภาพความสมบูรณ์ของสัญญาณและอายุยืนสำหรับความต้องการเฉพาะของคุณ .
