สมบัติทางไฟฟ้าของสายทดสอบ VNA คืออะไร?

เฮ้! ในฐานะซัพพลายเออร์ของสายเคเบิลทดสอบ VNA ฉันตื่นเต้นเป็นอย่างยิ่งที่จะได้เจาะลึกคุณสมบัติทางไฟฟ้าของสายเคเบิลที่ดีเหล่านี้ร่วมกับคุณ

ก่อนอื่น เรามาพูดถึงว่า VNA Test Cables คืออะไร สิ่งเหล่านี้เป็นองค์ประกอบสำคัญในด้านการทดสอบและการวัดผล VNA ย่อมาจาก Vector Network Analyzer และสายเคเบิลเหล่านี้ใช้ในการเชื่อมต่อเครื่องวิเคราะห์กับอุปกรณ์ที่กำลังทดสอบ หากคุณต้องการเรียนรู้เพิ่มเติมเกี่ยวกับพวกเขา คุณสามารถดูลิงก์นี้:สายทดสอบ VNA-

คุณสมบัติทางไฟฟ้าที่สำคัญที่สุดประการหนึ่งของสายทดสอบ VNA คือความต้านทานที่เป็นลักษณะเฉพาะ อิมพีแดนซ์ลักษณะเฉพาะนั้นโดยพื้นฐานแล้วคืออัตราส่วนของแรงดันไฟฟ้าต่อกระแสในคลื่นเคลื่อนที่บนสายเคเบิล สำหรับสายทดสอบ VNA ส่วนใหญ่ ความต้านทานลักษณะเฉพาะมาตรฐานคือ 50 โอห์ม เนื่องจากอุปกรณ์ RF (ความถี่วิทยุ) จำนวนมากได้รับการออกแบบมาให้ทำงานกับอิมพีแดนซ์ 50 โอห์ม เมื่ออิมพีแดนซ์ของสายเคเบิลตรงกับอิมพีแดนซ์ของอุปกรณ์ ช่วยให้มั่นใจได้ถึงการถ่ายโอนพลังงานสูงสุดและลดการสะท้อนของสัญญาณ

ผมขอยกตัวอย่างให้คุณฟัง ลองนึกภาพคุณกำลังพยายามเทน้ำผ่านสายยาง หากสายยางหักงอ การไหลของน้ำจะหยุดชะงัก และน้ำบางส่วนอาจกระเด็นกลับด้วยซ้ำ ในทำนองเดียวกัน หากอิมพีแดนซ์ของสายทดสอบ VNA ไม่ตรงกับอิมพีแดนซ์ของ VNA หรืออุปกรณ์ที่ทดสอบ สัญญาณอาจสะท้อนกลับ ทำให้เกิดข้อผิดพลาดในการวัด ดังนั้นการมีคุณลักษณะอิมพีแดนซ์ที่เหมาะสมก็เหมือนกับการมีสายยางที่ไหลเรียบสำหรับส่งสัญญาณไฟฟ้าของคุณ

คุณสมบัติที่สำคัญอีกประการหนึ่งคือการลดทอน การลดทอนหมายถึงการสูญเสียความแรงของสัญญาณขณะเดินทางผ่านสายเคเบิล มีหน่วยวัดเป็นเดซิเบลต่อหน่วยความยาว (dB/m หรือ dB/ft) ปริมาณการลดทอนขึ้นอยู่กับปัจจัยหลายประการ เช่น ความถี่ของสัญญาณ ความยาวของสายเคเบิล และโครงสร้างของสายเคเบิล

ความถี่ที่สูงกว่ามักจะประสบกับการลดทอนมากกว่าความถี่ที่ต่ำกว่า เนื่องจากที่ความถี่สูงกว่า สัญญาณไฟฟ้าจะมีปฏิกิริยากับวัสดุในสายเคเบิลมากขึ้น ส่งผลให้พลังงานกระจายไปเป็นความร้อนมากขึ้น ตัวอย่างเช่น สายเคเบิลทดสอบ VNA อาจมีการลดทอนที่ 0.5 dB/m ที่ 1 GHz แต่อาจเพิ่มเป็น 2 dB/m ที่ 10 GHz

ความยาวของสายเคเบิลก็มีบทบาทสำคัญเช่นกัน ยิ่งสายเคเบิลยาว สัญญาณก็จะยิ่งลดน้อยลง ดังนั้น เมื่อคุณเลือกสายทดสอบ VNA คุณจะต้องพิจารณาระยะห่างระหว่าง VNA และอุปกรณ์ที่ทดสอบ หากคุณต้องการวัดสัญญาณในระยะไกล คุณอาจต้องเลือกสายเคเบิลที่มีการลดทอนสัญญาณที่ต่ำกว่า หรือใช้เครื่องขยายสัญญาณเพื่อเพิ่มความแรงของสัญญาณ

VSWR หรือ Voltage Standing Wave Ratio ถือเป็นคุณสมบัติทางไฟฟ้าที่สำคัญอีกประการหนึ่ง VSWR เป็นตัววัดว่าสายเคเบิลเข้ากับโหลดได้ดีเพียงใด (อุปกรณ์ที่ทดสอบ) มันคืออัตราส่วนของแรงดันไฟฟ้าสูงสุดต่อแรงดันไฟฟ้าต่ำสุดบนสายเคเบิล VSWR 1:1 หมายความว่าสายเคเบิลเข้ากันได้กับโหลดอย่างสมบูรณ์แบบ และไม่มีการสะท้อนของสัญญาณ ในความเป็นจริง แทบเป็นไปไม่ได้เลยที่จะได้ VSWR ที่สมบูรณ์แบบ 1:1 แต่ VSWR ที่ต่ำกว่าจะดีกว่าเสมอ

VSWR ที่สูงอาจทำให้เกิดปัญหา เช่น การถ่ายโอนพลังงานลดลง การวัดที่ไม่ถูกต้อง และอาจสร้างความเสียหายให้กับอุปกรณ์ได้ ตัวอย่างเช่น หาก VSWR สูงเกินไป สัญญาณที่สะท้อนอาจทำให้ VNA ร้อนเกินไปหรือทำงานผิดปกติได้ ดังนั้น เมื่อคุณเลือกสายเคเบิลทดสอบ VNA คุณควรมองหาสายเคเบิลที่มี VSWR ต่ำ โดยเฉพาะอย่างยิ่งหากคุณกำลังทำงานกับสัญญาณกำลังสูง

ความเสถียรของเฟสก็เป็นคุณสมบัติที่สำคัญเช่นกัน โดยเฉพาะอย่างยิ่งเมื่อคุณทำการวัดที่แม่นยำ ความเสถียรของเฟสหมายถึงระยะของสัญญาณที่เปลี่ยนแปลงตามเวลา อุณหภูมิ และความถี่ ในการใช้งานบางอย่าง เช่น การวัดเสาอากาศหรือการทดสอบวงจรไมโครเวฟ การเปลี่ยนแปลงเฟสเพียงเล็กน้อยก็อาจทำให้เกิดข้อผิดพลาดที่สำคัญในการวัดได้

ตัวอย่างเช่น หากคุณกำลังทดสอบเสาอากาศ เฟสของสัญญาณอาจส่งผลต่อรูปแบบการแผ่รังสีของเสาอากาศได้ หากเฟสของสัญญาณจากสายทดสอบ VNA เปลี่ยนไป อาจทำให้เสาอากาศมีรูปแบบการแผ่รังสีที่แตกต่างจากที่เป็นจริงได้ ดังนั้น สำหรับการใช้งานประเภทนี้ คุณจำเป็นต้องมีสายทดสอบ VNA ที่มีความเสถียรของเฟสสูง

ตอนนี้ เรามาพูดถึงว่าคุณสมบัติทางไฟฟ้าเหล่านี้ได้รับผลกระทบจากโครงสร้างของสายเคเบิลอย่างไร ตัวนำด้านในของสายทดสอบ VNA มักทำจากทองแดงหรือโลหะผสมทองแดง ทองแดงเป็นสื่อนำไฟฟ้าที่ดีซึ่งช่วยลดการลดทอนลง ตัวนำด้านนอกหรือที่เรียกว่าโล่ใช้เพื่อป้องกันตัวนำภายในจากการรบกวนทางแม่เหล็กไฟฟ้าภายนอก เกราะป้องกันที่ดียังสามารถช่วยลด VSWR ได้ด้วยการป้องกันสัญญาณรั่ว

วัสดุอิเล็กทริกระหว่างตัวนำด้านในและด้านนอกยังมีบทบาทในคุณสมบัติทางไฟฟ้าของสายเคเบิลด้วย วัสดุไดอิเล็กตริกที่แตกต่างกันมีค่าคงที่ไดอิเล็กทริกต่างกัน ซึ่งอาจส่งผลต่อคุณลักษณะอิมพีแดนซ์ การลดทอน และความเสถียรของเฟสของสายเคเบิล ตัวอย่างเช่น สายเคเบิลที่มีวัสดุที่มีค่าความเป็นฉนวนต่ำ เช่น PTFE (โพลีเตตระฟลูออโรเอทิลีน) มีแนวโน้มที่จะมีการลดทอนที่ต่ำกว่าและมีความเสถียรของเฟสได้ดีกว่าสายเคเบิลที่มีวัสดุที่มีค่าคงที่ไดอิเล็กทริกสูง

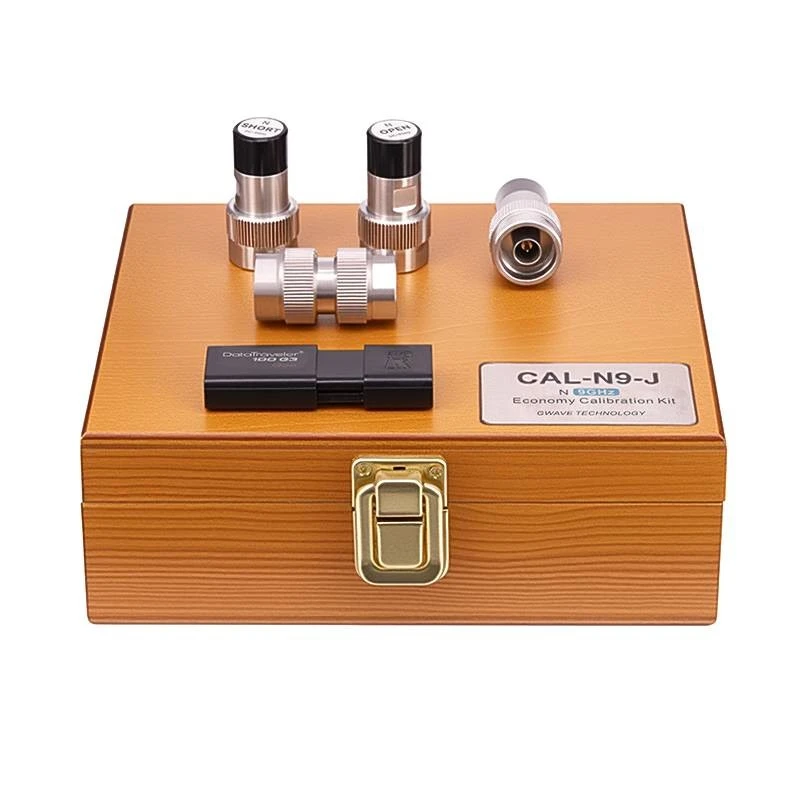

เมื่อพูดถึงการรักษาคุณสมบัติทางไฟฟ้าของสายทดสอบ VNA การสอบเทียบถือเป็นสิ่งสำคัญ การสอบเทียบช่วยให้มั่นใจได้ว่าการวัดด้วยสายเคเบิลมีความแม่นยำ คุณสามารถใช้ชุดสอบเทียบเพื่อปรับเทียบ VNA และสายเคเบิลของคุณ ชุดอุปกรณ์เหล่านี้มักประกอบด้วยชุดมาตรฐานที่ทราบ เช่น วงจรเปิด การลัดวงจร และวงจรโหลด ด้วยการวัดมาตรฐานเหล่านี้ด้วย VNA และสายเคเบิล คุณสามารถแก้ไขข้อผิดพลาดใดๆ ที่เกิดจากคุณสมบัติทางไฟฟ้าของสายเคเบิลได้

โดยสรุป คุณสมบัติทางไฟฟ้าของสายทดสอบ VNA เช่น คุณลักษณะอิมพีแดนซ์ การลดทอน VSWR ความเสถียรของเฟส ล้วนมีความสำคัญอย่างยิ่งต่อการทดสอบและการวัดที่แม่นยำ ในฐานะซัพพลายเออร์ ฉันเข้าใจถึงความสำคัญของคุณสมบัติเหล่านี้ และฉันมุ่งมั่นที่จะจัดหาสายทดสอบ VNA คุณภาพสูงที่ตรงกับความต้องการของคุณ ไม่ว่าคุณจะทำงานในโครงการขนาดเล็กหรือการใช้งานในอุตสาหกรรมขนาดใหญ่ การมีสายทดสอบ VNA ที่เหมาะสมสามารถสร้างความแตกต่างอย่างมากในด้านความแม่นยำและความน่าเชื่อถือของการวัดของคุณ

หากคุณสนใจซื้อสายทดสอบ VNA หรือมีคำถามเกี่ยวกับคุณสมบัติทางไฟฟ้า โปรดติดต่อเราได้ตลอดเวลา เราพร้อมช่วยคุณค้นหาสายเคเบิลที่ดีที่สุดสำหรับความต้องการเฉพาะของคุณ มาทำงานร่วมกันเพื่อให้แน่ใจว่ากระบวนการทดสอบและการวัดผลของคุณแม่นยำและมีประสิทธิภาพมากที่สุดเท่าที่จะเป็นไปได้!

อ้างอิง:

• "การออกแบบวงจร RF และไมโครเวฟสำหรับการใช้งานไร้สาย" โดย Chris Bowick
• "ทฤษฎีเสาอากาศ: การวิเคราะห์และการออกแบบ" โดย Constantine A. Balanis
