อะไรคือความแตกต่างระหว่างเครื่องหมุนเวียน RF แบบเสาหินและแบบไฮบริด?

ในขอบเขตของเทคโนโลยีความถี่วิทยุ (RF) เครื่องหมุนเวียนมีบทบาทสำคัญในการจัดการการไหลของสัญญาณ RF เป็นอุปกรณ์ที่ไม่โต้ตอบแบบพาสซีฟที่ยอมให้สัญญาณเคลื่อนที่ไปในทิศทางเฉพาะรอบพอร์ต เครื่องหมุนเวียน RF ทั่วไปสองประเภทคือเครื่องหมุนเวียนแบบเสาหินและแบบผสม ในฐานะซัพพลายเออร์เครื่องหมุนเวียน RF ฉันได้เห็นโดยตรงถึงคุณลักษณะเฉพาะและการใช้งานของทั้งสองประเภทนี้ และในบล็อกนี้ ฉันจะเจาะลึกถึงความแตกต่างของพวกเขา

1. การออกแบบโครงสร้าง

เครื่องหมุนเวียน RF แบบเสาหิน

เครื่องหมุนเวียนคลื่นความถี่วิทยุแบบเสาหินถูกสร้างขึ้นเป็นหน่วยเดียวที่บูรณาการ ส่วนประกอบหลัก เช่น วัสดุเฟอร์ไรต์ ไมโครสตริปหรือวงจรสตริปไลน์ และโครงสร้างแม่เหล็ก ถูกประดิษฐ์ขึ้นบนพื้นผิวเดียว โครงสร้างชิ้นเดียวนี้มีข้อดีหลายประการ ประการแรก ให้ความเสถียรทางกลในระดับสูง เนื่องจากส่วนประกอบทั้งหมดเป็นส่วนหนึ่งของโครงสร้างเดียว จึงมีความเสี่ยงน้อยกว่าที่จะเกิดการเยื้องศูนย์หรือความล้มเหลวทางกลไกเนื่องจากการสั่นสะเทือนหรือแรงกระแทกภายนอก

ประการที่สอง การออกแบบที่กะทัดรัดของเครื่องหมุนเวียนแบบเสาหินทำให้เหมาะสำหรับการใช้งานที่ต้องการพื้นที่เป็นพิเศษ ตัวอย่างเช่น ในอุปกรณ์สื่อสารที่มีรูปแบบขนาดเล็ก เช่น วิทยุมือถือหรือระบบเรดาร์ขนาดเล็ก เครื่องหมุนเวียนแบบเสาหินสามารถรวมเข้ากับพื้นที่ที่มีอยู่อย่างจำกัดได้อย่างง่ายดาย

เครื่องหมุนเวียน RF แบบไฮบริด

ในทางกลับกัน เครื่องหมุนเวียน RF แบบไฮบริดถูกสร้างขึ้นโดยการรวมส่วนประกอบที่แยกจากกันหลายชิ้นเข้าด้วยกัน ส่วนประกอบเหล่านี้อาจรวมถึงส่วนประกอบเฟอร์ไรต์ ขั้วต่อ และแผงวงจรพิมพ์ที่แยกจากกัน ลักษณะโมดูลาร์ของเครื่องหมุนเวียนแบบไฮบริดช่วยให้การออกแบบมีความยืดหยุ่นมากขึ้น วิศวกรสามารถเลือกวัสดุเฟอร์ไรต์ ตัวเชื่อมต่อ และการกำหนดค่าวงจรประเภทต่างๆ ได้ตามความต้องการเฉพาะของการใช้งาน

อย่างไรก็ตาม ความเป็นโมดูลาร์นี้ยังมาพร้อมกับข้อเสียบางประการด้วย ส่วนประกอบหลายชิ้นจำเป็นต้องประกอบอย่างระมัดระวัง ซึ่งจะเพิ่มความเสี่ยงในการวางแนวที่ไม่ตรง การวางแนวที่ไม่ตรงเล็กน้อยในระหว่างกระบวนการประกอบอาจทำให้ประสิทธิภาพของเครื่องหมุนเวียนลดลงอย่างมาก เช่น การสูญเสียการแทรกที่เพิ่มขึ้นหรือการลดการแยกตัว

2. ลักษณะการปฏิบัติงาน

การสูญเสียการแทรก

การสูญเสียการแทรกเป็นพารามิเตอร์ประสิทธิภาพที่สำคัญสำหรับเครื่องหมุนเวียน RF เนื่องจากค่านี้แสดงถึงปริมาณของกำลังสัญญาณที่สูญเสียไปเมื่อสัญญาณผ่านผ่านเครื่องหมุนเวียน โดยทั่วไปเครื่องหมุนเวียนแบบเสาหินจะมีการสูญเสียการแทรกต่ำกว่าเมื่อเปรียบเทียบกับเครื่องหมุนเวียนแบบไฮบริด การออกแบบวงจรหมุนเวียนเสาหินแบบบูรณาการช่วยลดจำนวนอินเทอร์เฟซและความต่อเนื่องในเส้นทางสัญญาณ ส่งผลให้สัญญาณลดทอนน้อยลง

ในการใช้งานที่ความแรงของสัญญาณเป็นสิ่งสำคัญ เช่น ในเครื่องส่งสัญญาณ RF กำลังสูง การสูญเสียการแทรกที่ต่ำกว่าของเครื่องหมุนเวียนแบบเสาหินสามารถช่วยรักษาความสมบูรณ์ของสัญญาณที่ส่งได้ ตัวอย่างเช่น ในระบบสื่อสารผ่านดาวเทียม เครื่องหมุนเวียนแบบเสาหินสามารถรับประกันได้ว่าสัญญาณ RF กำลังสูงจากเครื่องส่งไปถึงเสาอากาศโดยมีการสูญเสียน้อยที่สุด

เครื่องหมุนเวียนแบบไฮบริดอาจมีการสูญเสียการแทรกสูงกว่าเนื่องจากโครงสร้างส่วนประกอบที่แยกจากกัน การเชื่อมต่อระหว่างส่วนประกอบต่างๆ อาจทำให้เกิดการสะท้อนและการกระเจิงของสัญญาณ ส่งผลให้สูญเสียพลังงานเพิ่มเติม อย่างไรก็ตาม ด้วยการออกแบบที่พิถีพิถันและการเลือกส่วนประกอบคุณภาพสูง การสูญเสียการแทรกของเครื่องหมุนเวียนแบบไฮบริดจึงสามารถลดลงให้อยู่ในระดับที่ยอมรับได้สำหรับการใช้งานหลายประเภท

การแยกตัว

การแยกสัญญาณเป็นอีกหนึ่งตัวชี้วัดประสิทธิภาพที่สำคัญ ซึ่งจะวัดความสามารถของตัวหมุนเวียนในการป้องกันสัญญาณรั่วไหลระหว่างพอร์ตที่ไม่ได้อยู่ติดกัน โดยทั่วไปเครื่องหมุนเวียนแบบเสาหินจะให้ประสิทธิภาพการแยกที่ดี โครงสร้างแบบรวมช่วยให้มีสนามแม่เหล็กและลดการมีเพศสัมพันธ์ระหว่างพอร์ต

ในระบบสื่อสาร การแยกสัญญาณในระดับสูงถือเป็นสิ่งสำคัญเพื่อป้องกันการรบกวนระหว่างเส้นทางสัญญาณที่แตกต่างกัน ตัวอย่างเช่น ในระบบตัวรับส่งสัญญาณ ตัวหมุนเวียนจำเป็นต้องแยกตัวส่งออกจากตัวรับเพื่อหลีกเลี่ยงการรบกวนในตัวเอง เครื่องหมุนเวียนแบบเสาหินสามารถบรรลุการแยกนี้ได้อย่างมีประสิทธิภาพ ทำให้มั่นใจได้ถึงการทำงานที่เหมาะสมของตัวรับส่งสัญญาณ

เครื่องหมุนเวียนแบบไฮบริดยังสามารถให้การแยกตัวสูงได้ แต่ต้องมีการออกแบบและการปรับแต่งอย่างระมัดระวังมากขึ้น ส่วนประกอบที่แยกจากกันจำเป็นต้องได้รับการจัดเรียงและปรับให้เหมาะสมเพื่อลดการเชื่อมต่อระหว่างพอร์ตให้เหลือน้อยที่สุด ในบางกรณี อาจจำเป็นต้องมีส่วนประกอบป้องกันหรือการกรองเพิ่มเติมเพื่อปรับปรุงประสิทธิภาพการแยกตัวของระบบหมุนเวียนแบบไฮบริด

การตอบสนองความถี่

เครื่องหมุนเวียนแบบเสาหินมักจะมีการตอบสนองความถี่ที่จำกัดมากกว่าเมื่อเปรียบเทียบกับเครื่องหมุนเวียนแบบไฮบริด การออกแบบเครื่องหมุนเวียนแบบเสาหินแบบบูรณาการได้รับการปรับให้เหมาะสมสำหรับช่วงความถี่เฉพาะในระหว่างกระบวนการผลิต เมื่อประดิษฐ์ขึ้นแล้ว การปรับเปลี่ยนการตอบสนองความถี่ของเครื่องหมุนเวียนแบบเสาหินอาจเป็นเรื่องยาก

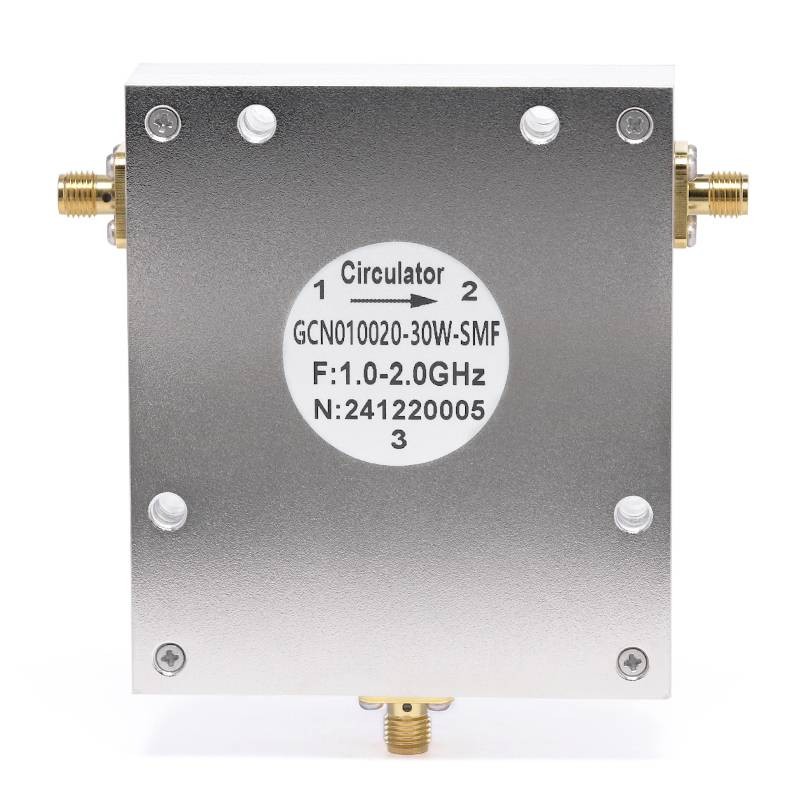

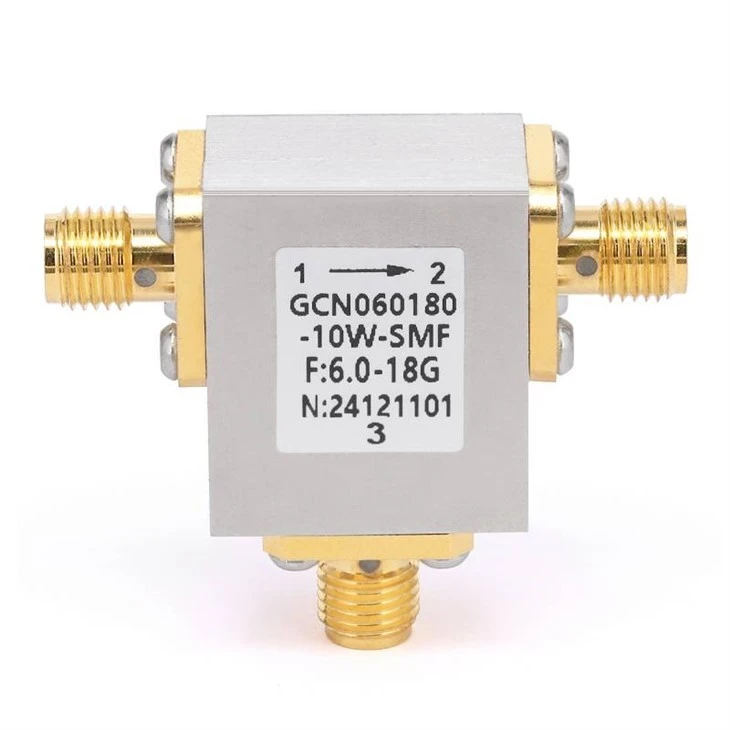

เครื่องหมุนเวียนแบบไฮบริดที่มีการออกแบบแบบโมดูลาร์ ให้ความยืดหยุ่นในการตอบสนองความถี่ที่มากขึ้น วิศวกรสามารถเลือกวัสดุเฟอร์ไรต์และการกำหนดค่าวงจรที่แตกต่างกันเพื่อให้ได้ช่วงความถี่ที่กว้างขึ้น ตัวอย่างเช่น หากแอปพลิเคชันต้องการเครื่องหมุนเวียนเพื่อทำงานบนแถบความถี่กว้าง เครื่องหมุนเวียนแบบไฮบริดสามารถออกแบบให้ตรงตามข้อกำหนดนี้ได้ เรามีเครื่องหมุนเวียนที่หลากหลายซึ่งมีช่วงความถี่ที่แตกต่างกัน เช่นเครื่องหมุนเวียนโคแอกเชียล RF 26.5GHz-เครื่องหมุนเวียนโคแอกเชียล RF 40GHz, และเครื่องหมุนเวียนโคแอกเชียล RF 18GHz-

3. ข้อพิจารณาด้านต้นทุนและการผลิต

ค่าใช้จ่าย

โดยทั่วไปเครื่องหมุนเวียนแบบเสาหินมีราคาแพงกว่าในการผลิตมากกว่าเครื่องหมุนเวียนแบบไฮบริด กระบวนการผลิตเครื่องหมุนเวียนแบบเสาหินเกี่ยวข้องกับเทคนิคการผลิตเซมิคอนดักเตอร์ขั้นสูง เช่น การพิมพ์หินด้วยแสงและการสะสมฟิล์มบาง กระบวนการเหล่านี้ต้องใช้อุปกรณ์พิเศษและสภาพแวดล้อมในห้องสะอาด ซึ่งจะทำให้ต้นทุนการผลิตเพิ่มขึ้น

เครื่องหมุนเวียนแบบไฮบริดประกอบด้วยส่วนประกอบที่แยกจากกัน จึงมีความคุ้มค่ามากกว่า ส่วนประกอบต่างๆ สามารถจัดหาได้จากซัพพลายเออร์หลายราย และกระบวนการประกอบค่อนข้างตรงไปตรงมา สิ่งนี้ทำให้เครื่องหมุนเวียนแบบไฮบริดเป็นตัวเลือกที่น่าสนใจยิ่งขึ้นสำหรับการใช้งานที่คำนึงถึงต้นทุนและมีความละเอียดอ่อน

ความซับซ้อนของการผลิต

การผลิตเครื่องหมุนเวียนแบบเสาหินเป็นกระบวนการที่ซับซ้อนและมีความเชี่ยวชาญสูง จำเป็นต้องมีการควบคุมพารามิเตอร์การผลิตที่แม่นยำเพื่อให้มั่นใจถึงประสิทธิภาพการหมุนเวียนที่สม่ำเสมอ การเบี่ยงเบนใดๆ ในกระบวนการผลิตสามารถนำไปสู่การเปลี่ยนแปลงอย่างมีนัยสำคัญในประสิทธิภาพของเครื่องหมุนเวียนแบบเสาหิน

เครื่องหมุนเวียนแบบไฮบริด แม้ว่าจะต้องประกอบอย่างระมัดระวัง แต่ก็มีความซับซ้อนในการผลิตค่อนข้างต่ำ สามารถทดสอบและเปลี่ยนส่วนประกอบแบบแยกส่วนได้อย่างง่ายดายหากจำเป็นในระหว่างกระบวนการประกอบ ช่วยให้กระบวนการผลิตมีความยืดหยุ่นมากขึ้นและลดเวลาในการผลิตได้

4. การใช้งาน

เครื่องหมุนเวียน RF แบบเสาหิน

เครื่องหมุนเวียนคลื่นความถี่วิทยุแบบเสาหินมักใช้ในการใช้งานที่ต้องการประสิทธิภาพสูง ขนาดกะทัดรัด และความน่าเชื่อถือ ในการใช้งานทางทหารและการบินและอวกาศ เช่น ระบบเรดาร์และดาวเทียมสื่อสาร เครื่องหมุนเวียนแบบเสาหินเป็นที่ต้องการเนื่องจากประสิทธิภาพที่ยอดเยี่ยมและความน่าเชื่อถือสูง ขนาดที่กะทัดรัดของเครื่องหมุนเวียนแบบเสาหินยังทำให้เหมาะสำหรับใช้ในอุปกรณ์สื่อสารแบบพกพาและระบบ RF ขนาดเล็ก

เครื่องหมุนเวียน RF แบบไฮบริด

เครื่องหมุนเวียน RF แบบไฮบริดค้นหาการใช้งานที่หลากหลายในระบบการสื่อสารเชิงพาณิชย์ เช่น สถานีฐานโทรศัพท์มือถือและเราเตอร์ Wi - Fi ความคุ้มทุน ความมีประสิทธิภาพและความยืดหยุ่นในการออกแบบทำให้เป็นตัวเลือกยอดนิยมสำหรับการใช้งานเหล่านี้ นอกจากนี้ ในโครงการวิจัยและพัฒนาที่ข้อกำหนดความถี่อาจเปลี่ยนแปลง เครื่องหมุนเวียนแบบไฮบริดสามารถปรับเปลี่ยนได้อย่างง่ายดายเพื่อให้ตรงตามข้อกำหนดใหม่

บทสรุป

โดยสรุป เครื่องหมุนเวียน RF แบบเสาหินและแบบไฮบริดมีความแตกต่างกันอย่างชัดเจนในแง่ของการออกแบบโครงสร้าง คุณลักษณะด้านประสิทธิภาพ ต้นทุน และการใช้งาน เครื่องหมุนเวียนแบบเสาหินให้ประสิทธิภาพสูง ขนาดกะทัดรัด และความน่าเชื่อถือสูง แต่มาพร้อมกับต้นทุนที่สูงกว่าและความยืดหยุ่นของความถี่ที่จำกัด ในทางกลับกัน เครื่องหมุนเวียนแบบไฮบริดให้ความยืดหยุ่นในการออกแบบที่มากขึ้น ความคุ้มทุน และการตอบสนองความถี่ที่กว้างขึ้น โดยที่ประสิทธิภาพอาจลดลงและความซับซ้อนในการประกอบที่สูงขึ้น

ในฐานะซัพพลายเออร์เครื่องหมุนเวียนคลื่นความถี่วิทยุ เราเข้าใจความต้องการที่หลากหลายของลูกค้าของเรา ไม่ว่าคุณจะต้องการเครื่องหมุนเวียนแบบเสาหินประสิทธิภาพสูงสำหรับการใช้งานที่สำคัญ หรือเครื่องหมุนเวียนแบบไฮบริดที่คุ้มค่าสำหรับโครงการเชิงพาณิชย์ เราก็สามารถเสนอโซลูชันที่เหมาะสมให้กับคุณได้ หากคุณสนใจเครื่องหมุนเวียน RF ของเรา หรือมีข้อกำหนดเฉพาะสำหรับโครงการของคุณ โปรดติดต่อเราเพื่อขอการอภิปรายโดยละเอียดและการเจรจาจัดซื้อจัดจ้าง

อ้างอิง

• โปซาร์, DM (2011) วิศวกรรมไมโครเวฟ (ฉบับที่ 4) ไวลีย์.
• คอลลิน RE (2001) รากฐานสำหรับวิศวกรรมไมโครเวฟ (ฉบับที่ 2) ไวลีย์.
• Bahl, IJ และ Bhartia, P. (1988) การออกแบบวงจรโซลิดสเตตไมโครเวฟ ไวลีย์.
