โหลด RF แบบโคแอกเชียลและท่อนำคลื่นแตกต่างกันอย่างไร

เฮ้! ในฐานะซัพพลายเออร์โหลด RF ฉันมีคำถามมากมายเกี่ยวกับความแตกต่างระหว่างโหลด RF แบบโคแอกเชียลและท่อนำคลื่น ฉันเลยคิดว่าจะใช้เวลาสักครู่เพื่อแจกแจงรายละเอียดทั้งหมดให้คุณในแบบที่เข้าใจง่าย

ก่อนอื่น เรามาพูดถึงโหลด RF กันก่อน กล่าวง่ายๆ ก็คือ โหลด RF เป็นส่วนประกอบที่ใช้ในระบบความถี่วิทยุ (RF) เพื่อดูดซับพลังงาน RF ได้รับการออกแบบมาเพื่อเลียนแบบอิมพีแดนซ์ของระบบที่เชื่อมต่ออยู่ จึงสามารถกระจายกำลังได้โดยไม่ทำให้เกิดการสะท้อนกลับ

โหลด RF โคแอกเชียล

โหลด RF แบบโคแอกเซียลเป็นเรื่องปกติและมีมานานแล้ว พวกเขาใช้สายโคแอกเชียลเป็นสื่อกลางในการส่งสัญญาณ สายโคแอกเชียลประกอบด้วยตัวนำกลาง ชั้นฉนวน ชีลด์โลหะ และแจ็กเก็ตด้านนอก

ข้อดีอย่างหนึ่งที่สำคัญของโหลด RF แบบโคแอกเชียลคือความยืดหยุ่น พวกมันสามารถโค้งงอและพันรอบส่วนประกอบอื่นๆ ในระบบได้อย่างง่ายดาย สิ่งนี้ทำให้เหมาะสำหรับแอปพลิเคชันที่มีพื้นที่จำกัดหรือในพื้นที่ที่คุณต้องการเปลี่ยนแปลงเค้าโครงอย่างรวดเร็ว ตัวอย่างเช่น ในการตั้งค่าแท่นทดสอบ คุณสามารถย้ายและเปลี่ยนตำแหน่งโหลด RF โคแอกเซียลได้อย่างง่ายดายตามต้องการ

ข้อดีอีกอย่างคือช่วงความถี่ที่กว้าง โหลด RF แบบโคแอกเซียลสามารถทำงานได้บนคลื่นความถี่ที่กว้าง ตั้งแต่ไม่กี่เมกะเฮิรตซ์ไปจนถึงหลายกิกะเฮิรตซ์ ความอเนกประสงค์นี้ทำให้เหมาะสำหรับการใช้งานที่หลากหลาย รวมถึงโทรคมนาคม ระบบเรดาร์ และเครือข่ายไร้สาย

เมื่อพูดถึงประเภทต่างๆ มีตัวเลือกตัวเชื่อมต่อที่แตกต่างกันสำหรับโหลด RF โคแอกเซียล ตัวเชื่อมต่อยอดนิยมบางตัว ได้แก่ ขั้วต่อ 2.92 มม., 2.4 มม. และ SMA ที่โหลด RF 2.92 มมเป็นที่รู้จักในด้านประสิทธิภาพความถี่สูง สามารถรองรับความถี่ได้สูงถึง 40 GHz ที่โหลด RF 2.4 มมไปได้ไกลยิ่งขึ้นด้วยช่วงความถี่ที่สามารถเข้าถึงได้ถึง 50 GHz และโหลด RF SMAโดยทั่วไปจะใช้ในแอปพลิเคชันที่มีความถี่ต่ำ โดยทั่วไปจะสูงถึง 18 GHz

อย่างไรก็ตาม โหลด RF โคแอกเซียลก็มีข้อจำกัดบางประการเช่นกัน มีความสามารถในการจัดการพลังงานค่อนข้างต่ำกว่าเมื่อเปรียบเทียบกับโหลด RF ของท่อนำคลื่น ซึ่งหมายความว่า หากคุณต้องการกระจายพลังงาน RF จำนวนมาก โหลด RF แบบโคแอกเซียลอาจไม่ใช่ตัวเลือกที่ดีที่สุด นอกจากนี้ เมื่อความถี่เพิ่มขึ้น การสูญเสียในสายโคแอกเชียลอาจมีนัยสำคัญมากขึ้น ซึ่งอาจส่งผลต่อประสิทธิภาพโดยรวมของโหลด

โหลด RF ของท่อนำคลื่น

ในทางกลับกัน โหลด RFguide ของท่อนำคลื่นจะใช้ท่อนำคลื่นเป็นสื่อในการส่งผ่าน ท่อนำคลื่นเป็นท่อโลหะกลวงที่นำคลื่นแม่เหล็กไฟฟ้า โดยทั่วไปจะทำจากวัสดุเช่นทองเหลือง ทองแดง หรืออลูมิเนียม

ข้อดีหลักประการหนึ่งของโหลด RF ของท่อนำคลื่นคือความสามารถในการจัดการกำลังสูง ท่อนำคลื่นสามารถรองรับพลังงาน RF ในปริมาณที่มากกว่ามากเมื่อเทียบกับสายโคแอกเชียล ทำให้เหมาะสำหรับการใช้งานที่มีกำลังสูง เช่น ในระบบเรดาร์กำลังสูงและเครื่องเร่งอนุภาค

โหลด RF ของท่อนำคลื่นยังมีการสูญเสียที่ความถี่สูงน้อยกว่าอีกด้วย เนื่องจากคลื่นแม่เหล็กไฟฟ้าถูกจำกัดอยู่ภายในท่อนำคลื่นแบบกลวง จึงมีการสูญเสียรังสีน้อยลงและมีปฏิสัมพันธ์กับสภาพแวดล้อมโดยรอบน้อยลง ซึ่งส่งผลให้ประสิทธิภาพดีขึ้นที่ความถี่สูงเมื่อเทียบกับโหลด RF แบบโคแอกเซียล

แต่โหลด RF ของท่อนำคลื่นก็ไม่ได้ไม่มีข้อเสีย พวกมันมีความยืดหยุ่นน้อยกว่าโหลด RF แบบโคแอกเชียล ท่อนำคลื่นเป็นโครงสร้างที่แข็งแรง และเป็นการยากที่จะโค้งงอหรือจัดเส้นทางไปรอบๆ ส่วนประกอบอื่นๆ ซึ่งจะทำให้การติดตั้งและการรวมโหลด RF ของท่อนำคลื่นมีความท้าทายมากขึ้น โดยเฉพาะอย่างยิ่งในพื้นที่แคบ

ข้อจำกัดอีกประการหนึ่งคือช่วงความถี่ที่แคบ ท่อนำคลื่นได้รับการออกแบบให้ทำงานภายในย่านความถี่เฉพาะ และนอกย่านความถี่นี้ ประสิทธิภาพอาจลดลงอย่างมาก ซึ่งหมายความว่าคุณจะต้องเลือกขนาดและประเภทของท่อนำคลื่นที่เหมาะสมสำหรับข้อกำหนดความถี่เฉพาะของคุณอย่างรอบคอบ

ตารางเปรียบเทียบ

เราจะสรุปความแตกต่างระหว่างโหลด RF แบบโคแอกเซียลและท่อนำคลื่นในตาราง:

การใช้งาน

ทางเลือกระหว่างโหลด RF แบบโคแอกเชียลและท่อนำคลื่นจะขึ้นอยู่กับการใช้งานเฉพาะเป็นส่วนใหญ่ สำหรับการใช้งานที่ความยืดหยุ่นและช่วงความถี่กว้างเป็นสิ่งสำคัญ เช่น ในการทดสอบในห้องปฏิบัติการและระบบไร้สายขนาดเล็ก โหลด RF แบบโคแอกเซียลมักเป็นตัวเลือกที่ต้องการ

ในทางกลับกัน สำหรับการใช้งานที่มีกำลังสูงและความถี่สูง เช่น ในระบบเรดาร์ขนาดใหญ่และการสื่อสารผ่านดาวเทียม โหลด RF ของท่อนำคลื่นมีความเหมาะสมมากกว่า

คุณควรเลือกอันไหน?

เมื่อคุณตัดสินใจว่าจะใช้โหลด RF ประเภทใด คุณจะต้องพิจารณาข้อกำหนดเฉพาะของคุณ ลองนึกถึงปริมาณพลังงานที่คุณต้องการกระจาย ช่วงความถี่ของระบบ พื้นที่ว่าง และงบประมาณของคุณ

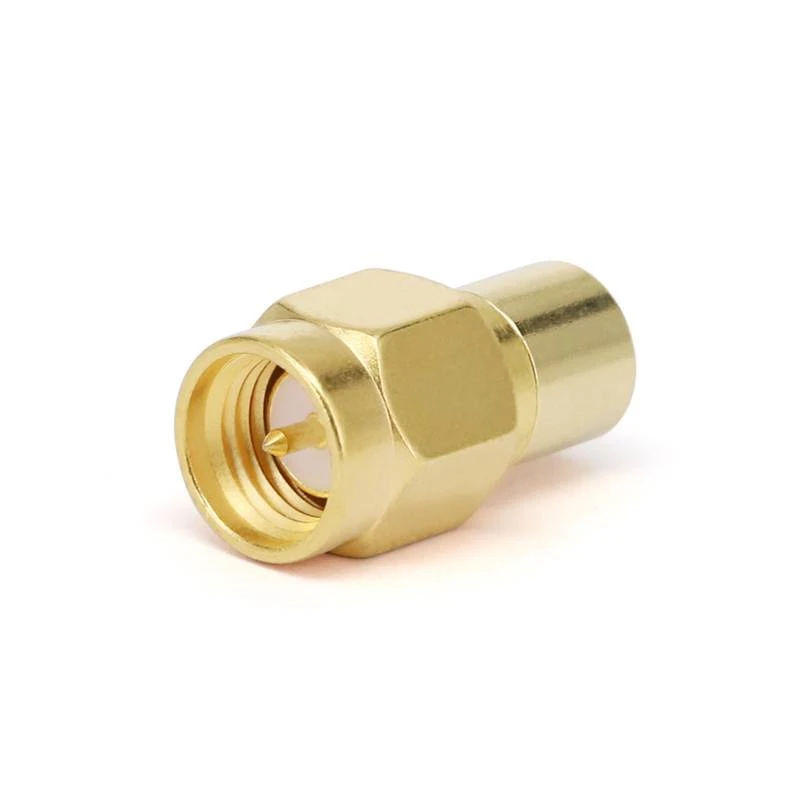

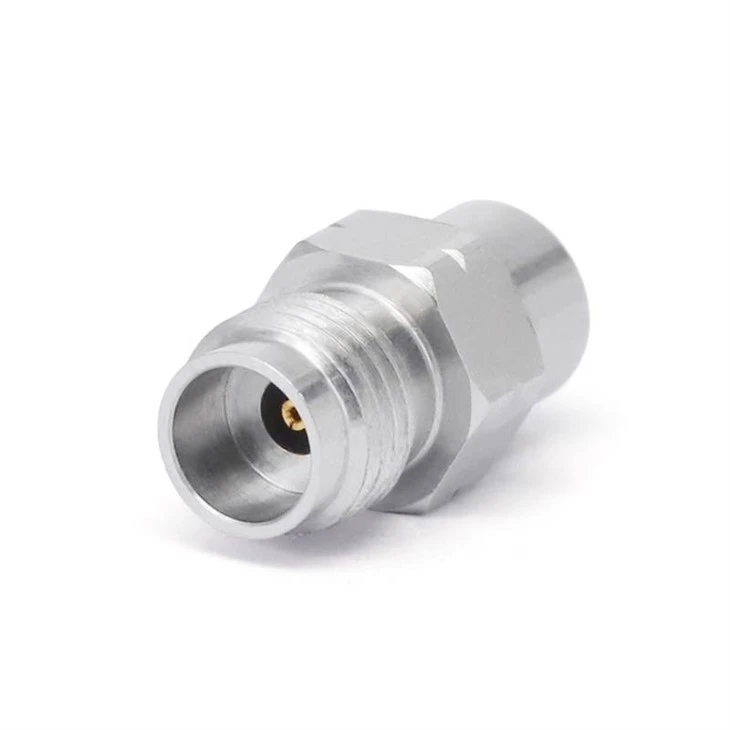

หากคุณกำลังทำงานในโครงการที่มีความต้องการพลังงานที่จำกัดและต้องการความยืดหยุ่น โหลด RF แบบโคแอกเซียลถือเป็นตัวเลือกที่ดี คุณสามารถเลือกประเภทตัวเชื่อมต่อและช่วงความถี่ได้หลากหลายเพื่อตอบสนองความต้องการของคุณ ตรวจสอบของเราโหลด RF 2.92 มม-โหลด RF 2.4 มม, และโหลด RF SMAสำหรับตัวเลือกความถี่ที่แตกต่างกัน

หากคุณกำลังเผชิญกับการใช้งานที่มีกำลังสูงและความถี่สูง โหลด RF ของท่อนำคลื่นอาจเป็นทางออก แต่ต้องเตรียมพร้อมสำหรับความท้าทายในการติดตั้งและความจำเป็นในการเลือกขนาดท่อนำคลื่นที่เหมาะสมอย่างระมัดระวัง
