จะลดการสูญเสียการแทรกของสายเคเบิลทดสอบ VNA ได้อย่างไร

ในขอบเขตของการทดสอบ RF และไมโครเวฟ Vector Network Analyzers (VNA) มีบทบาทสำคัญใน สายเคเบิลทดสอบ VNA เป็นส่วนประกอบที่สำคัญในการตั้งค่าการทดสอบเหล่านี้ เนื่องจากเชื่อมต่อ VNA กับอุปกรณ์ภายใต้การทดสอบ (DUT) อย่างไรก็ตาม ความท้าทายทั่วไปประการหนึ่งที่วิศวกรและช่างเทคนิคต้องเผชิญคือการสูญเสียการแทรกของสายเคเบิลเหล่านี้ การสูญเสียการแทรกอาจส่งผลกระทบอย่างมากต่อความแม่นยำของผลการทดสอบ ซึ่งนำไปสู่การวัดที่ไม่ถูกต้องและข้อสรุปที่อาจมีข้อบกพร่อง ในฐานะซัพพลายเออร์สายทดสอบ VNA เราเข้าใจถึงความสำคัญของการลดการสูญเสียการแทรกให้เหลือน้อยที่สุด และในบล็อกนี้ เราจะสำรวจกลยุทธ์ที่มีประสิทธิภาพหลายประการเพื่อบรรลุเป้าหมายนี้

ทำความเข้าใจกับการสูญเสียการแทรก

ก่อนที่จะเจาะลึกวิธีการลดการสูญเสียการแทรก สิ่งสำคัญคือต้องเข้าใจว่ามันคืออะไร การสูญเสียการแทรกคือการลดกำลังของสัญญาณที่เกิดขึ้นเมื่ออุปกรณ์ เช่น สายเคเบิล ถูกเสียบเข้าไปในสายส่ง ในบริบทของสายเคเบิลทดสอบ VNA มีสาเหตุหลักมาจากสองปัจจัย: การสูญเสียตัวนำและการสูญเสียอิเล็กทริก

การสูญเสียตัวนำไฟฟ้าเกิดจากความต้านทานของตัวนำของสายเคเบิล ขณะที่สัญญาณเดินทางผ่านตัวนำ พลังงานไฟฟ้าบางส่วนจะถูกแปลงเป็นความร้อน ส่งผลให้สูญเสียพลังงานสัญญาณ ในทางกลับกัน การสูญเสียอิเล็กทริกเกิดขึ้นเนื่องจากคุณสมบัติทางไฟฟ้าของวัสดุฉนวนของสายเคเบิล เมื่อสนามไฟฟ้ากระแสสลับถูกจ่ายไปที่อิเล็กทริก พลังงานบางส่วนจะกระจายไปเป็นความร้อน ส่งผลให้สัญญาณสูญเสียเพิ่มเติม

การเลือกสายเคเบิลที่เหมาะสม

ขั้นตอนพื้นฐานที่สุดประการหนึ่งในการลดการสูญเสียการแทรกคือการเลือกสายเคเบิลที่เหมาะสมสำหรับการใช้งาน สายเคเบิลประเภทต่างๆ มีลักษณะเฉพาะที่แตกต่างกัน และการเลือกสายเคเบิลที่เหมาะสมสามารถสร้างความแตกต่างอย่างมีนัยสำคัญในประสิทธิภาพการสูญเสียการแทรก

• ประเภทสายเคเบิล: สายโคแอกเชียลเป็นสายทดสอบ VNA ชนิดที่ใช้กันมากที่สุด มีหลากหลายรูปแบบ เช่น กึ่งแข็ง ยืดหยุ่น และกึ่งยืดหยุ่น โดยทั่วไปสายเคเบิลกึ่งแข็งจะมีการสูญเสียการแทรกต่ำกว่าเมื่อเทียบกับสายเคเบิลแบบยืดหยุ่น เนื่องจากมีโครงสร้างทางกายภาพที่เสถียรกว่า ซึ่งช่วยลดการรั่วไหลของสัญญาณและการลดทอน อย่างไรก็ตาม มีความยืดหยุ่นน้อยกว่าและยากต่อการติดตั้ง ในทางกลับกัน สายเคเบิลที่ยืดหยุ่นจะจัดการได้ง่ายกว่า แต่อาจมีการสูญเสียการแทรกสูงกว่าเล็กน้อย เมื่อการใช้งานต้องการความยืดหยุ่นสูง สายเคเบิลกึ่งยืดหยุ่นสามารถประนีประนอมได้ดี โดยให้ความสมดุลระหว่างความยืดหยุ่นและการสูญเสียการแทรกต่ำ
• ขนาดสายเคเบิล: ขนาดของสายเคเบิลยังส่งผลต่อการสูญเสียการแทรกด้วย โดยทั่วไปแล้วสายเคเบิลที่มีเส้นผ่านศูนย์กลางใหญ่จะมีการสูญเสียการแทรกที่ต่ำกว่า เนื่องจากมีความต้านทานในตัวนำต่ำกว่าและมีการสูญเสียอิเล็กทริกน้อยกว่า ตัวอย่างเช่น โดยทั่วไปสายโคแอกเซียลขนาด 7/8 นิ้วจะมีการสูญเสียการแทรกต่ำกว่าสายเคเบิลขนาด 1/2 นิ้วที่ความถี่เดียวกัน อย่างไรก็ตาม สายเคเบิลที่ใหญ่กว่านั้นก็หนักกว่าและมีราคาแพงกว่าเช่นกัน ดังนั้นจึงจำเป็นต้องสร้างความสมดุลระหว่างประสิทธิภาพและการใช้งานจริง
• วัสดุสายเคเบิล: วัสดุที่ใช้ในโครงสร้างสายเคเบิลอาจมีผลกระทบอย่างมากต่อการสูญเสียการแทรก ตัวนำคุณภาพสูง เช่น ทองแดงหรือทองแดงชุบเงิน มีความต้านทานต่ำกว่า และทำให้สูญเสียตัวนำน้อยกว่า ในทำนองเดียวกัน การใช้วัสดุอิเล็กทริกที่มีการสูญเสียต่ำ เช่น PTFE (โพลีเตตระฟลูออโรเอทิลีน) สามารถลดการสูญเสียอิเล็กทริกได้ เมื่อเลือกสายเคเบิล สิ่งสำคัญคือต้องคำนึงถึงคุณภาพของวัสดุที่ใช้ในการก่อสร้าง คุณจะพบสินค้าคุณภาพสูงมากมายสายทดสอบ VNAบนเว็บไซต์ของเราซึ่งได้รับการออกแบบด้วยวัสดุที่ดีที่สุดเพื่อลดการสูญเสียการแทรก

การติดตั้งสายเคเบิลที่เหมาะสม

แม้ว่าคุณจะเลือกสายเคเบิลที่ถูกต้อง การติดตั้งที่ไม่เหมาะสมก็อาจส่งผลให้สูญเสียการเสียบเพิ่มขึ้นได้ ต่อไปนี้เป็นประเด็นสำคัญที่ควรคำนึงถึงระหว่างการติดตั้งสายเคเบิล:

• หลีกเลี่ยงการโค้งงออย่างมีคม: การงอสายเคเบิลแรงเกินไปอาจทำให้โครงสร้างภายในของสายเคเบิลเสียรูป ส่งผลให้สัญญาณสูญเสียเพิ่มขึ้น ผู้ผลิตเป็นผู้ระบุรัศมีการโค้งงอขั้นต่ำของสายเคเบิล และสิ่งสำคัญคือต้องปฏิบัติตามข้อกำหนดนี้ระหว่างการติดตั้ง ตัวอย่างเช่น หากระบุรัศมีการโค้งงอขั้นต่ำของสายเคเบิลเป็น 10 เท่าของเส้นผ่านศูนย์กลางของสายเคเบิล ไม่ควรงอสายเคเบิลโดยมีรัศมีน้อยกว่าค่านี้
• การเชื่อมต่อที่ปลอดภัย: ขั้วต่อสายเคเบิลที่หลวมหรือเชื่อมต่อไม่ดีอาจทำให้เกิดการสูญเสียการแทรกเพิ่มเติมได้ สิ่งสำคัญคือต้องตรวจสอบให้แน่ใจว่าขั้วต่อแน่นดีแล้ว และไม่มีสิ่งสกปรกหรือเศษบนพื้นผิวขั้วต่อ ก่อนทำการเชื่อมต่อ ให้ทำความสะอาดหมุดและช่องเสียบของขั้วต่อด้วยสารทำความสะอาดที่เหมาะสมเพื่อขจัดสิ่งปนเปื้อน
• ลดความยาวสายเคเบิล: ยิ่งสายเคเบิลยาวเท่าใด การสูญเสียการแทรกก็จะยิ่งมากขึ้นเท่านั้น ดังนั้นจึงแนะนำให้ใช้สายเคเบิลที่สั้นที่สุดเท่าที่จะเป็นไปได้สำหรับการใช้งาน อย่างไรก็ตาม ตรวจสอบให้แน่ใจว่าสายเคเบิลยาวพอที่จะไปถึง DUT โดยไม่ยืดหรือโค้งงอมากเกินไป

การบำรุงรักษาสายเคเบิล

การบำรุงรักษาสายเคเบิลเป็นประจำถือเป็นสิ่งสำคัญในการรักษาการสูญเสียการเสียบให้น้อยที่สุด เมื่อเวลาผ่านไป สายเคเบิลอาจได้รับความเสียหายเนื่องจากปัจจัยด้านสิ่งแวดล้อม ความเครียดทางกล หรือการสึกหรอตามปกติ เคล็ดลับการบำรุงรักษามีดังนี้:

• ตรวจสอบอย่างสม่ำเสมอ: ตรวจสอบสายเคเบิลเป็นระยะๆ เพื่อดูสัญญาณของความเสียหาย เช่น รอยตัด รอยถลอก หรือการหักงอ หากพบความเสียหาย ควรเปลี่ยนสายเคเบิลทันทีเพื่อป้องกันประสิทธิภาพลดลงอีก
• จัดเก็บอย่างเหมาะสม: เมื่อไม่ใช้งานควรจัดเก็บสายเคเบิลอย่างเหมาะสมเพื่อป้องกันความเสียหาย ม้วนสายเคเบิลให้เรียบร้อยและเก็บไว้ในสภาพแวดล้อมที่แห้งและสะอาด หลีกเลี่ยงการเก็บสายเคเบิลในบริเวณที่อาจสัมผัสกับอุณหภูมิ ความชื้น หรือสารเคมีที่รุนแรง

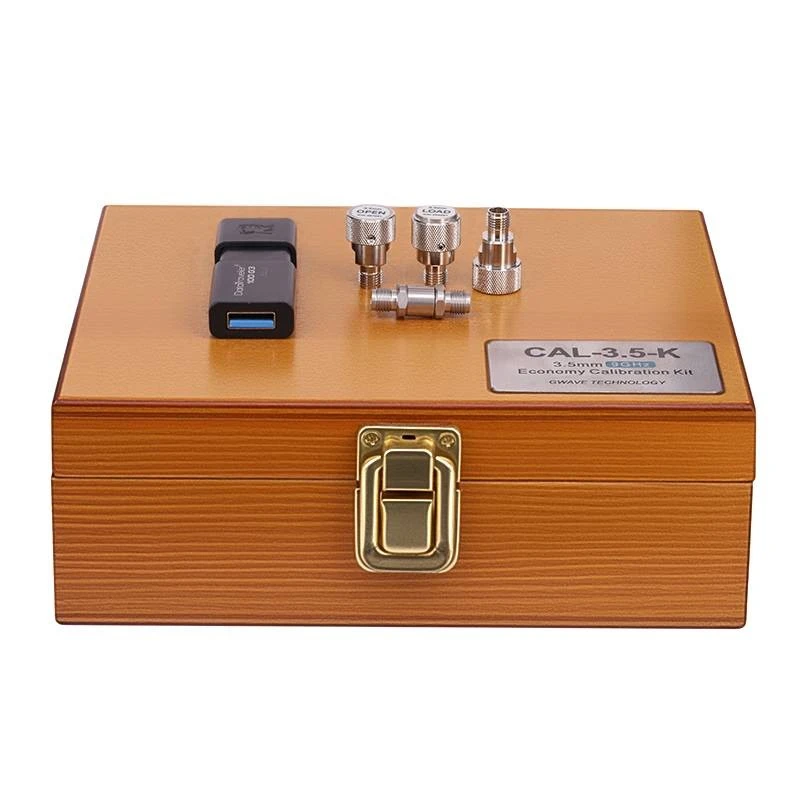

• ปรับเทียบอย่างสม่ำเสมอ: การสอบเทียบเป็นส่วนสำคัญของการบำรุงรักษาสายเคเบิล การใช้กชุดสอบเทียบสามารถช่วยชดเชยการเปลี่ยนแปลงคุณลักษณะของสายเคเบิลเมื่อเวลาผ่านไป การสอบเทียบเป็นประจำช่วยให้แน่ใจว่าผลการทดสอบถูกต้อง และการสูญเสียการแทรกอยู่ภายในขีดจำกัดที่ยอมรับได้

ข้อควรพิจารณาเกี่ยวกับอุณหภูมิและสิ่งแวดล้อม

อุณหภูมิและสภาพแวดล้อมยังส่งผลต่อการสูญเสียการแทรกของสายเคเบิลทดสอบ VNA อีกด้วย

• อุณหภูมิ: เมื่ออุณหภูมิเพิ่มขึ้น ความต้านทานของตัวนำสายเคเบิลก็เพิ่มขึ้นเช่นกัน นำไปสู่การสูญเสียตัวนำที่สูงขึ้นและการสูญเสียการแทรกที่สูงขึ้น ในสภาพแวดล้อมที่มีอุณหภูมิสูง การใช้สายเคเบิลที่ออกแบบมาให้ทนทานต่อสภาวะเหล่านี้เป็นสิ่งสำคัญ สายเคเบิลบางเส้นได้รับการออกแบบทางวิศวกรรมมาโดยเฉพาะเพื่อให้มีค่าสัมประสิทธิ์ความต้านทานอุณหภูมิต่ำ ซึ่งหมายความว่าการสูญเสียการแทรกจะเปลี่ยนแปลงน้อยลงตามการเปลี่ยนแปลงของอุณหภูมิ
• ความชื้นและความชื้น: ความชื้นสามารถทะลุฉนวนสายเคเบิลและทำให้เกิดการสลายอิเล็กทริก ส่งผลให้สูญเสียการแทรกเพิ่มขึ้น ในสภาพแวดล้อมที่ชื้น สิ่งสำคัญคือต้องใช้สายเคเบิลที่มีฉนวนป้องกันความชื้นอย่างเหมาะสม นอกจากนี้ ตรวจสอบให้แน่ใจว่าขั้วต่อสายเคเบิลได้รับการปิดผนึกอย่างเหมาะสมเพื่อป้องกันความชื้นซึมเข้าไป

การใช้เครื่องขยายเสียงและอีควอไลเซอร์

ในบางกรณี แม้ว่าจะใช้มาตรการข้างต้นทั้งหมดแล้ว แต่การสูญเสียการแทรกอาจยังสูงเกินไปสำหรับการใช้งาน ในสถานการณ์เช่นนี้ การใช้แอมพลิฟายเออร์หรืออีควอไลเซอร์อาจเป็นวิธีแก้ปัญหาได้

• เครื่องขยายเสียง: สามารถใช้แอมพลิฟายเออร์เพื่อเพิ่มความแรงของสัญญาณและชดเชยการสูญเสียการแทรกได้ อย่างไรก็ตาม สิ่งสำคัญคือต้องเลือกแอมพลิฟายเออร์ที่มีอัตราขยายและแบนด์วิธที่เหมาะสมสำหรับแอปพลิเคชัน นอกจากนี้ แอมพลิฟายเออร์ยังสามารถส่งเสียงรบกวนได้ ดังนั้นจึงจำเป็นต้องพิจารณาค่าเสียงรบกวนของแอมพลิฟายเออร์เมื่อทำการเลือก
• อีควอไลเซอร์: อีควอไลเซอร์เป็นอุปกรณ์ที่สามารถใช้เพื่อแก้ไขการสูญเสียการแทรกของสายเคเบิลขึ้นอยู่กับความถี่ ทำงานโดยการเพิ่มความถี่ที่มีการสูญเสียการแทรกที่สูงขึ้น ดังนั้นจึงทำให้การตอบสนองความถี่ของสายเคเบิลแบนลง อีควอไลเซอร์มีประโยชน์อย่างยิ่งในการใช้งานที่จำเป็นต้องทดสอบช่วงความถี่กว้าง

บทสรุป

การลดการสูญเสียการแทรกของสายเคเบิลทดสอบ VNA เป็นสิ่งสำคัญสำหรับการทดสอบ RF และไมโครเวฟที่แม่นยำ โดยการเลือกสายเคเบิลที่เหมาะสม ติดตั้งอย่างเหมาะสม การบำรุงรักษาอย่างสม่ำเสมอ และคำนึงถึงปัจจัยด้านสิ่งแวดล้อม คุณสามารถลดการสูญเสียการเสียบได้อย่างมาก ในบางกรณี อาจจำเป็นต้องใช้แอมพลิฟายเออร์หรืออีควอไลเซอร์ด้วย ในฐานะซัพพลายเออร์สายทดสอบ VNA เรามุ่งมั่นที่จะจัดหาสายเคเบิลและโซลูชันคุณภาพสูงเพื่อช่วยให้คุณได้รับผลการทดสอบที่ดีที่สุด หากคุณมีคำถามหรือต้องการความช่วยเหลือในการเลือกสายเคเบิลที่เหมาะสมสำหรับการใช้งานของคุณ โปรดติดต่อเราเพื่อขอการจัดซื้อและหารือเพิ่มเติม
