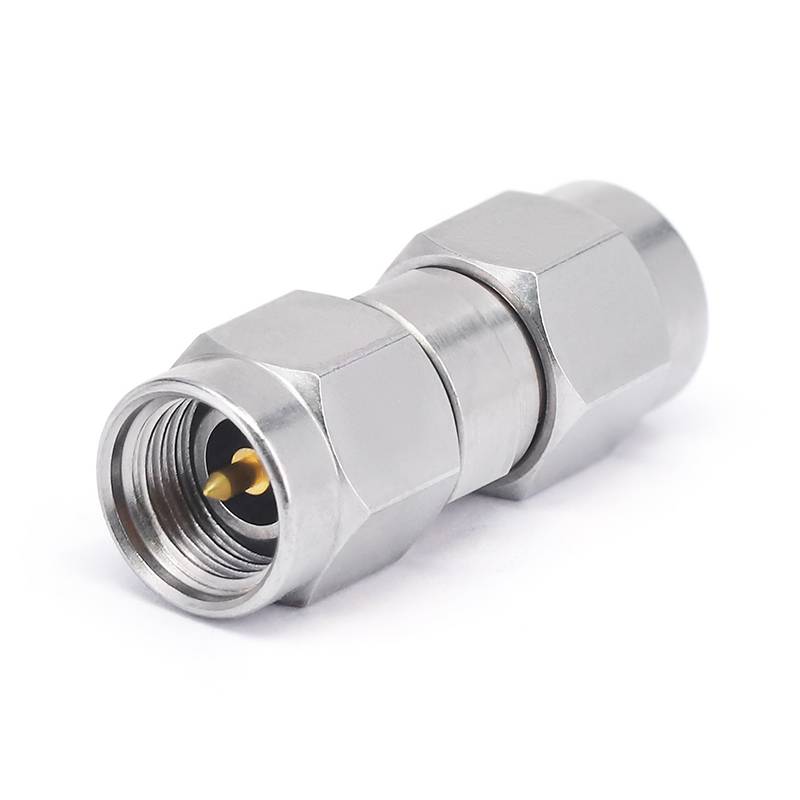

อะแดปเตอร์ 3.5 มม.
อะแดปเตอร์ 3.5 มม. RF มักจะมีลักษณะโดยโครงสร้างขนาดกะทัดรัด เส้นผ่านศูนย์กลางด้านนอกของขั้วต่อมักจะประมาณ 3.5 มม. ซึ่งออกแบบมาให้มีขนาดเล็กและมีน้ำหนักเบาทำให้เหมาะสำหรับใช้ในแอปพลิเคชันที่มีพื้นที่ จำกัด ตัวอย่างเช่นในอุปกรณ์การสื่อสารขนาดเล็กหรือชุดประกอบแผงวงจรความหนาแน่นสูงตัวเชื่อมต่อ 3.5 มม. สามารถรวมเข้าด้วยกันได้ง่ายโดยไม่ต้องใช้พื้นที่มากเกินไป
คำอธิบาย
การแนะนำผลิตภัณฑ์
อะแดปเตอร์ 3.5 มม. RF มักจะมีลักษณะโดยโครงสร้างขนาดกะทัดรัด เส้นผ่านศูนย์กลางด้านนอกของขั้วต่อมักจะประมาณ 3.5 มม. ซึ่งออกแบบมาให้มีขนาดเล็กและมีน้ำหนักเบาทำให้เหมาะสำหรับใช้ในแอปพลิเคชันที่มีพื้นที่ จำกัด ตัวอย่างเช่นในอุปกรณ์การสื่อสารขนาดเล็กหรือชุดประกอบแผงวงจรความหนาแน่นสูงตัวเชื่อมต่อ 3.5 มม. สามารถรวมเข้าด้วยกันได้ง่ายโดยไม่ต้องใช้พื้นที่มากเกินไป
นอกจากนี้ยังมีรูปแบบของอินเทอร์เฟซพอร์ตที่แตกต่างกันเช่นตัวเชื่อมต่อตรงและตัวเชื่อมต่อมุมขวา ตัวเชื่อมต่อมุมขวานั้นสะดวกกว่าสำหรับสถานการณ์ที่มีพื้นที่ จำกัด และจำเป็นต้องมีการเชื่อมต่อในมุมฉาก ตัวอย่างเช่นในรูปแบบแผงวงจรที่ซับซ้อนสามารถใช้ตัวเชื่อมต่อมุมขวา 3.5 มม. เพื่อประหยัดพื้นที่และทำให้การเชื่อมต่อมีความยืดหยุ่นมากขึ้น
ข้อมูลทางเทคนิคของผลิตภัณฑ์
อุปกรณ์อะแดปเตอร์ 3.5 มม. RF โดยทั่วไปมี VSWR ต่ำ VSWR ต่ำสามารถลดการสะท้อนสัญญาณและปรับปรุงประสิทธิภาพของการส่งสัญญาณได้อย่างมีประสิทธิภาพ ในการใช้งานจริงสามารถทำได้ค่า VSWR ที่น้อยกว่า 1.15 ซึ่งช่วยให้แน่ใจว่าสัญญาณจะถูกส่งอย่างราบรื่นระหว่างส่วนประกอบที่แตกต่างกันโดยไม่ทำให้เกิดการสะท้อนและการรบกวนมากเกินไป
คำถามที่พบบ่อย
ข้อมูลข้อกำหนดผลิตภัณฑ์
|
การกำหนดค่า |
|
|
ตัวเชื่อมต่อ 1 ประเภท |
3.5 มม. |
|
ตัวเชื่อมต่อ 1 อิมพีแดนซ์ |
50 โอห์ม |
|
ขั้วต่อ 1 ขั้ว |
มาตรฐาน |
|
ตัวเชื่อมต่อ 2 ประเภท |
2.4 มม./2.92 มม./3.5 มม./N |
|
ตัวเชื่อมต่อ 2 อิมพีแดนซ์ |
50 โอห์ม |
|
ขั้วต่อ 2 ขั้ว |
มาตรฐาน |
|
วิธีการติดตั้งตัวเชื่อมต่อ |
ไม่มี |
|
รูปแบบร่างกายอะแดปเตอร์ |
หน้าแปลนตรง |
|
ข้อมูลวัสดุ |
|
|
การติดต่อศูนย์ |
ลูกบาศก์ |
|
การติดต่อด้านนอก |
สแตนเลส |
|
ร่างกาย |
สแตนเลส |
|
อิเล็กทริก |
Pei |
|
ข้อมูลสิ่งแวดล้อม |
|
|
ช่วงอุณหภูมิ |
-55 องศาถึง +165 องศา |
|
2011/65/EU (ROHS) |
เป็นไปได้ |
ประเภทผลิตภัณฑ์
|
อะแดปเตอร์ RF 3.5 มม. |
|||||
|
Sku |
การวาดภาพ |
ความถี่ |
VSWR |
ประเภทคำอธิบาย |
|
|
fr 1-3. 5- jjs |
|
|
dc -33 ghz |
1.15 |
ชาย 3.5 มม. ถึง 3.5 มม. |
|
fr 1-3. 5- kks |
|
|
dc -33 ghz |
1.15 |
หญิง 3.5 มม. ถึง 3.5 มม. |
|
fr 1-3. 5- jks |
|
|
dc -33 ghz |
1.15 |
เพศหญิง 3.5 มม. ถึง 3.5 มม. |
|
อะแดปเตอร์ RF 3.5 มม. ถึง 2.4 มม. |
|||||
|
Sku |
การวาดภาพ |
ความถี่ |
VSWR |
ประเภทคำอธิบาย |
|
|
fr 1-3. 5/2. 4- jjs |
|
|
dc -26. 5GHz |
1.15 |
ชาย 3.5 มม. ถึง 2.4 มม. |
|
fr 1-3. 5/2. 4- kks |
|
|
dc -26. 5GHz |
1.15 |
หญิง 3.5 มม. ถึง 2.4 มม. |
|
fr 1-3. 5/2. 4- jks |
|
|
dc -26. 5GHz |
1.15 |
เพศหญิง 3.5 มม. ถึง 2.4 มม. |
|
fr 1-3. 5/2. 4- kjs |
|
|
dc -26. 5GHz |
1.15 |
เพศหญิง 3.5 มม. ถึง 2.4 มม. |
|

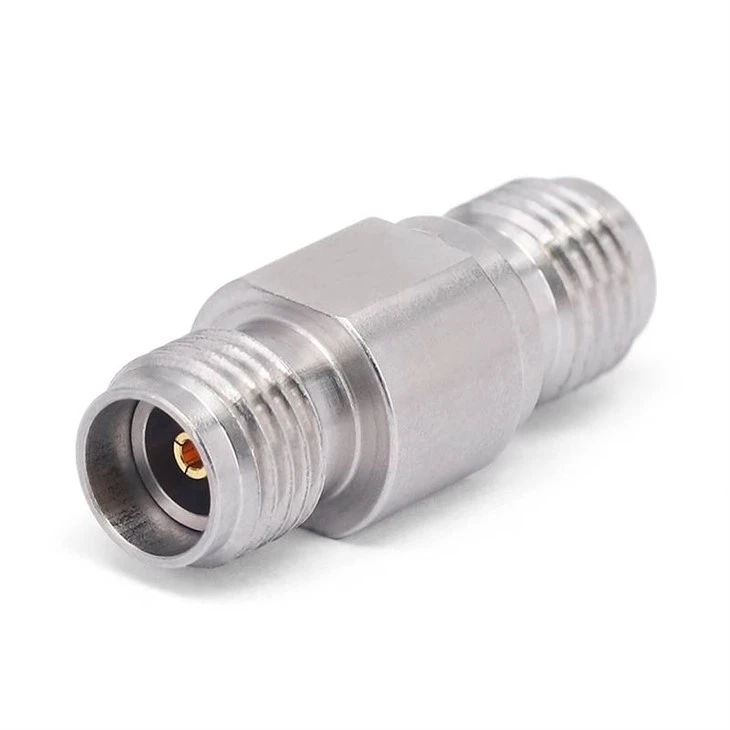

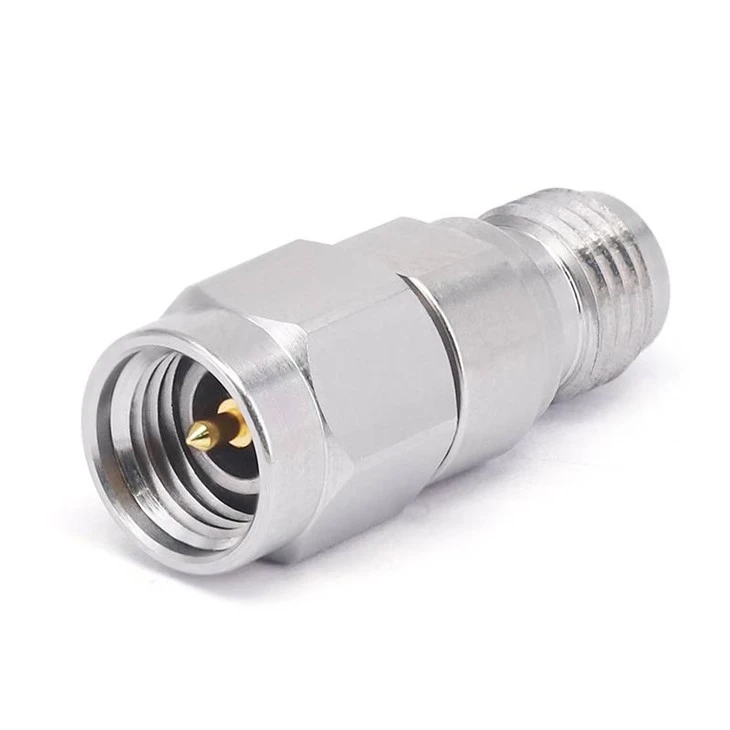

3.5 มม. ถึง 2.92 มม.อะแดปเตอร์ RF |
|||||
|
Sku |
การวาดภาพ |
ความถี่ |
VSWR |
ประเภทคำอธิบาย |
|
|
fr 1-3. 5/2. 92- jjs |
|
|
dc -26. 5GHz |
1.15 |
ชาย 3.5 มม. ถึง 2.92 มม. ชาย |
|
fr 1-3. 5/2. 92- kks |
|
|
dc -26. 5GHz |
1.15 |
หญิง 3.5 มม. ถึง 2.92 มม. |
|
fr 1-3. 5/2. 92- jks |
|
|
dc -26. 5GHz |
1.15 |
เพศหญิง 3.5 มม. ถึง 2.92 มม. |
|
fr 1-3. 5/2. 92- kjs |
|
|
dc -26. 5GHz |
1.15 |
เพศหญิง 3.5 มม. ถึง 2.92 มม. |
|
อะแดปเตอร์ 3.5 มม. ถึง N RF |
|||||
|
Sku |
การวาดภาพ |
ความถี่ |
VSWR |
ประเภทคำอธิบาย |
|
|
fr 1- n/3. 5- jjs |
|
|
dc -18 ghz |
1.15 |
n ชายถึง 3.5 มม. ชาย |
|
fr 1- n/3. 5- kks |
|
|
dc -18 ghz |
1.15 |
n หญิงถึง 3.5 มม. หญิง |
|
fr 1- n/3. 5- jks |
|
|
dc -18 ghz |
1.15 |
n ชายถึง 3.5 มม. หญิง |
|
fr 1- n/3. 5- kjs |
|
|
dc -18 ghz |
1.15 |
n หญิงถึง 3.5 มม. ชาย |
