ความแตกต่างและการเชื่อมต่อระหว่างเครื่องหมุนเวียน RF และตัวแยก RF

หลักการของการดำเนินงาน:

เครื่องหมุนเวียน RF:

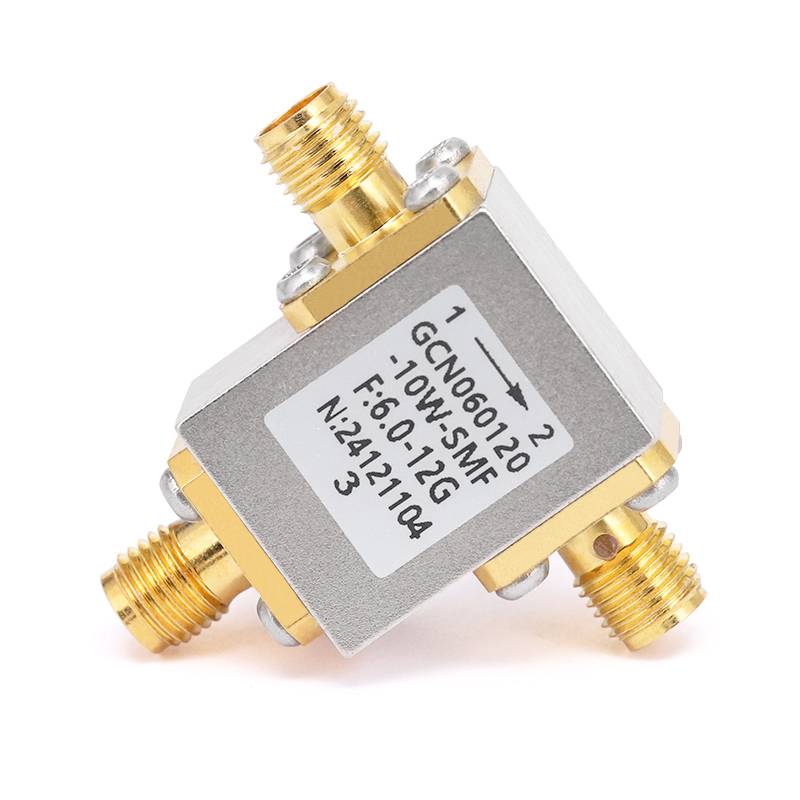

เครื่องหมุนเวียนเป็นอุปกรณ์สามพอร์ต (หรือมากกว่า) ที่นำสัญญาณ RF ไปในทิศทางเฉพาะระหว่างพอร์ต . มันทำให้มั่นใจได้ว่าสัญญาณไหลจากพอร์ตหนึ่งไปยังอีกพอร์ตในทิศทางที่กำหนด .}

เครื่องหมุนเวียนทำงานตามผลกระทบที่ไม่เชิงเส้นของวัสดุแม่เหล็ก . มันมักจะประกอบด้วยวัสดุที่ไม่ใช่เชิงเส้นหมุนคู่กับสนามแม่เหล็ก . ในเครื่องหมุนเวียนสามพอร์ตสัญญาณจากพอร์ต 1 ไปที่พอร์ต 2 สัญญาณของพอร์ต 2 ไปที่พอร์ต 3 และสัญญาณพอร์ต 3

ตัวแยก RF:

โดยทั่วไปแล้วตัวแยกจะเป็นอุปกรณ์สองพอร์ตที่อนุญาตให้สัญญาณไหลจากพอร์ตหนึ่งไปยังอีกพอร์ตในขณะที่ปิดกั้นสัญญาณใด ๆ จากการกลับไปยังแหล่งกำเนิดดั้งเดิม .

คล้ายกับเครื่องหมุนเวียนตัวแยกใช้วัสดุแม่เหล็กสำหรับการทำงาน แต่มีเพียงสองพอร์ต . ตัวแยกป้องกันการไหลของสัญญาณย้อนกลับแยกแหล่งที่มาจากสัญญาณที่สะท้อนใด ๆ ที่อาจทำให้เกิดความเสียหายหรือรบกวน .}



หลักการปฏิบัติการที่สำคัญ: วัสดุแม่เหล็ก

อุปกรณ์ทั้งสองใช้ประโยชน์วัสดุ Ferromagnetic(e . g ., ferrite) ภายใต้สนามแม่เหล็กคงที่ . สนามแม่เหล็กทำให้เกิดการแพร่กระจายที่ไม่ใช่ของสัญญาณ RF ความหมายของสัญญาณพฤติกรรมแตกต่างกันเมื่อเดินทางไปข้างหน้า vs . ย้อนหลัง . การไม่กลับมาใช้ใหม่นี้เปิดใช้งาน:

circulators ไปยังเส้นทางสัญญาณตามลำดับระหว่างพอร์ต .

ตัวแยกเพื่อยับยั้งสัญญาณย้อนกลับ (การลดทอนสูงในทิศทางย้อนกลับการสูญเสียต่ำในทิศทางไปข้างหน้า) .



แอปพลิเคชันที่ใช้งานได้จริง: กรณีการใช้งานจริง

เครื่องหมุนเวียน:

ในระบบเรดาร์พวกมันแยกสัญญาณที่ส่งและรับ (เครื่องส่งสัญญาณ→เสาอากาศ→ตัวรับสัญญาณโดยไม่มีสัญญาณรบกวน) .

ในเครือข่ายการสื่อสารพวกเขาเปิดใช้งานการไหลของสัญญาณแบบสองทิศทางผ่านช่องทางเดียว (E . g ., แยกสัญญาณอัปลิงค์/ดาวน์ลิงค์) .

ผู้แยก:

ปกป้องแอมพลิฟายเออร์ RF โดยการปิดกั้นพลังงานที่สะท้อนจากโหลดที่ไม่ตรงกัน (E . g . เสาอากาศที่มีอิมพีแดนซ์ที่แตกต่างกัน) .}

ทำให้ออสซิลเลเตอร์มีความเสถียรโดยการป้องกันการดึงความถี่ที่เกิดจากการสะท้อนโหลด .



.
