ความแตกต่างระหว่างสายเคเบิลกึ่งแข็งและกึ่งยืดหยุ่นคืออะไร?



การเปรียบเทียบระหว่างสายเคเบิลกึ่งแข็งและกึ่งยืดหยุ่น

ทั้งสายเคเบิลกึ่งแข็งและกึ่งยืดหยุ่นนั้นใช้กันอย่างแพร่หลายในสถานการณ์การสื่อสารที่สูงและต่ำ แต่มีความแตกต่างอย่างมีนัยสำคัญในโครงสร้างความยืดหยุ่นประสิทธิภาพและสถานการณ์แอปพลิเคชัน . ด้านล่างเป็นการเปรียบเทียบโดยละเอียด:



1. การออกแบบโครงสร้าง

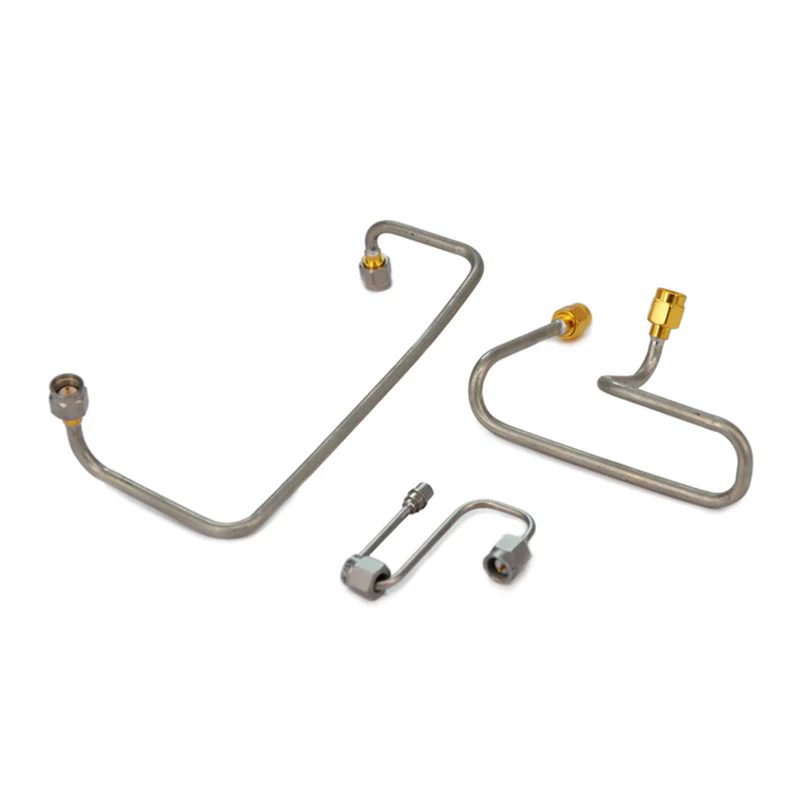

สายเคเบิลกึ่งแข็ง
ตัวนำด้านนอกทำจากวัสดุที่เป็นของแข็งและไม่สามารถย้อนกลับได้ (โดยปกติจะเป็นทองแดง) ที่มีเส้นผ่านศูนย์กลางคงที่ ตัวนำภายในได้รับการสนับสนุนจากส่วนกลางโดยวัสดุอิเล็กทริก (e . g ., ptfe) .
เมื่อเกิดขึ้นแล้วมันจะรักษารูปร่างคงที่และไม่สามารถงอหรือเปลี่ยนโฉมได้ง่ายโดยไม่ต้องใช้เครื่องมือพิเศษ .

สายเคเบิลกึ่งยืดหยุ่น
ตัวนำด้านนอกมีโครงสร้างถักด้วยชั้นถักทั้งหมดทำให้สามารถเปลี่ยนรูปได้มากกว่าตัวนำด้านนอกที่เป็นของแข็งของสายเคเบิลกึ่งแข็ง . ตัวนำภายในยังได้รับการสนับสนุนโดยวัสดุอิเล็กทริก



2. การเปรียบเทียบความยืดหยุ่น

สายเคเบิลกึ่งแข็ง
พวกเขามีความแข็งแกร่งสูงรักษารูปร่างของพวกเขาหลังจากการก่อตัวและแสดงความต้านทานที่แข็งแกร่งต่อการดัด . การบังคับการดัดโดยไม่มีเครื่องมือระดับมืออาชีพอาจสร้างความเสียหายให้กับตัวนำด้านนอกซึ่งนำไปสู่การเสื่อมสภาพของประสิทธิภาพ .}

สายเคเบิลกึ่งยืดหยุ่น
พวกเขามีความยืดหยุ่นในระดับปานกลางช่วยให้การดัดงอการขดหรือการกำหนดเส้นทางซ้ำไปรอบ ๆ สิ่งกีดขวางโดยไม่มีความเสียหายถาวร . ความยืดหยุ่นของพวกเขาอยู่ระหว่างสายเคเบิลแข็งและยืดหยุ่นอย่างเต็มที่ .}



3. พารามิเตอร์ประสิทธิภาพไฟฟ้า

พารามิเตอร์	สายเคเบิลกึ่งแข็ง	สายเคเบิลกึ่งยืดหยุ่น
เสถียรภาพความต้านทาน	ยอดเยี่ยม - เรขาคณิตคงที่ช่วยให้มั่นใจถึงความต้านทานที่สอดคล้องกันในทุกความถี่ .	ดี แต่ด้อยกว่ากึ่งแข็ง - ตัวนำด้านนอกถักอาจทำให้เกิดความผันผวนของอิมพีแดนซ์เล็กน้อยที่ความถี่สูงมาก .
การสูญเสีย	การสูญเสียการแทรกต่ำโดยเฉพาะอย่างยิ่งในแถบไมโครเวฟ (สูงถึง 100+ ghz) เนื่องจากพื้นผิวที่ราบรื่นของตัวนำภายนอกที่เป็นของแข็ง .	การสูญเสียการแทรกสูงกว่ากึ่งแข็งโดยเฉพาะอย่างยิ่งที่ความถี่สูงเนื่องจากช่องว่างเล็ก ๆ และความผิดปกติของพื้นผิวในตัวนำด้านนอกถัก .}
ประสิทธิภาพการป้องกัน	ยอดเยี่ยม (โดยทั่วไป> 100 dB) . ตัวนำภายนอกที่เป็นของแข็งบล็อกได้อย่างมีประสิทธิภาพบล็อก EMI และ RFI .	ดี (โดยทั่วไป 80 dB) แต่ต่ำกว่ากึ่งแข็ง . ช่องว่างในตัวนำแบบถักอาจทำให้เกิดการรั่วไหลของ EMI เล็กน้อย .
ความสามารถในการจัดการพลังงาน	สูงกว่า - ตัวนำที่เป็นของแข็งมีการกระจายความร้อนที่มีประสิทธิภาพเหมาะสำหรับสถานการณ์พลังงานสูง .}	ต่ำกว่า - การนำความร้อนที่ไม่ดีของตัวนำแบบถัก จำกัด ความจุพลังงาน .



4. สถานการณ์แอปพลิเคชัน

สายเคเบิลกึ่งแข็ง
เหมาะสำหรับสถานการณ์ที่มีความถี่สูงและมีความแม่นยำสูงซึ่งต้องการเสถียรภาพที่เข้มงวดและการสูญเสียต่ำเช่น:

ระบบการบินและอวกาศและการป้องกัน (เรดาร์การสื่อสารผ่านดาวเทียม);

อุปกรณ์ทดสอบไมโครเวฟ (เครื่องวิเคราะห์เครือข่ายเวกเตอร์, เครื่องกำเนิดสัญญาณ);

อุปกรณ์การแพทย์ (MRI Machines, Microwave Therapy Systems);

การติดตั้งถาวรที่มีความยาวคงที่ (e . g ., ตัวป้อนเสาอากาศสถานีฐาน) .}

สายเคเบิลกึ่งยืดหยุ่น
เหมาะสำหรับสถานการณ์ที่ต้องการความยืดหยุ่นในระดับปานกลางพร้อมประสิทธิภาพที่ดีเช่น:

การตั้งค่าการทดสอบแบบพกพา (e . g ., การเชื่อมต่อระหว่างเครื่องมือและ duts);

ระบบ RF ในร่ม (เราเตอร์ WiFi, Boosters สัญญาณโทรศัพท์มือถือ);

สถานการณ์ที่ต้องมีการกำหนดค่าใหม่เป็นครั้งคราว (e . g ., การพัฒนาต้นแบบในห้องปฏิบัติการ);

การเชื่อมต่อภายในในเมทริกซ์สวิตช์ RF .

สรุป

สายเคเบิลกึ่งแข็งนั้นมีประสิทธิภาพสูงในสถานการณ์การติดตั้งแบบคงที่ซึ่งมีความเสถียรที่เหนือกว่าและการสูญเสียต่ำ . สายเคเบิลกึ่งยืดหยุ่นในทางกลับกันมีประโยชน์มากขึ้นในสถานการณ์ที่ต้องมีความยืดหยุ่นปานกลางด้วยประสิทธิภาพที่ดี



หมายเหตุเพิ่มเติม: ความแตกต่างด้านต้นทุนและการบำรุงรักษา

สายเคเบิลกึ่งแข็ง:
ค่าใช้จ่ายในการผลิตที่สูงขึ้นเนื่องจากตัวนำภายนอกทองแดงที่เป็นของแข็งและความต้องการเครื่องมือพิเศษสำหรับการก่อตัว . การติดตั้งและการบำรุงรักษามีความซับซ้อนมากขึ้น (ต้องใช้ผู้ประกอบการมืออาชีพ) . อย่างไรก็ตามประสิทธิภาพที่มั่นคงความต้านทานต่อริ้วรอย

สายเคเบิลกึ่งยืดหยุ่น:
ต้นทุนที่ลดลงเนื่องจากกระบวนการผลิตที่ง่ายขึ้นสำหรับตัวนำด้านนอกถักและไม่จำเป็นต้องใช้เครื่องมือการขึ้นรูปพิเศษ . นอกจากนี้ความสามารถในการโค้งงอด้วยตนเองช่วยลดการบำรุงรักษาและค่าใช้จ่ายใหม่



ส่วนขยาย: การเปรียบเทียบสั้น ๆ กับสายเคเบิลที่ยืดหยุ่นอย่างเต็มที่

เพื่อให้เข้าใจตำแหน่ง "กึ่งยืดหยุ่น" ได้ดีขึ้นการเปรียบเทียบสั้น ๆ กับสายเคเบิลที่ยืดหยุ่นอย่างเต็มที่มีประโยชน์:
สายเคเบิลที่มีความยืดหยุ่นอย่างเต็มที่มีตัวนำด้านนอกมักถักเปียจากเส้นทองแดงชั้นดี (มีน้อยหรือไม่มีเลย) มีความยืดหยุ่นอย่างมากสำหรับการดัดหรือแม้แต่ปม . อย่างไรก็ตามประสิทธิภาพทางไฟฟ้าของพวกเขา แอปพลิเคชันที่มีความต้องการความยืดหยุ่นสูง (e . g ., สายหูฟัง, การเชื่อมต่อภายในในอุปกรณ์ขนาดเล็ก) .
สายเคเบิลกึ่งยืดหยุ่นจะทำให้สมดุลระหว่างความยืดหยุ่นและประสิทธิภาพเติมช่องว่างระหว่างกึ่งแข็ง (ประสิทธิภาพสูง แต่ไม่สามารถปรับได้) และความยืดหยุ่นอย่างเต็มที่ (ความยืดหยุ่นสูง แต่ประสิทธิภาพที่อ่อนแอกว่า) สายเคเบิล .
