ตัวแบ่งพลังงานและตัวแยกพลังงานเกี่ยวข้องกับฟังก์ชั่นและแอปพลิเคชันและมักจะใช้แทนกัน . พูดอย่างเคร่งครัดอย่างไรก็ตามมีความแตกต่างเล็กน้อยส่วนใหญ่ในแง่ของเป้าหมายการออกแบบโฟกัสการทำงานและสถานการณ์แอปพลิเคชัน. ความแตกต่างเฉพาะมีดังนี้:
1. ฟังก์ชั่นหลักและเป้าหมายการออกแบบ
ตัวแบ่งพลังงาน
หลักของมันอยู่ใน"ความเป็นสองเท่า". ไม่เพียง แต่สามารถแยกหนึ่งพลังงานอินพุตออกเป็นหลายเอาต์พุต (โหมดการแจกจ่าย) แต่ยังรวมพลังอินพุตหลายตัวเข้ากับเอาต์พุตเดียว (โหมดรวม) ดังนั้นจึงเรียกว่า
การออกแบบเน้นการจับคู่พอร์ตการสูญเสียต่ำและการแยกสูงเพื่อให้แน่ใจว่าการทำงานที่มีประสิทธิภาพในระหว่างการแจกแจงไปข้างหน้าและการรวมกลับลดการสะท้อนสัญญาณและการรบกวนระหว่างพอร์ต .
ตัวแยกพลังงาน
แกนกลางของมันคือ"ทิศทางเดียว"มุ่งเน้นไปที่การแยกพลังงานอินพุตหนึ่งตัวออกเป็นหลายเอาต์พุตโดยไม่พิจารณาฟังก์ชั่นการรวมย้อนกลับ .
การออกแบบให้ความสำคัญกับอัตราส่วนการกระจายพลังงานอย่างง่ายด้วยข้อกำหนดที่ต่ำกว่าสำหรับการแยกและการจับคู่แบบย้อนกลับและโครงสร้างอาจง่ายกว่า (เช่นใช้เฉพาะเครือข่ายตัวต้านทานหรือสายส่งง่าย ๆ ) .
2. ความแตกต่างในตัวบ่งชี้ทางเทคนิค
| ตัวบ่งชี้ | ตัวแบ่งพลังงาน | ตัวแยกพลังงาน |
|---|---|---|
| การแยกตัว | สูง (โดยปกติ＞ 20dB) เพื่อหลีกเลี่ยงการรบกวนระหว่างพอร์ต | ต่ำ (อาจไม่จำเป็นอย่างเคร่งครัด) |
| ความเป็นไปได้ | รองรับการดำเนินการแบบสองทิศทาง (การแจกจ่าย/รวม) | รองรับการกระจายทิศทางเดียวเท่านั้น |
| อัตราส่วนคลื่นแรงดันไฟฟ้ายืน (VSWR) | ต่ำ (โดยปกติ ＜1.2) เพื่อให้แน่ใจว่าการจับคู่แบบสองทิศทางที่ดี | สูงกว่า (จำเป็นต้องมีการจับคู่พื้นฐานพื้นฐานของพอร์ตอินพุตเท่านั้น) |
| การสูญเสียการแทรก | ต่ำ (การสูญเสียการกระจายส่วนใหญ่เช่น 3dB สำหรับการแยกสองทาง) | อาจจะสูงขึ้น (รวมถึงการสูญเสียเพิ่มเติมเช่นการสูญเสียส่วนแรงดันไฟฟ้าของตัวต้านทาน) |
3. โครงสร้างทั่วไปและสถานการณ์แอปพลิเคชัน
ตัวแบ่งพลังงาน
โครงสร้างทั่วไป: ตัวแบ่งพลังงาน Wilkinson, สะพานสาขา ฯลฯ . ซึ่งขึ้นอยู่กับสายส่งหรือโครงสร้างการมีเพศสัมพันธ์เพื่อให้ได้การกระจายความแม่นยำสูง .}
สถานการณ์แอปพลิเคชัน: ระบบที่ต้องการการทำงานแบบสองทิศทางเช่นการส่ง/รับเรดาร์โมดูล (ต้องการทั้งคู่เพื่อแจกจ่ายสัญญาณส่งสัญญาณและรวมสัญญาณที่ได้รับ), อาร์เรย์เสาอากาศ (การกระจายสัญญาณและการรวมกัน), คอมโบพลังงานความถี่วิทยุ, ฯลฯ .}}}}}}}

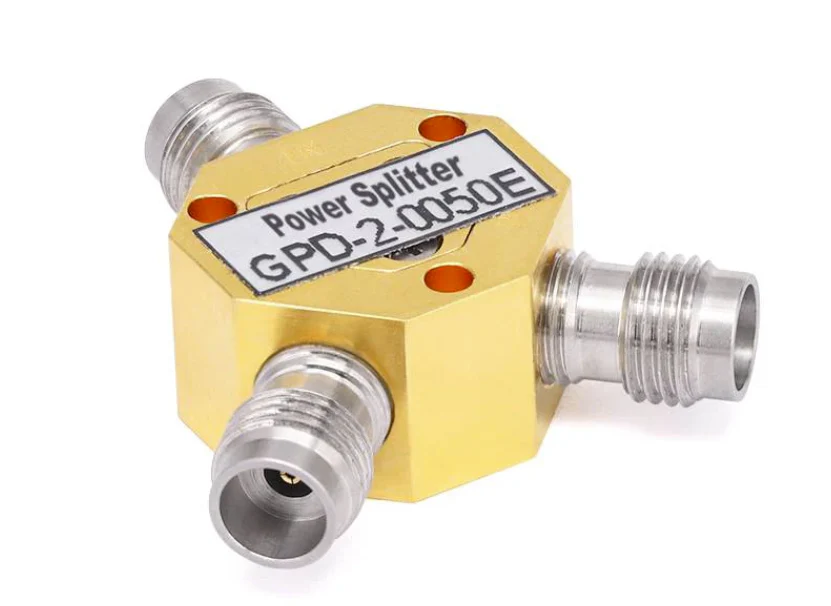

ตัวแยกพลังงาน
โครงสร้างทั่วไป: เครือข่ายตัวต้านทาน, สายส่งชนิด T-type ง่าย ๆ ฯลฯ . โดยมีโครงสร้างที่ง่ายกว่า .
สถานการณ์แอปพลิเคชัน: สถานการณ์ที่ต้องมีการแจกแจงแบบทิศทางเดียวเท่านั้นเช่นการกระจายสัญญาณเคเบิลทีวีไปยังเทอร์มินัลผู้ใช้หลายตัวเอาท์พุทขนานหลายช่องสัญญาณของแหล่งสัญญาณในการทดสอบความถี่วิทยุ
