การจับคู่อิมพีแดนซ์ของเครื่องหมุนเวียน RF คืออะไร?

การจับคู่อิมพีแดนซ์ของเครื่องหมุนเวียน RF คืออะไร? เรามาเจาะลึกหัวข้อนี้กันดีกว่า และผมจะแบ่งปันข้อมูลเชิงลึกในฐานะซัพพลายเออร์เครื่องหมุนเวียน RF

ก่อนอื่น มาทำความเข้าใจก่อนว่า RF circulator คืออะไร เครื่องหมุนเวียน RF เป็นอุปกรณ์แบบพาสซีฟที่มีหลายพอร์ต ช่วยให้สัญญาณ RF ไหลไปในทิศทางเฉพาะ โดยปกติจากพอร์ตหนึ่งไปยังพอร์ตถัดไปในรูปแบบวงกลม มีการใช้กันอย่างแพร่หลายในระบบ RF ต่างๆ เช่น เรดาร์ การสื่อสารไร้สาย และระบบดาวเทียม

ตอนนี้ การจับคู่อิมพีแดนซ์เป็นแนวคิดที่สำคัญเมื่อพูดถึงเครื่องหมุนเวียนคลื่นความถี่วิทยุ โดยพื้นฐานแล้วอิมพีแดนซ์นั้นเป็นค่าตรงข้ามที่วงจรแสดงต่อการไหลของกระแสสลับ ในระบบ RF เรามักจะพูดถึงคุณลักษณะอิมพีแดนซ์ ซึ่งเป็นค่าคงที่สำหรับสายส่งหรือส่วนประกอบเฉพาะ สำหรับระบบ RF ส่วนใหญ่ อิมพีแดนซ์ลักษณะเฉพาะมาตรฐานคือ 50 โอห์ม

เหตุใดการจับคู่อิมพีแดนซ์จึงสำคัญมากสำหรับเครื่องหมุนเวียน RF ลองจินตนาการว่าคุณกำลังพยายามถ่ายโอนน้ำจากท่อหนึ่งไปยังอีกท่อหนึ่ง หากเส้นผ่านศูนย์กลางของท่อแตกต่างกันมาก จะเกิดความปั่นป่วนและน้ำจะสูญเปล่ามาก ในทำนองเดียวกัน ในระบบ RF หากอิมพีแดนซ์ของแหล่งกำเนิด ตัวหมุนเวียน และโหลดไม่ตรงกัน ก็จะมีการสะท้อนของสัญญาณ การสะท้อนเหล่านี้อาจทำให้เกิดปัญหามากมายได้ พวกเขาสามารถลดประสิทธิภาพการถ่ายโอนพลังงาน บิดเบือนสัญญาณ และแม้กระทั่งสร้างความเสียหายให้กับส่วนประกอบในระบบ

สมมติว่าเรามีแหล่งกำเนิด RF เชื่อมต่อกับพอร์ต 1 ของวงจรหมุนเวียน และโหลดเชื่อมต่อกับพอร์ต 2 ถ้าอิมพีแดนซ์ของแหล่งกำเนิด วงจรหมุนเวียน และโหลดตรงกันทั้งหมด (โดยปกติจะอยู่ที่ 50 โอห์ม) สัญญาณ RF จะไหลอย่างราบรื่นจากพอร์ต 1 ไปยังพอร์ต 2 แต่หากมีอิมพีแดนซ์ไม่ตรงกัน ส่วนหนึ่งของสัญญาณจะเด้งกลับจากโหลดไปยังพอร์ต 2 จากนั้นไปที่พอร์ต 3 (เนื่องจาก คุณสมบัติทิศทางของการหมุนเวียน) ซึ่งไม่เพียงแต่ลดกำลังที่เข้าถึงโหลดเท่านั้น แต่ยังทำให้เกิดการรบกวนในระบบอีกด้วย

มีหลายวิธีในการจับคู่อิมพีแดนซ์สำหรับเครื่องหมุนเวียน RF วิธีการทั่วไปวิธีหนึ่งคือการใช้เครือข่ายที่ตรงกัน สิ่งเหล่านี้มักประกอบด้วยตัวเหนี่ยวนำ ตัวเก็บประจุ และตัวต้านทาน ค่าของส่วนประกอบเหล่านี้ได้รับการคัดเลือกอย่างระมัดระวังเพื่อปรับอิมพีแดนซ์ของแหล่งกำเนิดหรือโหลดให้ตรงกับอิมพีแดนซ์ของเครื่องหมุนเวียน ตัวอย่างเช่น สามารถใช้เครือข่ายการจับคู่ประเภท L แบบธรรมดาเพื่อแปลงอิมพีแดนซ์ของโหลดให้เป็นค่าที่ต้องการ

สิ่งสำคัญอีกประการหนึ่งคือการวัดความต้านทาน เราใช้เครื่องมือพิเศษ เช่น เครื่องวิเคราะห์เครือข่าย เพื่อวัดความต้านทานของเครื่องหมุนเวียน RF และส่วนประกอบที่เชื่อมต่อ เครื่องวิเคราะห์เครือข่ายสามารถให้ข้อมูลโดยละเอียดเกี่ยวกับพารามิเตอร์การกระเจิง (S - พารามิเตอร์) ของเครื่องหมุนเวียน ตัวอย่างเช่น พารามิเตอร์ S11 ให้ตัวบ่งชี้ค่าสัมประสิทธิ์การสะท้อนที่พอร์ต 1 ค่า S11 ต่ำหมายความว่ามีการสะท้อนน้อยลงที่พอร์ต 1 ซึ่งเป็นสัญญาณของการจับคู่อิมพีแดนซ์ที่ดี

ในฐานะซัพพลายเออร์เครื่องหมุนเวียนคลื่นความถี่วิทยุ เราให้ความสำคัญกับการจับคู่อิมพีแดนซ์ในระหว่างกระบวนการผลิตเป็นอย่างมาก เราใช้วัสดุคุณภาพสูงและเทคนิคการผลิตขั้นสูงเพื่อให้แน่ใจว่าเครื่องหมุนเวียนของเรามีคุณสมบัติอิมพีแดนซ์ที่สม่ำเสมอ นอกจากนี้เรายังจัดเตรียมเอกสารข้อมูลโดยละเอียดสำหรับผลิตภัณฑ์ของเรา ซึ่งรวมถึงข้อมูลเกี่ยวกับอิมพีแดนซ์และพารามิเตอร์ที่สำคัญอื่นๆ

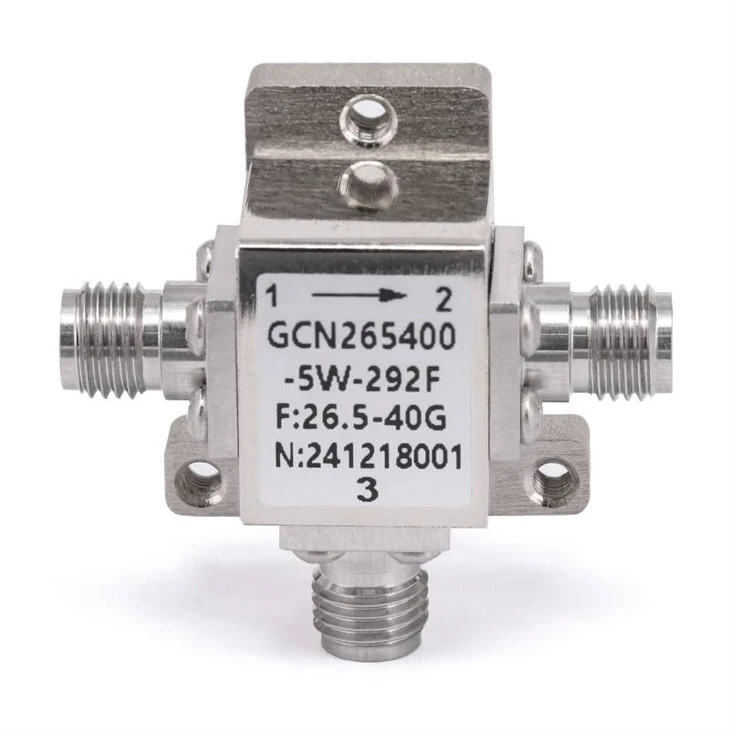

ของเราเครื่องหมุนเวียนโคแอกเชียล RFได้รับการออกแบบโดยคำนึงถึงการจับคู่อิมพีแดนซ์เป็นหลัก เหมาะสำหรับการใช้งานที่หลากหลาย ตั้งแต่อุปกรณ์ไร้สายขนาดเล็กไปจนถึงระบบเรดาร์ขนาดใหญ่ เรามีทีมวิศวกรที่มีประสบการณ์ซึ่งสามารถช่วยเหลือลูกค้าของเราในเรื่องอิมพีแดนซ์ - ปัญหาการจับคู่ที่พวกเขาอาจเผชิญ

หากคุณใช้เครื่องหมุนเวียน RF ในระบบของคุณ สิ่งสำคัญคือต้องจำไว้ว่าปัจจัยด้านสิ่งแวดล้อมอาจส่งผลต่อการจับคู่อิมพีแดนซ์ด้วย อุณหภูมิ ความชื้น และความเครียดเชิงกลสามารถทำให้เกิดการเปลี่ยนแปลงในอิมพีแดนซ์ของส่วนประกอบได้ ดังนั้นการบรรจุและการติดตั้งที่เหมาะสมจึงเป็นสิ่งสำคัญเช่นกันเพื่อรักษาการจับคู่อิมพีแดนซ์ที่ดีไว้เมื่อเวลาผ่านไป

นอกจากนี้ เมื่อรวมเครื่องหมุนเวียน RF เข้ากับระบบ คุณต้องพิจารณาสถาปัตยกรรมระบบโดยรวมด้วย บางครั้ง คุณอาจจำเป็นต้องใช้เครื่องหมุนเวียนหลายตัวในการกำหนดค่าแบบคาสเคด ในกรณีเช่นนี้ การจับคู่อิมพีแดนซ์จะมีความสำคัญมากยิ่งขึ้นเพื่อให้แน่ใจว่าระบบทั้งหมดทำงานได้อย่างเหมาะสม

เรายังเสนอบริการปรับแต่งสำหรับเครื่องหมุนเวียน RF ของเราด้วย หากคุณมีข้อกำหนดด้านอิมพีแดนซ์เฉพาะสำหรับการใช้งานของคุณ วิศวกรของเราสามารถทำงานร่วมกับคุณเพื่อออกแบบเครื่องหมุนเวียนที่ตรงกับความต้องการที่แท้จริงของคุณได้ เราเข้าใจดีว่าการใช้งานที่แตกต่างกันอาจมีค่าความต้านทานที่แตกต่างกัน และเรามุ่งมั่นที่จะมอบโซลูชั่นที่เหมาะกับคุณ

หากคุณอยู่ในตลาดสำหรับเครื่องหมุนเวียน RF คุณภาพสูงพร้อมคุณสมบัติการจับคู่อิมพีแดนซ์ที่ยอดเยี่ยม อย่าลังเลที่จะติดต่อเรา เราพร้อมช่วยคุณค้นหาผลิตภัณฑ์ที่เหมาะสมสำหรับระบบ RF ของคุณ ไม่ว่าคุณจะกำลังทำงานในโครงการใหม่หรือต้องการอัพเกรดโครงการที่มีอยู่ เราสามารถให้การสนับสนุนและผลิตภัณฑ์ที่คุณต้องการได้

โดยสรุป การจับคู่อิมพีแดนซ์เป็นลักษณะพื้นฐานของเครื่องหมุนเวียนคลื่นความถี่วิทยุ ช่วยให้มั่นใจได้ถึงการถ่ายโอนพลังงานที่มีประสิทธิภาพ ลดการสะท้อนของสัญญาณ และปรับปรุงประสิทธิภาพโดยรวมของระบบ RF ในฐานะซัพพลายเออร์เครื่องหมุนเวียน RF เราทุ่มเทในการจัดหาผลิตภัณฑ์ที่ตรงตามมาตรฐานและคุณภาพสูงสุดในด้านการจับคู่อิมพีแดนซ์ ดังนั้น หากคุณมีคำถามหรือต้องการหารือเกี่ยวกับข้อกำหนดเครื่องหมุนเวียน RF ของคุณ โปรดติดต่อเราได้เลย เราพร้อมที่จะช่วยเหลือคุณในการเลือกสิ่งที่ดีที่สุดสำหรับแอปพลิเคชัน RF ของคุณ

อ้างอิง

1. โปซาร์, DM (2011) วิศวกรรมไมโครเวฟ. ไวลีย์.
2. คอลลิน RE (1992) รากฐานสำหรับวิศวกรรมไมโครเวฟ แมคกรอว์ - ฮิลล์
