พารามิเตอร์ประสิทธิภาพหลักของแอมพลิฟายเออร์ RF คืออะไร?
ฝากข้อความ
แอมพลิฟายเออร์ RF เป็นส่วนประกอบสำคัญในระบบการสื่อสารไร้สายที่หลากหลายระบบเรดาร์และแอปพลิเคชัน RF อื่น ๆ ในฐานะผู้จัดหาเครื่องขยายเสียง RF การทำความเข้าใจพารามิเตอร์ประสิทธิภาพที่สำคัญของเครื่องขยายเสียง RF เป็นสิ่งจำเป็นสำหรับการจัดหาผลิตภัณฑ์ที่มีคุณภาพสูงและตอบสนองความต้องการที่หลากหลายของลูกค้าของเรา ในบล็อกนี้เราจะสำรวจพารามิเตอร์ประสิทธิภาพหลักที่กำหนดลักษณะและความสามารถของแอมพลิฟายเออร์ RF
ได้รับ
Gain อาจเป็นพารามิเตอร์พื้นฐานที่สุดของเครื่องขยายเสียง RF มันแสดงถึงอัตราส่วนของกำลังเอาต์พุตต่อกำลังอินพุตของแอมพลิฟายเออร์ กำไรมักจะแสดงในเดซิเบล (db) อัตราขยายที่สูงขึ้นหมายความว่าเครื่องขยายเสียงสามารถเพิ่มกำลังของสัญญาณอินพุตได้อย่างมีประสิทธิภาพมากขึ้น ตัวอย่างเช่นหากแอมพลิฟายเออร์มีอัตราขยาย 20 เดซิเบลหมายความว่ากำลังเอาต์พุตมากกว่า 100 เท่าของพลังงานอินพุต (ตั้งแต่ (g (db) = 10 \ log_ {10} (p_ {out}/p_ {in}) และเมื่อ (g = 20) db (p_}/p_})
การได้รับของแอมพลิฟายเออร์ RF ไม่คงที่ในทุกความถี่ โดยทั่วไปแล้วจะมีความถี่ - การตอบสนองที่ขึ้นอยู่กับซึ่งอธิบายโดยเส้นโค้งความถี่ที่ได้รับ แบนด์วิดธ์ของแอมพลิฟายเออร์คือช่วงของความถี่ที่อัตราขยายยังคงอยู่ภายในค่าที่ระบุโดยปกติจะอยู่ภายใน 3 เดซิเบลของอัตราขยายสูงสุด แอมพลิฟายเออร์แบนด์วิดธ์ที่กว้างเป็นที่ต้องการในแอพพลิเคชั่นที่จำเป็นต้องขยายความถี่จำนวนมากเช่นในระบบการสื่อสารบรอดแบนด์
รูปรบกวน
รูปสัญญาณรบกวนเป็นอีกพารามิเตอร์ที่สำคัญสำหรับแอมพลิฟายเออร์ RF โดยเฉพาะอย่างยิ่งในการใช้งานที่สัญญาณ - ต่อ - อัตราส่วนเสียงรบกวน (SNR) มีความสำคัญสูงสุด รูปสัญญาณรบกวนของแอมพลิฟายเออร์ถูกกำหนดเป็นอัตราส่วนของอินพุต SNR ต่อเอาต์พุต SNR มันวัดปริมาณแอมพลิฟายเออร์ที่ลดลง SNR ของสัญญาณอินพุต ตัวเลขเสียงรบกวนที่ต่ำกว่าบ่งชี้ว่าแอมพลิฟายเออร์จะเพิ่มสัญญาณรบกวนให้กับสัญญาณน้อยลง

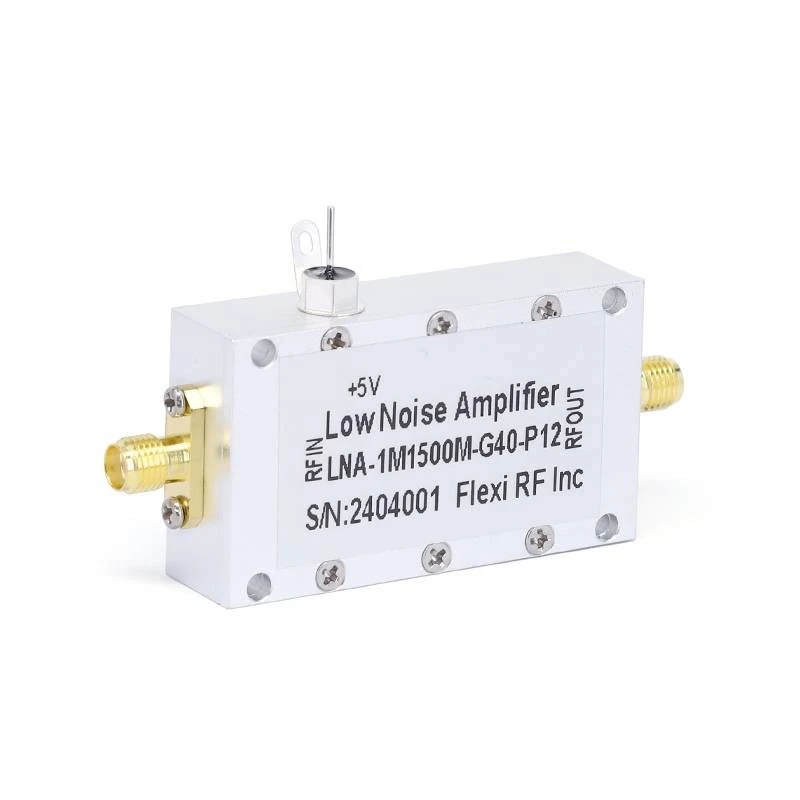

ในระบบ RF หลายระบบเช่นตัวรับสัญญาณในการสื่อสารแบบไร้สายและระบบเรดาร์แอมพลิฟายเออร์ด้านหน้ามักจะเป็นเครื่องขยายเสียงรบกวนต่ำ(LNA) LNAs ได้รับการออกแบบให้มีตัวเลขเสียงรบกวนต่ำมากโดยทั่วไปจะอยู่ในช่วง 1 - 3 dB ด้วยการใช้ LNA ที่ส่วนหน้าประสิทธิภาพเสียงรบกวนโดยรวมของระบบสามารถปรับปรุงได้อย่างมีนัยสำคัญทำให้สามารถตรวจจับและรับสัญญาณที่อ่อนแอได้ดีขึ้น
กำลังขับ
กำลังขับของแอมพลิฟายเออร์ RF คือระดับพลังงานที่แอมพลิฟายเออร์สามารถส่งไปยังโหลดได้ มีข้อมูลจำเพาะกำลังเอาต์พุตที่สำคัญหลายประการรวมถึงกำลังขับ Saturation ((p_ {sat}) และจุดบีบอัด 1 - db ((P_ {1db}))
กำลังเอาต์พุตความอิ่มตัวคือกำลังเอาต์พุตสูงสุดที่แอมพลิฟายเออร์สามารถผลิตได้ นอกเหนือจากจุดนี้การเพิ่มกำลังอินพุตจะไม่ส่งผลให้กำลังไฟเพิ่มขึ้นตามสัดส่วนและแอมพลิฟายเออร์เข้าสู่พื้นที่อิ่มตัวซึ่งอัตราขยายเริ่มลดลงอย่างมีนัยสำคัญ
จุดบีบอัด 1 - dB คือระดับกำลังไฟเอาท์พุทซึ่งอัตราขยายของแอมพลิฟายเออร์ลดลง 1 เดซิเบลจากค่ากำไรเชิงเส้น มันเป็นข้อกำหนดที่สำคัญเนื่องจากมันบ่งบอกถึงการโจมตีของความไม่เป็นเส้นตรงในแอมพลิฟายเออร์ ในแอปพลิเคชันหลายตัวแอมพลิฟายเออร์จะทำงานด้านล่าง (p_ {1db}) เพื่อให้แน่ใจว่าการทำงานเชิงเส้นและลดการบิดเบือนของสัญญาณ
ความเป็นเส้นตรง
ความเป็นเส้นตรงเป็นการวัดว่าเครื่องขยายเสียงสามารถขยายสัญญาณได้ดีเพียงใดโดยไม่ต้องแนะนำการบิดเบือน การไม่เป็นเส้นตรงในแอมพลิฟายเออร์สามารถทำให้เกิดการบิดเบือน intermodulation (IMD) ซึ่งส่งผลให้เกิดการสร้างส่วนประกอบความถี่เพิ่มเติมที่ไม่ได้อยู่ในสัญญาณอินพุตดั้งเดิม ส่วนประกอบความถี่ที่ไม่พึงประสงค์เหล่านี้สามารถรบกวนสัญญาณอื่น ๆ ในระบบและลดประสิทธิภาพโดยรวม
พารามิเตอร์ที่สำคัญสองประการสำหรับการวัดความเป็นเส้นตรงคือจุดสกัดกั้นลำดับที่สาม (IP3) และจุดสกัดกั้นลำดับที่สอง (IP2) IP3 เป็นจุดทางทฤษฎีที่ผลิตภัณฑ์อินเตอร์โมเดอเรชั่นที่สาม - คำสั่งซื้อที่ตัดกับกำลังเอาต์พุตพื้นฐานในพล็อตของกำลังขับกับพลังงานอินพุต ค่า IP3 ที่สูงขึ้นหมายถึงความเป็นเส้นตรงที่ดีขึ้นและ IMD ที่ต่ำกว่า ในทำนองเดียวกัน IP2 นั้นเกี่ยวข้องกับผลิตภัณฑ์ Intermodulation ที่สอง - คำสั่งซื้อ
ความต้านทานอินพุตและเอาต์พุต
ความต้านทานอินพุตและเอาต์พุตของแอมพลิฟายเออร์ RF มีความสำคัญสำหรับการจับคู่ที่เหมาะสมกับแหล่งที่มาและโหลดตามลำดับ การจับคู่ความต้านทานเป็นสิ่งสำคัญเพื่อให้แน่ใจว่าการถ่ายโอนพลังงานสูงสุดระหว่างเครื่องขยายเสียงและส่วนประกอบที่เชื่อมต่อ
ในระบบ RF ส่วนใหญ่ความต้านทานมาตรฐานคือ 50 โอห์ม แอมพลิฟายเออร์ที่มีอิมพีแดนซ์อินพุต 50 โอห์มสามารถเชื่อมต่อได้อย่างง่ายดายกับแหล่งกำเนิด 50 - โอห์มเช่นสายส่งหรือเครื่องกำเนิดสัญญาณโดยไม่มีการสะท้อนสัญญาณอย่างมีนัยสำคัญ ในทำนองเดียวกันความต้านทานเอาต์พุต 50 โอห์มช่วยให้การถ่ายโอนพลังงานอย่างมีประสิทธิภาพไปยังโหลด 50 - โอห์มเช่นเสาอากาศหรือส่วนประกอบ RF อื่น
ประสิทธิภาพเพิ่มพลังงาน (PAE)
ประสิทธิภาพการเพิ่มกำลังไฟฟ้าเป็นการวัดว่าแอมพลิฟายเออร์ RF จะแปลงพลังงาน DC ให้เป็นพลังงานเอาต์พุต RF ได้อย่างมีประสิทธิภาพ มันถูกกำหนดให้เป็นอัตราส่วนของพลังงานเอาท์พุท RF ลบพลังงานอินพุต RF ไปยังพลังงาน DC ที่ใช้โดยเครื่องขยายเสียง
PAE เป็นข้อพิจารณาที่สำคัญโดยเฉพาะอย่างยิ่งในระบบ RF ที่ใช้พลังงานจากแบตเตอรี่หรือในแอพพลิเคชั่นที่จำเป็นต้องลดการใช้พลังงาน เครื่องขยายเสียงที่มีประสิทธิภาพสูงสามารถลดการใช้พลังงานโดยรวมของระบบยืดอายุการใช้งานแบตเตอรี่และลดความต้องการการกระจายความร้อน ตัวอย่างเช่นในอุปกรณ์การสื่อสารมือถือแอมพลิฟายเออร์พลังงานที่มี PAE สูงเป็นสิ่งจำเป็นในการปรับปรุงประสิทธิภาพของแบตเตอรี่และลดความเครียดจากความร้อนบนอุปกรณ์
ได้รับความเรียบ
ได้รับความเรียบหมายถึงการเปลี่ยนแปลงในการเพิ่มขึ้นของแถบความถี่ที่ระบุ แอมพลิฟายเออร์ที่มีความเรียบเนียนที่ดีมีอัตรากำไรที่ค่อนข้างคงที่ในช่วงความถี่ในการทำงาน สิ่งนี้มีความสำคัญในการใช้งานที่จำเป็นต้องมีการขยายสัญญาณอย่างสม่ำเสมอเช่นในระบบการสื่อสารบรอดแบนด์และอุปกรณ์ทดสอบและการวัด
ความเรียบของอัตราขยายมักจะระบุว่าเป็นการเบี่ยงเบนสูงสุดของกำไรจากค่าเฉลี่ยภายในแถบความถี่ที่ระบุ ตัวอย่างเช่นข้อกำหนดความเรียบของอัตราขยายที่± 0.5 เดซิเบลหมายความว่าการเพิ่มขึ้นของเครื่องขยายเสียงจะไม่เบี่ยงเบนเกิน 0.5 เดซิเบลจากค่ากำไรเฉลี่ยในช่วงความถี่การทำงานทั้งหมด
เสียงเฟส
เสียงรบกวนเฟสเป็นการวัดความเสถียรของความถี่ระยะสั้น - ระยะเวลาของแอมพลิฟายเออร์ RF มันเกิดจากความผันผวนแบบสุ่มในเฟสของสัญญาณเอาต์พุต เสียงรบกวนของเฟสสามารถลดประสิทธิภาพของระบบ RF โดยเฉพาะอย่างยิ่งในแอพพลิเคชั่นเช่นการสังเคราะห์ความถี่เรดาร์และระบบการสื่อสารที่อาศัยความถี่และข้อมูลเฟสที่แม่นยำ
ในความถี่ - แอพพลิเคชั่นซินธิไซเซอร์จำเป็นต้องมีสัญญาณรบกวนเฟสต่ำเพื่อสร้างสัญญาณความถี่ที่เสถียรและบริสุทธิ์ เสียงรบกวนเฟสสูงอาจส่งผลให้เกิดการแพร่กระจายของสัญญาณสเปกตรัมซึ่งอาจทำให้เกิดสัญญาณรบกวนกับสัญญาณอื่น ๆ ในระบบและลดประสิทธิภาพโดยรวมของระบบการสื่อสารหรือเรดาร์
การแยกตัว
การแยกเป็นพารามิเตอร์ที่วัดระดับของการแยกไฟฟ้าระหว่างพอร์ตที่แตกต่างกันของแอมพลิฟายเออร์ RF เช่นพอร์ตอินพุตและเอาต์พุต การแยกที่ดีระหว่างพอร์ตอินพุตและเอาต์พุตเป็นสิ่งสำคัญในการป้องกันข้อเสนอแนะและการแกว่งด้วยตนเองในเครื่องขยายเสียง
ในแอมพลิฟายเออร์หลายเวทีหรือในแอมพลิฟายเออร์ที่มีพอร์ตอินพุตและเอาต์พุตหลายพอร์ตจำเป็นต้องมีการแยกสูงเพื่อให้แน่ใจว่าสัญญาณที่พอร์ตต่าง ๆ ไม่รบกวนซึ่งกันและกัน การแยกมักจะแสดงในเดซิเบลและค่าการแยกที่สูงขึ้นหมายถึงการแยกไฟฟ้าที่ดีขึ้นระหว่างพอร์ต
ความเสถียรของอุณหภูมิ
ประสิทธิภาพของแอมพลิฟายเออร์ RF สามารถได้รับผลกระทบจากการเปลี่ยนแปลงของอุณหภูมิ ความเสถียรของอุณหภูมิเป็นการวัดว่าแอมพลิฟายเออร์รักษาพารามิเตอร์ประสิทธิภาพได้ดีเพียงใดเช่นการได้รับตัวเลขเสียงรบกวนและกำลังเอาต์พุตในช่วงอุณหภูมิที่กว้าง
ในหลายแอปพลิเคชันแอมพลิฟายเออร์ RF จะต้องใช้งานในสภาพแวดล้อมที่รุนแรงซึ่งอุณหภูมิอาจแตกต่างกันอย่างมีนัยสำคัญ แอมพลิฟายเออร์ที่มีความเสถียรของอุณหภูมิที่ดีได้รับการออกแบบมาเพื่อชดเชยการเปลี่ยนแปลงอุณหภูมิ - การเปลี่ยนแปลงที่ขึ้นอยู่กับประสิทธิภาพของพวกเขาทำให้มั่นใจได้ว่าการทำงานที่เชื่อถือได้ตลอดช่วงอุณหภูมิทั้งหมด
บทสรุป
ในฐานะผู้ให้บริการเครื่องขยายเสียง RF เราเข้าใจถึงความสำคัญของพารามิเตอร์ประสิทธิภาพที่สำคัญเหล่านี้ในการตอบสนองความต้องการที่หลากหลายของลูกค้าของเรา โดยการออกแบบและการผลิตแอมป์อย่างระมัดระวังด้วยประสิทธิภาพที่ดีที่สุดในแง่ของการได้รับ, ตัวเลขเสียง, กำลังไฟ, ความเป็นเส้นตรงและพารามิเตอร์อื่น ๆ เราสามารถให้เครื่องขยายเสียง RF คุณภาพสูงสำหรับการใช้งานที่หลากหลาย
หากคุณต้องการแอมพลิฟายเออร์ RF สำหรับโครงการหรือแอปพลิเคชันของคุณเราขอเชิญคุณติดต่อเราสำหรับการสนทนาโดยละเอียด ทีมผู้เชี่ยวชาญของเราพร้อมที่จะช่วยเหลือคุณในการเลือกแอมป์ที่เหมาะสมที่สุดตามความต้องการเฉพาะของคุณ ไม่ว่าคุณจะต้องการแอมพลิฟายเออร์เสียงต่ำสำหรับตัวรับสัญญาณหรือเครื่องขยายเสียงสูงสำหรับเครื่องส่งสัญญาณเรามีความเชี่ยวชาญและพอร์ตโฟลิโอผลิตภัณฑ์เพื่อตอบสนองความต้องการของคุณ
การอ้างอิง
- Pozar, DM (2011) วิศวกรรมไมโครเวฟ ไวลีย์
- Razavi, B. (2012) RF microelectronics Prentice Hall
- Vendelin, GD, Pavio, AM, & Rohde, UL (1990) การออกแบบวงจรไมโครเวฟโดยใช้เทคนิคเชิงเส้นและไม่เชิงเส้น ไวลีย์
