พารามิเตอร์หลักของตัวแยกสัญญาณ RF คืออะไร

เฮ้! ในฐานะซัพพลายเออร์อุปกรณ์แยกคลื่นความถี่วิทยุ ฉันได้รับคำถามมากมายเมื่อเร็วๆ นี้เกี่ยวกับพารามิเตอร์ที่สำคัญของอุปกรณ์ที่ดีเหล่านี้ ฉันคิดว่าฉันจะใช้เวลาสักครู่เพื่อแยกแยะให้คุณ

เริ่มจากพื้นฐานกันก่อน ตัวแยกสัญญาณ RF เป็นอุปกรณ์สองพอร์ตที่ยอมให้สัญญาณ RF ผ่านไปในทิศทางเดียวในขณะที่ปิดกั้นสัญญาณเหล่านั้นในทิศทางตรงกันข้าม เปรียบเสมือนถนนเดินรถทางเดียวสำหรับสัญญาณคลื่นวิทยุ ตัวแยกเหล่านี้มีความสำคัญในระบบ RF หลายระบบ เนื่องจากช่วยป้องกันการสะท้อนของสัญญาณและปกป้องอุปกรณ์ที่มีความละเอียดอ่อนจากความเสียหาย

ตอนนี้ เรามาเจาะลึกถึงพารามิเตอร์หลักที่คุณต้องพิจารณาเมื่อเลือกเครื่องแยกคลื่นความถี่วิทยุ

ช่วงความถี่

ช่วงความถี่เป็นหนึ่งในพารามิเตอร์ที่สำคัญที่สุดของตัวแยกคลื่นความถี่วิทยุ โดยจะกำหนดช่วงความถี่ที่ตัวแยกสายสามารถจัดการได้อย่างมีประสิทธิภาพ การใช้งานที่แตกต่างกันต้องใช้ช่วงความถี่ที่แตกต่างกัน ตัวอย่างเช่น ในระบบการสื่อสารเคลื่อนที่ คุณอาจต้องใช้ตัวแยกที่สามารถทำงานในช่วง 800 MHz - 2.5 GHz ในทางกลับกัน สำหรับการสื่อสารผ่านดาวเทียม คุณอาจดูความถี่ที่สูงกว่ามาก เช่น 20 GHz หรือมากกว่านั้น

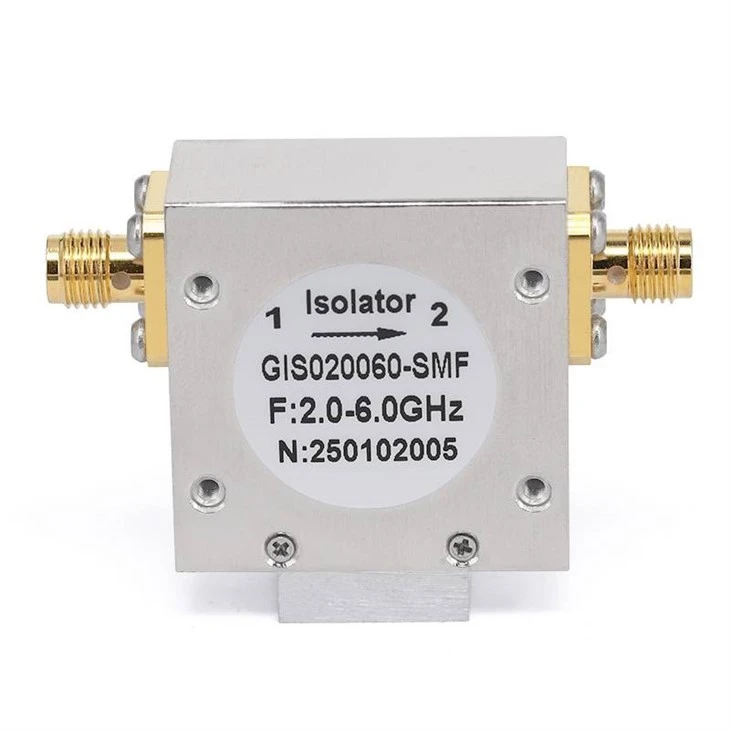

เรามีตัวแยกสัญญาณ RF ที่หลากหลายพร้อมช่วงความถี่ที่แตกต่างกัน ยกตัวอย่างของเราตัวแยกโคแอกเซียล RF 26.5GHzได้รับการออกแบบมาเพื่อรองรับสัญญาณความถี่สูงได้อย่างแม่นยำ หากคุณกำลังทำงานในโครงการที่ต้องการช่วงความถี่ต่ำกว่าของเราตัวแยกโคแอกเซียล RF 6GHzอาจจะเหมาะกว่า และสำหรับความถี่ช่วงกลางของเราตัวแยกโคแอกเซียล RF 18GHzอาจเป็นวิธีแก้ปัญหาที่คุณกำลังมองหา

การสูญเสียการแทรก

การสูญเสียการแทรกเป็นอีกพารามิเตอร์ที่สำคัญ คือปริมาณพลังงานสัญญาณที่สูญเสียไปเมื่อสัญญาณ RF ผ่านตัวแยกสัญญาณ ในโลกอุดมคติ เราต้องการการสูญเสียการแทรกเป็นศูนย์ แต่ในความเป็นจริง มีการสูญเสียอยู่เสมอ การสูญเสียการแทรกที่น้อยลงหมายความว่ากำลังสัญญาณจะถูกถ่ายโอนผ่านตัวแยกสัญญาณมากขึ้น ซึ่งโดยทั่วไปแล้วจะดีกว่าสำหรับประสิทธิภาพของระบบของคุณ

โดยทั่วไป การสูญเสียการแทรกจะวัดเป็นเดซิเบล (dB) สำหรับการใช้งานส่วนใหญ่ การสูญเสียการแทรกที่น้อยกว่า 0.5 dB ถือว่าดี อย่างไรก็ตาม ในระบบประสิทธิภาพสูงบางระบบ คุณอาจต้องใช้ตัวแยกสายที่มีการสูญเสียการแทรกที่ต่ำกว่า เช่น 0.2 dB หรือน้อยกว่า เมื่อเลือกไอโซเลเตอร์ โปรดตรวจสอบข้อกำหนดการสูญเสียการแทรกและเปรียบเทียบกับข้อกำหนดของระบบของคุณ

การแยกตัว

การแยกสัญญาณคือการวัดว่าตัวแยกสัญญาณบล็อกสัญญาณในทิศทางตรงกันข้ามได้ดีเพียงใด นอกจากนี้ยังวัดเป็น dB ค่าการแยกสัญญาณที่สูงขึ้นหมายความว่าตัวแยกสัญญาณจะป้องกันการสะท้อนและการรบกวนของสัญญาณได้ดีกว่า

ตัวอย่างเช่น หากตัวแยกสัญญาณมีการแยกตัวที่ 20 dB หมายความว่ากำลังของสัญญาณในทิศทางย้อนกลับจะลดลง 100 เท่าเมื่อเทียบกับทิศทางไปข้างหน้า ในระบบ RF หลายระบบ การแยกเสียงที่ 20 - 30 dB ก็เพียงพอแล้ว แต่ในการใช้งานที่มีความเสี่ยงสูงที่จะเกิดการรบกวนสัญญาณ คุณอาจต้องใช้ตัวแยกสัญญาณที่มีการแยกสัญญาณสูงกว่า เช่น 40 dB หรือมากกว่า

การจัดการพลังงาน

การจัดการพลังงานหมายถึงปริมาณพลังงาน RF สูงสุดที่ตัวแยกกระแสไฟสามารถจัดการได้โดยไม่เกิดความเสียหาย นี่เป็นพารามิเตอร์ที่สำคัญ โดยเฉพาะอย่างยิ่งในระบบ RF กำลังสูง หากคุณเกินความสามารถในการจัดการพลังงานของตัวแยกสาย อาจทำให้เกิดความร้อนสูงเกินไป ประสิทธิภาพลดลง หรือแม้กระทั่งความเสียหายถาวร

ความสามารถในการจัดการพลังงานของตัวแยกกระแสไฟฟ้าขึ้นอยู่กับหลายปัจจัย รวมถึงการออกแบบ วัสดุ และกลไกการระบายความร้อน เมื่อเลือกตัวแยกสาย ตรวจสอบให้แน่ใจว่าได้เลือกตัวแยกที่มีความสามารถในการจัดการพลังงานที่สูงกว่าระดับกำลังสูงสุดในระบบของคุณ

VSWR (อัตราส่วนคลื่นนิ่งของแรงดันไฟฟ้า)

VSWR คือการวัดว่าตัวแยกไอโซเลเตอร์จับคู่กับอิมพีแดนซ์ของระบบ RF ได้ดีเพียงใด VSWR ที่ต่ำบ่งบอกถึงการจับคู่อิมพีแดนซ์ที่ดี ซึ่งหมายความว่ากำลังสัญญาณจะถูกถ่ายโอนผ่านตัวแยกสัญญาณมากขึ้น และสะท้อนกลับน้อยลง

VSWR 1:1 เหมาะอย่างยิ่ง แต่ในทางปฏิบัติ เป็นเรื่องยากที่จะบรรลุผลสำเร็จ ตัวแยกสัญญาณ RF ส่วนใหญ่จะมี VSWR ประมาณ 1.2:1 ถึง 1.5:1 VSWR ที่สูงขึ้นสามารถนำไปสู่การสูญเสียการแทรกและการสะท้อนของสัญญาณที่เพิ่มขึ้น ซึ่งสามารถลดประสิทธิภาพของระบบ RF ของคุณได้

ช่วงอุณหภูมิ

ช่วงอุณหภูมิคือช่วงอุณหภูมิที่ตัวแยกสามารถทำงานได้อย่างมีประสิทธิภาพ การใช้งานที่แตกต่างกันมีความต้องการอุณหภูมิที่แตกต่างกัน ตัวอย่างเช่น ในการใช้งานกลางแจ้ง ตัวแยกไอโซเลเตอร์อาจต้องทำงานในช่วงอุณหภูมิที่กว้าง ตั้งแต่ -40°C ถึง +85°C

เมื่อเลือกเครื่องแยกไอโซเลเตอร์ โปรดตรวจสอบข้อกำหนดช่วงอุณหภูมิและมั่นใจว่าตรงตามข้อกำหนดการใช้งานของคุณ เครื่องแยกกระแสไฟฟ้าบางตัวได้รับการออกแบบมาให้ทำงานในอุณหภูมิที่สูงมาก ในขณะที่ตัวอื่นๆ เหมาะสำหรับสภาพแวดล้อมภายในอาคารหรือในสภาพแวดล้อมที่มีการควบคุมมากกว่า

การเปลี่ยนเฟส

การเปลี่ยนเฟสคือการเปลี่ยนแปลงเฟสของสัญญาณ RF เมื่อผ่านตัวแยกสัญญาณ ในการใช้งานบางอย่าง เช่น เสาอากาศแบบ Phased Array จำเป็นต้องมีการควบคุมการเปลี่ยนเฟสของตัวแยกวงจรอย่างระมัดระวัง การเปลี่ยนเฟสที่เสถียรและคาดการณ์ได้เป็นสิ่งสำคัญสำหรับการรักษาการทำงานที่เหมาะสมของระบบ RF

ตัวแยกความถี่วิทยุส่วนใหญ่มีการเปลี่ยนเฟสค่อนข้างน้อย แต่ก็ยังเป็นสิ่งที่ต้องพิจารณา โดยเฉพาะอย่างยิ่งในการใช้งานที่ความแม่นยำของเฟสเป็นสิ่งสำคัญ

ขนาดแพ็คเกจและการติดตั้ง

ขนาดบรรจุภัณฑ์และตัวเลือกการติดตั้งของตัวแยกสายก็เป็นสิ่งสำคัญที่ต้องพิจารณาเช่นกัน คุณอาจต้องใช้ตัวแยกกระแสไฟฟ้าขนาดเล็กกะทัดรัดที่สามารถรวมเข้ากับแผงวงจรพิมพ์ (PCB) ได้อย่างง่ายดาย ทั้งนี้ขึ้นอยู่กับการใช้งานของคุณ หรือคุณอาจต้องการตัวแยกสายที่ใหญ่กว่าพร้อมกลไกการติดตั้งเฉพาะสำหรับระบบ RF ที่ติดตั้งในชั้นวาง

เรามีขนาดบรรจุภัณฑ์และตัวเลือกการติดตั้งที่หลากหลายเพื่อตอบสนองความต้องการที่หลากหลายของลูกค้าของเรา ไม่ว่าคุณจะต้องการตัวแยกไอโซเลเตอร์แบบยึดบนพื้นผิวสำหรับ PCB หรือตัวแยกไอโซเลเตอร์แบบติดตั้งหน้าแปลนสำหรับระบบแร็ค เราก็ช่วยคุณได้

ค่าใช้จ่าย

สุดท้ายแต่ไม่ท้ายสุด ต้นทุนถือเป็นปัจจัยหนึ่งเสมอ ค่าใช้จ่ายของตัวแยกคลื่นความถี่วิทยุขึ้นอยู่กับหลายปัจจัย รวมถึงพารามิเตอร์ประสิทธิภาพ ช่วงความถี่ ความสามารถในการจัดการพลังงาน และแบรนด์ แม้ว่าการได้รับประสิทธิภาพที่ดีที่สุดสำหรับเงินของคุณเป็นสิ่งสำคัญ แต่คุณยังต้องสร้างสมดุลระหว่างต้นทุนกับงบประมาณของคุณด้วย

เมื่อเปรียบเทียบตัวแยกสายต่างๆ อย่าลืมคำนึงถึงมูลค่าโดยรวมด้วย เครื่องแยกไอโซเลเตอร์ที่มีราคาแพงกว่าเล็กน้อยพร้อมพารามิเตอร์ประสิทธิภาพที่ดีกว่าอาจช่วยคุณประหยัดเงินในระยะยาวโดยลดความจำเป็นในส่วนประกอบเพิ่มเติมหรือการอัพเกรดระบบ

คุณเข้าใจแล้ว - พารามิเตอร์หลักของตัวแยกสัญญาณ RF เมื่อเลือกเครื่องแยกคลื่นความถี่วิทยุสำหรับการใช้งานของคุณ โปรดพิจารณาพารามิเตอร์เหล่านี้อย่างรอบคอบ และเลือกพารามิเตอร์ที่ตรงกับความต้องการของคุณมากที่สุด

หากคุณยังคงไม่แน่ใจว่าเครื่องแยกสัญญาณ RF รุ่นใดที่เหมาะกับคุณ หรือหากคุณมีคำถามอื่นๆ อย่าลังเลที่จะติดต่อเรา เราพร้อมช่วยคุณค้นหาโซลูชันที่สมบูรณ์แบบสำหรับระบบ RF ของคุณ ไม่ว่าคุณจะเป็นสตาร์ทอัพขนาดเล็กหรือองค์กรขนาดใหญ่ เรามีความเชี่ยวชาญและผลิตภัณฑ์ที่จะตอบสนองความต้องการของคุณ ติดต่อเราวันนี้เพื่อเริ่มกระบวนการจัดซื้อจัดจ้าง และมาทำงานร่วมกันเพื่อยกระดับระบบ RF ของคุณไปสู่อีกระดับ!

อ้างอิง

• โปซาร์, DM (2011) วิศวกรรมไมโครเวฟ (ฉบับที่ 4) ไวลีย์.
• คอลลิน RE (2001) รากฐานสำหรับวิศวกรรมไมโครเวฟ (ฉบับที่ 2) ไวลีย์.
