อะไรคือข้อเสียของตัวแยกสัญญาณ RF?

ในฐานะซัพพลายเออร์ของตัวแยกสัญญาณ RF ฉันมักจะยกย่องคุณงามความดีของอุปกรณ์เหล่านี้ในการใช้งานต่างๆ ตั้งแต่ระบบการสื่อสารไร้สายไปจนถึงเรดาร์และอุปกรณ์ทดสอบ อย่างไรก็ตาม การนำเสนอมุมมองที่สมดุลเป็นสิ่งสำคัญ วันนี้เรามาดูข้อเสียของตัวแยกสัญญาณ RF กัน

การสูญเสียการแทรก

ข้อเสียเปรียบที่สำคัญที่สุดประการหนึ่งของตัวแยกสัญญาณ RF คือการสูญเสียการแทรก การสูญเสียการแทรกหมายถึงการลดกำลังที่เกิดขึ้นเมื่อสัญญาณผ่านตัวแยก การสูญเสียนี้เป็นลักษณะเฉพาะของการออกแบบตัวแยกวงจร ซึ่งใช้วัสดุเฟอร์ไรต์และสนามแม่เหล็กเพื่อให้ได้คุณสมบัติที่ไม่ซึ่งกันและกัน

ในระบบการสื่อสาร การสูญเสียการแทรกแม้เพียงเล็กน้อยก็สามารถส่งผลกระทบอย่างมากได้ ตัวอย่างเช่น ในสถานีฐานเซลลูลาร์ ซึ่งประสิทธิภาพการใช้พลังงานเป็นสิ่งสำคัญ การสูญเสียการแทรกหมายความว่าจำเป็นต้องส่งพลังงานมากขึ้นเพื่อให้ได้ความแรงของสัญญาณเดียวกันที่เครื่องรับ สิ่งนี้ไม่เพียงเพิ่มการใช้พลังงาน แต่ยังสร้างความร้อนมากขึ้น ซึ่งต้องใช้กลไกการทำความเย็นเพิ่มเติม

การสูญเสียการแทรกจะขึ้นอยู่กับความถี่ ที่ความถี่สูง การสูญเสียการแทรกมีแนวโน้มเพิ่มขึ้น ของเราตัวแยกโคแอกเซียล RF 6GHzอาจมีการสูญเสียการแทรกที่ค่อนข้างต่ำกว่าเมื่อเทียบกับของเราตัวแยกโคแอกเซียล RF 26.5GHz- เมื่อความถี่เพิ่มขึ้น ประสิทธิภาพของวัสดุเฟอร์ไรต์จะลดลง และปฏิสัมพันธ์ระหว่างคลื่นแม่เหล็กไฟฟ้าและส่วนประกอบของตัวแยกวงจรจะซับซ้อนมากขึ้น นำไปสู่การสูญเสียที่สูงขึ้น

ค่าใช้จ่าย

เครื่องแยกคลื่นความถี่วิทยุอาจมีราคาค่อนข้างแพง โดยเฉพาะเครื่องที่ออกแบบมาสำหรับการใช้งานที่มีความถี่สูงและมีประสิทธิภาพสูง กระบวนการผลิตตัวแยกคลื่นความถี่วิทยุเกี่ยวข้องกับการควบคุมวัสดุเฟอร์ไรต์ สนามแม่เหล็ก และโครงสร้างโคแอกเซียลอย่างแม่นยำ วัสดุเฟอร์ไรต์คุณภาพสูงมีราคาแพง และการผลิตต้องใช้เทคนิคการผลิตขั้นสูงและการควบคุมคุณภาพอย่างเข้มงวด

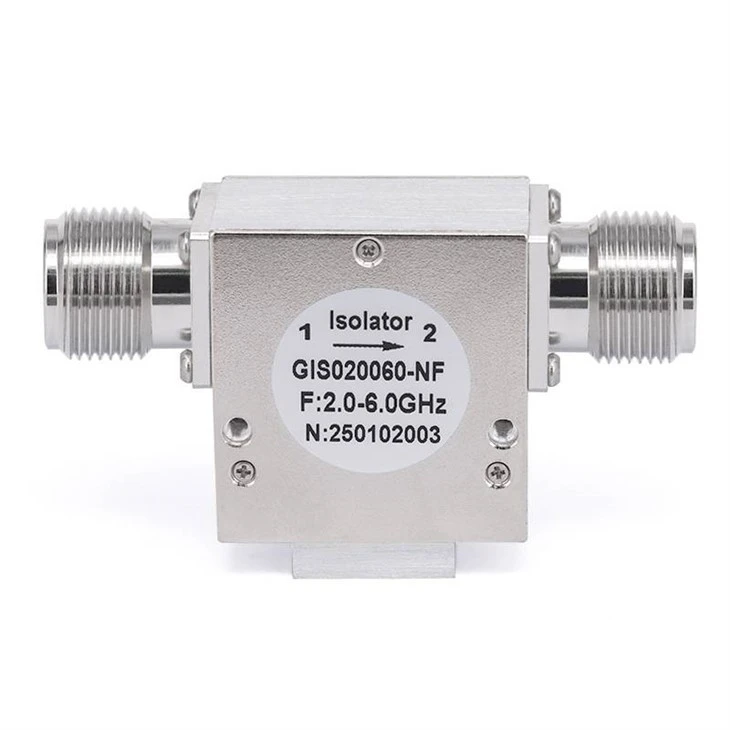

สำหรับโครงการขนาดเล็กหรือการใช้งานที่มีงบประมาณจำกัด ต้นทุนของตัวแยกคลื่นความถี่วิทยุอาจเป็นอุปสรรคสำคัญ ตัวอย่างเช่น ในผลิตภัณฑ์อิเล็กทรอนิกส์สำหรับผู้บริโภคซึ่งต้นทุนเป็นปัจจัยสำคัญในการออกแบบ การเพิ่มตัวแยกสัญญาณ RF อาจไม่สามารถทำได้ในเชิงเศรษฐกิจ แม้แต่โครงการขนาดใหญ่ ต้นทุนสะสมของตัวแยกหลายตัวก็สามารถเพิ่มขึ้นได้อย่างรวดเร็ว ของเราตัวแยกโคแอกเซียล RF 18GHzซึ่งออกแบบมาเพื่อประสิทธิภาพความถี่สูง มาในราคาระดับพรีเมียมเนื่องจากวัสดุขั้นสูงและกระบวนการผลิตที่เกี่ยวข้อง

ขนาดและน้ำหนัก

ตัวแยกสัญญาณ RF โดยเฉพาะตัวที่มีความสามารถในการจัดการพลังงานสูง อาจมีขนาดค่อนข้างใหญ่และหนักได้ วัสดุเฟอร์ไรต์และโครงสร้างแม่เหล็กที่จำเป็นสำหรับการทำงานของตัวแยกกระแสจะใช้พื้นที่ทางกายภาพ ในการใช้งานที่ขนาดและน้ำหนักมีความสำคัญ เช่น ในอวกาศและอุปกรณ์พกพา การใช้เครื่องแยกคลื่นความถี่วิทยุอาจเป็นเรื่องท้าทาย

ในระบบสื่อสารผ่านดาวเทียม น้ำหนักทุกกรัมมีความสำคัญเนื่องจากส่งผลต่อต้นทุนการปล่อยจรวดและประสิทธิภาพโดยรวมของดาวเทียม ตัวแยกคลื่นความถี่วิทยุขนาดใหญ่และหนักอาจไม่เหมาะกับการใช้งานดังกล่าว ในทำนองเดียวกัน ในอุปกรณ์ไร้สายแบบมือถือ ขนาดของตัวแยกสายสามารถจำกัดความกะทัดรัดและการพกพาของการออกแบบได้

ช่วงความถี่ที่จำกัด

โดยทั่วไปแล้วตัวแยกสัญญาณ RF ได้รับการออกแบบให้ทำงานภายในช่วงความถี่เฉพาะ เมื่ออยู่นอกช่วงนี้ ประสิทธิภาพจะลดลงอย่างมาก ช่วงความถี่ที่จำกัดนี้อาจเป็นปัญหาในการใช้งานที่ต้องครอบคลุมสเปกตรัมความถี่กว้าง

ตัวอย่างเช่น ในระบบการสื่อสารไร้สายสมัยใหม่ที่รองรับคลื่นความถี่หลายย่าน ตัวแยกสัญญาณ RF ตัวเดียวอาจไม่เพียงพอ อาจจำเป็นต้องใช้ตัวแยกหลายตัวที่มีช่วงความถี่ต่างกัน ซึ่งจะเพิ่มความซับซ้อนและต้นทุนของระบบ ตัวแยกสายของเราได้รับการออกแบบอย่างระมัดระวังเพื่อให้ประสิทธิภาพสูงสุดภายในช่วงความถี่ที่ระบุ แต่ผู้ใช้จำเป็นต้องตระหนักถึงข้อจำกัดเหล่านี้เมื่อเลือกตัวแยกสายที่เหมาะสมสำหรับการใช้งานของตน

ความไวต่ออุณหภูมิ

ประสิทธิภาพของตัวแยกคลื่นความถี่วิทยุมีความไวต่ออุณหภูมิสูง คุณสมบัติทางแม่เหล็กของวัสดุเฟอร์ไรต์เปลี่ยนแปลงไปตามอุณหภูมิ ซึ่งอาจส่งผลต่อการสูญเสียการแทรก การแยกตัว และพารามิเตอร์ประสิทธิภาพอื่นๆ ของตัวแยกสาย

ในสภาพแวดล้อมที่มีอุณหภูมิสูง เช่น ในโรงงานอุตสาหกรรมหรือภายใต้แสงแดดโดยตรง การสูญเสียการแทรกของตัวแยกสัญญาณอาจเพิ่มขึ้น และการแยกตัวอาจลดลง สิ่งนี้สามารถนำไปสู่ความเสื่อมโทรมของสัญญาณและการรบกวนในระบบ ในทางกลับกัน ในสภาพแวดล้อมที่มีอุณหภูมิต่ำ ประสิทธิภาพของตัวแยกสายอาจเบี่ยงเบนไปจากค่าที่ระบุด้วย เทคนิคการชดเชยอุณหภูมิสามารถใช้เพื่อบรรเทาผลกระทบเหล่านี้ได้ แต่จะเพิ่มความซับซ้อนและค่าใช้จ่ายให้กับตัวแยกไอโซเลเตอร์

ไม่ใช่ - การแยกในอุดมคติ

แม้ว่าตัวแยกสัญญาณ RF ได้รับการออกแบบมาเพื่อให้มีการแยกที่สูงระหว่างพอร์ตอินพุตและเอาต์พุต แต่ในความเป็นจริง การแยกสัญญาณนั้นไม่เคยสมบูรณ์แบบ มีสัญญาณรั่วจากพอร์ตเอาต์พุตกลับไปยังพอร์ตอินพุตอยู่เสมอ การแยกที่ไม่เหมาะนี้อาจทำให้เกิดปัญหาในระบบที่จำเป็นต้องมีการแยกในระดับสูง

ในการตั้งค่าการทดสอบและการวัดประสิทธิภาพสูง แม้แต่สัญญาณรั่วเพียงเล็กน้อยก็อาจส่งผลต่อความแม่นยำของการวัดได้ การแยกตัวที่ไม่เหมาะยังสามารถนำไปสู่การรบกวนตนเองในระบบการสื่อสาร ส่งผลให้ประสิทธิภาพของระบบโดยรวมลดลง

ผลกระทบต่อความซับซ้อนของระบบ

การเพิ่มตัวแยกสัญญาณ RF ให้กับระบบจะเพิ่มความซับซ้อน ตัวแยกไอโซเลเตอร์ต้องได้รับการบูรณาการเข้ากับระบบอย่างเหมาะสม และต้องพิจารณาประสิทธิภาพของตัวแยกนี้อย่างรอบคอบในการออกแบบระบบโดยรวม

ตัวอย่างเช่น การจับคู่อิมพีแดนซ์ของไอโซเลเตอร์กับส่วนประกอบอื่นๆ ในระบบเป็นสิ่งสำคัญ การจับคู่อิมพีแดนซ์ที่ไม่เหมาะสมอาจนำไปสู่การสะท้อนและทำให้สัญญาณเสื่อมลงอีก นอกจากนี้ ความสามารถในการจัดการพลังงานของตัวแยกกระแสไฟจะต้องเข้ากันได้กับระดับพลังงานในระบบ ปัจจัยทั้งหมดเหล่านี้จำเป็นต้องมีความพยายามในการออกแบบเพิ่มเติมและการทดสอบเพื่อให้แน่ใจว่าระบบทำงานได้อย่างถูกต้อง

แม้จะมีข้อเสียเหล่านี้ แต่ตัวแยกคลื่นความถี่วิทยุยังคงมีบทบาทสำคัญในการใช้งานหลายอย่าง ความสามารถในการปกป้องส่วนประกอบที่มีความละเอียดอ่อนจากสัญญาณที่สะท้อนและปรับปรุงความเสถียรโดยรวมของระบบมักจะมีค่ามากกว่าข้อเสีย ที่บริษัทของเรา เรากำลังดำเนินการปรับปรุงประสิทธิภาพของตัวแยกสัญญาณ RF ของเราอย่างต่อเนื่องเพื่อลดข้อเสียเหล่านี้

หากคุณกำลังพิจารณาใช้เครื่องแยกคลื่นความถี่วิทยุในโครงการของคุณและต้องการเรียนรู้เพิ่มเติมว่าผลิตภัณฑ์ของเราสามารถตอบสนองความต้องการเฉพาะของคุณได้อย่างไร เราขอแนะนำให้คุณติดต่อเราเพื่อขอหารือโดยละเอียด ทีมผู้เชี่ยวชาญของเราพร้อมที่จะช่วยเหลือคุณในการเลือกเครื่องแยกกระแสไฟฟ้าที่เหมาะสมและแก้ไขข้อกังวลใดๆ ที่คุณอาจมี

อ้างอิง

• โปซาร์, DM (2011) วิศวกรรมไมโครเวฟ. จอห์น ไวลีย์ แอนด์ ซันส์
• คอลลิน RE (2001) รากฐานสำหรับวิศวกรรมไมโครเวฟ แมคกรอว์ - ฮิลล์
