การประยุกต์ใช้ตัวแยกสัญญาณ RF ในข้อต่อ RF คืออะไร?

ตัวแยกสัญญาณ RF และตัวเชื่อมต่อ RF เป็นองค์ประกอบสำคัญสองประการในระบบความถี่วิทยุ (RF) ซึ่งแต่ละตัวมีฟังก์ชันและคุณลักษณะเฉพาะตัว ในฐานะซัพพลายเออร์เครื่องแยกสัญญาณ RF ที่มีประสบการณ์ ฉันได้เห็นโดยตรงว่าอุปกรณ์ทั้งสองนี้ทำงานควบคู่กันเพื่อปรับปรุงประสิทธิภาพของระบบ RF ได้อย่างไร ในบล็อกนี้ ผมจะเจาะลึกการใช้งานเครื่องแยกคลื่นความถี่วิทยุในข้อต่อ RF โดยให้ความกระจ่างเกี่ยวกับความสามารถที่รวมกันและประโยชน์ที่ได้รับต่ออุตสาหกรรมต่างๆ

ทำความเข้าใจกับตัวแยกสัญญาณ RF และตัวเชื่อมต่อ RF

ก่อนที่เราจะสำรวจการใช้งานของพวกเขา เรามาทำความเข้าใจโดยย่อว่าตัวแยกสัญญาณ RF และข้อต่อ RF คืออะไร ตัวแยกสัญญาณ RF เป็นอุปกรณ์สองพอร์ตที่อนุญาตให้สัญญาณ RF ผ่านไปในทิศทางเดียวในขณะที่ให้การแยกสัญญาณสูงในทิศทางตรงกันข้าม โดยส่วนใหญ่จะใช้เพื่อปกป้องส่วนประกอบ RF ที่ละเอียดอ่อนจากสัญญาณสะท้อน ซึ่งอาจทำให้เกิดความไม่เสถียร การรบกวน และแม้แต่ความเสียหายต่ออุปกรณ์

ในทางกลับกัน ตัวเชื่อมต่อ RF เป็นอุปกรณ์หลายพอร์ตที่สุ่มตัวอย่างส่วนหนึ่งของสัญญาณ RF จากสายส่งและส่งไปยังพอร์ตอื่น ข้อต่อถูกนำมาใช้เพื่อวัตถุประสงค์ที่หลากหลาย เช่น การตรวจสอบสัญญาณ การวัดกำลัง และการกระจายสัญญาณ

การประยุกต์ใช้ตัวแยกสัญญาณ RF ในตัวเชื่อมต่อ RF

การป้องกันสัญญาณ

การใช้งานหลักประการหนึ่งของตัวแยกสัญญาณ RF ในข้อต่อ RF คือการป้องกันสัญญาณ ในระบบ RF ทั่วไป ตัวเชื่อมต่อ RF มักใช้ในการสุ่มตัวอย่างและตรวจสอบกำลังของสัญญาณหลัก อย่างไรก็ตาม อิมพีแดนซ์ที่ไม่ตรงกันในเส้นทางการตรวจสอบอาจทำให้เกิดการสะท้อน ซึ่งอาจเดินทางกลับไปยังแหล่งกำเนิดและรบกวนสัญญาณหลัก

ด้วยการวางตัวแยกสัญญาณ RF ไว้ระหว่างข้อต่อ RF และอุปกรณ์ตรวจสอบ เราสามารถป้องกันไม่ให้สัญญาณที่สะท้อนเหล่านี้ไปถึงแหล่งกำเนิดได้ ตัวอย่างเช่น ในสถานีฐานไร้สาย ตัวเชื่อมต่อ RF จะสุ่มตัวอย่างสัญญาณเอาต์พุตของเครื่องขยายสัญญาณเสียงเพื่อวัตถุประสงค์ในการตรวจสอบ มีการติดตั้งตัวแยกสัญญาณ RF ระหว่างข้อต่อและมิเตอร์วัดกำลังเพื่อป้องกันเครื่องขยายสัญญาณเสียงจากสัญญาณที่สะท้อนซึ่งเกิดจากอิมพีแดนซ์ไม่ตรงกันในมิเตอร์วัดกำลังหรือสายเชื่อมต่อ สิ่งนี้ทำให้มั่นใจได้ถึงความเสถียรและความน่าเชื่อถือของการทำงานของเพาเวอร์แอมป์

การปรับปรุงคุณภาพสัญญาณ

ตัวแยกสัญญาณ RF ยังสามารถปรับปรุงคุณภาพสัญญาณในการใช้งานตัวเชื่อมต่อ RF ได้อีกด้วย เมื่อใช้ตัวเชื่อมต่อ RF สำหรับการกระจายสัญญาณ พอร์ตเอาต์พุตอาจมีสภาวะโหลดที่แตกต่างกัน ซึ่งอาจนำไปสู่ความไม่ตรงกันของอิมพีแดนซ์และการสะท้อนกลับได้ การสะท้อนเหล่านี้อาจทำให้เกิดความผิดเพี้ยนของสัญญาณและการรบกวน ส่งผลให้คุณภาพสัญญาณโดยรวมลดลง

คุณสามารถเพิ่มตัวแยกสัญญาณ RF ได้ที่พอร์ตเอาต์พุตแต่ละพอร์ตของตัวเชื่อมต่อ RF เพื่อดูดซับสัญญาณที่สะท้อนและให้โหลดที่ตรงกันกับตัวเชื่อมต่อ ซึ่งช่วยรักษาสัญญาณเอาท์พุตที่สะอาดและเสถียร โดยเฉพาะในการใช้งานความถี่สูงที่ความสมบูรณ์ของสัญญาณมีความสำคัญสูงสุด ตัวอย่างเช่น ในระบบสื่อสารผ่านดาวเทียม ตัวเชื่อมต่อ RF ใช้เพื่อกระจายสัญญาณ RF ไปยังเครื่องรับหลายเครื่อง ตัวแยกสัญญาณ RF ที่พอร์ตเอาต์พุตของข้อต่อทำให้มั่นใจได้ว่าสัญญาณที่ได้รับจากเครื่องรับแต่ละตัวมีคุณภาพสูง ปราศจากการรบกวนที่เกิดจากการสะท้อน

การป้องกันเพาเวอร์แอมป์ในระบบคู่

ในระบบ RF ที่ใช้เครื่องขยายสัญญาณเสียงร่วมกับตัวเชื่อมต่อ RF ตัวแยกสัญญาณ RF มีบทบาทสำคัญในการปกป้องเครื่องขยายสัญญาณเสียง เพาเวอร์แอมป์มีความไวต่อกำลังสะท้อน และกำลังสะท้อนที่มากเกินไปอาจทำให้เกิดความร้อนสูงเกินไปและความเสียหายต่อส่วนประกอบของแอมพลิฟายเออร์ได้

เมื่อใช้ตัวเชื่อมต่อ RF เพื่อสุ่มตัวอย่างกำลังเอาท์พุตของเครื่องขยายเสียง ตัวแยกวงจรที่วางอยู่ระหว่างเครื่องขยายเสียงและตัวเชื่อมต่อจะป้องกันพลังงานที่สะท้อนจากตัวเชื่อมต่อหรือส่วนประกอบการตรวจสอบหรือการกระจายที่ตามมาไม่ให้เข้าถึงเครื่องขยายเสียง ซึ่งช่วยยืดอายุการใช้งานของเพาเวอร์แอมป์และลดความเสี่ยงที่ระบบจะล้มเหลว ตัวอย่างเช่น ในระบบเรดาร์ เครื่องขยายสัญญาณเสียงจะสร้างสัญญาณ RF กำลังสูง และตัวเชื่อมต่อ RF จะสุ่มตัวอย่างส่วนหนึ่งของสัญญาณนี้เพื่อตรวจสอบ ตัวแยกสัญญาณ RF ช่วยให้มั่นใจได้ว่าเครื่องขยายกำลังทำงานอย่างปลอดภัยและมีประสิทธิภาพ

ตัวอย่างผลิตภัณฑ์เฉพาะ

ในฐานะซัพพลายเออร์อุปกรณ์แยก RF เรานำเสนออุปกรณ์แยก RF ที่หลากหลายซึ่งเหมาะสำหรับการใช้งานตัวเชื่อมต่อ RF ต่างๆ ของเราตัวแยกโคแอกเซียล RF 6GHzเหมาะสำหรับการใช้งานในย่านความถี่ 6GHz เช่น ระบบ Wi-Fi 6E ตัวแยกเหล่านี้ให้การแยกที่ดีเยี่ยมและการสูญเสียการแทรกต่ำ ช่วยให้มั่นใจในการทำงานที่เชื่อถือได้ของข้อต่อ RF ในระบบเหล่านี้

สำหรับการใช้งานความถี่สูงของเราตัวแยกโคแอกเชียล RF 40GHzได้รับการออกแบบมาเพื่อรับมือกับความท้าทายของความถี่คลื่นมิลลิเมตร โดยทั่วไปจะใช้ในสถานีฐานคลื่น 5G มิลลิเมตร ซึ่งใช้ตัวเชื่อมต่อ RF สำหรับการตรวจสอบและกระจายสัญญาณ ตัวแยกสัญญาณจะปกป้องส่วนประกอบที่มีความละเอียดอ่อนในระบบจากสัญญาณที่สะท้อน และรักษาคุณภาพสัญญาณที่ความถี่สูงเหล่านี้

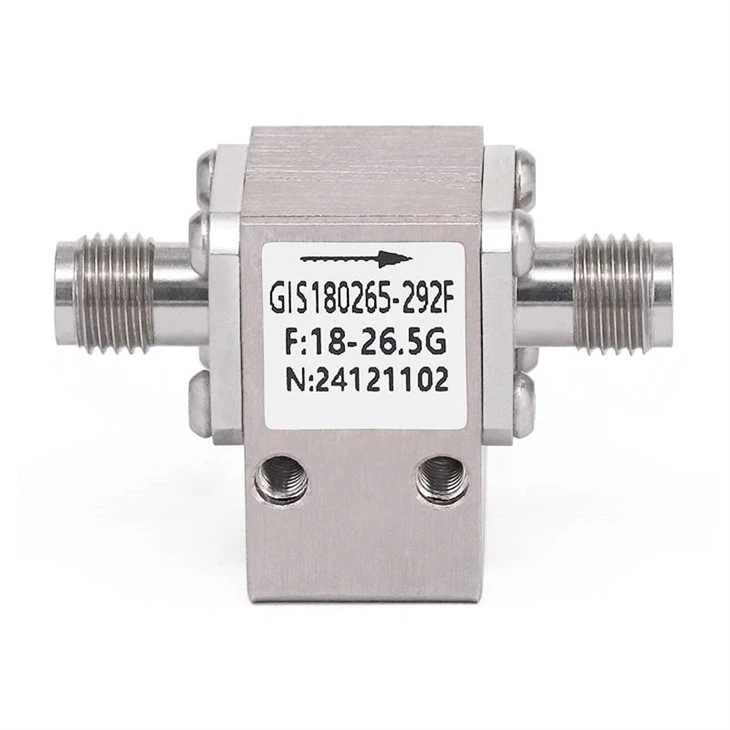

ของเราตัวแยกโคแอกเชียล RF 26.5GHzยังเหมาะอย่างยิ่งสำหรับการใช้งานในช่วงความถี่ 24 - 26.5GHz เช่น ระบบเรดาร์ในรถยนต์ ในระบบเหล่านี้ ตัวเชื่อมต่อ RF ใช้ในการแยกและกระจายสัญญาณ RF และตัวแยกทำให้มั่นใจในเสถียรภาพและความน่าเชื่อถือของการทำงานของเรดาร์โดยการปกป้องส่วนประกอบจากการสะท้อน

บทสรุปและการเรียกร้องให้ดำเนินการ

โดยสรุป การใช้งานตัวแยกคลื่นความถี่วิทยุในข้อต่อ RF มีความหลากหลายและจำเป็นสำหรับการทำงานที่เหมาะสมของระบบ RF ตั้งแต่การป้องกันสัญญาณไปจนถึงการปรับปรุงคุณภาพสัญญาณและการปกป้องเครื่องขยายกำลัง ตัวแยกสัญญาณ RF มีบทบาทสำคัญในการเพิ่มประสิทธิภาพและความน่าเชื่อถือของระบบที่ใช้ตัวเชื่อมต่อ RF

หากคุณกำลังมองหาอุปกรณ์แยก RF คุณภาพสูงสำหรับการใช้งานข้อต่อ RF ของคุณ เราพร้อมมอบโซลูชันที่ดีที่สุดให้กับคุณ ทีมผู้เชี่ยวชาญของเราสามารถช่วยคุณเลือกเครื่องแยกไอโซเลเตอร์ที่เหมาะสมที่สุดตามความต้องการเฉพาะของคุณได้ ไม่ว่าคุณจะอยู่ในอุตสาหกรรมโทรคมนาคม การบินและอวกาศ หรือยานยนต์ เรามีผลิตภัณฑ์และความรู้ที่ตรงกับความต้องการของคุณ ติดต่อเราวันนี้เพื่อเริ่มการสนทนาเรื่องการจัดซื้อจัดจ้างและยกระดับระบบ RF ของคุณไปสู่อีกระดับ
