วิธีทดสอบประสิทธิภาพของ RF circulators?

การทดสอบประสิทธิภาพของ RF circulators เป็นขั้นตอนสำคัญในการสร้างความมั่นใจในคุณภาพและความน่าเชื่อถือของพวกเขาโดยเฉพาะอย่างยิ่งสำหรับซัพพลายเออร์อย่างเรา RF circulators เป็นอุปกรณ์พอร์ตสามหรือสี่ - พอร์ตที่อนุญาตให้สัญญาณ RF ไหลในทิศทางที่เฉพาะเจาะจงโดยทั่วไปในลักษณะวงจร ในบล็อกนี้เราจะสำรวจวิธีการต่าง ๆ และข้อควรพิจารณาสำหรับการทดสอบประสิทธิภาพของเครื่องหมุนเวียน RF

ทำความเข้าใจพื้นฐานของเครื่องหมุนเวียน RF

ก่อนที่จะเจาะลึกลงไปในวิธีการทดสอบสิ่งสำคัญคือต้องมีความเข้าใจที่ชัดเจนว่าวงจร RF คืออะไรและทำงานอย่างไร เครื่องหมุนเวียน RF ได้รับการออกแบบมาเพื่อแยกส่วนต่าง ๆ ของระบบ RF ป้องกันการสะท้อนกลับและสร้างความมั่นใจว่าการไหลของสัญญาณที่มีประสิทธิภาพ พวกเขามักใช้ในแอพพลิเคชั่นเช่นระบบเรดาร์เครือข่ายการสื่อสารไร้สายและอุปกรณ์ทดสอบไมโครเวฟ

หลักการพื้นฐานของการหมุนเวียน RF ขึ้นอยู่กับการทำงานร่วมกันระหว่างสนามแม่เหล็กและสัญญาณ RF เมื่อสัญญาณ RF เข้าสู่หนึ่งพอร์ตของเครื่องหมุนเวียนมันจะถูกส่งไปยังพอร์ตถัดไปในลำดับที่กำหนดไว้ล่วงหน้า คุณสมบัตินี้ทำให้เครื่องหมุนเวียนมีประโยชน์สำหรับการแยกการส่งและรับเส้นทางในระบบ RF

พารามิเตอร์ประสิทธิภาพหลัก

มีพารามิเตอร์ประสิทธิภาพสำคัญหลายประการที่ต้องทดสอบเมื่อประเมินค่าหมุนเวียน RF พารามิเตอร์เหล่านี้รวมถึงการสูญเสียการแทรกการแยกการสูญเสียผลตอบแทนและการเปลี่ยนเฟส

1. การสูญเสียการแทรก
   การสูญเสียการแทรกคือปริมาณพลังงานที่สูญหายเมื่อสัญญาณ RF ผ่านเครื่องหมุนเวียน โดยทั่วไปแล้วจะวัดในเดซิเบล (db) การสูญเสียการแทรกต่ำเป็นที่ต้องการเนื่องจากมันบ่งชี้ว่าเครื่องหมุนเวียนมีประสิทธิภาพในการส่งสัญญาณ RF ในการวัดการสูญเสียการแทรกตัวสร้างสัญญาณจะใช้ในการส่งสัญญาณ RF ที่รู้จักไปยังพอร์ตหนึ่งของเครื่องหมุนเวียนและใช้เครื่องวัดพลังงานเพื่อวัดพลังงานที่พอร์ตเอาต์พุต ความแตกต่างระหว่างกำลังอินพุตและกำลังขับคือการสูญเสียการแทรก

2. การแยกตัว
   การแยกคือการวัดว่าเครื่องหมุนเวียนแยกสัญญาณระหว่างพอร์ตที่แตกต่างกันได้ดีเพียงใด นอกจากนี้ยังวัดใน db การแยกสูงเป็นสิ่งสำคัญในการป้องกันการรบกวนระหว่างส่วนต่าง ๆ ของระบบ RF ในการวัดการแยกสัญญาณจะถูกนำไปใช้กับพอร์ตเดียวและกำลังวัดพลังงานที่พอร์ตที่ไม่อยู่ติดกัน อัตราส่วนของพลังงานอินพุตต่อพลังงานที่พอร์ตที่ไม่อยู่ติดกันให้ค่าการแยก

3. คืนสูญเสีย
   การสูญเสียผลตอบแทนเป็นการวัดปริมาณพลังงานที่สะท้อนกลับจากเครื่องหมุนเวียน มันเป็นข้อบ่งชี้ว่าเครื่องหมุนเวียนนั้นเข้ากันได้ดีเพียงใดกับความต้านทานของระบบ RF ที่เชื่อมต่อ การสูญเสียผลตอบแทนสูงเป็นที่พึงปรารถนาเนื่องจากหมายความว่ากำลังสะท้อนพลังงานน้อยลง การสูญเสียการส่งคืนสามารถวัดได้โดยใช้เครื่องวิเคราะห์เครือข่ายซึ่งส่งสัญญาณ RF ที่กวาดเข้าไปในเครื่องหมุนเวียนและวัดสัญญาณที่สะท้อน

4. การเปลี่ยนเฟส
   การเปลี่ยนเฟสคือการเปลี่ยนแปลงในเฟสของสัญญาณ RF เมื่อผ่านการหมุนเวียน มันเป็นสิ่งสำคัญในแอปพลิเคชันที่ต้องมีการควบคุมเฟสของสัญญาณเช่นในเสาอากาศแบบเฟส - อาร์เรย์ การเลื่อนเฟสสามารถวัดได้โดยใช้เครื่องวิเคราะห์เครือข่ายเวกเตอร์ซึ่งสามารถวัดทั้งขนาดและเฟสของสัญญาณ RF



อุปกรณ์ทดสอบ

เพื่อทดสอบประสิทธิภาพของเครื่องหมุนเวียน RF จำเป็นต้องใช้อุปกรณ์หลายประเภท เหล่านี้รวมถึงเครื่องกำเนิดสัญญาณเครื่องวัดพลังงานเครื่องวิเคราะห์เครือข่ายและเครื่องวิเคราะห์สเปกตรัม

1. เครื่องกำเนิดสัญญาณ
   เครื่องกำเนิดสัญญาณถูกใช้เพื่อสร้างสัญญาณ RF ที่มีความถี่เฉพาะแอมพลิจูดและรูปแบบการมอดูเลต พวกเขามีความจำเป็นสำหรับการทดสอบการสูญเสียการแทรกและการแยกของเครื่องหมุนเวียน RF เครื่องกำเนิดสัญญาณที่ดีควรมีช่วงความถี่ที่กว้างความเสถียรของกำลังขับสูงและเสียงรบกวนเฟสต่ำ

2. เครื่องวัดพลังงาน
   เครื่องวัดพลังงานใช้ในการวัดพลังของสัญญาณ RF พวกเขาจะใช้ร่วมกับเครื่องกำเนิดสัญญาณเพื่อวัดการสูญเสียการแทรกและการแยก เครื่องวัดพลังงานควรมีความแม่นยำสูงและช่วงไดนามิกที่กว้าง

3. เครื่องวิเคราะห์เครือข่าย
   เครื่องวิเคราะห์เครือข่ายเป็นอุปกรณ์ทดสอบที่หลากหลายที่สุดสำหรับเครื่องหมุนเวียน RF พวกเขาสามารถวัดการสูญเสียการแทรกการแยกการสูญเสียผลตอบแทนและการเปลี่ยนเฟสพร้อมกัน เครื่องวิเคราะห์เครือข่ายส่งสัญญาณ RF ที่กวาดเข้าไปในเครื่องหมุนเวียนและวัดสัญญาณที่ส่งและสะท้อนที่ความถี่ที่แตกต่างกัน นอกจากนี้ยังสามารถแสดงผลลัพธ์ในรูปแบบต่าง ๆ เช่นแผนภูมิสมิ ธ และแปลงตอบรับความถี่

4. เครื่องวิเคราะห์สเปกตรัม
   เครื่องวิเคราะห์สเปกตรัมใช้เพื่อวิเคราะห์สเปกตรัมความถี่ของสัญญาณ RF พวกเขาสามารถใช้ในการตรวจจับสัญญาณที่ไม่พึงประสงค์หรือฮาร์มอนิกที่สร้างขึ้นโดยเครื่องหมุนเวียน เครื่องวิเคราะห์สเปกตรัมสามารถแสดงพลังของสัญญาณเป็นฟังก์ชั่นของความถี่ช่วยให้สามารถระบุปัญหาที่เกี่ยวข้องกับความถี่ได้อย่างง่ายดาย

ขั้นตอนการทดสอบ

การทดสอบของวงจร RF มักจะเกี่ยวข้องกับขั้นตอนต่อไปนี้:

1. การตั้งค่าเริ่มต้น
   ก่อนที่จะเริ่มการทดสอบอุปกรณ์ทดสอบจะต้องได้รับการสอบเทียบเพื่อให้แน่ใจว่าการวัดที่แม่นยำ เครื่องหมุนเวียนควรเชื่อมต่ออย่างถูกต้องกับอุปกรณ์ทดสอบและความต้านทานของระบบควรจับคู่กับอิมพีแดนซ์ของเครื่องหมุนเวียน

2. การวัดการสูญเสียการแทรก
   เครื่องกำเนิดสัญญาณถูกตั้งค่าเป็นความถี่และแอมพลิจูดเฉพาะและสัญญาณจะถูกส่งไปยังพอร์ตหนึ่งของเครื่องหมุนเวียน เครื่องวัดพลังงานใช้ในการวัดพลังงานที่พอร์ตเอาต์พุต การสูญเสียการแทรกถูกคำนวณโดยการลบกำลังเอาต์พุตออกจากกำลังอินพุต การวัดนี้ทำซ้ำที่ความถี่ที่แตกต่างกันเพื่อให้ได้การตอบสนองความถี่การสูญเสียการแทรก

3. การวัดการแยก
   สัญญาณถูกนำไปใช้กับพอร์ตหนึ่งของเครื่องหมุนเวียนและกำลังไฟที่พอร์ตที่อยู่ติดกันถูกวัดโดยใช้เครื่องวัดพลังงาน การแยกถูกคำนวณเป็นอัตราส่วนของพลังงานอินพุตต่อพลังงานที่พอร์ตที่ไม่อยู่ติดกัน เช่นเดียวกับการสูญเสียการแทรกการแยกถูกวัดที่ความถี่ที่แตกต่างกันเพื่อให้ได้การตอบสนองความถี่แยก

4. การวัดการสูญเสียผลตอบแทน
   เครื่องวิเคราะห์เครือข่ายใช้ในการวัดการสูญเสียผลตอบแทน เครื่องวิเคราะห์เครือข่ายจะส่งสัญญาณ RF ที่กวาดไปยังเครื่องหมุนเวียนและวัดสัญญาณที่สะท้อนออกมา การสูญเสียการส่งคืนจะแสดงบนเครื่องวิเคราะห์เครือข่ายเป็นฟังก์ชั่นของความถี่

5. การวัดการเปลี่ยนเฟส
   เครื่องวิเคราะห์เครือข่ายเวกเตอร์ใช้ในการวัดการเปลี่ยนเฟส เครื่องวิเคราะห์เครือข่ายเวกเตอร์วัดทั้งขนาดและเฟสของสัญญาณ RF เมื่อผ่านการหมุนเวียน การเลื่อนเฟสถูกคำนวณเป็นความแตกต่างในเฟสระหว่างสัญญาณอินพุตและสัญญาณเอาต์พุต

ข้อควรพิจารณาสำหรับการทดสอบ

เมื่อทดสอบ RF circulators มีข้อควรพิจารณาหลายประการที่ต้องนำมาพิจารณา

1. สภาพแวดล้อม
   ประสิทธิภาพของเครื่องหมุนเวียน RF สามารถได้รับผลกระทบจากสภาพแวดล้อมเช่นอุณหภูมิความชื้นและการสั่นสะเทือน ดังนั้นการทดสอบควรดำเนินการภายใต้สภาพแวดล้อมที่ควบคุมเพื่อให้แน่ใจว่าผลลัพธ์ที่แม่นยำและทำซ้ำได้

2. การสูญเสียสายเคเบิล
   สายเคเบิลที่ใช้ในการเชื่อมต่อเครื่องหมุนเวียนกับอุปกรณ์ทดสอบสามารถแนะนำการสูญเสียและการเลื่อนเฟส การสูญเสียเหล่านี้ควรนำมาพิจารณาเมื่อคำนวณพารามิเตอร์ประสิทธิภาพของเครื่องหมุนเวียน ขอแนะนำให้ใช้สายเคเบิลคุณภาพสูงที่มีการสูญเสียต่ำและลักษณะเฟสที่เสถียร

3. ช่วงการทดสอบความถี่
   ช่วงความถี่การทดสอบควรครอบคลุมช่วงความถี่การทำงานทั้งหมดของเครื่องหมุนเวียน สิ่งนี้ทำให้มั่นใจได้ว่าเครื่องหมุนเวียนทำงานได้ดีในสเปกตรัมความถี่ที่ต้องการ

บทสรุป

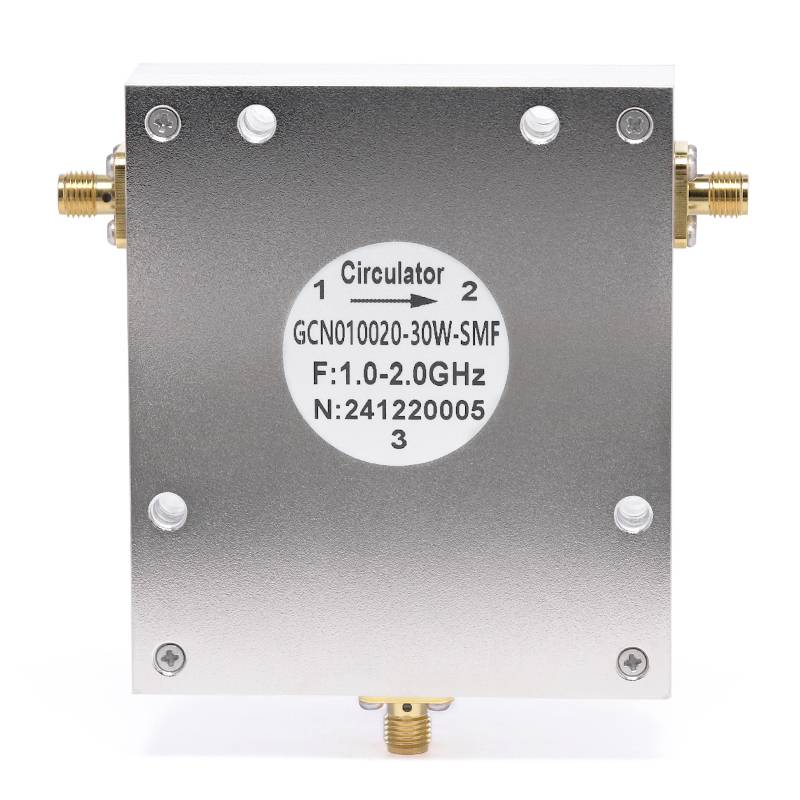

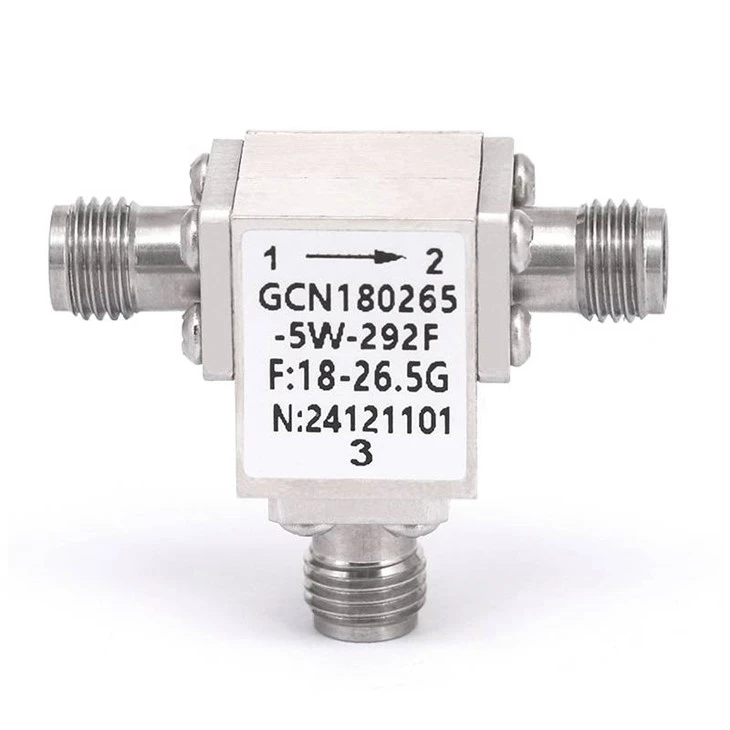

การทดสอบประสิทธิภาพของ RF circulators เป็นกระบวนการที่ซับซ้อน แต่จำเป็นสำหรับการรับรองคุณภาพและความน่าเชื่อถือของพวกเขา โดยการวัดพารามิเตอร์ประสิทธิภาพที่สำคัญเช่นการสูญเสียการแทรกการแยกการสูญเสียผลตอบแทนและการเปลี่ยนเฟสเราสามารถมั่นใจได้ว่าของเราRF coaxial circulatorsเป็นไปตามมาตรฐานสูงสุด ที่ บริษัท ของเราเรามุ่งมั่นที่จะให้บริการรถเข็น RF ที่มีคุณภาพสูงซึ่งได้รับการทดสอบอย่างละเอียดเพื่อให้มั่นใจถึงประสิทธิภาพที่ดีที่สุด

หากคุณต้องการ RF Circulators สำหรับระบบ RF ของคุณเราขอเชิญคุณติดต่อเราเพื่อขอการอภิปรายการจัดซื้อจัดจ้าง ทีมผู้เชี่ยวชาญของเราพร้อมที่จะช่วยเหลือคุณในการเลือกเครื่องหมุนเวียนที่เหมาะสมสำหรับแอปพลิเคชันเฉพาะของคุณและเพื่อตอบคำถามใด ๆ ที่คุณอาจมี

การอ้างอิง

• Pozar, DM (2011) วิศวกรรมไมโครเวฟ ไวลีย์
• Collin, RE (2001) รากฐานสำหรับวิศวกรรมไมโครเวฟ ไวลีย์
