จะวัดความเหนี่ยวนำของบล็อก DC (ถ้ามี) ได้อย่างไร?

การวัดความเหนี่ยวนำของบล็อก DC ถือเป็นงานที่สำคัญ โดยเฉพาะอย่างยิ่งในอุตสาหกรรมอิเล็กทรอนิกส์ ในฐานะซัพพลายเออร์ของบล็อก DC ฉันเข้าใจถึงความสำคัญของการวัดค่าความเหนี่ยวนำที่แม่นยำ ในบล็อกโพสต์นี้ ผมจะเจาะลึกวิธีการและข้อควรพิจารณาในการวัดความเหนี่ยวนำของบล็อก DC

ทำความเข้าใจกับ DC Blocks

ก่อนที่เราจะพูดถึงวิธีการวัดความเหนี่ยวนำของบล็อก DC สิ่งสำคัญคือต้องเข้าใจว่าบล็อก DC คืออะไรและหน้าที่ของมัน บล็อก DC คืออุปกรณ์ที่ยอมให้สัญญาณ AC ผ่านไปได้ในขณะที่บล็อกส่วนประกอบ DC โดยทั่วไปจะใช้ในวงจรอิเล็กทรอนิกส์ต่างๆ เช่น ระบบ RF (ความถี่วิทยุ) เพื่อป้องกันไม่ให้ DC bias ส่งผลต่อประสิทธิภาพของวงจร

บล็อก DC สามารถออกแบบได้หลายรูปแบบ รวมถึงประเภทพาสซีฟและแอคทีฟ โดยทั่วไปบล็อก DC แบบพาสซีฟจะประกอบด้วยตัวเก็บประจุและตัวเหนี่ยวนำ ในขณะที่บล็อก DC แบบแอคทีฟอาจรวมแอมพลิฟายเออร์และส่วนประกอบแบบแอคทีฟอื่นๆ เข้าด้วยกัน ตัวเหนี่ยวนำในบล็อก DC มีบทบาทสำคัญในการพิจารณาการตอบสนองความถี่และคุณลักษณะอิมพีแดนซ์

เหตุใดจึงต้องวัดค่าความเหนี่ยวนำของบล็อก DC

การวัดค่าความเหนี่ยวนำของบล็อก DC ที่แม่นยำนั้นจำเป็นด้วยเหตุผลหลายประการ ประการแรก ช่วยในการตรวจสอบข้อมูลจำเพาะของบล็อก DC ผู้ผลิตระบุค่าตัวเหนี่ยวนำเป็นส่วนหนึ่งของข้อกำหนดเฉพาะของผลิตภัณฑ์ และการวัดค่าตัวเหนี่ยวนำจริงสามารถรับประกันได้ว่าผลิตภัณฑ์เป็นไปตามมาตรฐานที่กำหนด

ประการที่สอง การวัดความเหนี่ยวนำมีความสำคัญอย่างยิ่งต่อการออกแบบวงจรและการเพิ่มประสิทธิภาพ ค่าตัวเหนี่ยวนำส่งผลต่อการจับคู่อิมพีแดนซ์และการตอบสนองความถี่ของวงจร ด้วยการวัดค่าความเหนี่ยวนำที่แม่นยำ วิศวกรสามารถออกแบบวงจรที่ทำงานได้อย่างมีประสิทธิภาพและมีการสูญเสียสัญญาณน้อยที่สุด

สุดท้ายนี้ การวัดค่าความเหนี่ยวนำสามารถช่วยในการแก้ไขปัญหาและระบุปัญหาที่อาจเกิดขึ้นกับบล็อก DC ได้ หากค่าความเหนี่ยวนำที่วัดได้เบี่ยงเบนไปจากค่าที่ระบุอย่างมาก อาจบ่งบอกถึงปัญหากับส่วนประกอบ เช่น การลัดวงจรหรือวงจรเปิด

วิธีการวัดความเหนี่ยวนำ

มีหลายวิธีในการวัดความเหนี่ยวนำของบล็อก DC การเลือกวิธีการขึ้นอยู่กับปัจจัยต่างๆ เช่น ความแม่นยำที่ต้องการ ช่วงความถี่ที่สนใจ และอุปกรณ์ที่มีอยู่ ต่อไปนี้เป็นวิธีการที่ใช้กันทั่วไป:

1. วิธีการเชื่อมโยง

วิธีบริดจ์เป็นวิธีวัดความเหนี่ยวนำที่แม่นยำที่สุดวิธีหนึ่ง สะพานวีตสโตนและสะพานแม็กซ์เวลล์เป็นวงจรสะพานที่รู้จักกันดีสองวงจรที่ใช้สำหรับการวัดความเหนี่ยวนำ

สะพานวีทสโตนเป็นวงจรง่ายๆ ที่เปรียบเทียบตัวเหนี่ยวนำที่ไม่รู้จักกับความต้านทานและความจุที่ทราบ ด้วยการปรับค่าของส่วนประกอบที่รู้จัก บริดจ์จะสมดุลได้ และการเหนี่ยวนำของส่วนประกอบที่ไม่รู้จักสามารถคำนวณได้โดยใช้สมการของบริดจ์

ในทางกลับกัน สะพาน Maxwell ได้รับการออกแบบมาโดยเฉพาะสำหรับการวัดความเหนี่ยวนำ ใช้ตัวต้านทานและตัวเก็บประจุร่วมกันเพื่อสร้างสมดุลของบริดจ์และกำหนดค่าตัวเหนี่ยวนำ วิธีการบริดจ์มีความแม่นยำสูง แต่ต้องมีการสอบเทียบอย่างระมัดระวังและแหล่งจ่ายไฟที่เสถียร

2. แอลซีอาร์มิเตอร์

มิเตอร์ LCR ใช้กันอย่างแพร่หลายในการวัดความเหนี่ยวนำ ความจุไฟฟ้า และความต้านทาน มิเตอร์เหล่านี้ทำงานโดยส่งสัญญาณ AC ไปยังส่วนประกอบที่ทดสอบ และวัดกระแสและแรงดันไฟฟ้าที่เกิดขึ้น ขึ้นอยู่กับค่าที่วัดได้ มิเตอร์ LCR จะคำนวณค่าความเหนี่ยวนำ ความจุไฟฟ้า และความต้านทานของส่วนประกอบ

มิเตอร์ LCR ค่อนข้างใช้งานง่ายและสามารถให้การวัดที่แม่นยำในช่วงความถี่ที่กว้าง มีจำหน่ายในรุ่นต่างๆ โดยมีระดับความแม่นยำและความถี่ที่แตกต่างกัน เมื่อใช้มิเตอร์ LCR เพื่อวัดความเหนี่ยวนำของบล็อก DC สิ่งสำคัญคือต้องเลือกช่วงความถี่และโหมดการวัดที่เหมาะสม

3. ออสซิลโลสโคปและเครื่องกำเนิดฟังก์ชัน

สามารถใช้ออสซิลโลสโคปและเครื่องกำเนิดฟังก์ชันเพื่อวัดความเหนี่ยวนำของบล็อก DC ได้ หลักการพื้นฐานเกี่ยวข้องกับการนำสัญญาณ AC ที่รู้จักไปใช้กับบล็อก DC โดยใช้ฟังก์ชันเจเนอเรเตอร์ และการวัดแรงดันไฟฟ้าข้ามบล็อกโดยใช้ออสซิลโลสโคป

โดยการวัดแรงดันและกระแสที่คร่อมบล็อก DC และทราบความถี่ของสัญญาณที่จ่าย ค่าความเหนี่ยวนำสามารถคำนวณได้โดยใช้สูตร (L=\frac{V}{2\pi fI}) โดยที่ (L) คือค่าความเหนี่ยวนำ (V) คือแรงดันไฟฟ้าคร่อมตัวเหนี่ยวนำ (f) คือความถี่ของสัญญาณที่จ่าย และ (I) คือกระแสที่ไหลผ่านตัวเหนี่ยวนำ

วิธีนี้ค่อนข้างง่ายและสามารถใช้เพื่อการวัดที่รวดเร็วและเป็นค่าประมาณได้ อย่างไรก็ตาม อาจไม่แม่นยำเท่าวิธีบริดจ์หรือมิเตอร์ LCR

ข้อควรพิจารณาในการวัดความเหนี่ยวนำ

เมื่อทำการวัดความเหนี่ยวนำของบล็อก DC มีข้อควรพิจารณาหลายประการที่ควรคำนึงถึง:

1. ความถี่

ความเหนี่ยวนำของบล็อก DC อาจแตกต่างกันไปตามความถี่ ดังนั้นจึงเป็นเรื่องสำคัญที่จะต้องวัดความเหนี่ยวนำที่ความถี่ที่สนใจ การใช้งานที่แตกต่างกันอาจต้องใช้ช่วงความถี่ที่แตกต่างกัน และวิธีการวัดควรเลือกให้สอดคล้องกัน

2. ผลกระทบของปรสิต

ผลกระทบจากปรสิต เช่น ความจุหลงทางและความต้านทาน อาจส่งผลต่อความแม่นยำของการวัดค่าตัวเหนี่ยวนำ ผลกระทบเหล่านี้มีความสำคัญมากกว่าที่ความถี่ที่สูงขึ้น เพื่อลดผลกระทบจากปรสิต สิ่งสำคัญคือต้องใช้เทคนิคการวัดที่เหมาะสมและสายเคเบิลหุ้มฉนวน

3. อุณหภูมิ

ความเหนี่ยวนำของบล็อก DC อาจได้รับผลกระทบจากอุณหภูมิเช่นกัน ดังนั้นจึงเป็นเรื่องสำคัญที่จะต้องวัดค่าความเหนี่ยวนำที่อุณหภูมิคงที่ หากอุณหภูมิเปลี่ยนแปลงในระหว่างการวัดอาจทำให้ผลลัพธ์ที่คลาดเคลื่อนได้

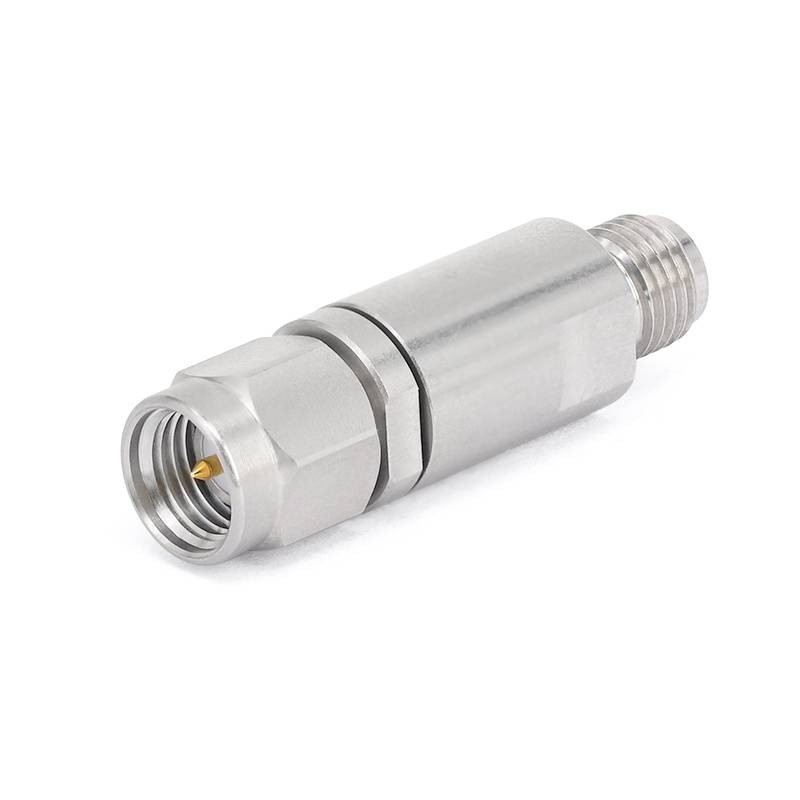

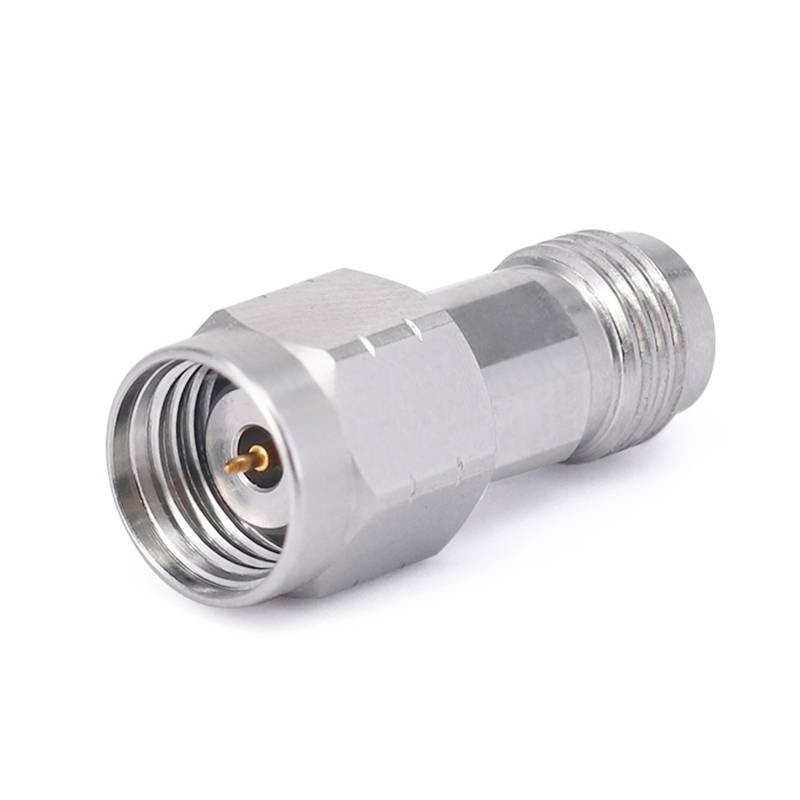

บล็อก DC ภายใน

หากคุณสนใจ Inner DC Blocks คุณสามารถเยี่ยมชมเว็บไซต์ของเราได้บล็อก DC ภายในสำหรับข้อมูลเพิ่มเติม บล็อก DC ภายในของเราได้รับการออกแบบด้วยส่วนประกอบคุณภาพสูงเพื่อให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้และค่าตัวเหนี่ยวนำที่แม่นยำ

บทสรุป

การวัดความเหนี่ยวนำของบล็อก DC เป็นงานสำคัญที่ต้องพิจารณาอย่างรอบคอบและใช้วิธีการวัดที่เหมาะสม ไม่ว่าคุณจะเป็นนักออกแบบวงจร วิศวกร หรือช่างเทคนิค การวัดค่าความเหนี่ยวนำที่แม่นยำสามารถช่วยให้คุณมั่นใจในประสิทธิภาพและความน่าเชื่อถือของวงจรอิเล็กทรอนิกส์ของคุณได้

ในฐานะซัพพลายเออร์ของบล็อก DC เรามุ่งมั่นที่จะนำเสนอผลิตภัณฑ์คุณภาพสูงพร้อมค่าตัวเหนี่ยวนำที่แม่นยำ หากคุณมีคำถามใดๆ เกี่ยวกับการวัดค่าความเหนี่ยวนำของบล็อก DC ของเรา หรือสนใจที่จะซื้อผลิตภัณฑ์ของเรา โปรดติดต่อเราเพื่อขอหารือเพิ่มเติมและเจรจาจัดซื้อจัดจ้าง

อ้างอิง

• "วงจรอิเล็กทรอนิกส์: ความรู้พื้นฐานและการประยุกต์" โดย David Bell
• "การออกแบบวงจร RF" โดย Chris Bowick
