จะจับคู่อิมพีแดนซ์เอาต์พุตของเครื่องขยายสัญญาณ RF ได้อย่างไร?

เฮ้! ในฐานะซัพพลายเออร์เครื่องขยายสัญญาณ RF เมื่อเร็ว ๆ นี้ฉันได้รับคำถามมากมายเกี่ยวกับวิธีจับคู่อิมพีแดนซ์เอาต์พุตของเครื่องขยายสัญญาณ RF นี่เป็นหัวข้อที่สำคัญ และฉันยินดีที่จะแบ่งปันข้อมูลเชิงลึกบางอย่างกับคุณ

ก่อนอื่น เรามาคุยกันว่าทำไมการจับคู่อิมพีแดนซ์จึงเป็นเรื่องใหญ่ ในโลกของแอมพลิฟายเออร์ RF การจับคู่อิมพีแดนซ์ก็เหมือนกับการค้นหาคู่เต้นที่สมบูรณ์แบบ เมื่ออิมพีแดนซ์เอาท์พุตของแอมพลิฟายเออร์ตรงกับอิมพีแดนซ์ของโหลด (อุปกรณ์ที่เชื่อมต่ออยู่) จะช่วยรับประกันการถ่ายโอนพลังงานสูงสุด นั่นหมายความว่า คุณจะได้รับประโยชน์สูงสุดจากแอมพลิฟายเออร์ของคุณ และคุณกำลังลดการสะท้อนของสัญญาณ การสะท้อนของสัญญาณอาจทำให้เกิดอาการปวดหัวได้ทุกประเภท เช่น ประสิทธิภาพลดลง เสียงรบกวนเพิ่มขึ้น และแม้แต่ความเสียหายต่อเครื่องขยายเสียงของคุณ

แล้วคุณจะจับคู่อิมพีแดนซ์เอาต์พุตของแอมพลิฟายเออร์ RF ได้อย่างไร? มีวิธีการที่แตกต่างกันสองสามวิธี และฉันจะแนะนำคุณเกี่ยวกับวิธีที่พบบ่อยที่สุดบางวิธี

1. การใช้เครือข่ายการจับคู่

หนึ่งในวิธีที่ได้รับความนิยมมากที่สุดในการจับคู่อิมพีแดนซ์คือการใช้เครือข่ายที่ตรงกัน เครือข่ายที่ตรงกันคือวงจรที่ออกแบบมาเพื่อแปลงอิมพีแดนซ์ของแอมพลิฟายเออร์ให้ตรงกับอิมพีแดนซ์ของโหลด มีเครือข่ายที่ตรงกันหลายประเภท แต่ประเภทที่พบมากที่สุดสองประเภทคือเครือข่าย L และเครือข่าย Pi

เครือข่าย L เป็นวิธีที่ง่ายและมีประสิทธิภาพในการจับคู่อิมพีแดนซ์ ประกอบด้วยส่วนประกอบที่ทำปฏิกิริยาสองส่วน (ตัวเหนี่ยวนำหรือตัวเก็บประจุ) จัดเรียงเป็นรูปตัว L ค่าของส่วนประกอบเหล่านี้คำนวณจากอิมพีแดนซ์อินพุตและเอาต์พุตที่คุณพยายามจับคู่ ตัวอย่างเช่น หากเครื่องขยายเสียงของคุณมีอิมพีแดนซ์เอาต์พุต 50 โอห์ม และโหลดของคุณมีอิมพีแดนซ์ 25 โอห์ม เครือข่าย L สามารถออกแบบให้แปลงอิมพีแดนซ์ 50 โอห์มเป็น 25 โอห์มได้

เครือข่าย Pi นั้นซับซ้อนกว่าเครือข่าย L เล็กน้อย แต่ให้ความยืดหยุ่นมากกว่า ประกอบด้วยองค์ประกอบปฏิกิริยา 3 ส่วนซึ่งจัดเรียงเป็นรูปพาย เครือข่าย Pi สามารถใช้เพื่อจับคู่ช่วงอิมพีแดนซ์ที่กว้างขึ้นและยังมีความสามารถในการกรองบางอย่างอีกด้วย

เมื่อออกแบบเครือข่ายที่ตรงกัน การใช้ส่วนประกอบคุณภาพสูงเป็นสิ่งสำคัญ ส่วนประกอบที่มีคุณภาพต่ำอาจทำให้เกิดการสูญเสียและส่งผลกระทบต่อประสิทธิภาพของเครือข่ายที่ตรงกันของคุณ คุณสามารถค้นหาส่วนประกอบ RF ที่ยอดเยี่ยมได้จากซัพพลายเออร์ที่เชื่อถือได้ ซึ่งสามารถสร้างความแตกต่างในประสิทธิภาพของแอมพลิฟายเออร์ของคุณได้อย่างแท้จริง

2. การปรับเครื่องขยายเสียง

อีกวิธีหนึ่งในการจับคู่อิมพีแดนซ์เอาต์พุตก็คือการปรับแอมพลิฟายเออร์เอง เครื่องขยายสัญญาณ RF บางตัวมีส่วนประกอบที่สามารถปรับได้ซึ่งช่วยให้คุณสามารถปรับแต่งอิมพีแดนซ์เอาต์พุตได้อย่างละเอียด นี่อาจเป็นตัวเลือกที่ดีหากคุณต้องการปรับอิมพีแดนซ์เล็กน้อยเพื่อให้ได้การจับคู่ที่ดีขึ้น

ตัวอย่างเช่น แอมพลิฟายเออร์บางตัวมีการตั้งค่าไบแอสที่ปรับได้ซึ่งอาจส่งผลต่ออิมพีแดนซ์เอาต์พุต ด้วยการปรับไบแอส คุณสามารถเปลี่ยนจุดการทำงานของแอมพลิฟายเออร์และอาจปรับปรุงการจับคู่อิมพีแดนซ์ได้ อย่างไรก็ตาม สิ่งสำคัญคือต้องระมัดระวังเมื่อจูนแอมพลิฟายเออร์ เนื่องจากการปรับแอมพลิฟายเออร์ไม่ถูกต้องอาจทำให้แอมพลิฟายเออร์ทำงานนอกข้อกำหนดเฉพาะ และอาจสร้างความเสียหายได้

3. การใช้หม้อแปลงไฟฟ้า

หม้อแปลงยังสามารถใช้เพื่อจับคู่อิมพีแดนซ์ได้ หม้อแปลงไฟฟ้าทำงานโดยการเปลี่ยนระดับแรงดันและกระแสระหว่างสองวงจร ซึ่งสามารถเปลี่ยนอิมพีแดนซ์ได้อย่างมีประสิทธิภาพ ตัวอย่างเช่น สามารถใช้หม้อแปลงแบบสเต็ปดาวน์เพื่อลดอิมพีแดนซ์ของเอาต์พุตของแอมพลิฟายเออร์เพื่อให้ตรงกับโหลดอิมพีแดนซ์ที่ต่ำกว่า

หม้อแปลงไฟฟ้ามีข้อได้เปรียบเหนือวิธีการจับคู่อื่นๆ สามารถแยกระหว่างแอมพลิฟายเออร์และโหลดได้ ซึ่งอาจมีประโยชน์ในการใช้งานบางประเภท นอกจากนี้ยังมีแบนด์วิธที่กว้าง ซึ่งหมายความว่าสามารถทำงานได้ดีในช่วงความถี่ต่างๆ อย่างไรก็ตาม หม้อแปลงอาจมีขนาดใหญ่และมีราคาแพง โดยเฉพาะสำหรับการใช้งานที่มีกำลังสูง

4. การเลือกเครื่องขยายเสียงที่เหมาะสม

วิธีที่ง่ายที่สุดวิธีหนึ่งในการตรวจสอบให้แน่ใจว่าการจับคู่อิมพีแดนซ์ที่ดีคือการเลือกแอมพลิฟายเออร์ที่มีอิมพีแดนซ์เอาต์พุตที่ใกล้เคียงกับอิมพีแดนซ์ของโหลดของคุณอยู่แล้ว ที่บริษัทของเรา เรามีเครื่องขยายสัญญาณ RF หลากหลายประเภทพร้อมอิมพีแดนซ์เอาท์พุตที่แตกต่างกันเพื่อให้เหมาะกับการใช้งานที่หลากหลาย

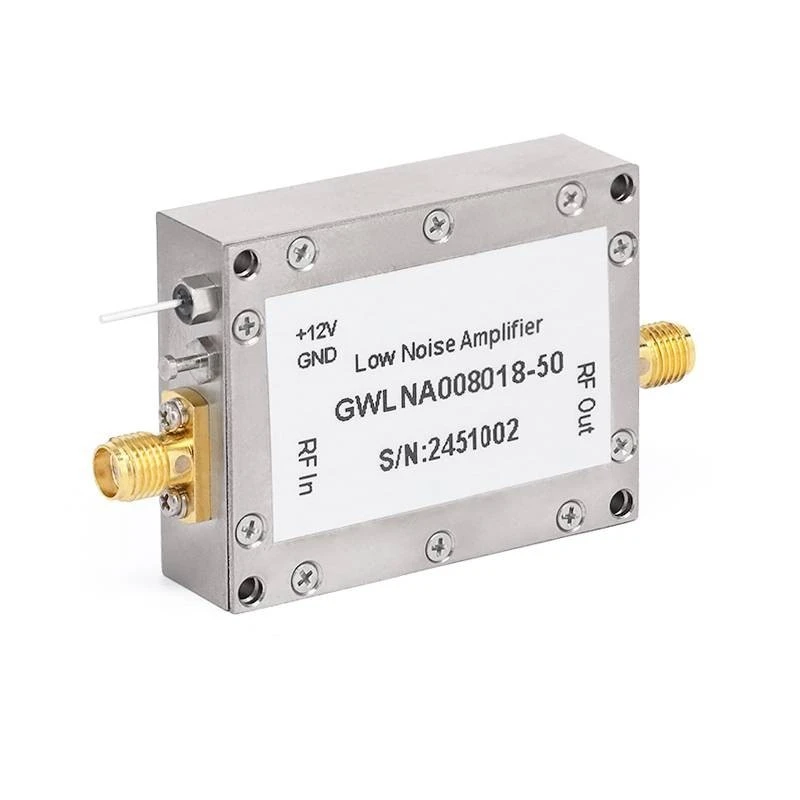

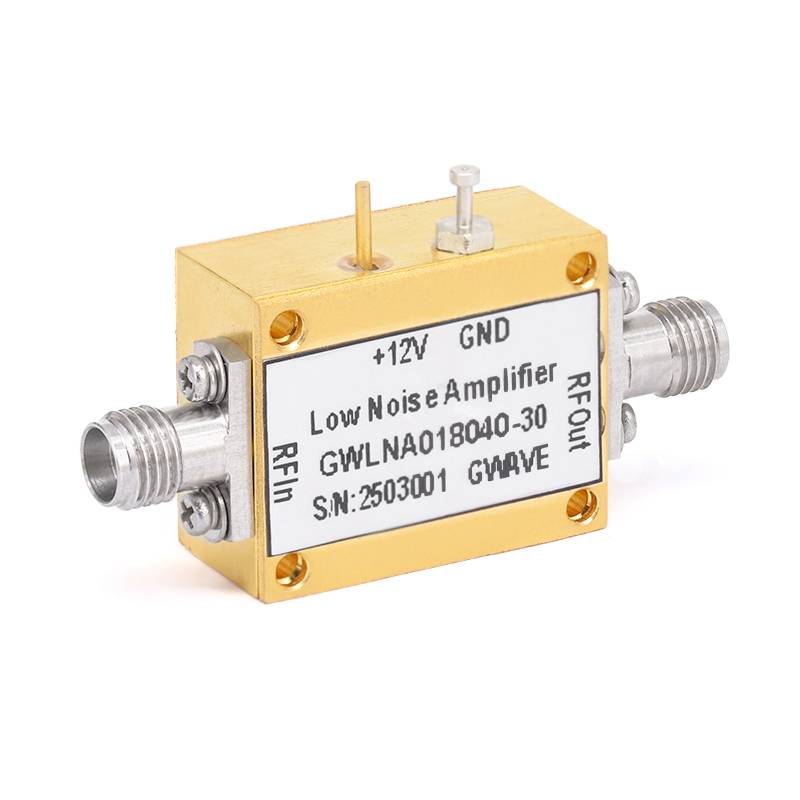

ตัวอย่างเช่น หากคุณกำลังทำงานในโปรเจ็กต์ที่ต้องการแอมพลิฟายเออร์สัญญาณรบกวนต่ำที่มีอิมพีแดนซ์เอาต์พุต 50 โอห์ม เราก็มีตัวเลือกที่ยอดเยี่ยม ตรวจสอบของเราเครื่องขยายสัญญาณรบกวนต่ำ 40GHz-เครื่องขยายสัญญาณรบกวนต่ำ 18GHz, และเครื่องขยายสัญญาณรบกวนต่ำ 50GHz- แอมพลิฟายเออร์เหล่านี้ได้รับการออกแบบมาเพื่อมอบประสิทธิภาพที่ยอดเยี่ยมและมีจำหน่ายโดยมีอิมพีแดนซ์เอาต์พุตที่แตกต่างกันเพื่อตอบสนองความต้องการของคุณ

การทดสอบและการตรวจสอบ

เมื่อคุณใช้วิธีจับคู่อิมพีแดนซ์เอาต์พุตแล้ว สิ่งสำคัญคือต้องทดสอบและตรวจสอบผลลัพธ์ คุณสามารถใช้เครื่องวิเคราะห์เครือข่ายเพื่อวัดอิมพีแดนซ์และค่าสัมประสิทธิ์การสะท้อนของแอมพลิฟายเออร์และโหลดได้ ค่าสัมประสิทธิ์การสะท้อนคือการวัดปริมาณของสัญญาณที่สะท้อนกลับจากโหลด ค่าสัมประสิทธิ์การสะท้อนต่ำบ่งบอกถึงการจับคู่อิมพีแดนซ์ที่ดี

หากคุณพบว่าการจับคู่อิมพีแดนซ์ไม่ดีเท่าที่คุณต้องการ คุณอาจต้องปรับเปลี่ยนการตั้งค่าเครือข่ายหรือแอมพลิฟายเออร์ที่ตรงกัน อาจต้องใช้เวลาลองผิดลองถูกเล็กน้อยเพื่อให้ได้คู่ที่สมบูรณ์แบบ แต่ก็คุ้มค่ากับความพยายามเพื่อให้แน่ใจว่าระบบ RF ของคุณมีประสิทธิภาพสูงสุด

บทสรุป

การจับคู่อิมพีแดนซ์เอาต์พุตของเครื่องขยายสัญญาณ RF เป็นขั้นตอนสำคัญในการรับรองประสิทธิภาพและประสิทธิภาพของระบบ RF ของคุณ ไม่ว่าคุณจะเลือกใช้เครือข่ายที่ตรงกัน จูนเครื่องขยายเสียง ใช้หม้อแปลงไฟฟ้า หรือเลือกเครื่องขยายเสียงที่เหมาะสมตั้งแต่เริ่มต้น มีหลายวิธีที่จะช่วยให้คุณได้การจับคู่อิมพีแดนซ์ที่ดี

หากคุณยังคงประสบปัญหากับการจับคู่อิมพีแดนซ์หรือหากคุณกำลังมองหาเครื่องขยายสัญญาณ RF ที่เหมาะสมสำหรับโปรเจ็กต์ของคุณ อย่าลังเลที่จะติดต่อเรา เราพร้อมช่วยคุณค้นหาโซลูชันที่ดีที่สุดสำหรับความต้องการ RF ของคุณ ไม่ว่าคุณจะเป็นมือสมัครเล่นที่ทำงานในโครงการขนาดเล็กหรือมืออาชีพในอุตสาหกรรม เรามีความเชี่ยวชาญและผลิตภัณฑ์ที่จะสนับสนุนคุณ ดังนั้น โปรดติดต่อเราเพื่อขอข้อมูลเพิ่มเติมและเริ่มการสนทนาเกี่ยวกับข้อกำหนดเครื่องขยายสัญญาณ RF ของคุณ

อ้างอิง

• โปซาร์, DM (2011) วิศวกรรมไมโครเวฟ. ไวลีย์.
• คอลลิน RE (2001) รากฐานสำหรับวิศวกรรมไมโครเวฟ แมคกรอ-ฮิลล์.
