จะมั่นใจในความเสถียรของแอมพลิฟายเออร์ RF ได้อย่างไร?

โย่ เพื่อนๆ ที่ชื่นชอบ RF! ในฐานะซัพพลายเออร์เครื่องขยายสัญญาณ RF ฉันได้เห็นโดยตรงแล้วว่าการรักษาเสถียรภาพของตัวร้ายเหล่านี้มีความสำคัญเพียงใด ในบล็อกนี้ ฉันจะแบ่งปันเคล็ดลับบางประการเกี่ยวกับวิธีรับประกันความเสถียรของแอมพลิฟายเออร์ RF

เริ่มจากพื้นฐานกันก่อน ความเสถียรในเครื่องขยายสัญญาณ RF คืออะไรกันแน่? พูดง่ายๆ ก็คือ แอมพลิฟายเออร์ที่มีความเสถียรคือแอมพลิฟายเออร์ที่ไม่สั่นหรือรบกวนภายใต้สภาวะการทำงานปกติ การสั่นอาจทำให้สัญญาณเลอะเทอะ ทำให้เกิดการรบกวน และแม้กระทั่งสร้างความเสียหายให้กับตัวเครื่องขยายเสียงเอง ดังนั้นเราจึงต้องการหลีกเลี่ยงสิ่งนั้นอย่างแน่นอน

1. การเลือกส่วนประกอบที่เหมาะสม

ขั้นตอนแรกในการรับประกันความเสถียรของแอมพลิฟายเออร์คือการเลือกส่วนประกอบที่เหมาะสม ซึ่งรวมถึงทรานซิสเตอร์ ตัวต้านทาน ตัวเก็บประจุ และตัวเหนี่ยวนำ ส่วนประกอบแต่ละชิ้นมีบทบาทสำคัญในประสิทธิภาพของแอมพลิฟายเออร์ และการใช้ชิ้นส่วนคุณภาพต่ำหรือชิ้นส่วนที่ไม่ตรงกันอาจทำให้เกิดความไม่เสถียรได้

สำหรับทรานซิสเตอร์ เราต้องดูพารามิเตอร์ต่างๆ เช่น อัตราขยาย ค่าสัญญาณรบกวน และการจัดการพลังงาน ทรานซิสเตอร์ที่มีค่าเกนสูงเกินไปอาจทำให้แอมพลิฟายเออร์มีแนวโน้มที่จะเกิดการสั่นได้ ในทางกลับกัน ทรานซิสเตอร์ที่มีอัตราขยายต่ำอาจไม่สามารถขยายสัญญาณได้เพียงพอ เราต้องพิจารณาช่วงความถี่ของทรานซิสเตอร์ด้วย ควรเหมาะสมกับความถี่การทำงานของเครื่องขยายเสียงของเรา

ตัวต้านทาน ตัวเก็บประจุ และตัวเหนี่ยวนำใช้สำหรับการไบแอส คัปปลิ้ง และการจับคู่ ตัวอย่างเช่น ตัวต้านทานไบแอสจะตั้งค่าจุดการทำงานของกระแสตรงของทรานซิสเตอร์ หากเลือกตัวต้านทานเหล่านี้ไม่ถูกต้อง ทรานซิสเตอร์อาจไม่ทำงานในบริเวณที่ต้องการ ส่งผลให้เกิดความไม่เสถียร ตัวเก็บประจุและตัวเหนี่ยวนำใช้สำหรับการจับคู่อิมพีแดนซ์ การจับคู่อิมพีแดนซ์ที่ดีระหว่างแอมพลิฟายเออร์และโหลดจะช่วยถ่ายโอนพลังงานได้อย่างมีประสิทธิภาพ และลดโอกาสของการสะท้อน ซึ่งอาจทำให้เกิดการสั่นได้

2. การจับคู่อินพุตและเอาต์พุต

การจับคู่อิมพีแดนซ์เป็นสิ่งสำคัญอย่างยิ่งต่อความเสถียรของแอมพลิฟายเออร์ เมื่ออิมพีแดนซ์อินพุตและเอาต์พุตของแอมพลิฟายเออร์จับคู่กับอิมพีแดนซ์ของแหล่งกำเนิดและโหลดตามลำดับ เราสามารถลดการสะท้อนให้เหลือน้อยที่สุดได้ การสะท้อนสามารถทำให้เกิดคลื่นนิ่งในแอมพลิฟายเออร์ ซึ่งอาจทำให้เกิดการสั่นได้

เราสามารถใช้เทคนิคต่างๆ ในการจับคู่อิมพีแดนซ์ เช่น การใช้เครือข่ายจับคู่ เครือข่ายเหล่านี้สามารถประกอบด้วยตัวเก็บประจุและตัวเหนี่ยวนำ ตัวอย่างเช่น สามารถใช้เครือข่าย L แบบธรรมดาเพื่อจับคู่อิมพีแดนซ์โหลดกับอิมพีแดนซ์เอาต์พุตของเครื่องขยายเสียง นอกจากนี้ยังมีเครือข่ายการจับคู่ที่ซับซ้อนมากขึ้น เช่น เครือข่าย Pi และเครือข่าย T ซึ่งสามารถให้การจับคู่ที่ดีกว่าในช่วงความถี่ที่กว้างขึ้น

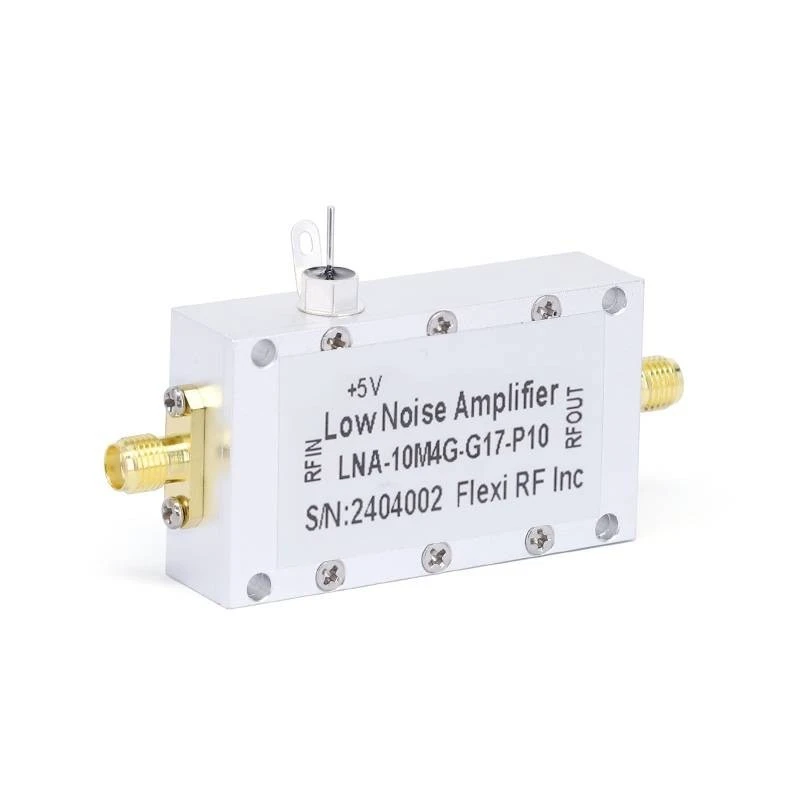

ที่บริษัทของเรา เรามีเครื่องขยายสัญญาณ RF หลายประเภทพร้อมการจับคู่อินพุตและเอาต์พุตที่ยอดเยี่ยม ตรวจสอบของเราเครื่องขยายสัญญาณรบกวนต่ำ 220GHz-เครื่องขยายสัญญาณรบกวนต่ำ 90GHz, และเครื่องขยายสัญญาณรบกวนต่ำ 18GHz- แอมพลิฟายเออร์เหล่านี้ได้รับการออกแบบให้มีเครือข่ายที่เหมาะสมเพื่อให้การทำงานมีเสถียรภาพ

3. วงจรไบอัส

การให้น้ำหนักเป็นอีกปัจจัยสำคัญในความเสถียรของแอมพลิฟายเออร์ วงจรไบอัสจะกำหนดจุดทำงาน DC ของทรานซิสเตอร์ วงจรไบอัสที่เสถียรช่วยให้แน่ใจว่าทรานซิสเตอร์ทำงานในพื้นที่เชิงเส้นตรง ซึ่งสามารถให้การขยายสัญญาณที่สม่ำเสมอ

วงจรไบแอสมีหลายประเภท เช่น ไบแอสคงที่ ไบแอสตัวเอง และไบแอสตัวแบ่งแรงดัน แรงดัน - อคติตัวแบ่งเป็นหนึ่งในวงจรไบแอสที่ใช้บ่อยที่สุด เนื่องจากให้ความเสถียรที่ดีในสภาวะการทำงานที่หลากหลาย ใช้ตัวต้านทานสองตัวเพื่อแบ่งแรงดันไฟฟ้าและตั้งค่าแรงดันไฟฟ้าพื้นฐานของทรานซิสเตอร์

เมื่อออกแบบวงจรไบอัส เราต้องพิจารณาปัจจัยต่างๆ เช่น การเปลี่ยนแปลงของอุณหภูมิ ทรานซิสเตอร์มีความไวต่ออุณหภูมิ และคุณลักษณะของทรานซิสเตอร์สามารถเปลี่ยนแปลงได้ตามอุณหภูมิ วงจรไบแอสที่ดีควรจะสามารถชดเชยการเปลี่ยนแปลงของอุณหภูมิเหล่านี้ได้ และรักษาจุดทำงานให้คงที่

4. เค้าโครง PCB

โครงร่างแผงวงจรพิมพ์ (PCB) อาจมีผลกระทบอย่างมากต่อความเสถียรของแอมพลิฟายเออร์ เค้าโครง PCB ที่ออกแบบมาไม่ดีอาจทำให้เกิดความจุและการเหนี่ยวนำปรสิตที่ไม่ต้องการ ซึ่งอาจทำให้เกิดความผันผวนได้

เมื่อออกแบบโครงร่าง PCB เราต้องใส่ใจกับประเด็นต่อไปนี้:

• การจัดวางส่วนประกอบ: วางส่วนประกอบไว้ใกล้กันเพื่อลดความยาวของรอยเชื่อมต่อระหว่างกัน ร่องรอยยาวสามารถทำหน้าที่เป็นเสาอากาศและแผ่พลังงานแม่เหล็กไฟฟ้า ซึ่งอาจทำให้เกิดการรบกวนและไม่เสถียร
• การต่อลงดิน: รูปแบบการต่อลงดินที่เหมาะสมถือเป็นสิ่งสำคัญ เราควรใช้กราวด์จุดเดียวหรือกราวด์แบบดาวเพื่อหลีกเลี่ยงลูปกราวด์ กราวด์ลูปอาจทำให้เกิดเสียงรบกวนและทำให้เกิดความไม่เสถียรในแอมพลิฟายเออร์ได้
• การแยกแหล่งจ่ายไฟ: ใช้ตัวเก็บประจุแบบแยกส่วนใกล้กับพินแหล่งจ่ายไฟของส่วนประกอบ ตัวเก็บประจุเหล่านี้ช่วยกรองสัญญาณรบกวนความถี่สูงออกจากแหล่งจ่ายไฟ และป้องกันไม่ให้ส่งผลกระทบต่อประสิทธิภาพของแอมพลิฟายเออร์

5. ข้อเสนอแนะ

ข้อมูลป้อนกลับสามารถใช้เพื่อปรับปรุงความเสถียรของแอมพลิฟายเออร์ได้ คำติชมมีสองประเภท: คำติชมเชิงบวกและคำติชมเชิงลบ เสียงตอบรับเป็นบวกสามารถเพิ่มเกนของแอมพลิฟายเออร์ได้ แต่ก็อาจทำให้แอมพลิฟายเออร์ไม่เสถียรได้เช่นกัน ในทางกลับกัน การตอบสนองเชิงลบสามารถลดเกนได้แต่ปรับปรุงเสถียรภาพ ความเป็นเส้นตรง และแบนด์วิธของแอมพลิฟายเออร์

เราสามารถใช้ผลตอบรับเชิงลบเพื่อควบคุมเกนของแอมพลิฟายเออร์และลดผลกระทบของการเปลี่ยนแปลงพารามิเตอร์ ตัวอย่างเช่น เราสามารถใช้ตัวต้านทานในเส้นทางป้อนกลับเพื่อตั้งค่าเกนของแอมพลิฟายเออร์ ด้วยการปรับค่าของตัวต้านทานนี้ เราสามารถควบคุมปริมาณการป้อนกลับเชิงลบและอัตราขยายของแอมพลิฟายเออร์ได้

6. การจัดการความร้อน

ความร้อนสามารถส่งผลกระทบอย่างมีนัยสำคัญต่อความเสถียรของแอมพลิฟายเออร์ เมื่ออุณหภูมิของแอมพลิฟายเออร์เพิ่มขึ้น คุณลักษณะของส่วนประกอบต่างๆ อาจเปลี่ยนแปลงได้ ซึ่งอาจนำไปสู่ความไม่เสถียรได้

เราจำเป็นต้องตรวจสอบให้แน่ใจว่ามีการจัดการระบายความร้อนของแอมพลิฟายเออร์อย่างเหมาะสม ซึ่งสามารถทำได้โดยใช้แผงระบายความร้อน พัดลม หรืออุปกรณ์ทำความเย็นอื่นๆ แผงระบายความร้อนใช้เพื่อกระจายความร้อนที่เกิดจากส่วนประกอบต่างๆ โดยจะเพิ่มพื้นที่ผิวของส่วนประกอบ ทำให้สามารถถ่ายเทความร้อนไปยังสภาพแวดล้อมโดยรอบได้อย่างมีประสิทธิภาพมากขึ้น สามารถใช้พัดลมเพื่อเพิ่มการไหลเวียนของอากาศเหนือแผงระบายความร้อน ซึ่งช่วยปรับปรุงประสิทธิภาพการระบายความร้อนให้ดียิ่งขึ้น

7. การทดสอบและการติดตาม

เมื่อแอมพลิฟายเออร์ได้รับการออกแบบและสร้างแล้ว เราจำเป็นต้องทดสอบและตรวจสอบประสิทธิภาพของแอมพลิฟายเออร์ เราสามารถใช้อุปกรณ์ทดสอบต่างๆ เช่น เครื่องวิเคราะห์สเปกตรัม เครื่องวิเคราะห์เครือข่าย และออสซิลโลสโคป เพื่อวัดเกนของแอมพลิฟายเออร์ การตอบสนองความถี่ และความเสถียร

ในระหว่างขั้นตอนการทดสอบ เราสามารถมองหาสัญญาณของความไม่เสถียร เช่น การสั่นหรือการตอบสนองความถี่ที่ผิดปกติ หากเราตรวจพบปัญหาใดๆ เราสามารถปรับเปลี่ยนการออกแบบหรือส่วนประกอบของแอมพลิฟายเออร์เพื่อปรับปรุงความเสถียรได้

นอกจากนี้เรายังจำเป็นต้องตรวจสอบประสิทธิภาพของแอมพลิฟายเออร์เมื่อเวลาผ่านไป ปัจจัยด้านสิ่งแวดล้อม เช่น อุณหภูมิและความชื้นสามารถเปลี่ยนแปลงได้ และการเปลี่ยนแปลงเหล่านี้อาจส่งผลต่อความเสถียรของแอมพลิฟายเออร์ ด้วยการตรวจสอบประสิทธิภาพของแอมพลิฟายเออร์ เราจึงสามารถตรวจพบการเปลี่ยนแปลงใดๆ ได้ตั้งแต่เนิ่นๆ และดำเนินการแก้ไขได้

โดยสรุป การรับรองเสถียรภาพของเครื่องขยายสัญญาณ RF ต้องใช้การเลือกส่วนประกอบที่เหมาะสม การจับคู่อิมพีแดนซ์ การไบแอส โครงร่าง PCB ผลป้อนกลับ การจัดการระบายความร้อน และการทดสอบ ที่บริษัทของเรา เราคำนึงถึงปัจจัยทั้งหมดเหล่านี้เมื่อออกแบบและผลิตเครื่องขยายสัญญาณ RF ของเรา เรามุ่งมั่นที่จะจัดหาเครื่องขยายสัญญาณ RF คุณภาพสูงและมีเสถียรภาพให้กับลูกค้าของเรา

หากคุณสนใจซื้อเครื่องขยายสัญญาณ RF หรือมีคำถามใดๆ เกี่ยวกับความเสถียรของเครื่องขยายเสียง อย่าลังเลที่จะติดต่อเรา เราพร้อมช่วยคุณค้นหาโซลูชันที่ดีที่สุดสำหรับความต้องการของคุณ

อ้างอิง

• กอนซาเลซ, กิลเลอร์โม. เครื่องขยายสัญญาณทรานซิสเตอร์ไมโครเวฟ: การวิเคราะห์และการออกแบบ เด็กฝึกงานฮอลล์, 1997.
• Pozar, David M. วิศวกรรมไมโครเวฟ. ไวลีย์ 2011
