จะเลือกเครื่องหมุนเวียน RF ที่เหมาะสมสำหรับการใช้งานเฉพาะได้อย่างไร

เมื่อพูดถึงระบบความถี่วิทยุ (RF) การเลือกเครื่องหมุนเวียน RF ที่เหมาะสมเป็นสิ่งสำคัญอย่างยิ่งในการรับรองประสิทธิภาพและประสิทธิผลสูงสุด ในฐานะซัพพลายเออร์ที่มีชื่อเสียงของเครื่องหมุนเวียน RF ฉันเข้าใจความซับซ้อนที่เกี่ยวข้องกับกระบวนการตัดสินใจนี้ ในบล็อกโพสต์นี้ ฉันจะแนะนำคุณเกี่ยวกับปัจจัยสำคัญที่ควรพิจารณาเมื่อเลือกเครื่องหมุนเวียน RF สำหรับการใช้งานเฉพาะ

ทำความเข้าใจกับเครื่องหมุนเวียน RF

ก่อนที่จะเจาะลึกกระบวนการคัดเลือก จำเป็นต้องมีความเข้าใจพื้นฐานว่าเครื่องหมุนเวียน RF คืออะไรและทำงานอย่างไร เครื่องหมุนเวียนคลื่นความถี่วิทยุเป็นอุปกรณ์สามหรือสี่พอร์ตแบบพาสซีฟที่ไม่ต่อกัน ซึ่งยอมให้สัญญาณ RF ไหลไปในทิศทางเฉพาะ โดยทั่วไปจะอยู่ในรูปแบบวงกลม ซึ่งหมายความว่าสัญญาณที่เข้าพอร์ตหนึ่งจะออกผ่านพอร์ตถัดไปตามลำดับที่กำหนดไว้ล่วงหน้า

ธรรมชาติของการหมุนเวียน RF แบบไม่ตอบแทนกันคือสิ่งที่ทำให้พวกมันมีคุณค่ามากในระบบ RF สามารถใช้เพื่อแยกส่วนต่างๆ ของระบบ ปกป้องส่วนประกอบที่ละเอียดอ่อนจากสัญญาณที่สะท้อน และปรับปรุงประสิทธิภาพโดยรวมของระบบ ตัวอย่างเช่น ในระบบเครื่องส่ง-เครื่องรับ เครื่องหมุนเวียนคลื่นความถี่วิทยุสามารถใช้เพื่อแยกสัญญาณที่ส่งและรับ ป้องกันการรบกวนและปรับปรุงคุณภาพสัญญาณ

ปัจจัยสำคัญที่ต้องพิจารณา

ตอนนี้เรามีความเข้าใจพื้นฐานเกี่ยวกับเครื่องหมุนเวียน RF แล้ว เรามาสำรวจปัจจัยสำคัญที่ควรพิจารณาเมื่อเลือกสิ่งที่เหมาะสมสำหรับการใช้งานเฉพาะของคุณกันดีกว่า

ช่วงความถี่

ปัจจัยแรกและสำคัญที่สุดที่ต้องพิจารณาคือช่วงความถี่ของเครื่องหมุนเวียนคลื่นความถี่วิทยุ การใช้งานที่แตกต่างกันต้องใช้ช่วงความถี่ที่แตกต่างกัน และจำเป็นอย่างยิ่งที่จะต้องเลือกเครื่องหมุนเวียนที่สามารถทำงานภายในย่านความถี่ที่ต้องการได้ ตัวอย่างเช่น หากคุณกำลังทำงานกับระบบสื่อสารไมโครเวฟ คุณจะต้องมีเครื่องหมุนเวียนที่สามารถทำงานที่ความถี่ไมโครเวฟได้

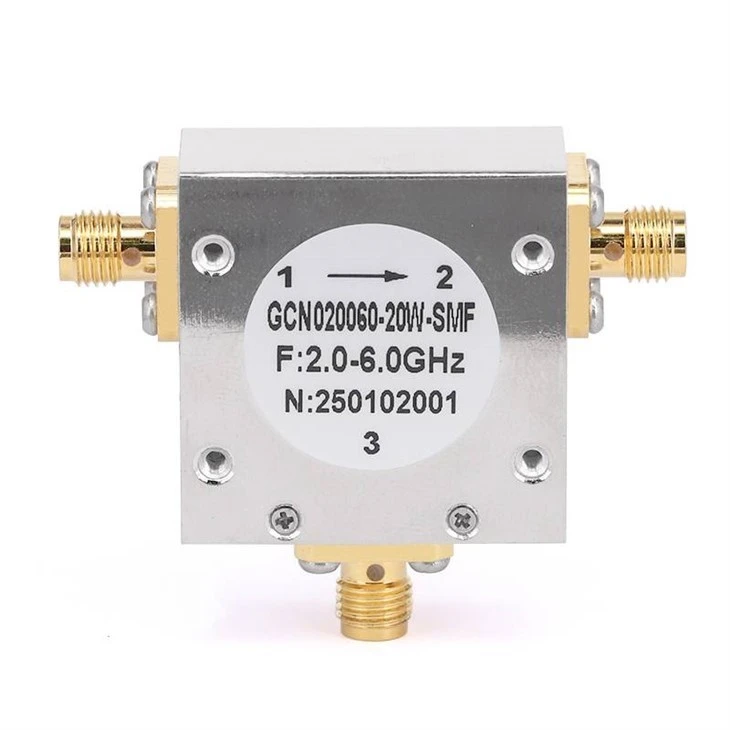

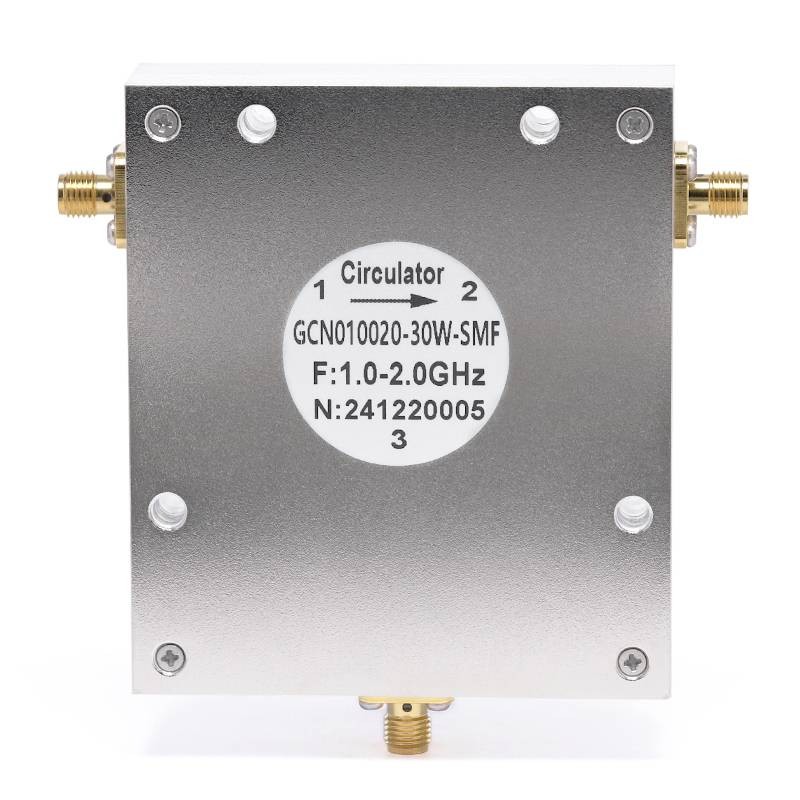

ในฐานะซัพพลายเออร์ เรานำเสนอเครื่องหมุนเวียน RF ที่หลากหลายพร้อมช่วงความถี่ที่แตกต่างกัน เพื่อตอบสนองความต้องการของการใช้งานที่หลากหลาย ยกตัวอย่างของเราเครื่องหมุนเวียนโคแอกเชียล RF 26.5GHzได้รับการออกแบบมาเพื่อการใช้งานที่มีความถี่สูงในขณะที่ของเราเครื่องหมุนเวียนโคแอกเชียล RF 40GHzเหมาะสำหรับความต้องการความถี่ที่สูงขึ้นไปอีก เราก็มีเช่นกันเครื่องหมุนเวียนโคแอกเชียล RF 6GHzสำหรับการใช้งานความถี่ต่ำ

การจัดการพลังงาน

ปัจจัยสำคัญอีกประการหนึ่งที่ต้องพิจารณาคือความสามารถในการจัดการพลังงานของเครื่องหมุนเวียน RF ความสามารถในการจัดการพลังงานของเครื่องหมุนเวียนหมายถึงปริมาณพลังงานสูงสุดที่สามารถจัดการได้โดยไม่ทำให้ประสิทธิภาพลดลงอย่างมีนัยสำคัญ สิ่งสำคัญคือต้องเลือกเครื่องหมุนเวียนที่สามารถรองรับระดับพลังงานของการใช้งานเฉพาะของคุณเพื่อให้มั่นใจถึงการทำงานที่เชื่อถือได้

เมื่อเลือกเครื่องหมุนเวียนตามการจัดการพลังงาน สิ่งสำคัญคือต้องพิจารณาทั้งกำลังเฉลี่ยและความต้องการกำลังไฟฟ้าสูงสุดของระบบของคุณ สำหรับการใช้งานที่มีกำลังสูง เช่น ระบบเรดาร์หรือเครื่องส่งสัญญาณกำลังสูง คุณจะต้องมีเครื่องหมุนเวียนที่มีความสามารถในการจัดการกำลังสูง เครื่องหมุนเวียน RF ของเรามีจำหน่ายตามพิกัดกำลังที่หลากหลาย เพื่อรองรับความต้องการกำลังไฟที่แตกต่างกัน

การสูญเสียการแทรก

การสูญเสียการแทรกเป็นอีกพารามิเตอร์สำคัญที่ต้องพิจารณาเมื่อเลือกเครื่องหมุนเวียน RF การสูญเสียการแทรกหมายถึงปริมาณพลังงานที่สูญเสียไปเมื่อสัญญาณ RF ผ่านเครื่องหมุนเวียน การสูญเสียการแทรกที่ต่ำกว่าบ่งชี้ถึงประสิทธิภาพที่ดีขึ้น เนื่องจากสิ้นเปลืองพลังงานในระบบหมุนเวียนน้อยลง

โดยทั่วไป การสูญเสียการแทรกจะวัดเป็นเดซิเบล (dB) และค่า dB ที่ต่ำกว่าหมายถึงการสูญเสียที่น้อยลง เมื่อเลือกเครื่องหมุนเวียน สิ่งสำคัญคือต้องเลือกเครื่องที่มีการสูญเสียการแทรกต่ำเพื่อลดการสูญเสียพลังงานและปรับปรุงประสิทธิภาพโดยรวมของระบบ เครื่องหมุนเวียน RF ของเราได้รับการออกแบบให้มีการสูญเสียการแทรกต่ำ เพื่อให้มั่นใจถึงประสิทธิภาพสูงสุดในการใช้งานของคุณ

การแยกตัว

การแยกเป็นอีกพารามิเตอร์ที่สำคัญที่ใช้วัดความสามารถของเครื่องหมุนเวียนเพื่อแยกพอร์ตอินพุตและเอาต์พุต ค่าการแยกสัญญาณที่สูงบ่งชี้ว่าระบบหมุนเวียนสามารถป้องกันสัญญาณรั่วระหว่างพอร์ตได้อย่างมีประสิทธิภาพ ลดการรบกวนและปรับปรุงคุณภาพสัญญาณ

การแยกยังวัดเป็นเดซิเบล (dB) และค่า dB ที่สูงกว่าบ่งบอกถึงการแยกที่ดีกว่า เมื่อเลือกเครื่องหมุนเวียน สิ่งสำคัญคือต้องเลือกเครื่องที่มีค่าการแยกสูง เพื่อให้มั่นใจถึงการทำงานที่เชื่อถือได้และลดการรบกวนในระบบของคุณ เครื่องหมุนเวียน RF ของเราได้รับการออกแบบให้มีการแยกตัวสูง ให้ประสิทธิภาพที่ยอดเยี่ยมในการใช้งานที่หลากหลาย

VSWR (อัตราส่วนคลื่นนิ่งของแรงดันไฟฟ้า)

VSWR คือการวัดว่าเครื่องหมุนเวียน RF ตรงกับอิมพีแดนซ์ของส่วนประกอบที่เชื่อมต่อได้ดีเพียงใด ค่า VSWR ที่ต่ำบ่งบอกถึงการจับคู่อิมพีแดนซ์ที่ดี ซึ่งหมายความว่าพลังงานจะถูกสะท้อนกลับจากตัวหมุนเวียนน้อยลง ส่งผลให้ประสิทธิภาพและประสิทธิผลดีขึ้น

โดยทั่วไป VSWR จะแสดงเป็นอัตราส่วน เช่น 1.2:1 หรือ 1.5:1 อัตราส่วนที่ต่ำกว่าบ่งชี้ถึงการจับคู่อิมพีแดนซ์ที่ดีกว่า เมื่อเลือกเครื่องหมุนเวียน สิ่งสำคัญคือต้องเลือกเครื่องที่มีค่า VSWR ต่ำ เพื่อให้มั่นใจถึงประสิทธิภาพสูงสุดและลดการสูญเสียพลังงานในระบบของคุณ เครื่องหมุนเวียน RF ของเราได้รับการออกแบบให้มี VSWR ต่ำ ซึ่งให้การจับคู่อิมพีแดนซ์ที่ดีและประสิทธิภาพที่ยอดเยี่ยม

ขนาดและฟอร์มแฟคเตอร์

ขนาดและฟอร์มแฟกเตอร์ของเครื่องหมุนเวียน RF ก็ได้รับการพิจารณาที่สำคัญเช่นกัน โดยเฉพาะอย่างยิ่งในการใช้งานที่มีพื้นที่จำกัด การใช้งานที่แตกต่างกันอาจต้องใช้ขนาดและรูปแบบของตัวหมุนเวียนที่แตกต่างกัน และจำเป็นอย่างยิ่งที่จะต้องเลือกแบบที่เหมาะกับระบบของคุณ

ในฐานะซัพพลายเออร์ เรานำเสนอเครื่องหมุนเวียน RF ที่หลากหลายด้วยขนาดและรูปแบบที่แตกต่างกัน เพื่อตอบสนองความต้องการของการใช้งานที่หลากหลาย ไม่ว่าคุณจะต้องการเครื่องหมุนเวียนขนาดกะทัดรัดสำหรับอุปกรณ์พกพาหรือเครื่องหมุนเวียนขนาดใหญ่สำหรับระบบกำลังสูง เรามีโซลูชันที่เหมาะสมสำหรับคุณ

ข้อควรพิจารณาเฉพาะการใช้งาน

นอกเหนือจากปัจจัยทั่วไปที่กล่าวถึงข้างต้น ยังมีข้อควรพิจารณาเฉพาะการใช้งานบางประการที่คุณต้องคำนึงถึงเมื่อเลือกเครื่องหมุนเวียน RF

ระบบการสื่อสาร

ในระบบการสื่อสาร เช่น เครือข่ายโทรศัพท์เคลื่อนที่หรือระบบสื่อสารผ่านดาวเทียม เครื่องหมุนเวียนคลื่นความถี่วิทยุ (RF circulators) ถูกใช้เพื่อแยกสัญญาณที่ส่งและรับ เมื่อเลือกเครื่องหมุนเวียนสำหรับระบบสื่อสาร สิ่งสำคัญคือต้องพิจารณาปัจจัยต่างๆ เช่น ช่วงความถี่ การสูญเสียการแทรก การแยก และ VSWR เพื่อให้มั่นใจถึงการทำงานที่เชื่อถือได้และการสื่อสารคุณภาพสูง

ระบบเรดาร์

ระบบเรดาร์ต้องการเครื่องหมุนเวียนคลื่นความถี่วิทยุที่สามารถรองรับระดับพลังงานสูงและทำงานที่ความถี่สูง เมื่อเลือกเครื่องหมุนเวียนสำหรับระบบเรดาร์ สิ่งสำคัญคือต้องเลือกเครื่องที่มีความสามารถในการจัดการกำลังสูง การสูญเสียการแทรกต่ำ การแยกตัวสูง และ VSWR ต่ำ เพื่อให้มั่นใจในการตรวจจับที่แม่นยำและการทำงานที่เชื่อถือได้

อุปกรณ์ทดสอบและการวัด

ในอุปกรณ์ทดสอบและการวัด เครื่องหมุนเวียน RF ใช้เพื่อกำหนดเส้นทางสัญญาณระหว่างส่วนประกอบต่างๆ และพอร์ตทดสอบ เมื่อเลือกเครื่องหมุนเวียนสำหรับอุปกรณ์ทดสอบและการวัด สิ่งสำคัญคือต้องพิจารณาปัจจัยต่างๆ เช่น ช่วงความถี่ การสูญเสียการแทรก การแยก และ VSWR เพื่อให้มั่นใจในการวัดที่แม่นยำและการทำงานที่เชื่อถือได้

บทสรุป

การเลือกเครื่องหมุนเวียน RF ที่เหมาะสมสำหรับการใช้งานเฉพาะเป็นการตัดสินใจที่สำคัญซึ่งอาจส่งผลกระทบอย่างมีนัยสำคัญต่อประสิทธิภาพและประสิทธิภาพของระบบของคุณ เมื่อพิจารณาปัจจัยต่างๆ เช่น ช่วงความถี่ การจัดการพลังงาน การสูญเสียการแทรก การแยก VSWR ขนาด และฟอร์มแฟคเตอร์ รวมถึงข้อกำหนดเฉพาะการใช้งาน คุณสามารถเลือกระบบหมุนเวียนที่ดีที่สุดสำหรับความต้องการของคุณ

ในฐานะซัพพลายเออร์ของเครื่องหมุนเวียน RF เรามุ่งมั่นที่จะนำเสนอผลิตภัณฑ์คุณภาพสูงที่ตรงกับความต้องการของลูกค้าของเรา เครื่องหมุนเวียน RF ของเราได้รับการออกแบบมาให้มีประสิทธิภาพที่ยอดเยี่ยมในแง่ของช่วงความถี่ การจัดการพลังงาน การสูญเสียการแทรก การแยก VSWR และขนาด หากคุณกำลังมองหาเครื่องหมุนเวียน RF ที่เหมาะกับการใช้งานของคุณ เราขอเชิญคุณติดต่อเราเพื่อหารือเกี่ยวกับความต้องการของคุณและสำรวจข้อเสนอผลิตภัณฑ์ของเรา เราหวังว่าจะได้ร่วมงานกับคุณเพื่อค้นหาโซลูชันที่สมบูรณ์แบบสำหรับระบบ RF ของคุณ

อ้างอิง

• โปซาร์, DM (2011) วิศวกรรมไมโครเวฟ (ฉบับที่ 4) ไวลีย์.
• คอลลิน RE (2001) รากฐานสำหรับวิศวกรรมไมโครเวฟ (ฉบับที่ 2) ไวลีย์.
• Matthaei, GL, Young, L. และ Jones, EMT (1964) ตัวกรองไมโครเวฟ เครือข่ายการจับคู่อิมพีแดนซ์ และโครงสร้างการเชื่อมต่อ แมคกรอ-ฮิลล์.
