สัญญาณรบกวนเฟสส่งผลต่อประสิทธิภาพของระบบ RF อย่างไร?

สัญญาณรบกวนเฟสเป็นตัวแปรสำคัญในการประเมินประสิทธิภาพของระบบ RF (ความถี่วิทยุ) ในฐานะซัพพลายเออร์ชั้นนำของเครื่องขยายสัญญาณ RF เราได้เห็นโดยตรงว่าสัญญาณรบกวนเฟสสามารถส่งผลกระทบอย่างมีนัยสำคัญต่อการทำงานโดยรวมและประสิทธิภาพของระบบเหล่านี้ได้อย่างไร ในบล็อกนี้ เราจะเจาะลึกแนวคิดเรื่องสัญญาณรบกวนเฟส แหล่งที่มา และที่สำคัญที่สุด ผลกระทบต่อประสิทธิภาพของระบบ RF อย่างไร

ทำความเข้าใจกับสัญญาณรบกวนเฟส

สัญญาณรบกวนเฟสหมายถึงความผันผวนในระยะสั้นของเฟสของสัญญาณ ในสัญญาณ RF ในอุดมคติ เฟสจะยังคงคงที่เมื่อเวลาผ่านไป อย่างไรก็ตาม ในสถานการณ์จริง ปัจจัยต่างๆ ทำให้เกิดการแปรผันแบบสุ่มในเฟสของสัญญาณ โดยทั่วไปความผันผวนเหล่านี้จะแสดงในโดเมนความถี่เป็นแถบด้านข้างรอบความถี่พาหะ

ในทางคณิตศาสตร์ สัญญาณรบกวนในเฟสมักแสดงในรูปของความหนาแน่นสเปกตรัมของกำลัง (PSD) ของความผันผวนของเฟส ซึ่งมักจะอยู่ในหน่วย dBc/Hz (เดซิเบลสัมพันธ์กับพาหะต่อเฮิรตซ์) ค่าสัญญาณรบกวนเฟสที่ต่ำกว่าบ่งชี้ว่าสัญญาณมีเสถียรภาพมากขึ้น ในขณะที่ค่าที่สูงกว่าหมายถึงความไม่เสถียรของเฟสที่มากขึ้น

แหล่งที่มาของสัญญาณรบกวนเฟส

สัญญาณรบกวนเฟสในระบบ RF มีหลายแหล่ง แหล่งที่มาหลักประการหนึ่งคือออสซิลเลเตอร์ ออสซิลเลเตอร์เป็นองค์ประกอบพื้นฐานในระบบ RF ที่ใช้ในการสร้างความถี่พาหะ อย่างไรก็ตาม พวกมันมีแนวโน้มที่จะเกิดสัญญาณรบกวนเฟสเนื่องจากสัญญาณรบกวนความร้อนในส่วนประกอบแบบแอคทีฟและพาสซีฟ เช่นเดียวกับการสั่นสะเทือนทางกลและความแปรผันของอุณหภูมิ

แหล่งกำเนิดสัญญาณรบกวนเฟสอีกแหล่งหนึ่งคือส่วนประกอบที่ทำงานอยู่ในสายโซ่ RF เช่น เครื่องขยายสัญญาณ แอมพลิฟายเออร์สามารถนำสัญญาณรบกวนเฟสผ่านพฤติกรรมที่ไม่เป็นเชิงเส้นของทรานซิสเตอร์ เมื่อแอมพลิฟายเออร์ทำงานในพื้นที่ที่ไม่ใช่เชิงเส้น แอมพลิฟายเออร์จะสามารถสร้างผลิตภัณฑ์แบบอินเทอร์มอดูเลชั่น ซึ่งทำให้เกิดสัญญาณรบกวนเฟส

ปัจจัยภายนอกยังสามารถส่งผลต่อสัญญาณรบกวนในเฟสได้ ตัวอย่างเช่น การรบกวนทางแม่เหล็กไฟฟ้า (EMI) จากอุปกรณ์อิเล็กทรอนิกส์ใกล้เคียงหรือสัญญาณรบกวนจากแหล่งจ่ายไฟสามารถจับคู่กับสัญญาณ RF และทำให้เกิดความผันผวนของเฟสได้

ผลกระทบต่อคุณภาพสัญญาณ

หนึ่งในวิธีที่สำคัญที่สุดที่สัญญาณรบกวนเฟสส่งผลต่อระบบ RF คือการลดคุณภาพสัญญาณ ในระบบสื่อสาร สัญญาณรบกวนเฟสอาจทำให้เกิดการรบกวนช่องสัญญาณที่อยู่ติดกัน เมื่อแถบข้างสัญญาณรบกวนเฟสของสัญญาณขยายเข้าไปในย่านความถี่ของช่องสัญญาณที่อยู่ติดกัน สัญญาณดังกล่าวสามารถรบกวนสัญญาณในช่องนั้นได้ ส่งผลให้อัตราส่วนสัญญาณต่อสัญญาณรบกวน (SNR) ลดลง และอัตราความผิดพลาดบิต (BER) เพิ่มขึ้น

ในระบบเรดาร์ สัญญาณรบกวนเฟสสามารถลดความละเอียดของช่วงได้ ระบบเรดาร์อาศัยการวัดความต่างเฟสระหว่างสัญญาณที่ส่งและรับอย่างแม่นยำเพื่อกำหนดระยะห่างของเป้าหมาย สัญญาณรบกวนเฟสอาจทำให้เกิดข้อผิดพลาดในการวัดเฟสเหล่านี้ ส่งผลให้การกำหนดช่วงของเป้าหมายมีความแม่นยำน้อยลง

ผลกระทบต่อความบริสุทธิ์ของสเปกตรัม

สัญญาณรบกวนในเฟสยังส่งผลโดยตรงต่อความบริสุทธิ์ทางสเปกตรัมของสัญญาณ RF อีกด้วย สัญญาณรบกวนเฟสสูงมีแถบข้างกว้าง ซึ่งหมายความว่ากำลังของสัญญาณจะกระจายไปในช่วงความถี่ที่กว้างขึ้น นี่อาจเป็นปัญหาในการใช้งานที่ต้องใช้สัญญาณย่านความถี่แคบ เช่น ในระบบมัลติเพล็กซ์แบบแบ่งความถี่ (FDM)

ในระบบ FDM สัญญาณหลายรายการจะถูกส่งพร้อมกันในย่านความถี่ที่ต่างกัน หากสัญญาณรบกวนเฟสของสัญญาณสูงเกินไป แถบด้านข้างอาจทับซ้อนกับแถบความถี่ของสัญญาณอื่น ทำให้เกิดการรบกวนและลดความจุของระบบโดยรวม

ผลกระทบต่อความไวของตัวรับ

ความไวของตัวรับเป็นพารามิเตอร์ที่สำคัญในระบบ RF เนื่องจากเป็นตัวกำหนดความแรงของสัญญาณขั้นต่ำที่ตัวรับสามารถตรวจจับได้ สัญญาณรบกวนเฟสสามารถลดความไวของเครื่องรับโดยการเพิ่มระดับเสียงรบกวน

เมื่อแถบข้างสัญญาณรบกวนเฟสของออสซิลเลเตอร์เฉพาะที่ในตัวรับผสมกับสัญญาณขาเข้า พวกมันจะสามารถสร้างส่วนประกอบสัญญาณรบกวนเพิ่มเติมได้ ส่วนประกอบสัญญาณรบกวนเหล่านี้จะเพิ่มสัญญาณรบกวนจากความร้อนที่มีอยู่ในเครื่องรับ ซึ่งจะเป็นการเพิ่มระดับเสียงรบกวนโดยรวม และลดความสามารถของเครื่องรับในการตรวจจับสัญญาณอ่อน

เครื่องขยายสัญญาณ RF และสัญญาณรบกวนเฟสของเรา

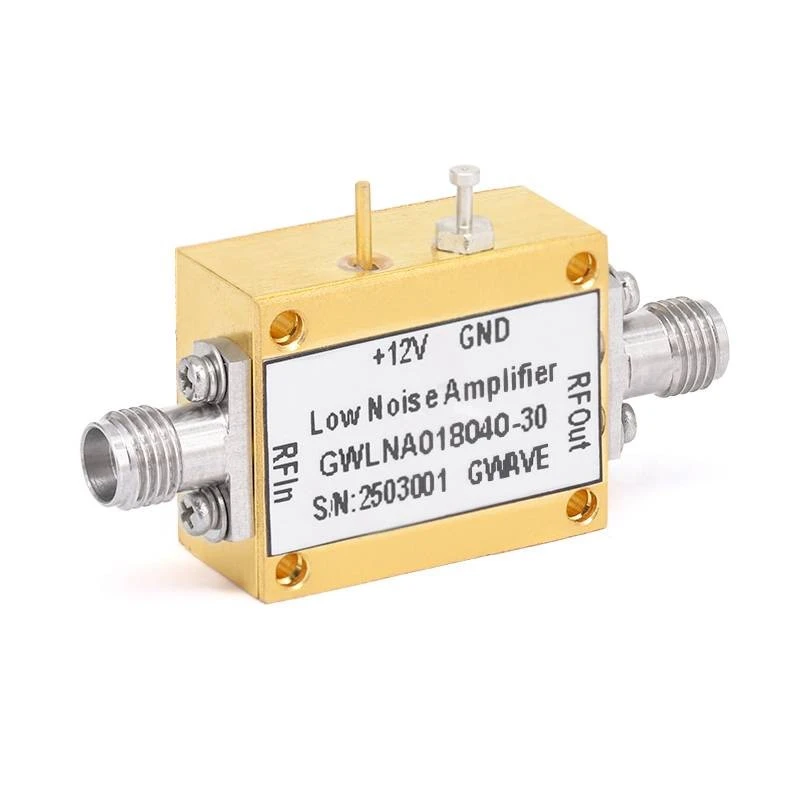

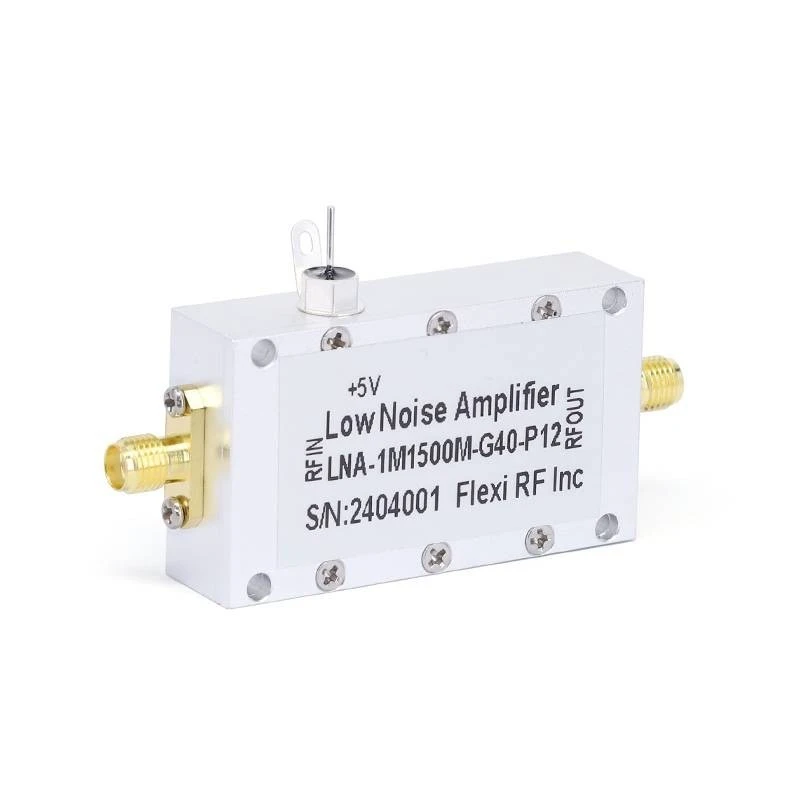

ในฐานะซัพพลายเออร์เครื่องขยายสัญญาณ RF เราเข้าใจถึงความสำคัญของการลดสัญญาณรบกวนเฟสในผลิตภัณฑ์ของเรา ของเราเครื่องขยายสัญญาณรบกวนต่ำ 90GHz-เครื่องขยายสัญญาณรบกวนต่ำ 50GHz, และเครื่องขยายสัญญาณรบกวนต่ำ 18GHzได้รับการออกแบบด้วยเทคโนโลยีขั้นสูงเพื่อลดสัญญาณรบกวนเฟสและปรับปรุงประสิทธิภาพโดยรวมของระบบ RF

เราใช้ส่วนประกอบคุณภาพสูงและกระบวนการผลิตที่ทันสมัยเพื่อให้แน่ใจว่าแอมพลิฟายเออร์ของเรามีลักษณะสัญญาณรบกวนเฟสต่ำ วิศวกรของเราออกแบบวงจรแอมพลิฟายเออร์อย่างระมัดระวังเพื่อลดผลกระทบที่ไม่ใช่เชิงเส้นที่อาจส่งผลต่อสัญญาณรบกวนเฟส นอกจากนี้ เรายังใช้เทคนิคการป้องกันและการกรองที่มีประสิทธิภาพเพื่อลดผลกระทบจากการรบกวนจากภายนอกที่มีต่อประสิทธิภาพของแอมพลิฟายเออร์

การบรรเทาสัญญาณรบกวนเฟสในระบบ RF

มีกลยุทธ์หลายประการที่สามารถนำมาใช้เพื่อลดผลกระทบของสัญญาณรบกวนเฟสในระบบ RF แนวทางหนึ่งคือการใช้ออสซิลเลเตอร์คุณภาพสูงที่มีสัญญาณรบกวนเฟสต่ำ ตัวอย่างเช่น คริสตัลออสซิลเลเตอร์ขึ้นชื่อในด้านประสิทธิภาพสัญญาณรบกวนเฟสที่ยอดเยี่ยม และมักใช้ในการใช้งานที่สัญญาณรบกวนเฟสต่ำมีความสำคัญ

อีกกลยุทธ์หนึ่งคือการใช้เฟส - ล็อกลูป (PLL) PLL สามารถใช้เพื่อสร้างความถี่เอาต์พุตที่เสถียรได้โดยการล็อคเข้ากับสัญญาณอ้างอิง นอกจากนี้ยังสามารถใช้เพื่อลดสัญญาณรบกวนเฟสของออสซิลเลเตอร์ได้โดยการกรองความผันผวนของเฟสความถี่สูงออก

นอกจากนี้ การจัดวางวงจรและเทคนิคการต่อลงดินที่เหมาะสมสามารถช่วยลดสัญญาณรบกวนเฟสได้ ด้วยการลดความยาวของร่องรอยสัญญาณและจัดให้มีระนาบกราวด์ที่ดี การมีเพศสัมพันธ์ของการรบกวนจากภายนอกสามารถลดลงได้ จึงช่วยลดสัญญาณรบกวนเฟสในระบบได้

บทสรุป

สัญญาณรบกวนเฟสเป็นปัจจัยที่ซับซ้อนและมีนัยสำคัญ ซึ่งอาจมีผลกระทบอย่างมากต่อประสิทธิภาพของระบบ RF สามารถลดคุณภาพของสัญญาณ ลดความบริสุทธิ์ของสเปกตรัม และลดความไวของตัวรับสัญญาณ ในฐานะซัพพลายเออร์เครื่องขยายสัญญาณ RF เรามุ่งมั่นที่จะจัดหาผลิตภัณฑ์ที่ลดสัญญาณรบกวนเฟสและปรับปรุงประสิทธิภาพโดยรวมของระบบ RF

หากคุณกำลังมองหาเครื่องขยายสัญญาณ RF ประสิทธิภาพสูงที่มีสัญญาณรบกวนเฟสต่ำ เราขอเชิญคุณติดต่อเราเพื่อขอหารือโดยละเอียดเกี่ยวกับข้อกำหนดเฉพาะของคุณ ทีมผู้เชี่ยวชาญของเราพร้อมที่จะช่วยเหลือคุณในการเลือกแอมพลิฟายเออร์ที่เหมาะสมสำหรับการใช้งานของคุณและมอบโซลูชันที่ดีที่สุดเท่าที่จะเป็นไปได้ให้กับคุณ

อ้างอิง

1. โปซาร์, DM (2011) วิศวกรรมไมโครเวฟ. ไวลีย์.
2. ราซาวี บี. (2011). RF ไมโครอิเล็กทรอนิกส์ ห้องฝึกหัด.
3. ลี TH (2004) การออกแบบวงจรรวมความถี่วิทยุแบบ CMOS สำนักพิมพ์มหาวิทยาลัยเคมบริดจ์.
