โหลด RF เปรียบเทียบกับตัวเก็บประจุในการใช้งาน RF อย่างไร

ในการใช้งานความถี่วิทยุ (RF) แบบไดนามิก ตัวเลือกระหว่างโหลด RF และตัวเก็บประจุถือเป็นการตัดสินใจที่สำคัญซึ่งอาจส่งผลกระทบอย่างมีนัยสำคัญต่อประสิทธิภาพและประสิทธิภาพของระบบอิเล็กทรอนิกส์ ในฐานะซัพพลายเออร์โหลด RF ที่เชื่อถือได้ ฉันได้เห็นความต้องการและความท้าทายที่หลากหลายซึ่งวิศวกรและนักออกแบบในสาขานี้เผชิญโดยตรง ในโพสต์บนบล็อกนี้ ฉันจะเจาะลึกความซับซ้อนของโหลดและตัวเก็บประจุ RF โดยเปรียบเทียบคุณลักษณะ การใช้งาน และประสิทธิภาพ เพื่อช่วยคุณในการตัดสินใจอย่างมีข้อมูลสำหรับโครงการ RF ของคุณ

ทำความเข้าใจกับโหลด RF และตัวเก็บประจุ

ก่อนที่เราจะเริ่มต้นการเปรียบเทียบ เรามาทำความเข้าใจเกี่ยวกับโหลดและตัวเก็บประจุ RF กันก่อน

โหลด RF

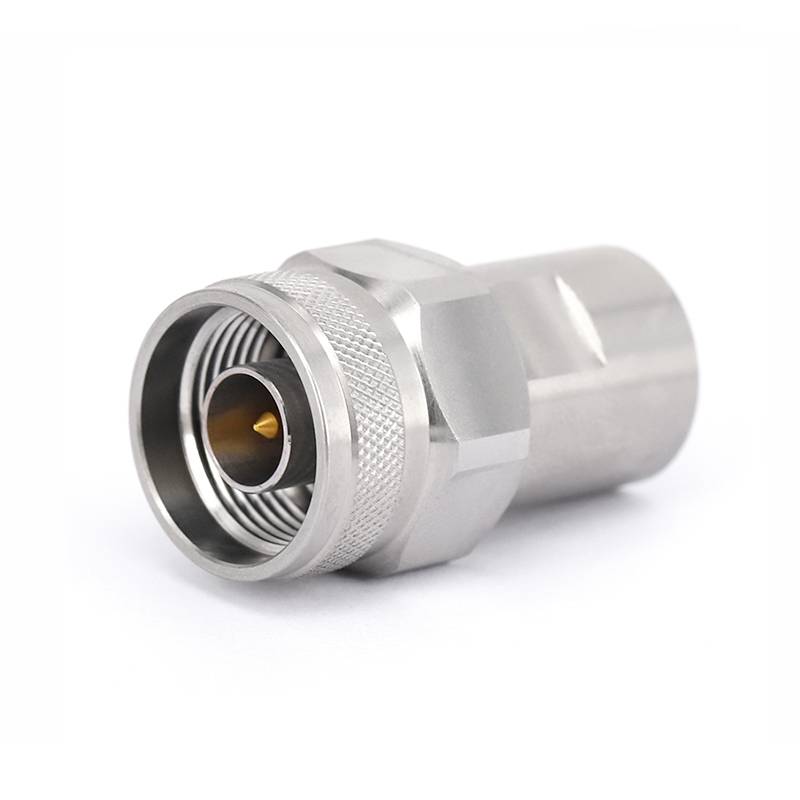

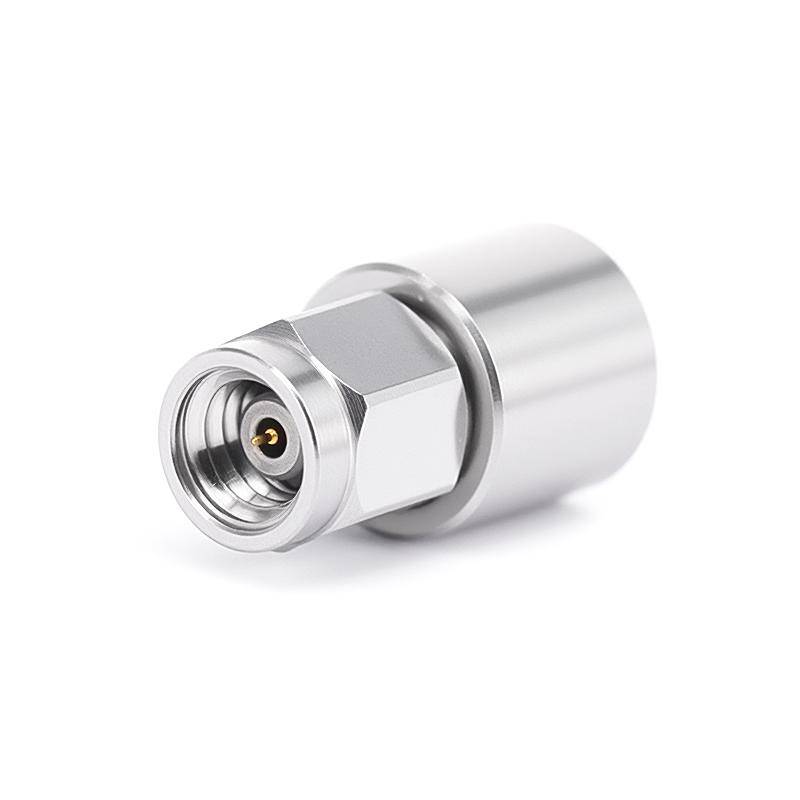

โหลด RF เป็นส่วนประกอบแบบพาสซีฟที่ออกแบบมาเพื่อดูดซับพลังงาน RF และทำหน้าที่เป็นจุดสิ้นสุดสำหรับวงจร RF โดยทั่วไปจะใช้เพื่อจำลองสภาวะในโลกแห่งความเป็นจริง ทดสอบอุปกรณ์ RF และรับรองการจับคู่อิมพีแดนซ์ที่เหมาะสม โหลด RF มีหลายประเภท รวมถึงโหลดคงที่ โหลดแปรผัน และโหลดที่มีความแม่นยำ ซึ่งแต่ละโหลดได้รับการออกแบบให้เหมาะกับการใช้งานและช่วงความถี่เฉพาะ ตัวอย่างเช่น,โหลด GPO RFมักใช้ในการใช้งานความถี่สูงในขณะที่โหลด RF 1.0 มมเหมาะสำหรับการใช้งานความถี่สูงพิเศษไม่มีโหลด RFมีการใช้กันอย่างแพร่หลายในการใช้งาน RF ทั่วไปเนื่องจากมีความสามารถรอบด้านและเชื่อถือได้

ตัวเก็บประจุ

ในทางกลับกัน ตัวเก็บประจุเป็นส่วนประกอบแบบพาสซีฟที่เก็บและปล่อยพลังงานไฟฟ้าในสนามไฟฟ้า มีการใช้ในการใช้งาน RF ที่หลากหลาย รวมถึงการกรอง การเชื่อมต่อ การบายพาส และการปรับแต่ง ตัวเก็บประจุมีหลายประเภท เช่น ตัวเก็บประจุเซรามิก ไมกา ฟิล์ม และอิเล็กโทรลีติค ซึ่งแต่ละตัวมีคุณสมบัติเฉพาะตัวและพารามิเตอร์ด้านประสิทธิภาพของตัวเอง ในการใช้งาน RF ตัวเก็บประจุแบบเซรามิกมักนิยมใช้เนื่องจากมีความหนาแน่นของความจุสูง ความต้านทานอนุกรมเทียบเท่า (ESR) ต่ำ และประสิทธิภาพความถี่สูงที่ยอดเยี่ยม

การเปรียบเทียบโหลด RF และตัวเก็บประจุ

ตอนนี้เรามีความเข้าใจพื้นฐานเกี่ยวกับโหลดและตัวเก็บประจุ RF แล้ว ลองเปรียบเทียบในแง่ของประเด็นสำคัญหลายประการ

การจับคู่ความต้านทาน

หน้าที่หลักอย่างหนึ่งของโหลด RF คือการให้อิมพีแดนซ์ที่แม่นยำกับแหล่งกำเนิด RF หรือสายส่ง นี่เป็นสิ่งสำคัญในการลดแสงสะท้อนของสัญญาณและรับประกันการถ่ายโอนพลังงานสูงสุด โหลด RF ได้รับการออกแบบมาให้มีค่าอิมพีแดนซ์จำเพาะ โดยทั่วไปคือ 50 หรือ 75 โอห์ม ซึ่งตรงกับค่าอิมพีแดนซ์เฉพาะของระบบ RF ในทางตรงกันข้าม ตัวเก็บประจุไม่ได้ใช้สำหรับการจับคู่อิมพีแดนซ์เป็นหลัก แม้ว่าอาจส่งผลต่ออิมพีแดนซ์ของวงจรได้ในระดับหนึ่ง แต่หน้าที่หลักคือกักเก็บและปล่อยพลังงานไฟฟ้า

การจัดการพลังงาน

โหลด RF ได้รับการออกแบบมาเพื่อจัดการกับพลังงาน RF ในระดับสูงโดยไม่ทำให้ประสิทธิภาพลดลงอย่างมีนัยสำคัญ โดยทั่วไปจะได้รับการจัดอันดับสำหรับระดับพลังงานเฉพาะ ซึ่งสามารถอยู่ในช่วงตั้งแต่ไม่กี่มิลลิวัตต์ไปจนถึงหลายกิโลวัตต์ ขึ้นอยู่กับการใช้งาน ในทางกลับกัน ตัวเก็บประจุมีความสามารถในการจัดการพลังงานที่จำกัด โดยทั่วไปจะใช้สำหรับการใช้งานที่ใช้พลังงานต่ำ เช่น การกรองและการเชื่อมต่อ ซึ่งระดับพลังงานค่อนข้างต่ำ

การตอบสนองความถี่

โหลด RF ได้รับการออกแบบมาเพื่อทำงานบนช่วงความถี่ที่หลากหลาย ตั้งแต่ไม่กี่กิโลเฮิรตซ์ไปจนถึงหลายกิกะเฮิรตซ์ ได้รับการปรับให้เหมาะสมสำหรับการตอบสนองความถี่แบบแบน ซึ่งหมายความว่าให้อิมพีแดนซ์และการดูดซับพลังงานที่สม่ำเสมอตลอดช่วงความถี่ทั้งหมด ในทางกลับกัน ตัวเก็บประจุจะมีการตอบสนองความถี่ที่จำกัด ค่าความจุและประสิทธิภาพอาจแตกต่างกันอย่างมากตามความถี่ โดยเฉพาะอย่างยิ่งที่ความถี่สูง ทำให้ไม่เหมาะกับการใช้งานที่ต้องการช่วงความถี่กว้าง

การลดทอนสัญญาณ

โหลด RF ใช้เพื่อดูดซับพลังงาน RF และจัดให้มีการลดทอนสัญญาณ ได้รับการออกแบบมาเพื่อกระจายพลังงาน RF เป็นความร้อน ซึ่งช่วยลดความกว้างของสัญญาณ RF ในทางกลับกัน ตัวเก็บประจุไม่ได้ให้การลดทอนสัญญาณอย่างมีนัยสำคัญ ส่วนใหญ่จะใช้ในการกรองและเชื่อมต่อ โดยมีเป้าหมายเพื่อส่งผ่านความถี่บางความถี่ไปพร้อมๆ กับการปิดกั้นความถี่อื่นๆ

การใช้งาน

โหลด RF มักใช้ในการใช้งาน RF ที่หลากหลาย รวมถึงการทดสอบ RF การสอบเทียบ และการวัด นอกจากนี้ยังใช้ในเครื่องขยายกำลัง RF เสาอากาศ และสายส่งเพื่อให้การยุติและรับรองการจับคู่อิมพีแดนซ์ที่เหมาะสม ในทางกลับกัน ตัวเก็บประจุถูกนำมาใช้ในการใช้งาน RF ที่หลากหลาย รวมถึงการกรอง การมีเพศสัมพันธ์ การบายพาส และการปรับแต่ง นอกจากนี้ยังใช้ในออสซิลเลเตอร์ RF มิกเซอร์ และแอมพลิฟายเออร์เพื่อควบคุมความถี่และเฟสของสัญญาณ RF

ข้อดีและข้อเสียของโหลด RF และตัวเก็บประจุ

จากการเปรียบเทียบข้างต้น เราสามารถสรุปข้อดีและข้อเสียของโหลด RF และตัวเก็บประจุได้ดังนี้

โหลด RF

• ข้อดี-
  • การจับคู่อิมพีแดนซ์ที่แม่นยำ
  • ความสามารถในการจัดการพลังงานสูง
  • การตอบสนองความถี่กว้าง
  • การลดทอนสัญญาณ
  • เหมาะสำหรับการทดสอบและการวัด RF
• ข้อเสีย-
  • จำกัดเฉพาะการจับคู่อิมพีแดนซ์และการลดทอนสัญญาณ
  • ต้นทุนสูงกว่าเมื่อเทียบกับตัวเก็บประจุ
  • สร้างความร้อนซึ่งอาจต้องใช้มาตรการทำความเย็นเพิ่มเติม

ตัวเก็บประจุ

• ข้อดี-
  • ต้นทุนต่ำ
  • ขนาดเล็ก
  • ความหนาแน่นของความจุสูง
  • เหมาะสำหรับการกรอง การมีเพศสัมพันธ์ การบายพาส และการปรับแต่ง
• ข้อเสีย-
  • ความสามารถในการจัดการพลังงานมีจำกัด
  • การตอบสนองความถี่แคบ
  • ไม่ได้ให้การลดทอนสัญญาณที่มีนัยสำคัญ

การเลือกส่วนประกอบที่เหมาะสมสำหรับแอปพลิเคชัน RF ของคุณ

เมื่อเลือกระหว่างโหลด RF และตัวเก็บประจุสำหรับการใช้งาน RF ของคุณ สิ่งสำคัญคือต้องพิจารณาข้อกำหนดและข้อจำกัดเฉพาะของโครงการของคุณ ต่อไปนี้เป็นปัจจัยบางประการที่ควรพิจารณา:

การจับคู่ความต้านทาน

หากการจับคู่อิมพีแดนซ์มีความสำคัญต่อการใช้งานของคุณ โหลด RF เป็นตัวเลือกที่ชัดเจน โดยให้การจับคู่อิมพีแดนซ์ที่แม่นยำกับแหล่งกำเนิด RF หรือสายส่ง ลดการสะท้อนของสัญญาณ และรับประกันการถ่ายโอนพลังงานสูงสุด

การจัดการพลังงาน

หากแอปพลิเคชันของคุณต้องการความสามารถในการจัดการพลังงานสูง โหลด RF เป็นตัวเลือกที่ดีกว่า ได้รับการออกแบบมาเพื่อจัดการกับพลังงาน RF ในระดับสูงโดยไม่ทำให้ประสิทธิภาพลดลงอย่างมีนัยสำคัญ

การตอบสนองความถี่

หากแอปพลิเคชันของคุณต้องการการตอบสนองความถี่ที่กว้าง โหลด RF จะเหมาะสมกว่า ได้รับการปรับให้เหมาะสมสำหรับการตอบสนองความถี่แบบแบน โดยให้อิมพีแดนซ์และการดูดซับพลังงานที่สม่ำเสมอตลอดช่วงความถี่ทั้งหมด

การลดทอนสัญญาณ

หากจำเป็นต้องมีการลดทอนสัญญาณ โหลด RF เป็นตัวเลือกที่ชัดเจน ได้รับการออกแบบมาเพื่อดูดซับพลังงาน RF และให้การลดทอนสัญญาณ ซึ่งจะช่วยลดความกว้างของสัญญาณ RF

ราคาและขนาด

หากราคาและขนาดเป็นปัจจัยสำคัญ ตัวเก็บประจุอาจเป็นตัวเลือกที่ดีกว่า โดยทั่วไปจะมีราคาถูกกว่าและมีขนาดเล็กกว่าเมื่อเทียบกับโหลด RF

บทสรุป

โดยสรุป โหลด RF และตัวเก็บประจุเป็นองค์ประกอบที่สำคัญในการใช้งาน RF โดยแต่ละตัวจะมีลักษณะเฉพาะและพารามิเตอร์ประสิทธิภาพของตัวเอง โหลด RF ส่วนใหญ่จะใช้สำหรับการจับคู่อิมพีแดนซ์ การจัดการพลังงาน และการลดทอนสัญญาณ ในขณะที่ตัวเก็บประจุส่วนใหญ่จะใช้สำหรับการกรอง การเชื่อมต่อ การบายพาส และการปรับจูน เมื่อเลือกระหว่างโหลด RF และตัวเก็บประจุ สิ่งสำคัญคือต้องพิจารณาข้อกำหนดและข้อจำกัดเฉพาะของโครงการของคุณ เช่น การจับคู่อิมพีแดนซ์ การจัดการพลังงาน การตอบสนองความถี่ การลดทอนสัญญาณ ต้นทุน และขนาด

ในฐานะซัพพลายเออร์โหลด RF ชั้นนำ เรานำเสนอโหลด RF คุณภาพสูงที่หลากหลายเพื่อตอบสนองความต้องการที่หลากหลายของลูกค้าของเรา โหลด RF ของเราได้รับการออกแบบและผลิตด้วยมาตรฐานสูงสุด เพื่อให้มั่นใจถึงประสิทธิภาพที่เชื่อถือได้และความทนทานในระยะยาว หากคุณมีคำถามหรือต้องการความช่วยเหลือในการเลือกโหลด RF ที่เหมาะสมสำหรับการใช้งานของคุณ โปรดอย่าลังเลที่จะติดต่อเรา เราพร้อมให้ความช่วยเหลือคุณเกี่ยวกับข้อกำหนดโหลด RF และช่วยให้คุณได้รับประสิทธิภาพสูงสุดในโครงการ RF ของคุณ

อ้างอิง

• โปซาร์, DM (2011) วิศวกรรมไมโครเวฟ (ฉบับที่ 4) ไวลีย์.
• คอลลิน RE (2001) รากฐานสำหรับวิศวกรรมไมโครเวฟ (ฉบับที่ 2) แมคกรอ-ฮิลล์.
• เฮย์ท WH และเคมเมอร์ลี JE (2001) การวิเคราะห์วงจรทางวิศวกรรม (ฉบับที่ 6) แมคกรอ-ฮิลล์.
