โหลด RF สามารถใช้ในเครือข่ายจับคู่อิมพีแดนซ์ RF ได้หรือไม่

ในขอบเขตของวิศวกรรมความถี่วิทยุ (RF) การจับคู่อิมพีแดนซ์เป็นแนวคิดที่สำคัญที่ช่วยให้มั่นใจได้ถึงการถ่ายโอนพลังงานสูงสุดระหว่างแหล่งกำเนิดและโหลด ในทางกลับกัน โหลด RF เป็นส่วนประกอบที่ออกแบบมาเพื่อดูดซับพลังงาน RF โดยไม่สะท้อนกลับ คำถามทั่วไปที่เกิดขึ้นคือ สามารถใช้โหลด RF ในเครือข่ายจับคู่อิมพีแดนซ์ RF ได้หรือไม่ ในโพสต์บนบล็อกนี้ เราจะสำรวจหัวข้อนี้ในเชิงลึก โดยใช้ความเชี่ยวชาญของเราในฐานะซัพพลายเออร์โหลด RF

ทำความเข้าใจกับเครือข่ายการจับคู่อิมพีแดนซ์ RF

ก่อนที่จะเจาะลึกการใช้โหลด RF ในเครือข่ายจับคู่อิมพีแดนซ์ จำเป็นอย่างยิ่งที่จะต้องเข้าใจว่าเครือข่ายจับคู่อิมพีแดนซ์คืออะไร และเหตุใดจึงมีความสำคัญ ในระบบ RF แหล่งกำเนิดและโหลดมักมีค่าอิมพีแดนซ์ต่างกัน เมื่อมีความไม่ตรงกันระหว่างอิมพีแดนซ์ของแหล่งกำเนิดและอิมพีแดนซ์ของโหลด ส่วนหนึ่งของกำลัง RF จะถูกสะท้อนกลับไปยังแหล่งกำเนิด การสะท้อนนี้อาจทำให้เกิดปัญหาต่างๆ มากมาย รวมถึงประสิทธิภาพการถ่ายโอนพลังงานที่ลดลง การบิดเบือนของสัญญาณ และความเสียหายที่อาจเกิดขึ้นกับอุปกรณ์ต้นทาง

เครือข่ายจับคู่อิมพีแดนซ์เป็นวงจรที่ออกแบบมาเพื่อแปลงอิมพีแดนซ์ของโหลดให้ตรงกับอิมพีแดนซ์ของแหล่งกำเนิด โดยทั่วไปเครือข่ายเหล่านี้ประกอบด้วยส่วนประกอบแบบพาสซีฟ เช่น ตัวเหนี่ยวนำ ตัวเก็บประจุ และตัวต้านทาน ด้วยการเลือกค่าของส่วนประกอบเหล่านี้อย่างระมัดระวัง วิศวกรจะสามารถสร้างเครือข่ายที่นำเสนออิมพีแดนซ์ให้กับแหล่งกำเนิดซึ่งเท่ากับอิมพีแดนซ์ลักษณะเฉพาะของมัน จึงช่วยเพิ่มการถ่ายโอนกำลังได้สูงสุด

บทบาทของโหลด RF

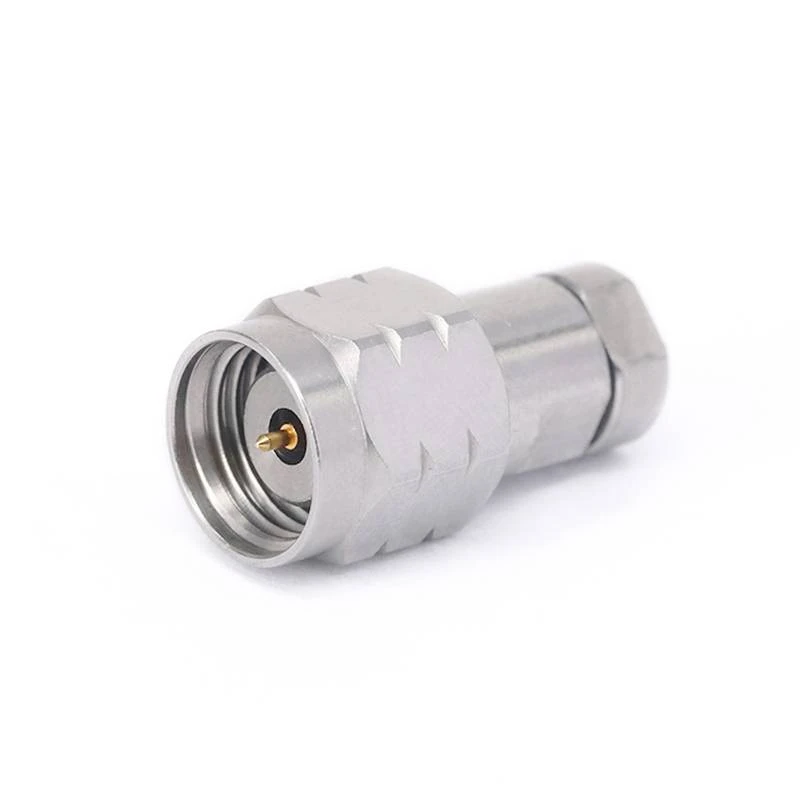

โหลด RF เป็นส่วนประกอบแบบพาสซีฟที่ออกแบบมาเพื่อดูดซับพลังงาน RF โดยทั่วไปจะใช้ในการใช้งานทดสอบและการวัด โดยที่จะมีการยุติอิมพีแดนซ์ที่ทราบสำหรับสัญญาณ RF โหลด RF มีจำหน่ายหลายประเภทและหลายรูปแบบ โดยแต่ละประเภทได้รับการออกแบบมาเพื่อตอบสนองความต้องการเฉพาะ ตัวอย่างเช่น,โหลด RF G3POได้รับการออกแบบมาเพื่อการใช้งานที่มีความถี่สูงในขณะที่โหลด RF 1.85 มมเหมาะสำหรับการใช้งานความถี่สูงพิเศษโหลด GPO RFนำเสนอการผสมผสานระหว่างประสิทธิภาพสูงและขนาดที่กะทัดรัด ทำให้เหมาะสำหรับการใช้งานที่หลากหลาย

หน้าที่หลักของโหลด RF คือ จัดให้มีจุดสิ้นสุดที่ไม่สะท้อนแสงสำหรับสัญญาณ RF ซึ่งทำได้โดยการออกแบบโหลดให้มีอิมพีแดนซ์เท่ากับคุณลักษณะอิมพีแดนซ์ของสายส่ง เมื่ออิมพีแดนซ์ของโหลดตรงกับอิมพีแดนซ์ของสายส่ง พลังงาน RF ทั้งหมดจะถูกดูดซับโดยโหลด และจะไม่มีการสะท้อนกลับไปยังแหล่งกำเนิด

โหลด RF สามารถใช้ในเครือข่ายจับคู่อิมพีแดนซ์ RF ได้หรือไม่

คำตอบสั้นๆ คือ ใช่ โหลด RF สามารถใช้ในเครือข่ายจับคู่อิมพีแดนซ์ RF ได้ อย่างไรก็ตาม วิธีการใช้จะขึ้นอยู่กับข้อกำหนดเฉพาะของแอปพลิเคชัน ในบางกรณี โหลด RF สามารถใช้เป็นส่วนหนึ่งของเครือข่ายการจับคู่อิมพีแดนซ์ที่ซับซ้อนมากขึ้นได้ ตัวอย่างเช่น โหลด RF ตัวต้านทานสามารถรวมกับตัวเหนี่ยวนำและตัวเก็บประจุเพื่อสร้างเครือข่ายที่ตรงกันซึ่งจะแปลงอิมพีแดนซ์ของโหลดให้ตรงกับอิมพีแดนซ์ของแหล่งกำเนิด

ในกรณีอื่นๆ โหลด RF สามารถใช้เป็นจุดสิ้นสุดสำหรับสายส่งที่เป็นส่วนหนึ่งของเครือข่ายจับคู่อิมพีแดนซ์ ตัวอย่างเช่น ในการตั้งค่าการทดสอบ โหลด RF สามารถใช้เพื่อยุติสายส่งที่เชื่อมต่อกับอุปกรณ์ที่ทดสอบ (DUT) การใช้โหลด RF ที่มีอิมพีแดนซ์ที่ถูกต้อง วิศวกรสามารถมั่นใจได้ว่า DUT จะได้รับโหลดที่ตรงกัน ซึ่งจำเป็นสำหรับการทดสอบที่แม่นยำ

ข้อดีของการใช้โหลด RF ในเครือข่ายการจับคู่อิมพีแดนซ์

มีข้อดีหลายประการในการใช้โหลด RF ในเครือข่ายจับคู่อิมพีแดนซ์ ข้อดีหลักประการหนึ่งคือโหลด RF ให้อิมพีแดนซ์ที่รู้จักและเสถียร นี่เป็นสิ่งสำคัญเนื่องจากเครือข่ายการจับคู่อิมพีแดนซ์ต้องอาศัยค่าอิมพีแดนซ์ที่แม่นยำเพื่อให้ทำงานได้อย่างถูกต้อง การใช้โหลด RF ที่มีอิมพีแดนซ์ที่ทราบ วิศวกรสามารถมั่นใจได้ว่าเครือข่ายที่ตรงกันได้รับการออกแบบและใช้งานอย่างถูกต้อง

ข้อดีอีกประการหนึ่งของการใช้โหลด RF ในเครือข่ายจับคู่อิมพีแดนซ์ก็คือ สามารถช่วยลดการสะท้อนได้ ดังที่ได้กล่าวไว้ข้างต้น การสะท้อนกลับอาจทำให้เกิดปัญหาต่างๆ ในระบบ RF รวมถึงประสิทธิภาพการถ่ายโอนพลังงานที่ลดลงและการบิดเบือนของสัญญาณ การใช้โหลด RF เพื่อยุติสายส่งหรือเป็นส่วนหนึ่งของเครือข่ายที่ตรงกัน วิศวกรสามารถลดการสะท้อนและปรับปรุงประสิทธิภาพโดยรวมของระบบได้

ข้อควรพิจารณาเมื่อใช้โหลด RF ในเครือข่ายการจับคู่อิมพีแดนซ์

แม้ว่าการใช้โหลด RF ในเครือข่ายการจับคู่อิมพีแดนซ์จะมีข้อดีหลายประการ แต่ก็มีข้อควรพิจารณาบางประการที่วิศวกรต้องคำนึงถึงด้วย ข้อควรพิจารณาหลักประการหนึ่งคือความสามารถในการจัดการพลังงานของโหลด RF ในบางการใช้งาน โหลด RF อาจต้องจัดการกับพลังงานจำนวนมาก หากเกินความสามารถในการจัดการพลังงานของโหลด อาจทำให้โหลดเกิดความร้อนมากเกินไปและอาจล้มเหลวได้

ข้อควรพิจารณาอีกประการหนึ่งคือช่วงความถี่ของโหลด RF โหลด RF ที่แตกต่างกันได้รับการออกแบบมาให้ทำงานในช่วงความถี่ที่ต่างกัน เมื่อเลือกโหลด RF เพื่อใช้ในเครือข่ายจับคู่อิมพีแดนซ์ สิ่งสำคัญคือต้องเลือกโหลดที่เหมาะกับช่วงความถี่ของการใช้งาน

บทสรุป

โดยสรุป โหลด RF สามารถใช้ในเครือข่ายจับคู่อิมพีแดนซ์ RF ได้ และมีข้อดีหลายประการ รวมถึงการให้อิมพีแดนซ์ที่รู้จักและเสถียรและลดการสะท้อน อย่างไรก็ตาม วิศวกรจำเป็นต้องพิจารณาความสามารถในการจัดการพลังงานและช่วงความถี่ของโหลด RF อย่างรอบคอบ เมื่อใช้งานในเครือข่ายที่ตรงกัน

ในฐานะซัพพลายเออร์โหลด RF เรานำเสนอโหลด RF คุณภาพสูงที่หลากหลายซึ่งเหมาะสำหรับใช้ในเครือข่ายจับคู่อิมพีแดนซ์ ของเราโหลด RF G3PO-โหลด RF 1.85 มม, และโหลด GPO RFได้รับการออกแบบมาเพื่อตอบสนองความต้องการของการใช้งานที่หลากหลาย และทีมผู้เชี่ยวชาญของเราก็พร้อมที่จะให้การสนับสนุนและความช่วยเหลือด้านเทคนิค

หากคุณสนใจที่จะเรียนรู้เพิ่มเติมเกี่ยวกับโหลด RF ของเรา หรือพูดคุยถึงวิธีการนำไปใช้ในเครือข่ายจับคู่อิมพีแดนซ์ของคุณ เราขอแนะนำให้คุณติดต่อเรา ทีมขายของเราพร้อมที่จะช่วยเหลือคุณตามความต้องการในการจัดซื้อ และช่วยคุณค้นหาโหลด RF ที่เหมาะสมสำหรับการใช้งานของคุณ

อ้างอิง

• โปซาร์, DM (2011) วิศวกรรมไมโครเวฟ (ฉบับที่ 4) ไวลีย์.
• คอลลิน RE (2001) รากฐานสำหรับวิศวกรรมไมโครเวฟ (ฉบับที่ 2) ไวลีย์.
• กอนซาเลซ, จี. (1997) เครื่องขยายสัญญาณทรานซิสเตอร์ไมโครเวฟ: การวิเคราะห์และการออกแบบ (ฉบับที่ 2) ห้องฝึกหัด.
